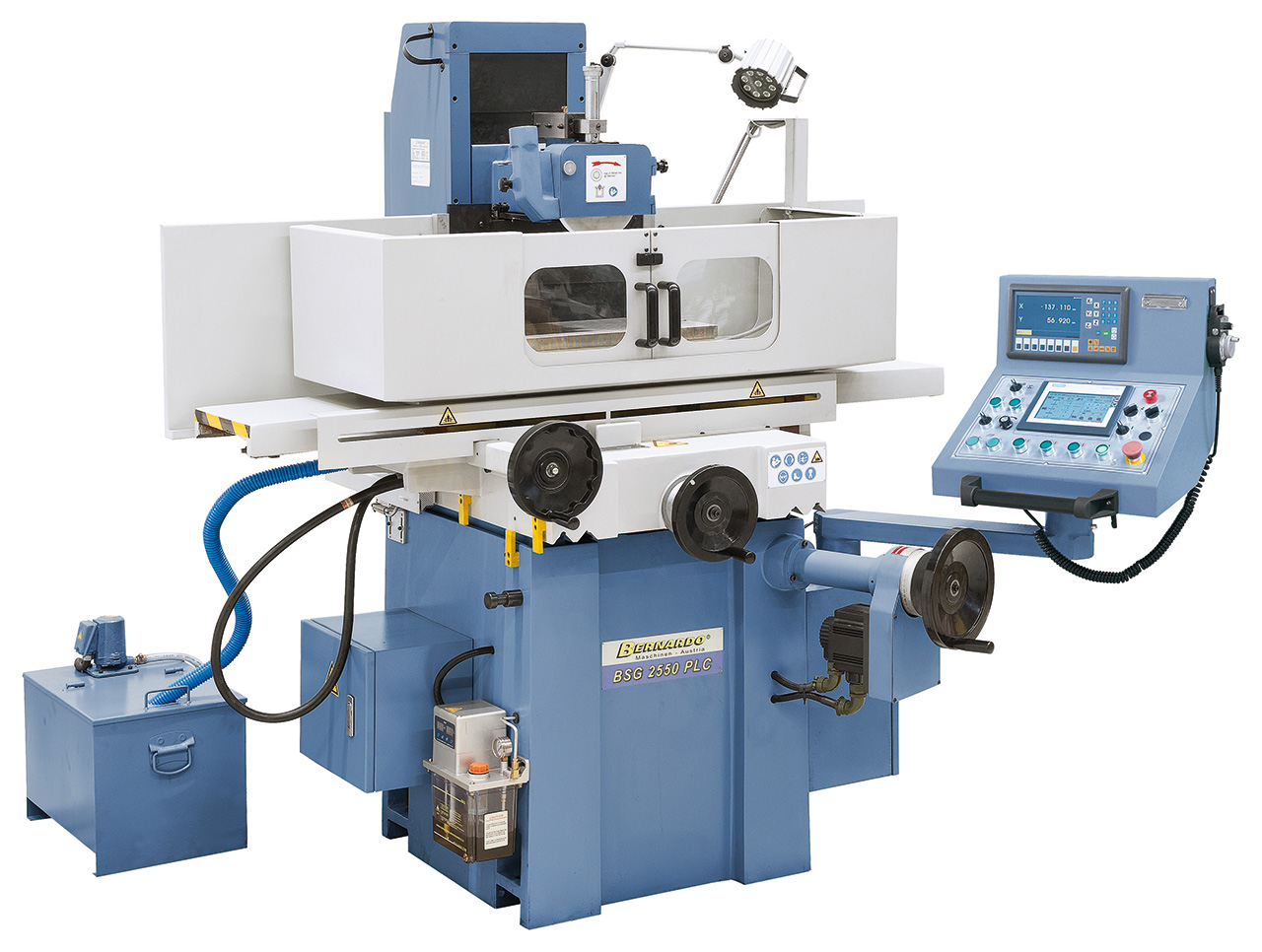

05-1446B Bernardo Flachschleifmaschinen BSG 2550 PLC
Beschreibung:
Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Features:
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

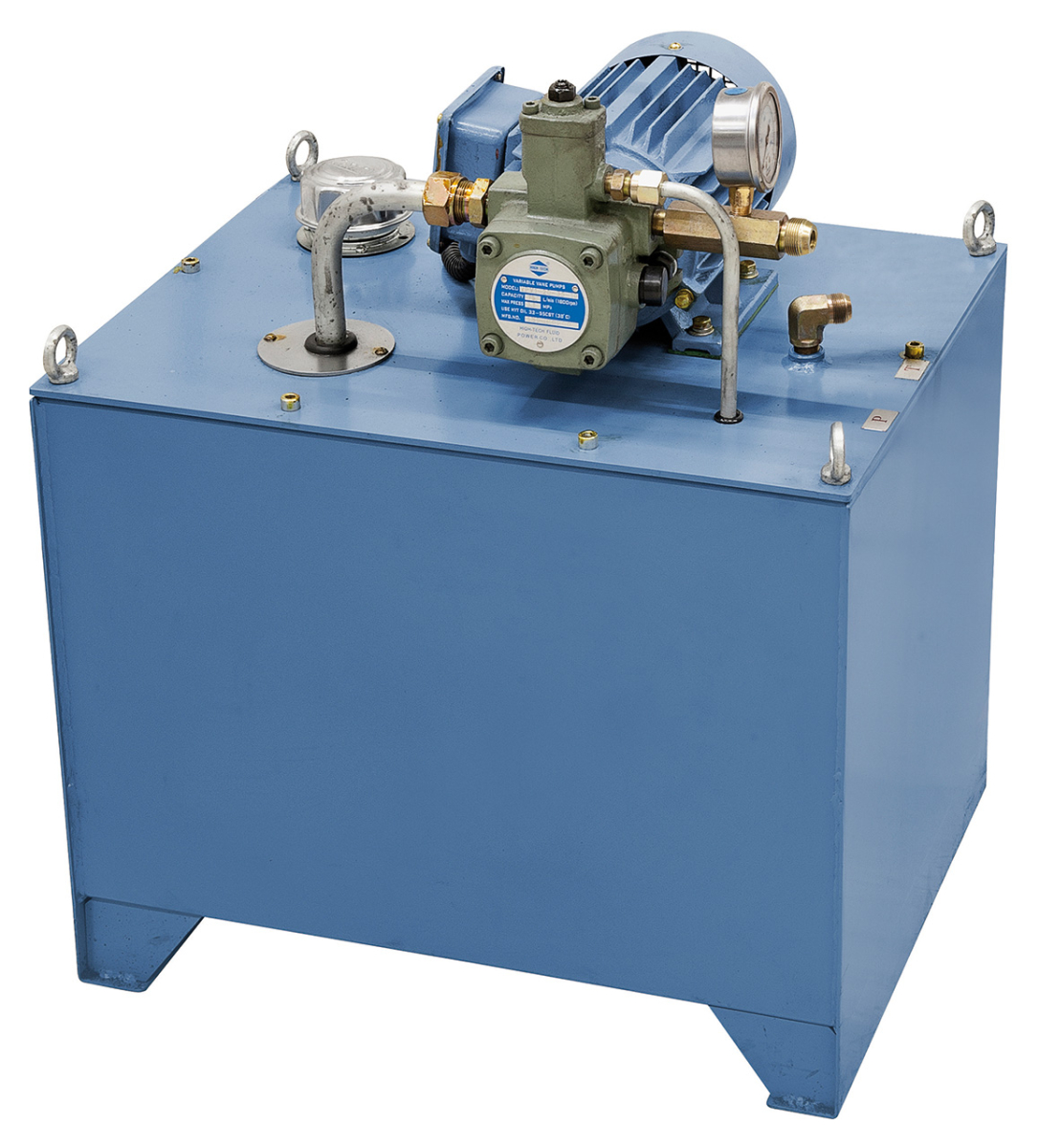

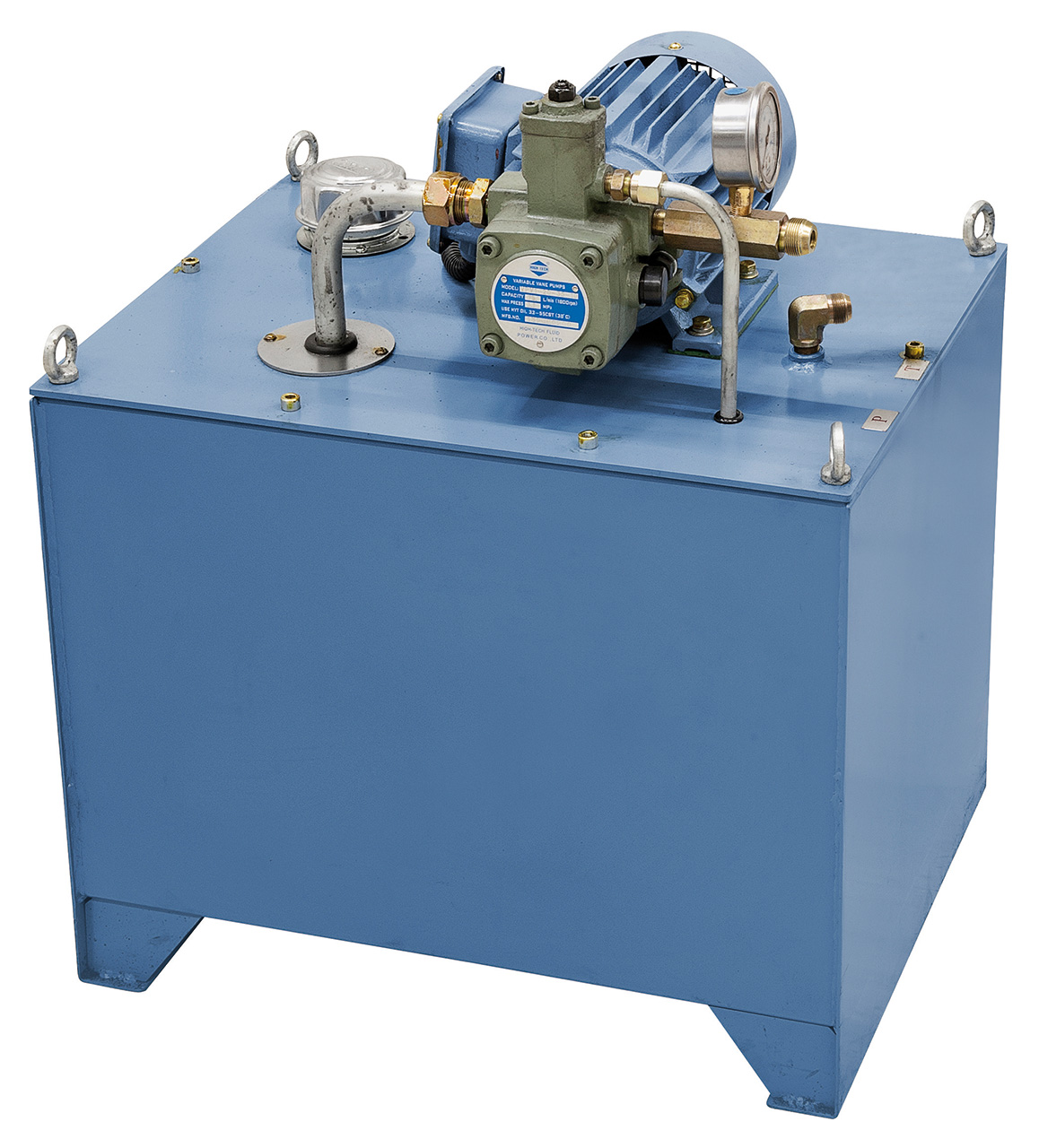

- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Technische Spezifikation:
|
Tischaufspannfläche |
250 x 510 mm |
|
T-Nuten Anzahl / Breite |
1 / 14 mm |
|
Elektro-Magnetspannplatte |
250 x 500 mm |
|
Max. Verfahrweg, längs |
560 mm |
|
Max. Verfahrweg, quer |
275 mm |
|
Abstand Spindelmitte / Tisch max. |
450 mm |
|
Max. Werkstückgewicht* |
180 kg |
|
Schleifscheibe |
200 x 20 x 31,75 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 8 mm/Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
4 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
|
Eilgang, vertikal |
480 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,005 mm |
|
Schleifspindelmotor |
2,2 kW |
|
Spindeldrehzahl |
2850 U/min |
|
Hydraulikpumpenmotor |
0,75 kW |
|
Vertikalvorschubmotor |
0,5 kW |
|
Länge |
1900 mm |
|
Tiefe |
2050 mm |
|
Höhe |
1840 mm |
|
Gewicht ca. |
1750 kg |
|
* mit Magnetspannplatte |
|
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug

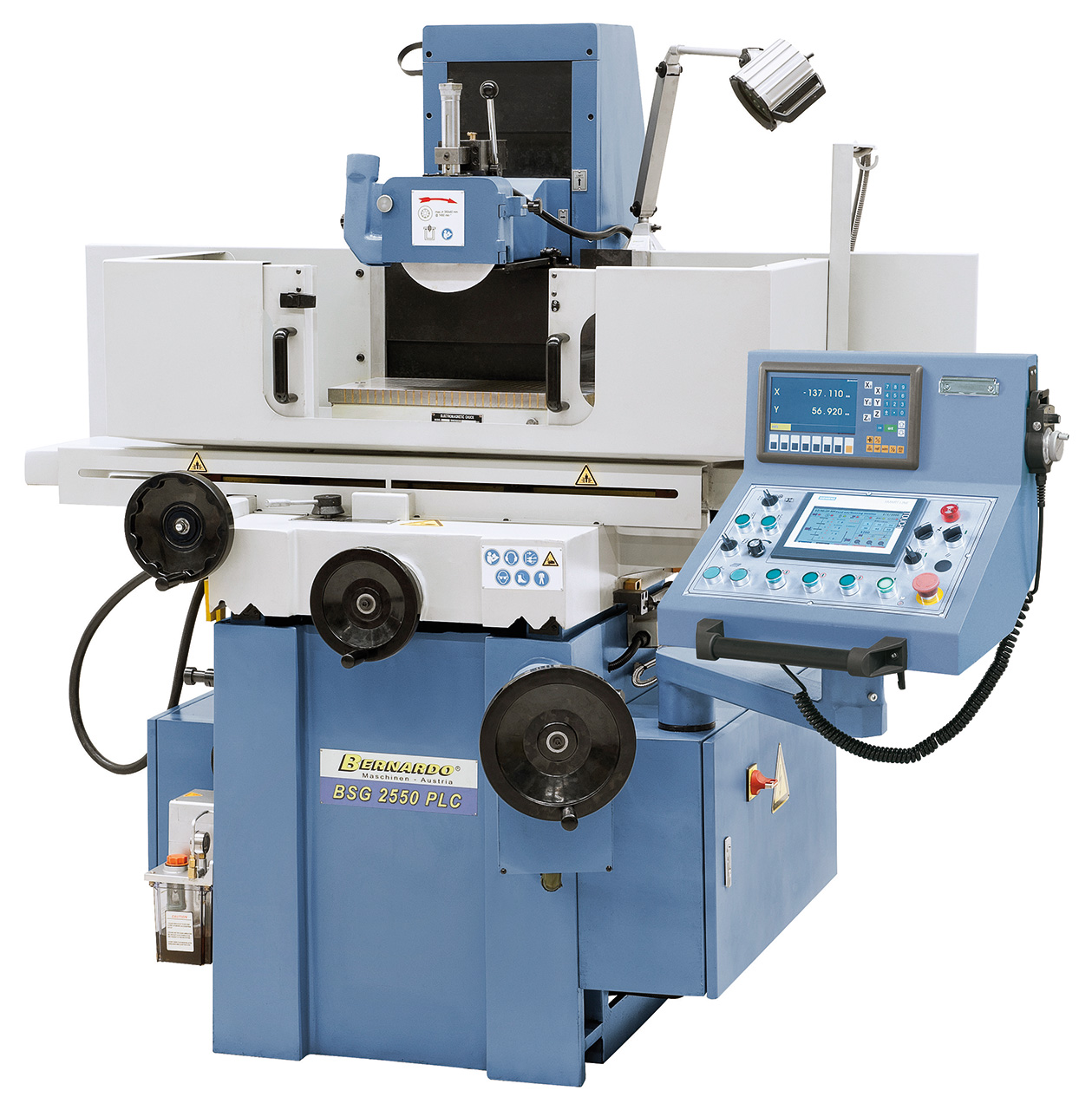

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

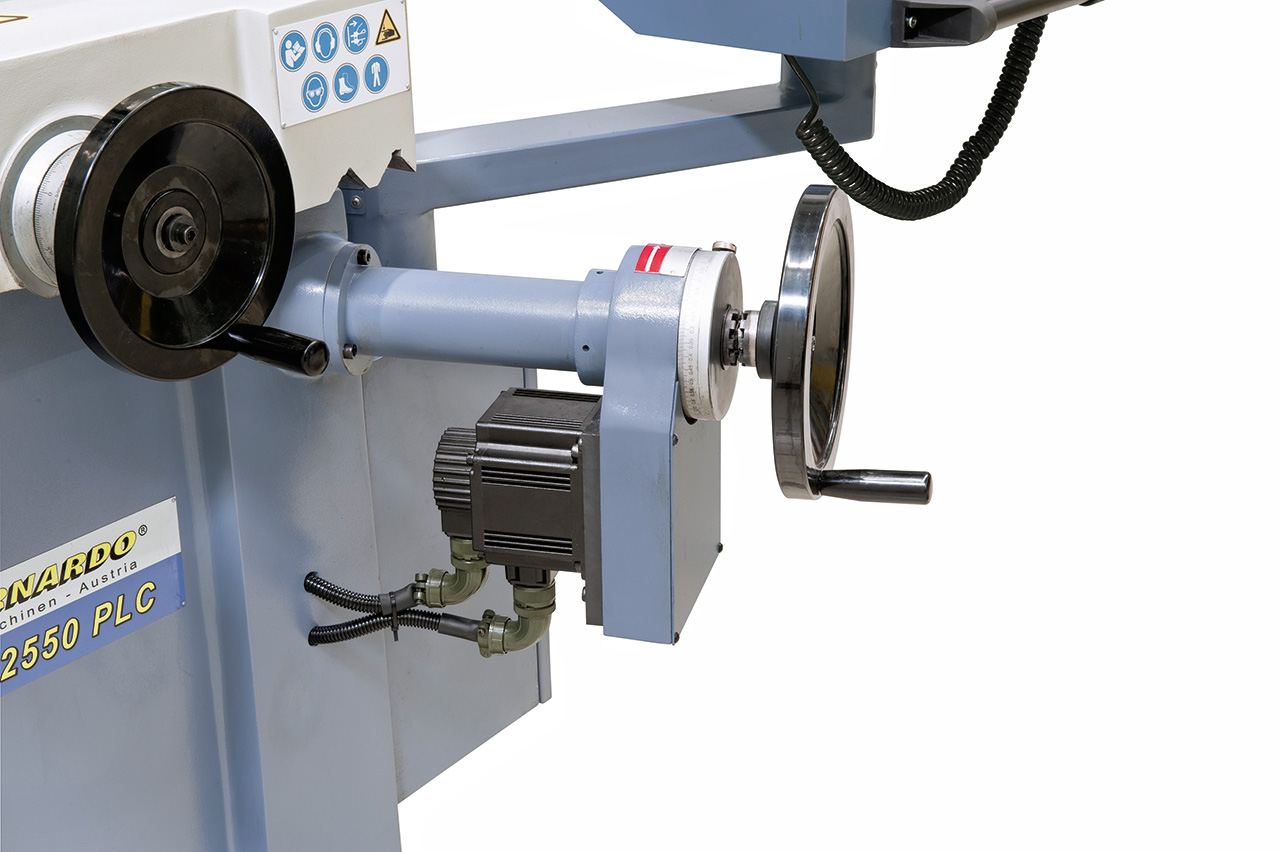

Servomotor für die automatische Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.

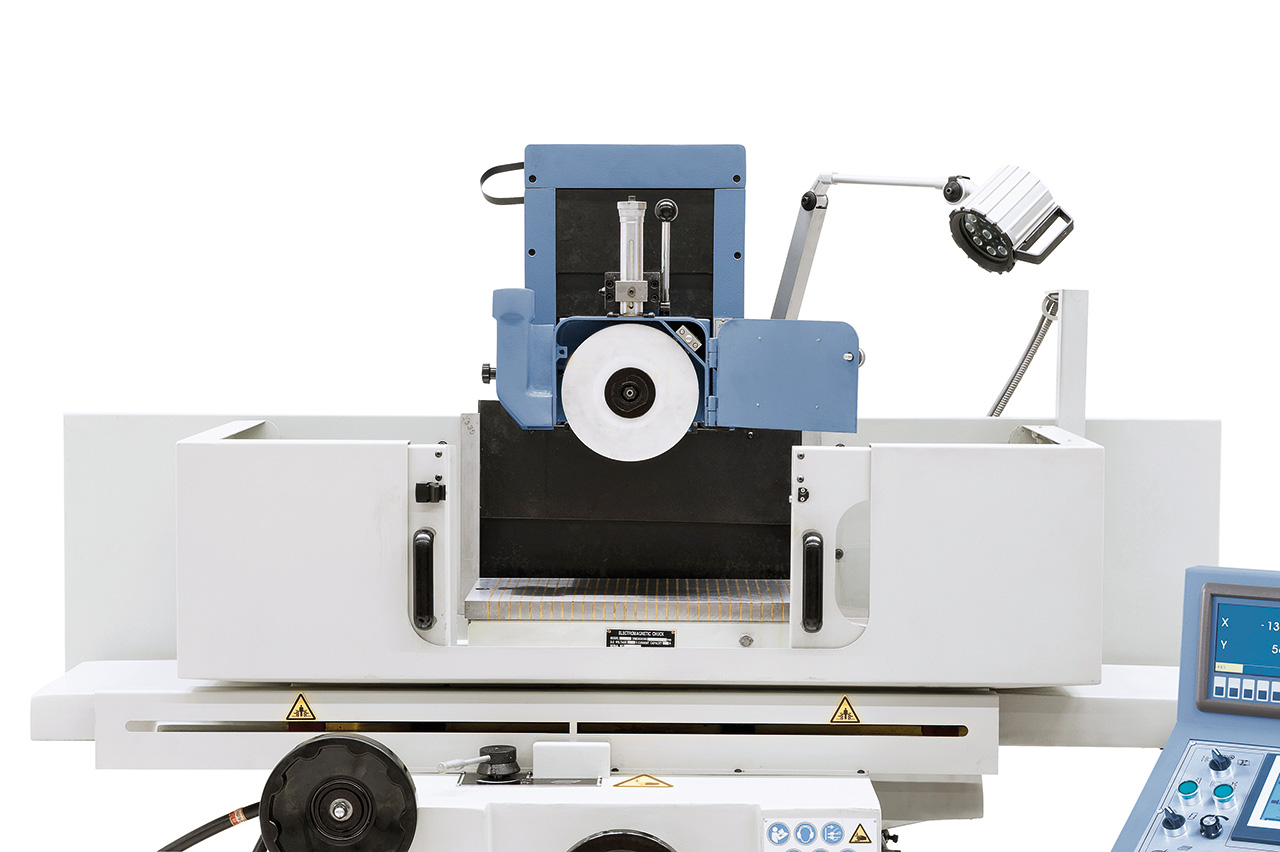

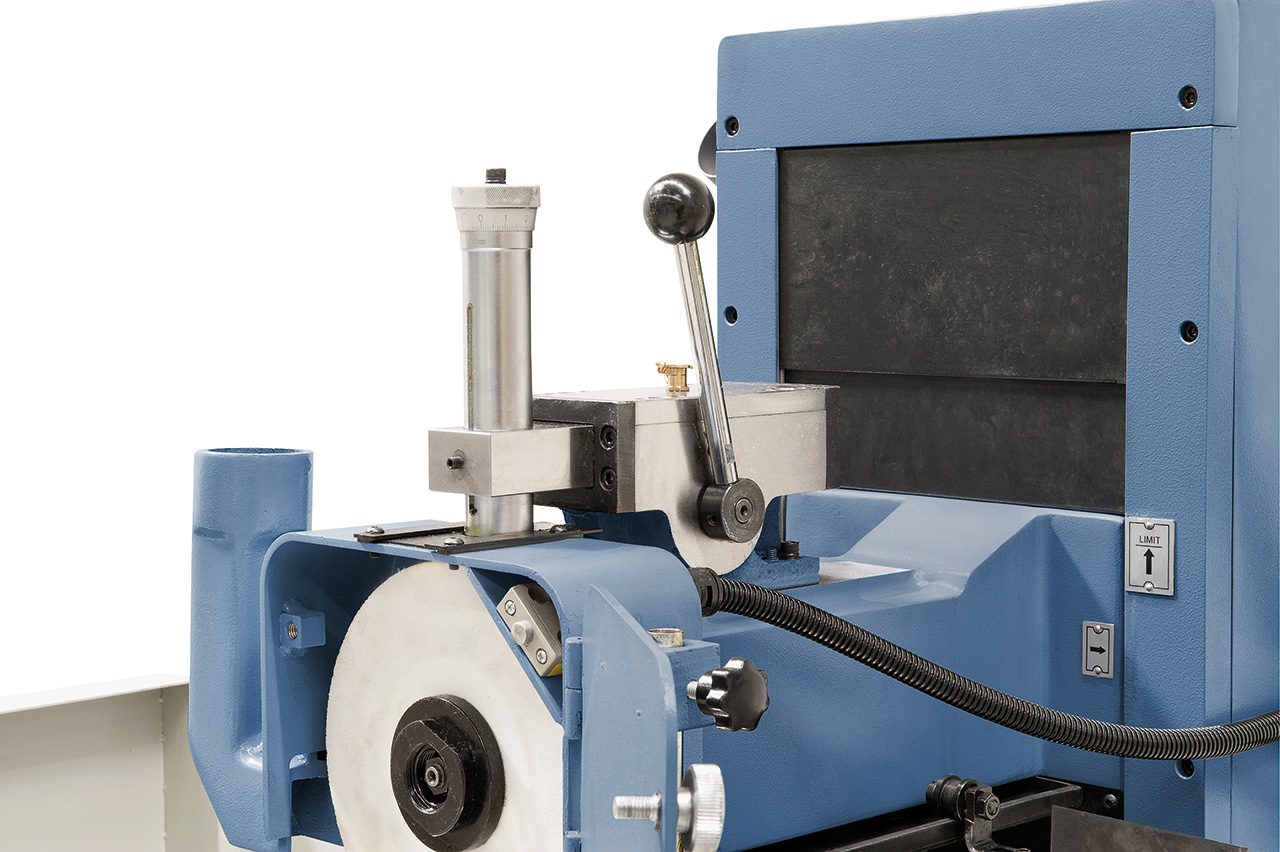

Manuelle Parallelabziehvorrichtung im Lieferumfang enthalten

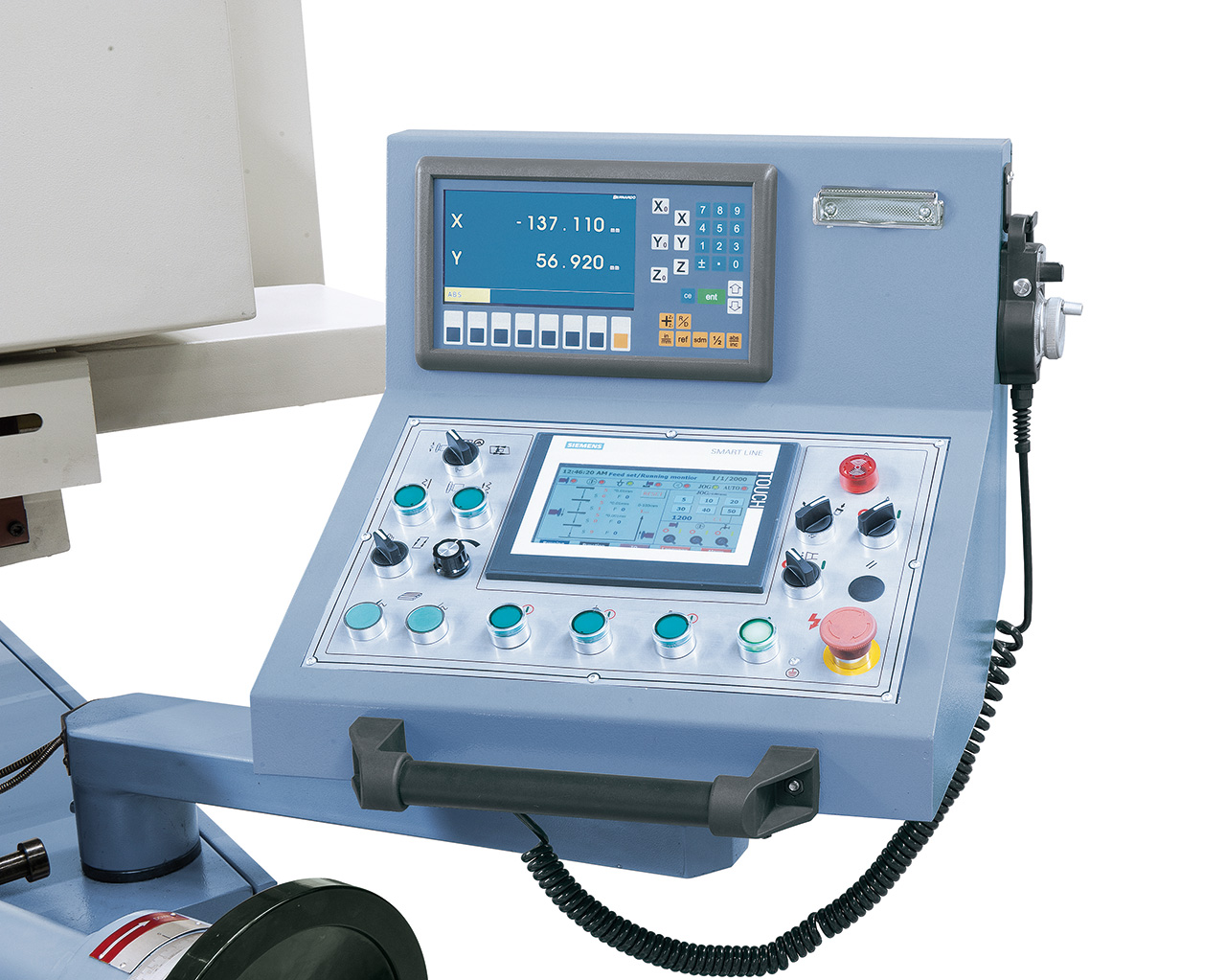

Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult
Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

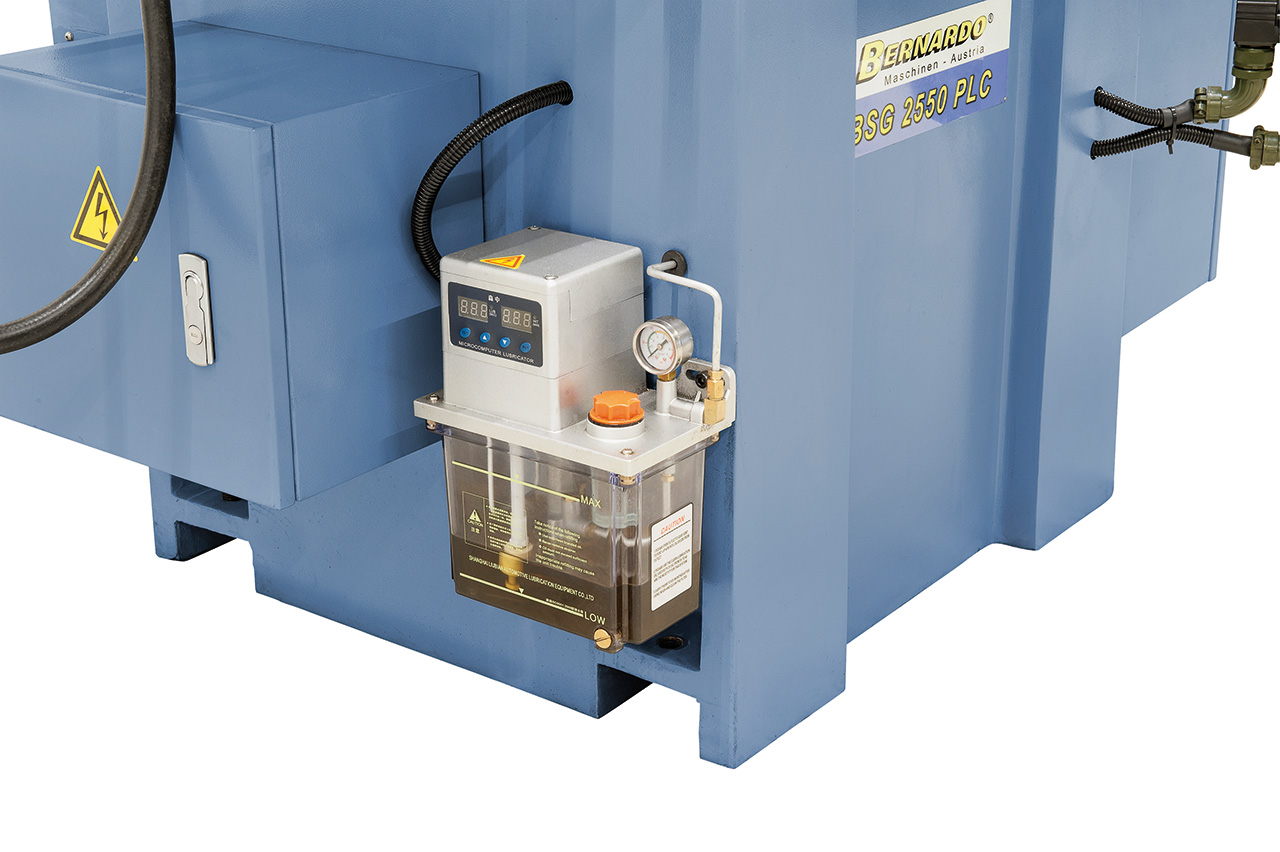

Alle Führungsbahnen und Spindeln werden automatisch geschmiert
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
