Beschreibung:

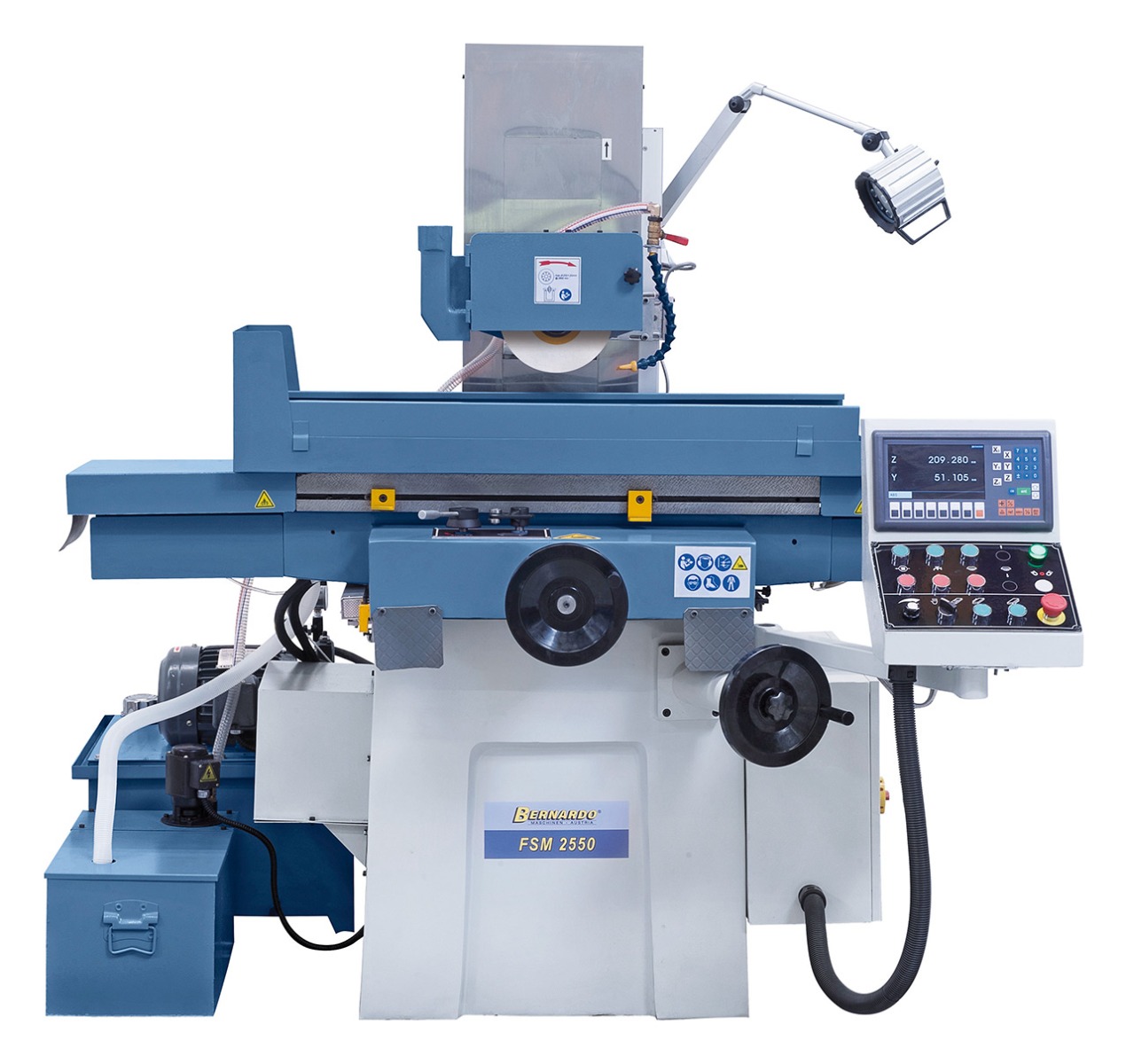

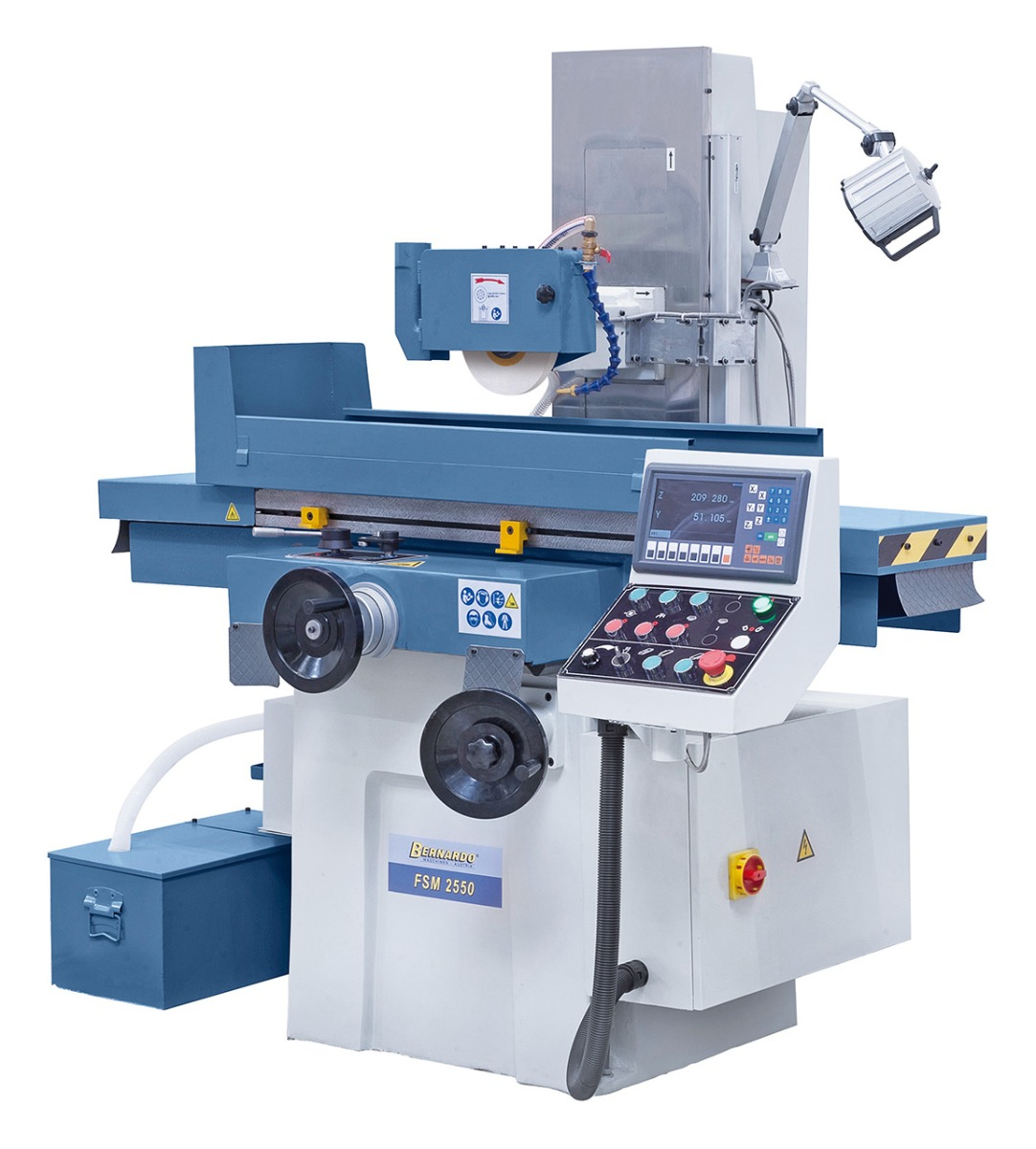

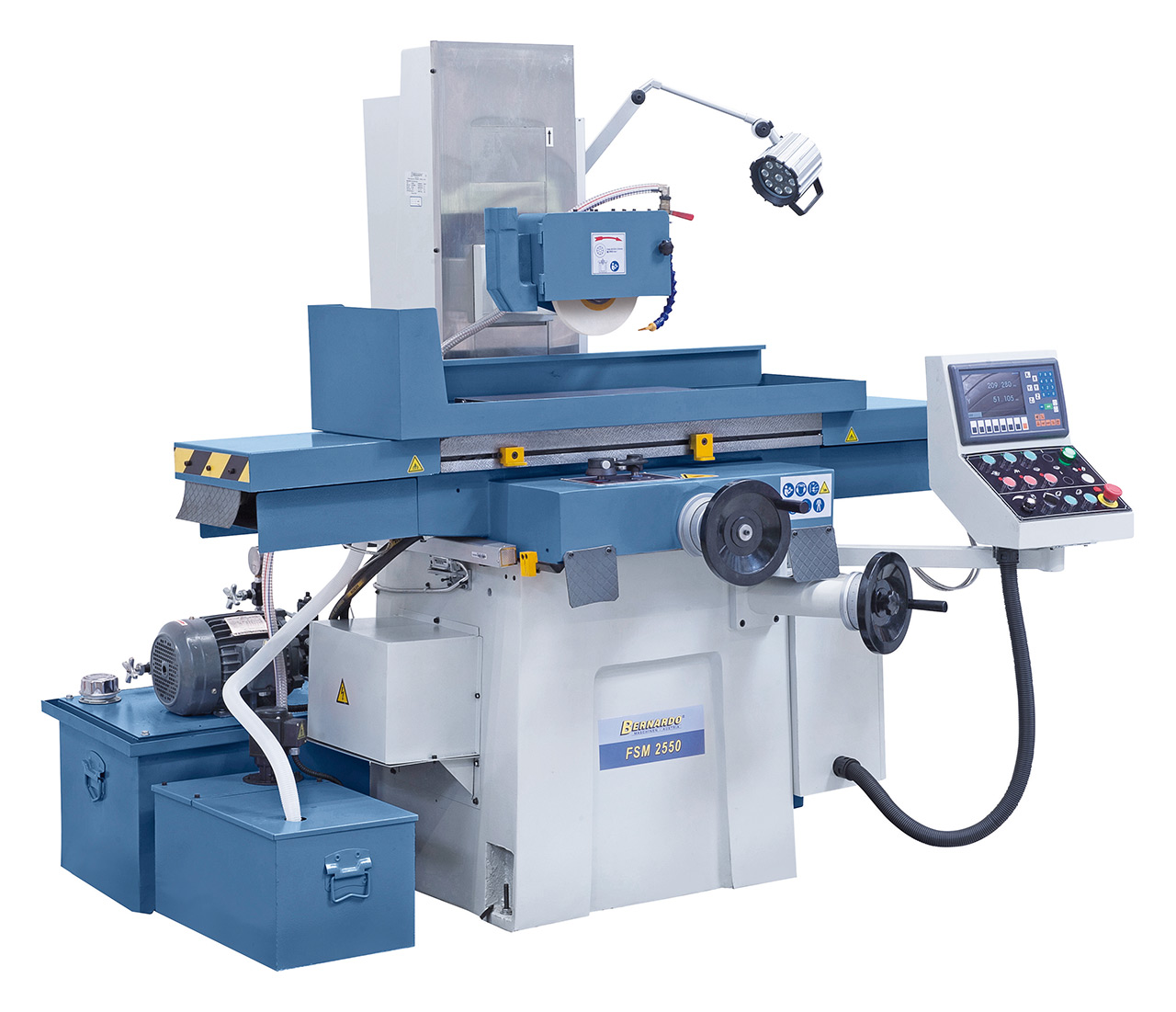

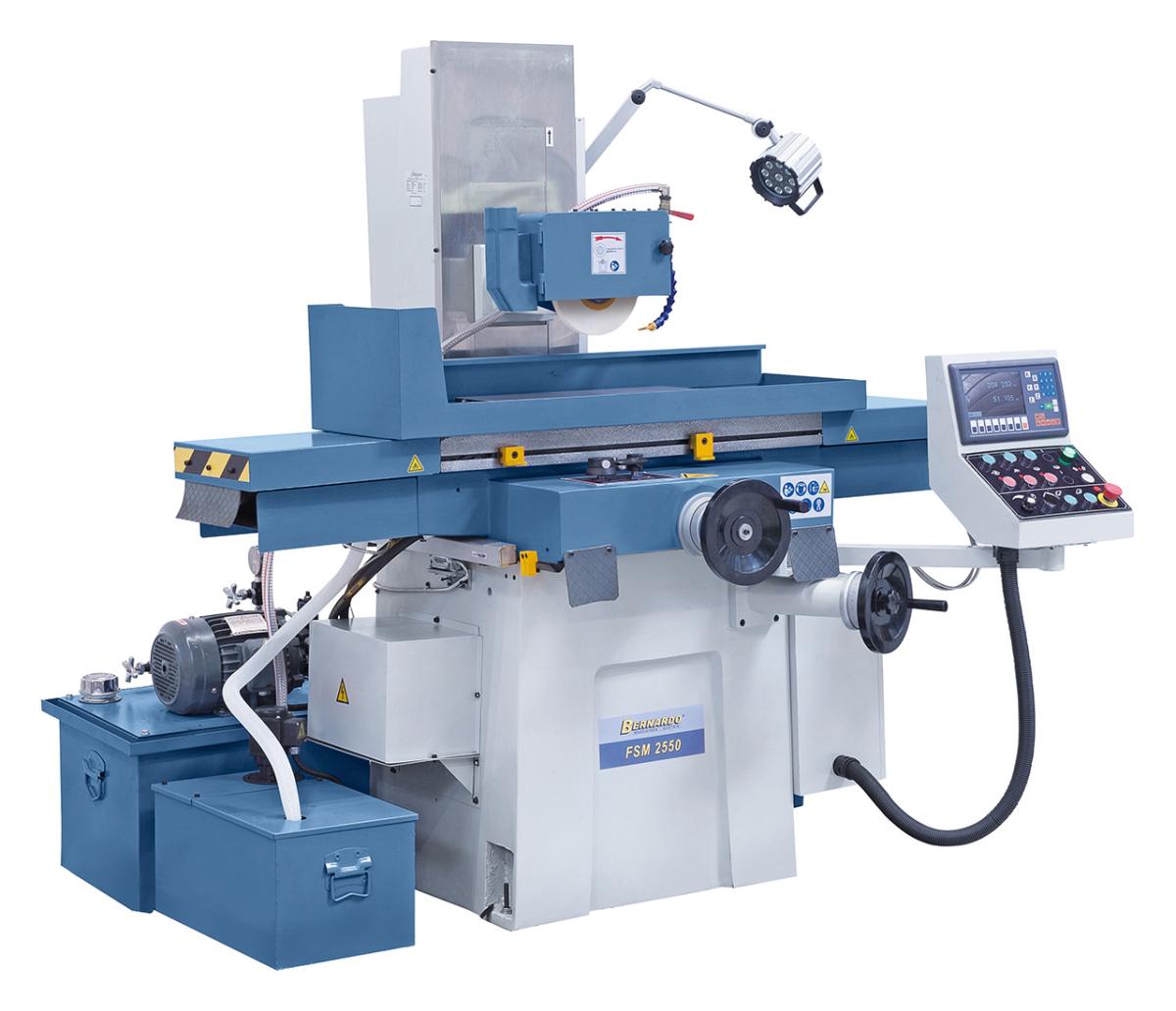

Die Flachschleifmaschine FSM 2550 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Features:- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Komplettausstattung: 2-Achs-Digitalanzeige, Permanent-Magnetspannplatte, uvm.
- Zentralschmierung für alle Führungsbahnen
| Tischaufspannfläche | 250 x 520 mm |
| T-Nuten Anzahl / Breite | 1 / 14 mm |
| Permanent-Magnetspannplatte | 250 x 500 mm |
| Max. Verfahrweg, längs | 560 mm |
| Max. Verfahrweg, quer | 260 mm |
| Abstand Spindelmitte / Tisch max. | 450 mm |
| Max. Werkstückgewicht* | 150 kg |
| Schleifscheibe | 200 x 20 x 31,75 mm |
| Tischgeschwindigkeit, hydraulisch | 3 - 20 m/min |
| Querverstellung | |
| Zustellung quer pro Handradumdrehung | 4 mm/U |
| Skalenteilung am Handrad | 0,02 mm |
| Vertikalzustellung | |
| Zustellung vertikal pro Handradumdrehung | 2 mm/U |
| Skalenteilung am Handrad | 0,01 mm |
| Schleifspindelmotor | 1,5 kW |
| Spindeldrehzahl | 2850 U/min |
| Hydraulikpumpenmotor | 1,5 kW |
| Länge | 1700 mm |
| Tiefe | 1400 mm |
| Höhe | 1750 mm |
| Gewicht ca. | 1010 kg |
* mit Magnetspannplatte
Lieferumfang:- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Permanent-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung

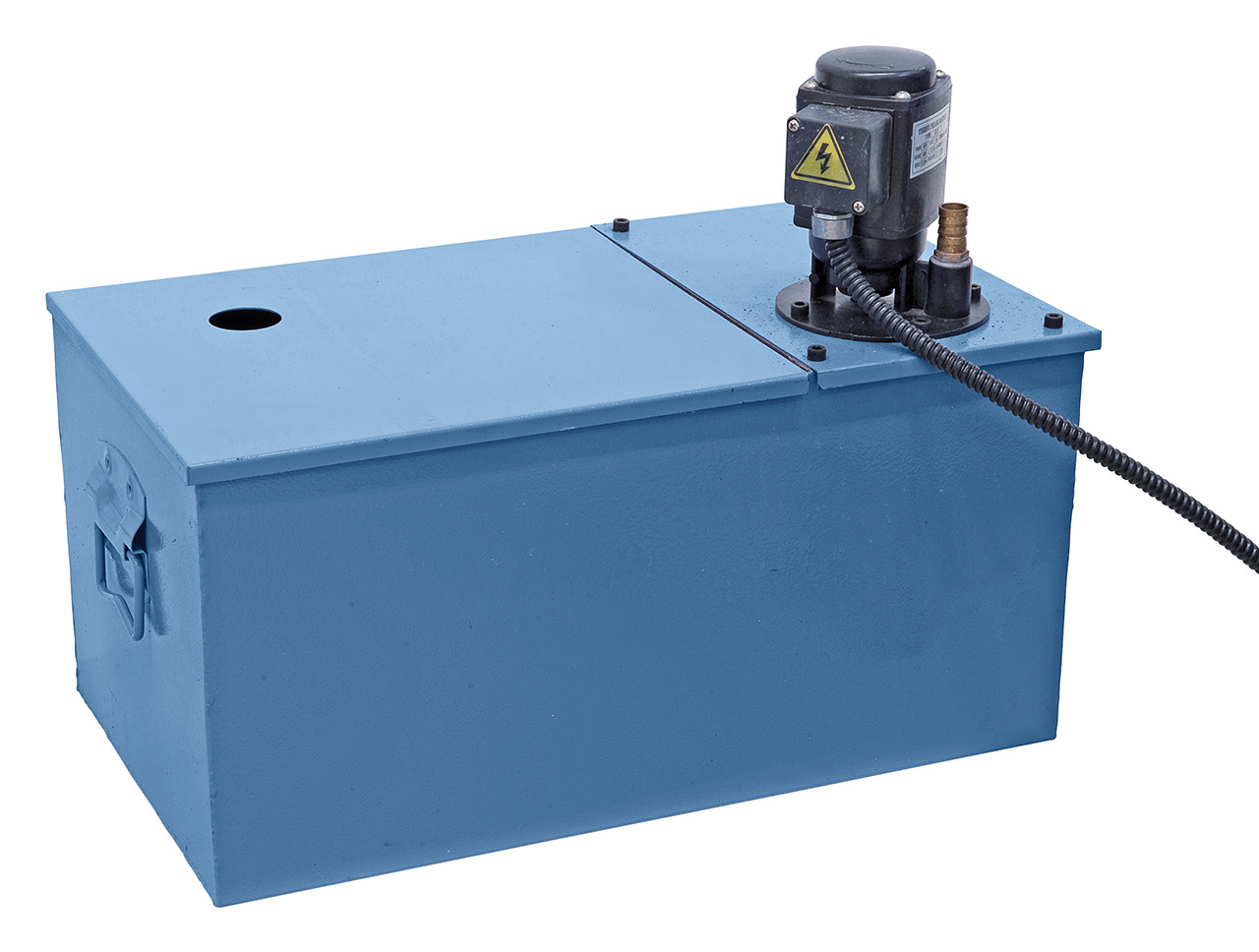

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug

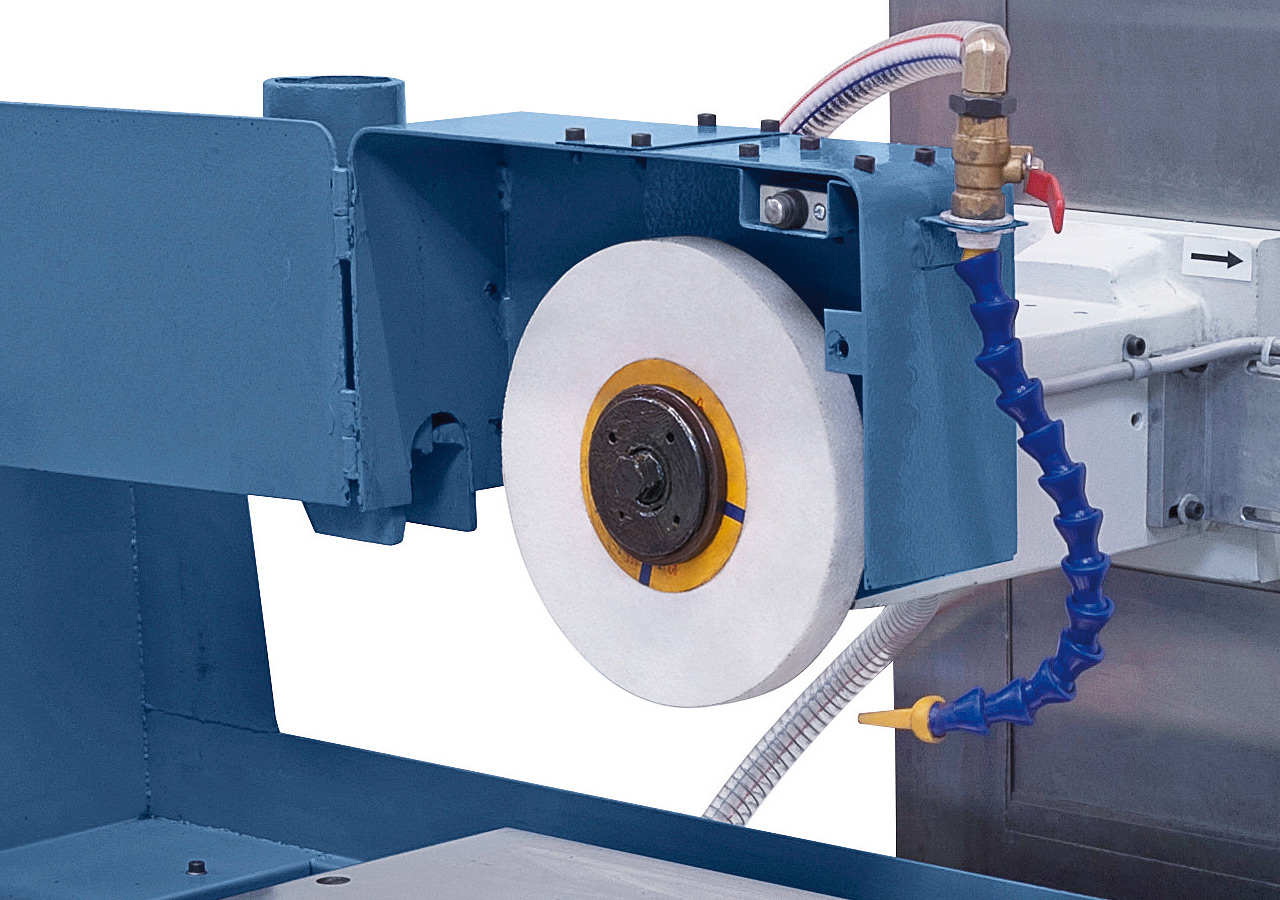

Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

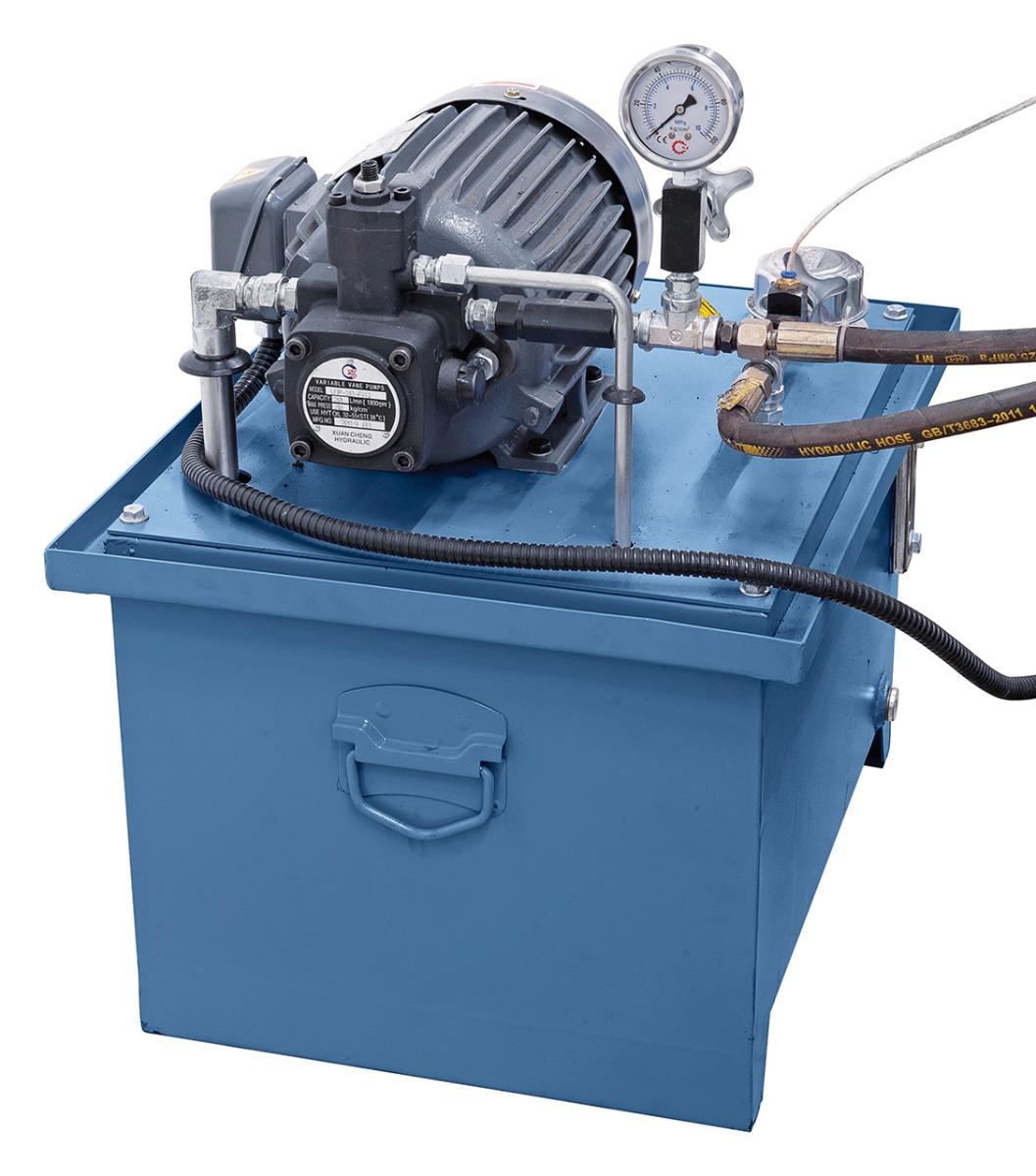

Separate Hydraulikeinheit vermeidet Vibrationen und thermische Belastung

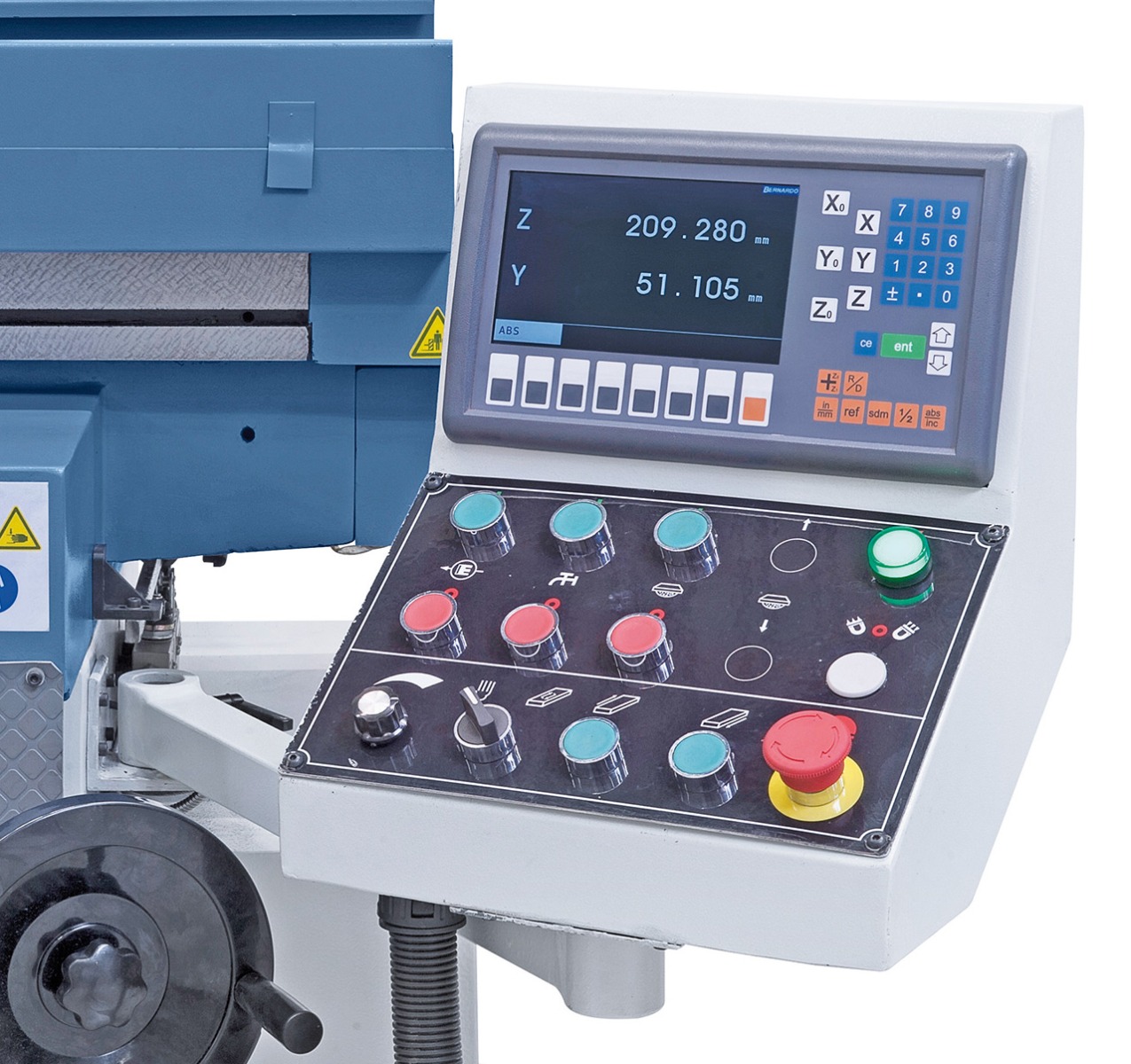

Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult.
"
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer "
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
