03-1357XL Bernardo Universaldrehmaschinen Titan 800 x 3000
03-1357XL Bernardo Universaldrehmaschinen Titan 800 x 3000
Beschreibung:
Lieferumfang:

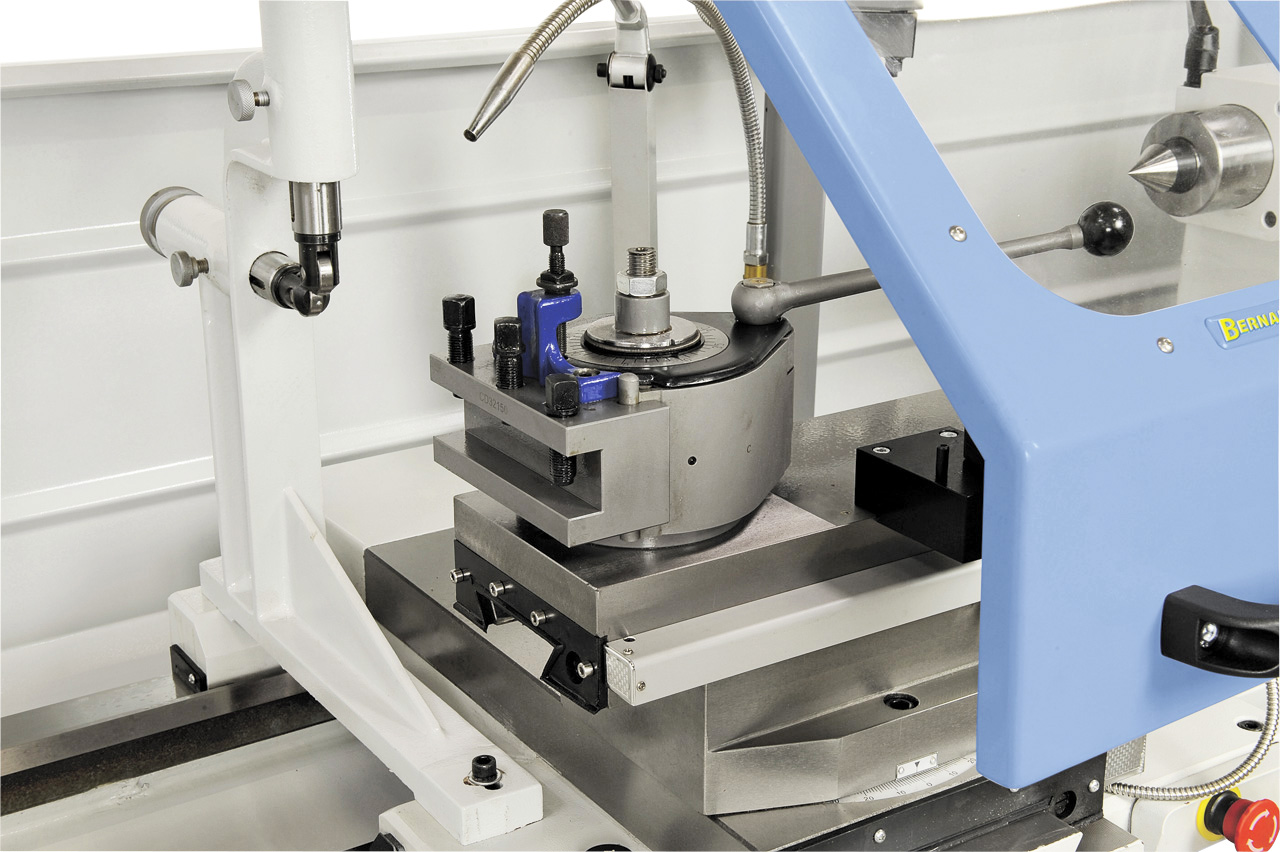

Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.

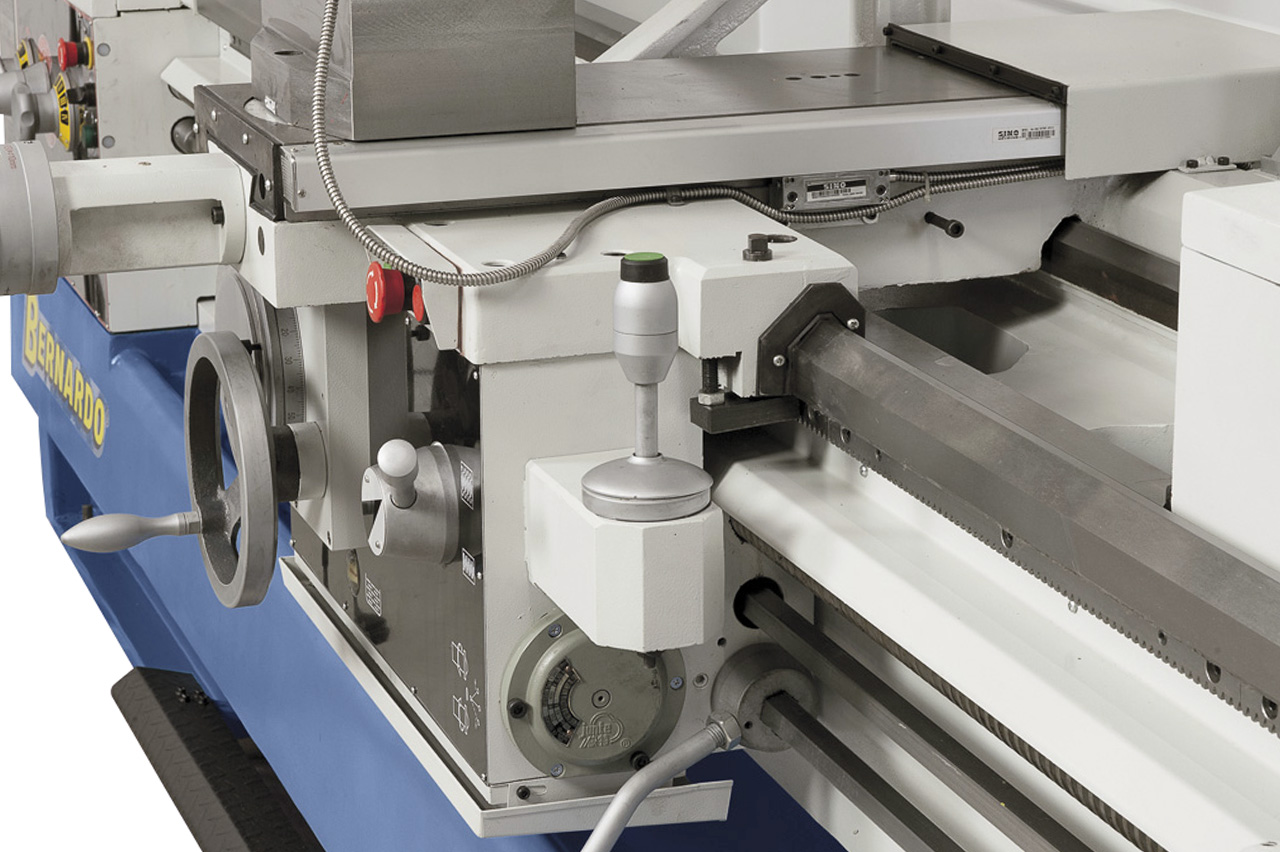

Inklusive Eilgang für die Längs- und Planbewegung des Schlittens.

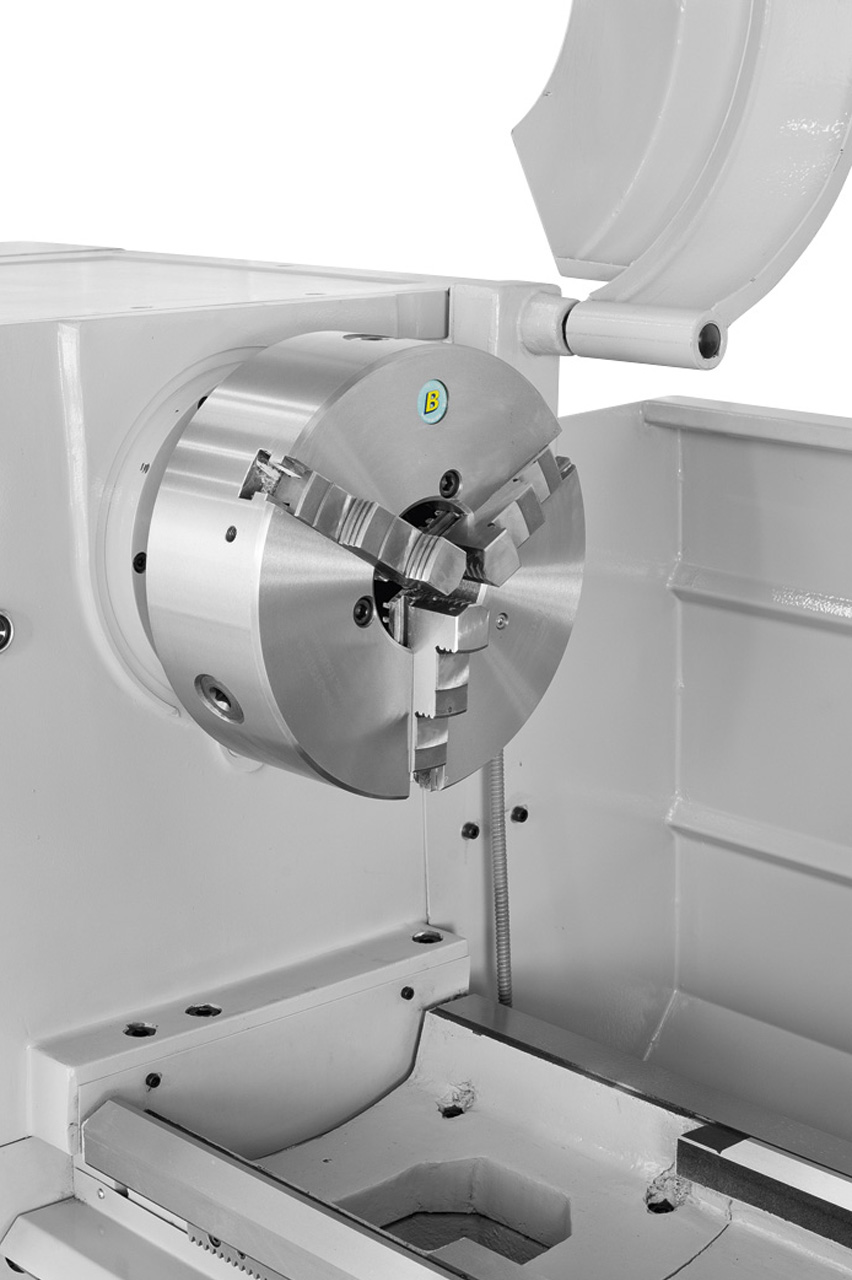

Vorteil des Bernardo-Stahlfutters: PO3-315 mm / D8: Monoblock,- Grund,- Umkehr- und Aufsatzbacken lieferbar.

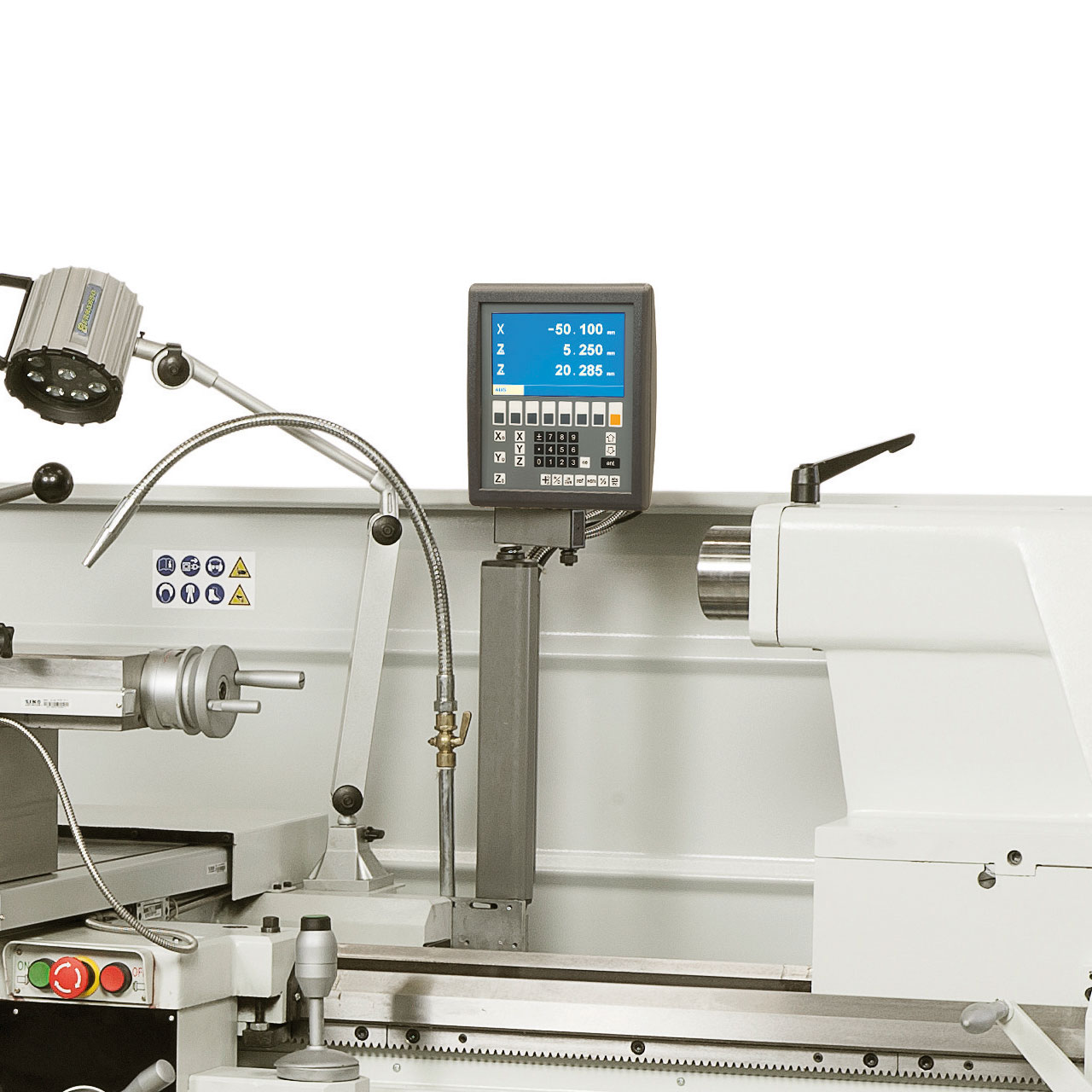

Die serienmäßige 3-Achs-Positionsanzeige garantiert einfacheres Arbeiten und höhere Genauigkeit.

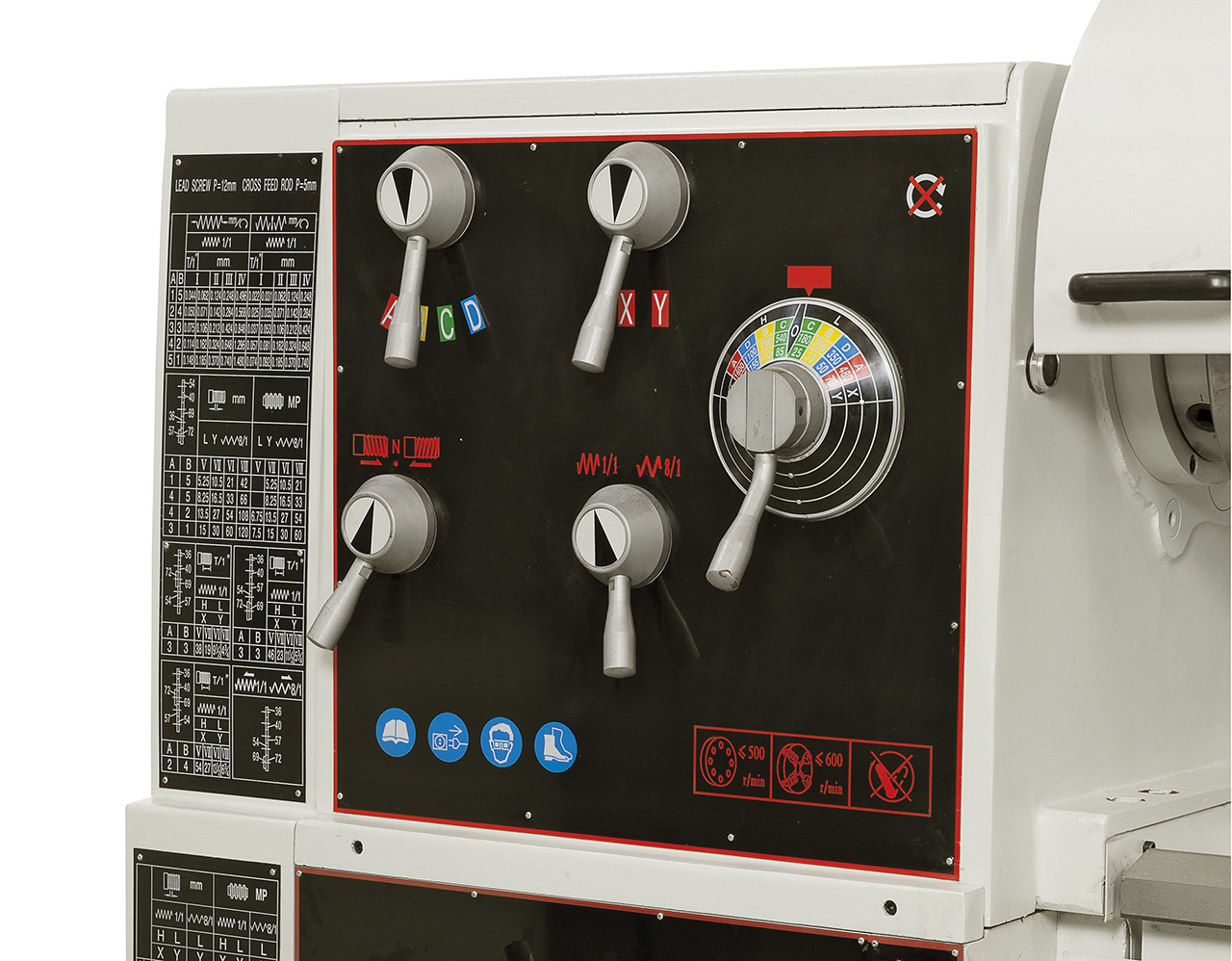

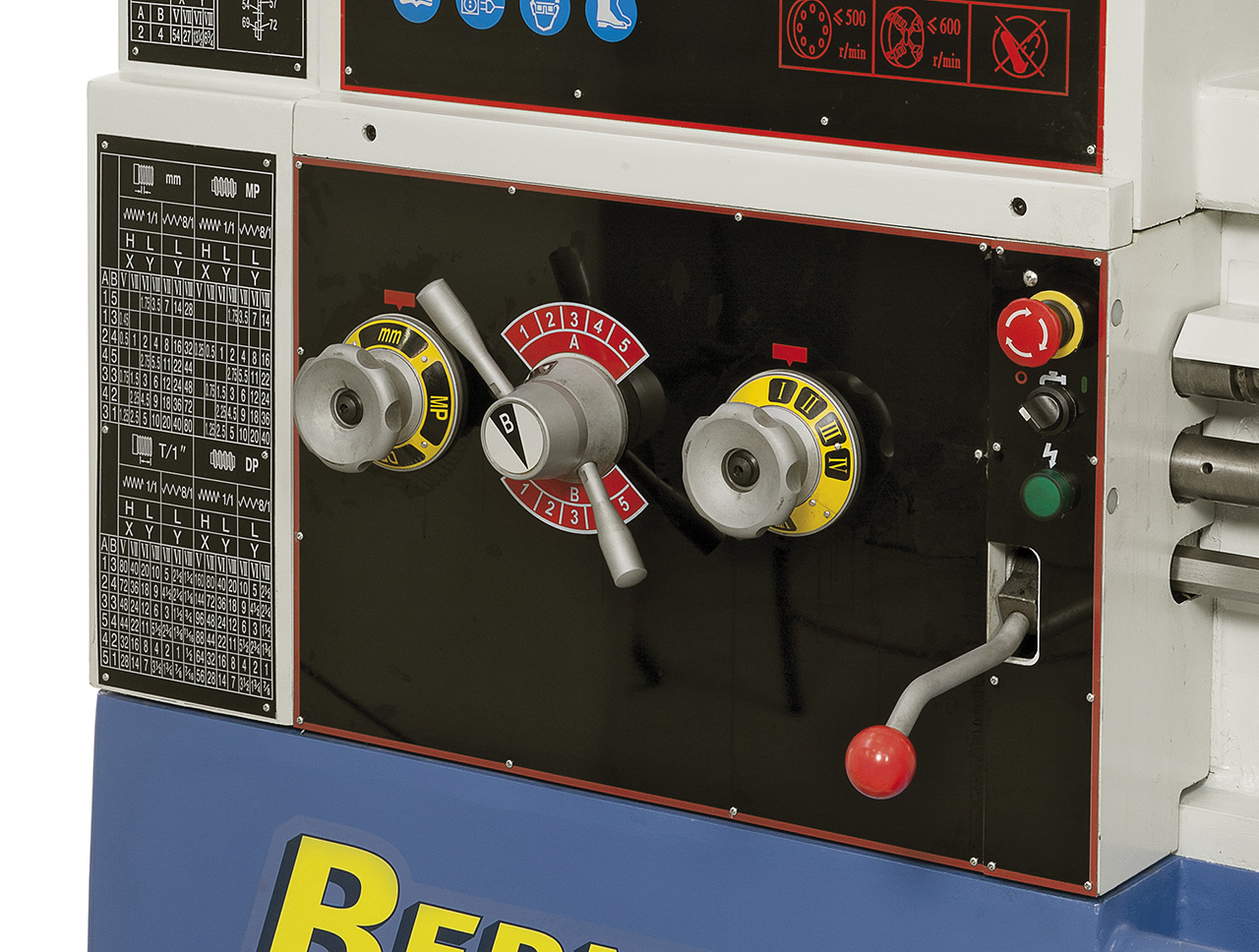

Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Beschreibung:

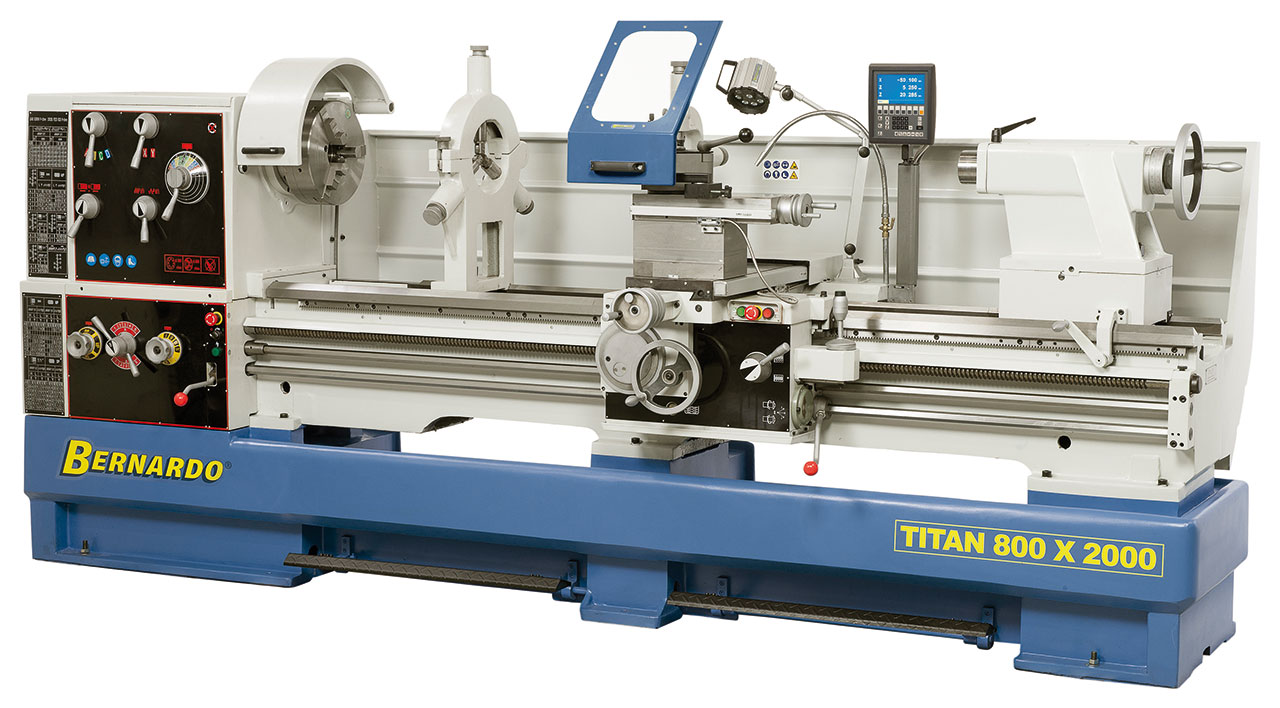

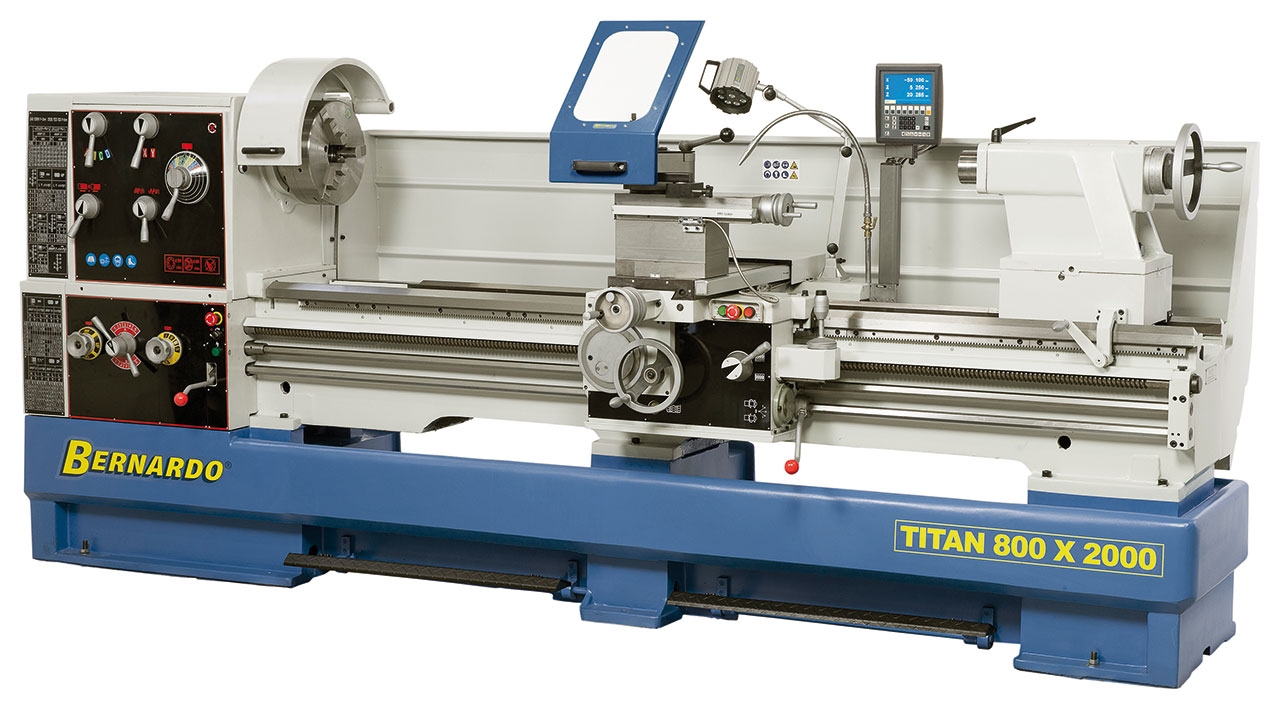

Die Produktionsdrehmaschine Titan 800 zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw.
Features:
- Zur Versteifung der Bettführung und zur Minimierung der Schwingungseinflüsse ist das Bett mit kräftigen Rippen versehen
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Beste Zerspanungsleistung auch beim Plandrehen
- Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
- Sanftanlauf durch die mechanische Lamellenkupplung
| Spitzenweite | 3000 mm |
| Spitzenhöhe | 400 mm |
| Umlaufdurchmesser über Bett | 800 mm |
| Umlaufdurchmesser über Kröpfung | 1000 mm |
| Umlaufdurchmesser über Planschlitten | 540 mm |
| Bettbreite | 400 mm |
| Spindelbohrung | 105 mm |
| Spindelaufnahme | DIN 55029, D1-8 |
| Drehzahlbereich | (16) 25 - 1600 U/min |
| Bereich Längsvorschübe | (25) 0,044 - 1,48 mm/U |
| Bereich Planvorschübe | (25) 0,022 - 0,740 mm/U |
| Metrische Gewinde | (54) 0,45 - 120 mm |
| Zollgewinde | (54) 7/16 - 80 Gg/1 |
| Pinolendurchmesser | 90 mm |
| Pinolenweg | 235 mm |
| Pinolenaufnahme | MK 5 |
| Motorleistung | 7,5 kW (10,0 PS) |
| Maschinenabmessung (B x T x H) | 4800 x 1320 x 1580 mm |
| Gewicht ca. | 3820 kg |
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Kabelführung über Energiekette
- 3-Backen-Stahlfutter PO3-315 mm / D8
- Aufspannscheibe 500 mm
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 100 mm
- 2 Zentrierspitzen
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Eilgang längs und plan
- Rutschkupplung
- Kühlmitteleinrichtung

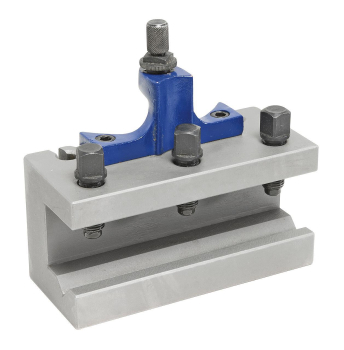

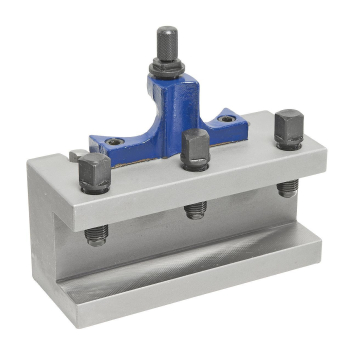

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.
Inklusive Eilgang für die Längs- und Planbewegung des Schlittens.
Vorteil des Bernardo-Stahlfutters: PO3-315 mm / D8: Monoblock,- Grund,- Umkehr- und Aufsatzbacken lieferbar.
Die serienmäßige 3-Achs-Positionsanzeige garantiert einfacheres Arbeiten und höhere Genauigkeit.
Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
