03-1352XL Bernardo Universaldrehmaschinen Titan 660 x 3000
03-1352XL Bernardo Universaldrehmaschinen Titan 660 x 3000
Beschreibung:
Lieferumfang:

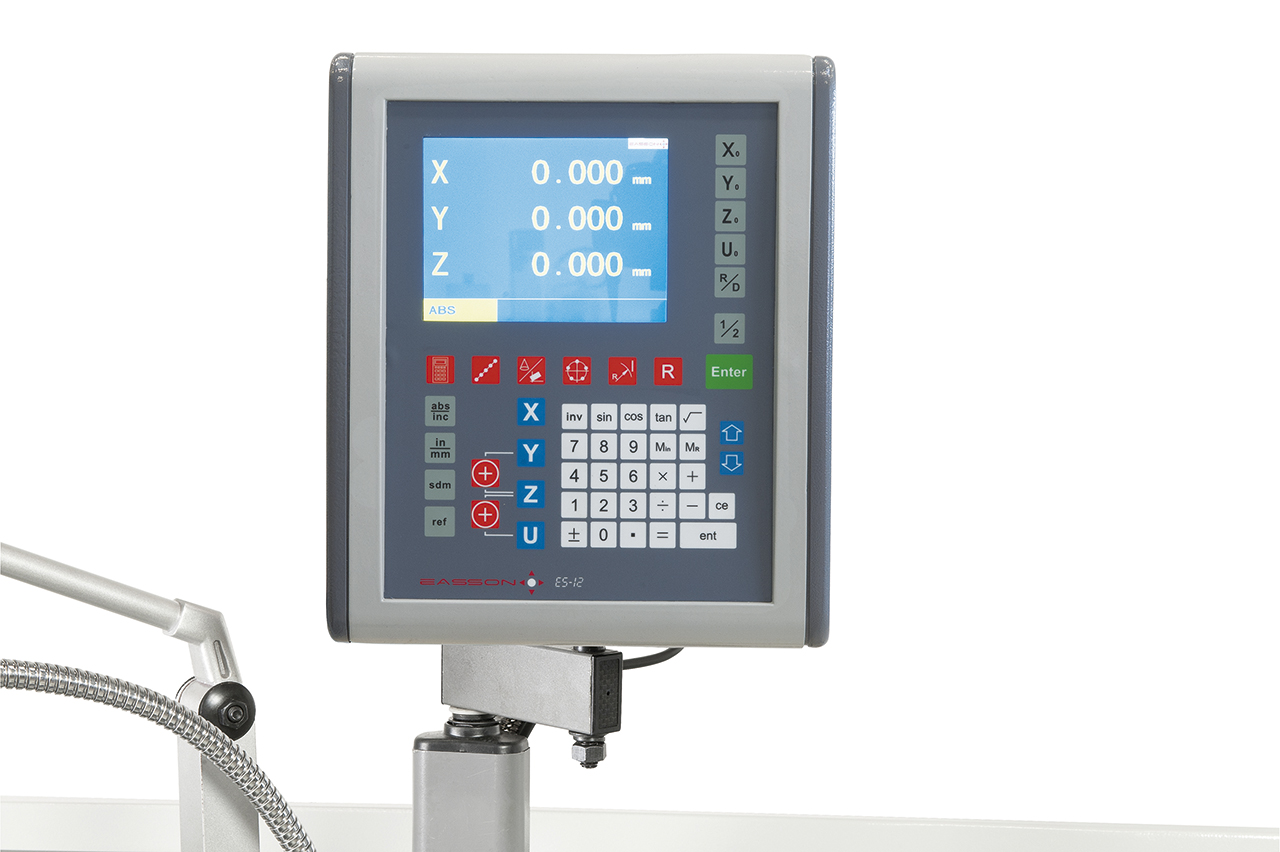

Zur Reduzierung der Fertigungszeiten ist die Maschine mit einer digitalen Positionsanzeige ausgerüstet (Ablesegenauigkeit 0,005 mm).

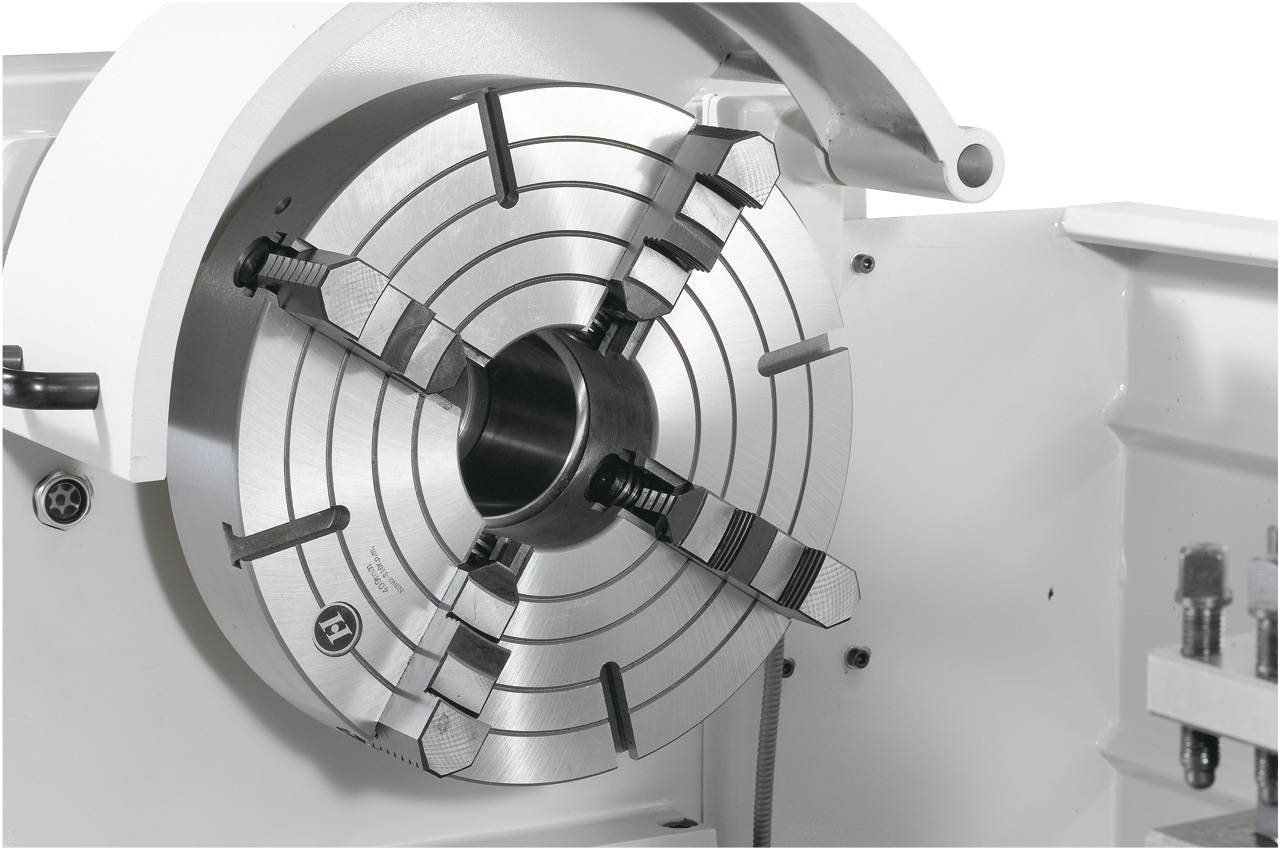

Standard: 400 mm Planscheibe, ideal zum Einspannen von asymmetrischen Werkstücken.

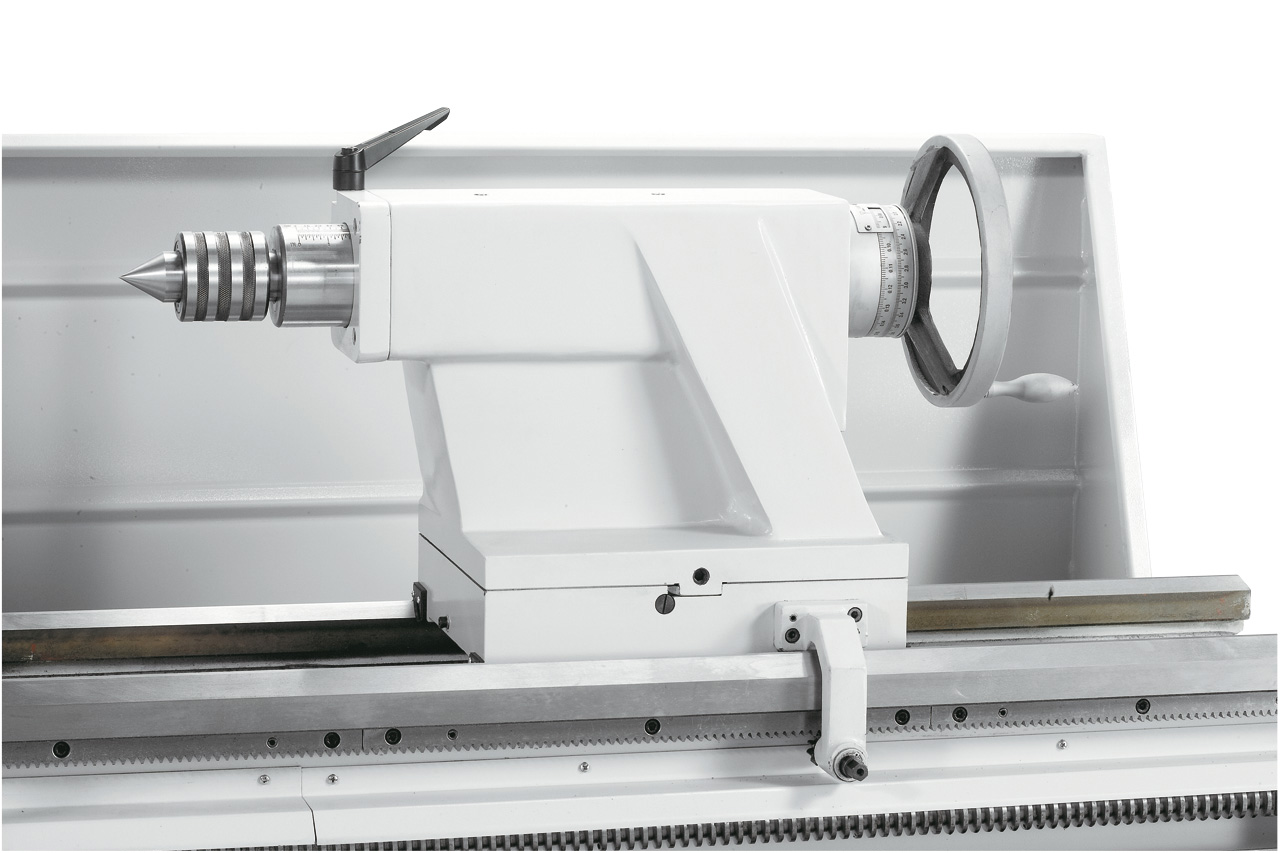

Optional lieferbar: Mitlaufende Körnerspitze MK 5

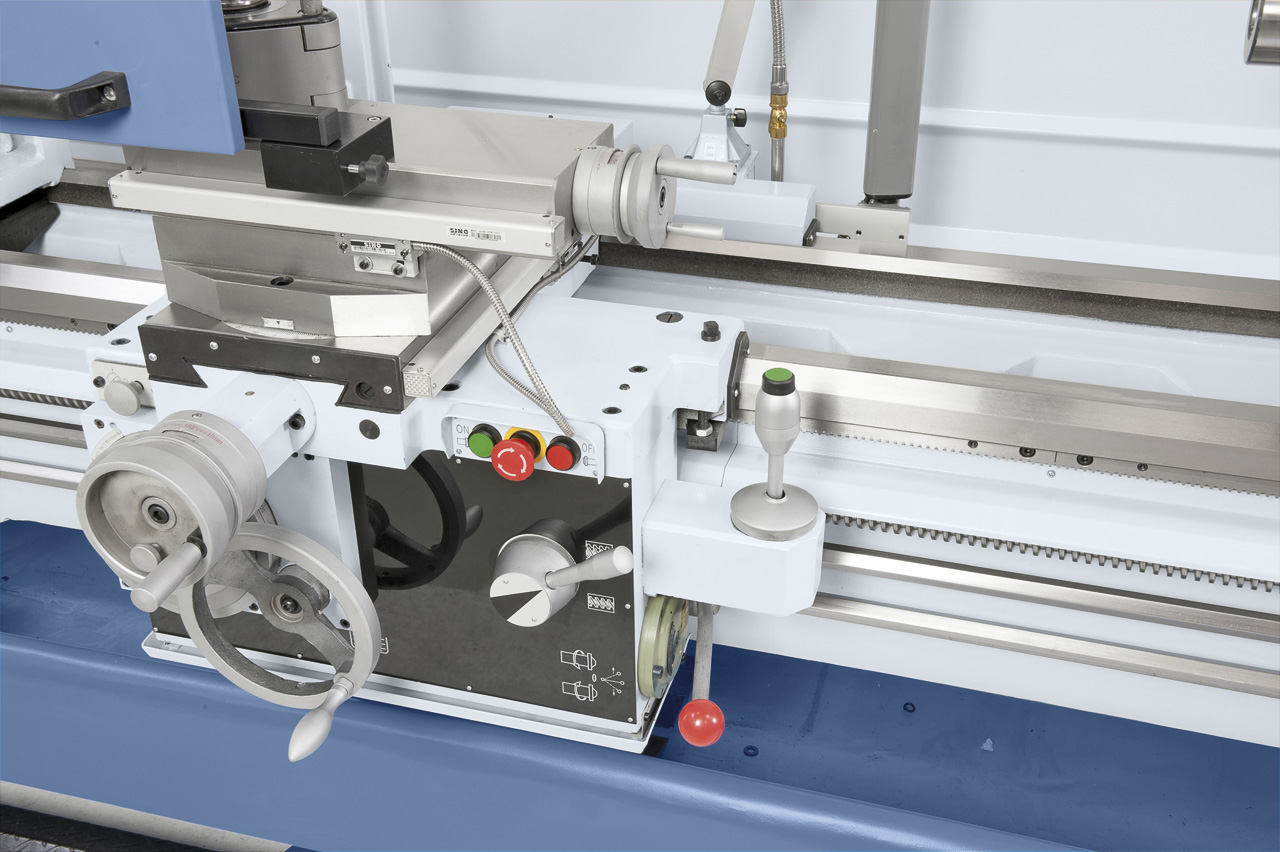

Serienmäßig mit Eilgang zur Reduzierung der Nebenzeiten ausgestattet.

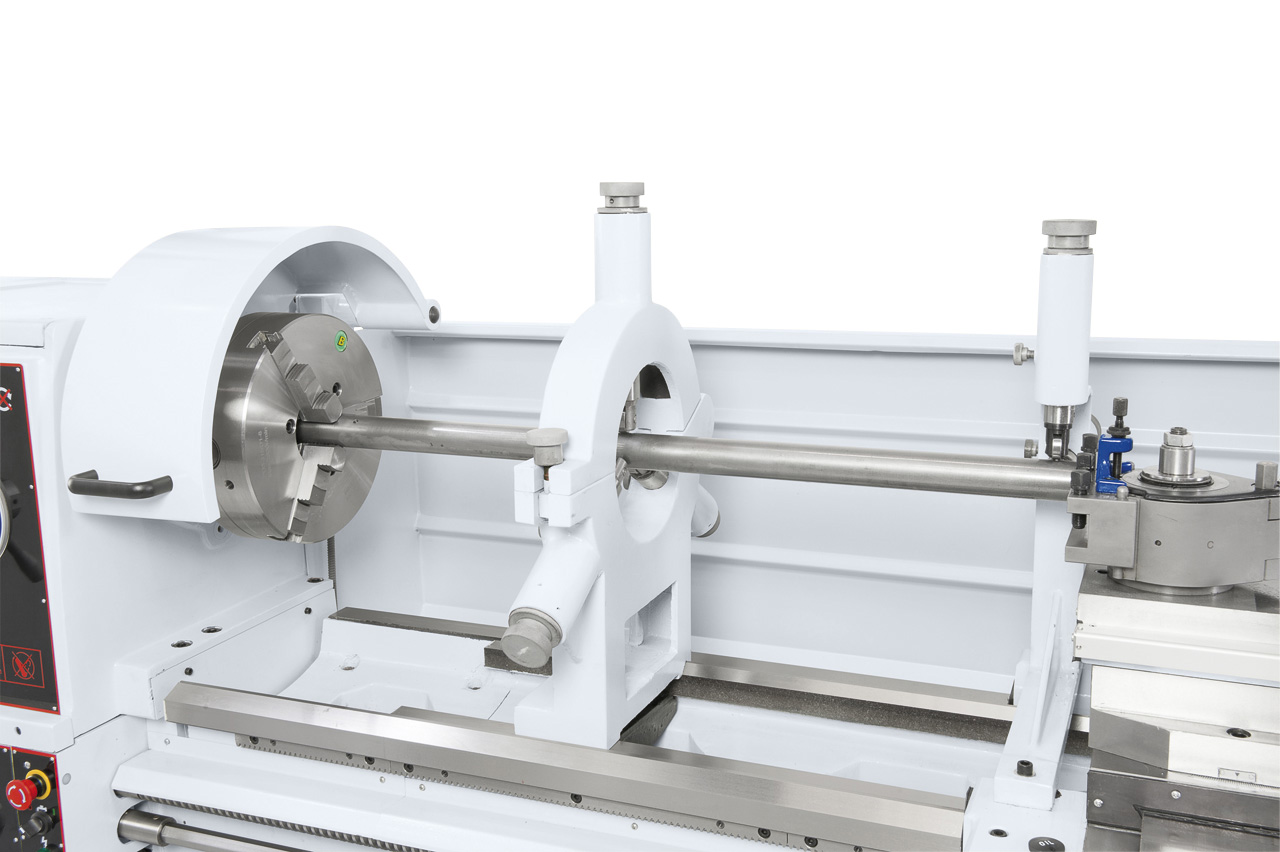

Serienmäßig mit feststehender Lünette zum Einspannen von langen Werkstücken.

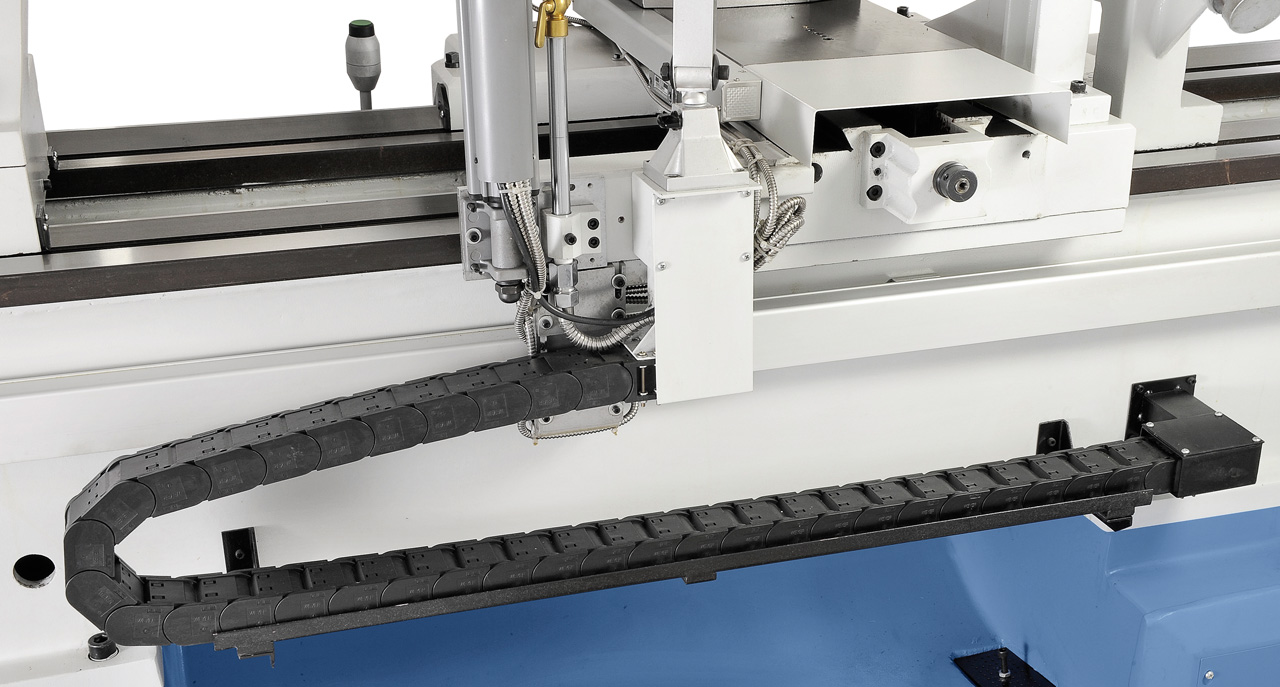

Inklusive Kabelführung über Energiekette
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Beschreibung:

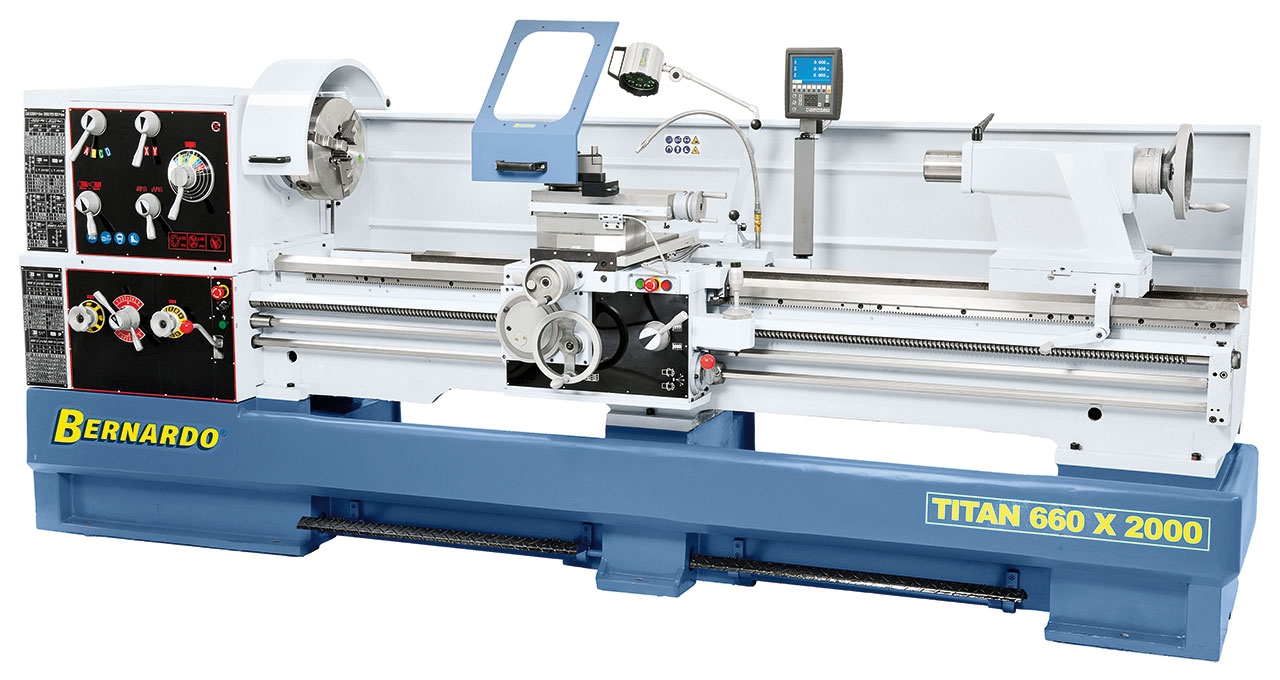

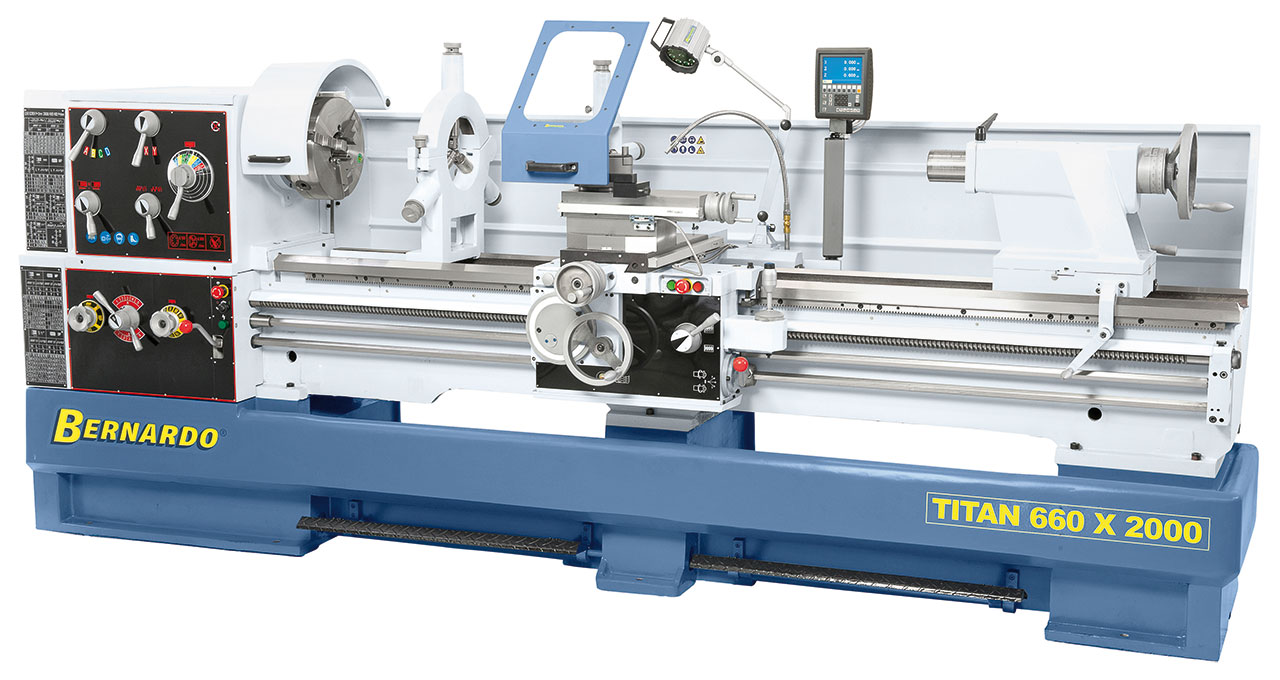

Die Produktionsdrehmaschine Titan 660 x 3000 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienerfreundlichkeit (Eilgang, Schnellwechselstahlhalter, mechanische Lamellenkupplung, digitale Positionsanzeige und hoher Leistungsbereich) eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.
Features:
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
- Sanftanlauf durch die mechanische Lamellenkupplung
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Beste Zerspannungsleistung auch beim Plandrehen
- Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen wurde das Bett mit kräftigen Rippen versehen
| Spitzenweite | 3000 mm |
| Spitzenhöhe | 330 mm |
| Umlaufdurchmesser über Bett | 660 mm |
| Umlaufdurchmesser über Kröpfung | 900 mm |
| Umlaufdurchmesser über Planschlitten | 460 mm |
| Bettbreite | 400 mm |
| Spindelbohrung | 105 mm |
| Spindelaufnahme | DIN 55029, D1-8 |
| Drehzahlbereich | (16) 25 - 1600 U/min |
| Bereich Längsvorschübe | (25) 0,044 - 1,48 mm/U |
| Bereich Planvorschübe | (25) 0,022 - 0,740 mm/U |
| Metrische Gewinde | (54) 0,45 - 120 mm |
| Zollgewinde | (54) 7/16 - 80 Gg/1€œ |
| Pinolendurchmesser | 90 mm |
| Pinolenweg | 235 mm |
| Pinolenaufnahme | MK 5 |
| Motorleistung | 7,5 kW (10,0 PS) |
| Maschinenabmessung (B x T x H) | 4630 x 1200 x 1520 mm |
| Gewicht ca. | 3300 kg |
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Rutschkupplung
- Eilgang längs und plan
- LED-Maschinenleuchte
- 3-Backen-Stahlfutter PO3-315 mm / D8
- Aufspannscheibe 450 mm
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Wechselräder
- Reduzierhülse
- Spänerückwand
- Kabelführung über Energiekette
- Bedienwerkzeug
Zur Reduzierung der Fertigungszeiten ist die Maschine mit einer digitalen Positionsanzeige ausgerüstet (Ablesegenauigkeit 0,005 mm).
Standard: 400 mm Planscheibe, ideal zum Einspannen von asymmetrischen Werkstücken.
Optional lieferbar: Mitlaufende Körnerspitze MK 5
Serienmäßig mit Eilgang zur Reduzierung der Nebenzeiten ausgestattet.
Serienmäßig mit feststehender Lünette zum Einspannen von langen Werkstücken.
Inklusive Kabelführung über Energiekette
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
