03-1353XL Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 660 x 1500 Vario

Art.Nr.:
03-1353XL
120 Werktage 120 Werktage (Ausland abweichend)
30.672,71 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

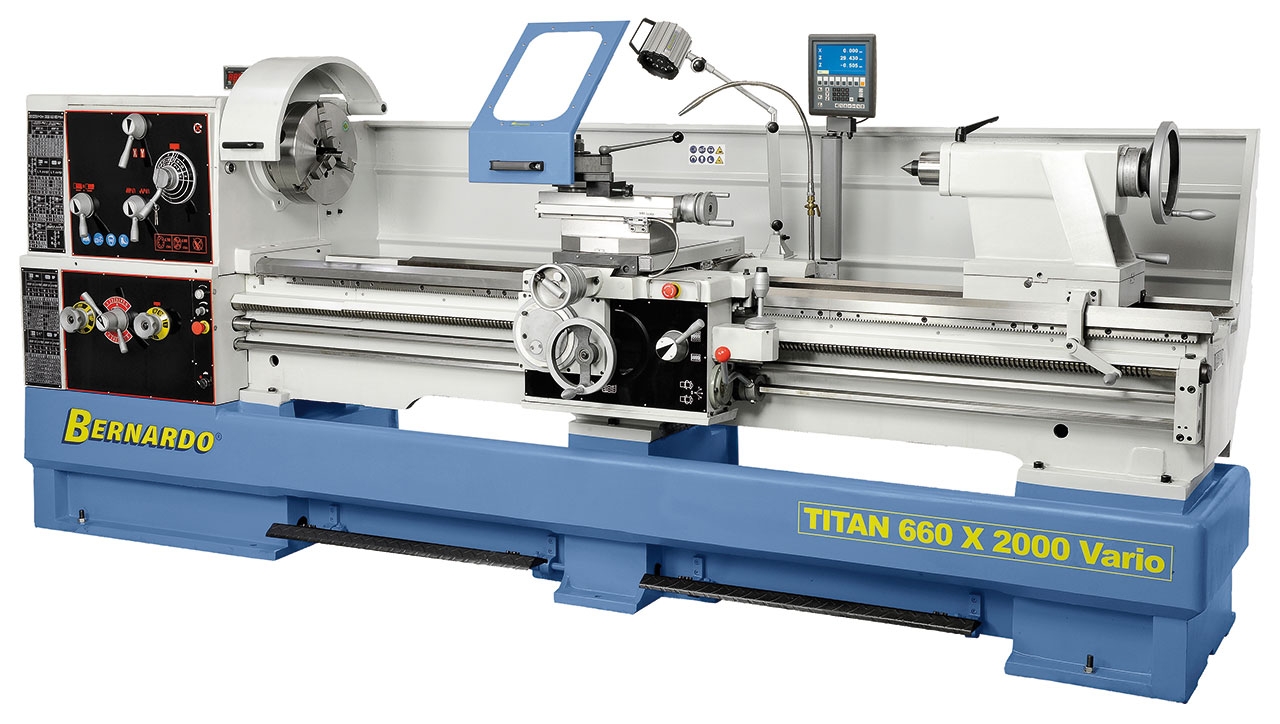

03-1353XL Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 660 x 1500 Vario

Beschreibung:Die Produktionsdrehmaschine Titan 660 Vario zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw. Durch den serienmäßigen Frequenzumrichter ergeben sich wesentliche Vorteile, wie z.B. das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Schnittgeschwindigkeit unter Last.
Features:
  • Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen ist das Bett mit kräftigen Rippen versehen
  • Komplettausstattung: 3-Achs-Positionsanzeige, Schnellwechselstahlhalter, 3-Backen-Stahlfutter uvm.
  • Stufenlose Drehzahlregelung am Getriebekopf, dadurch kann die Schnittgeschwindigkeit optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden
  • Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
  • Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
  • Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
  • Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Sanftanlauf durch die mechanische Lamellenkupplung

Technische Spezifikation:
Spitzenweite
1500 mm
Spitzenhöhe
330 mm
Umlaufdurchmesser über Bett
 660 mm
Umlaufdurchmesser über Kröpfung
900 mm
Umlaufdurchmesser über Planschlitten
460 mm
Bettbreite
400 mm
Spindelbohrung
105 mm
Spindelaufnahme
DIN 55029, D1-8
Drehzahlbereich
16 - 70 / 50 - 215 / 100 - 475 / 350 - 1500 U/min
Bereich Längsvorschübe
(25) 0,044 - 1,48 mm/U
Bereich Planvorschübe
(25) 0,022 - 0,740 mm/U
Metrische Gewinde
(54) 0,45 - 120 mm
Zollgewinde
(54) 7/16 - 80 Gg/1“
Pinolendurchmesser
90 mm
Pinolenweg
235 mm
Pinolenaufnahme
MK 5
Motorleistung
7,5 kW (10,0 PS)
Maschinenabmessung (B x T x H)
3130 x 1200 x 1520 mm
Gewicht ca.
2700 kg

Lieferumfang:
  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • Frequenzumrichter
  • Eilgang längs und plan
  • 3-Backenfutter PS3-315 mm / D8
  • Aufspannscheibe 500 mm
  • Feststehende Lünette - Durchlass diam. max. 180 mm
  • Mitlaufende Lünette - Durchlass diam. max. 100 mm
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Rutschkupplung
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • Spänerückwand
  • Kabelführung über Energiekette
  • Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

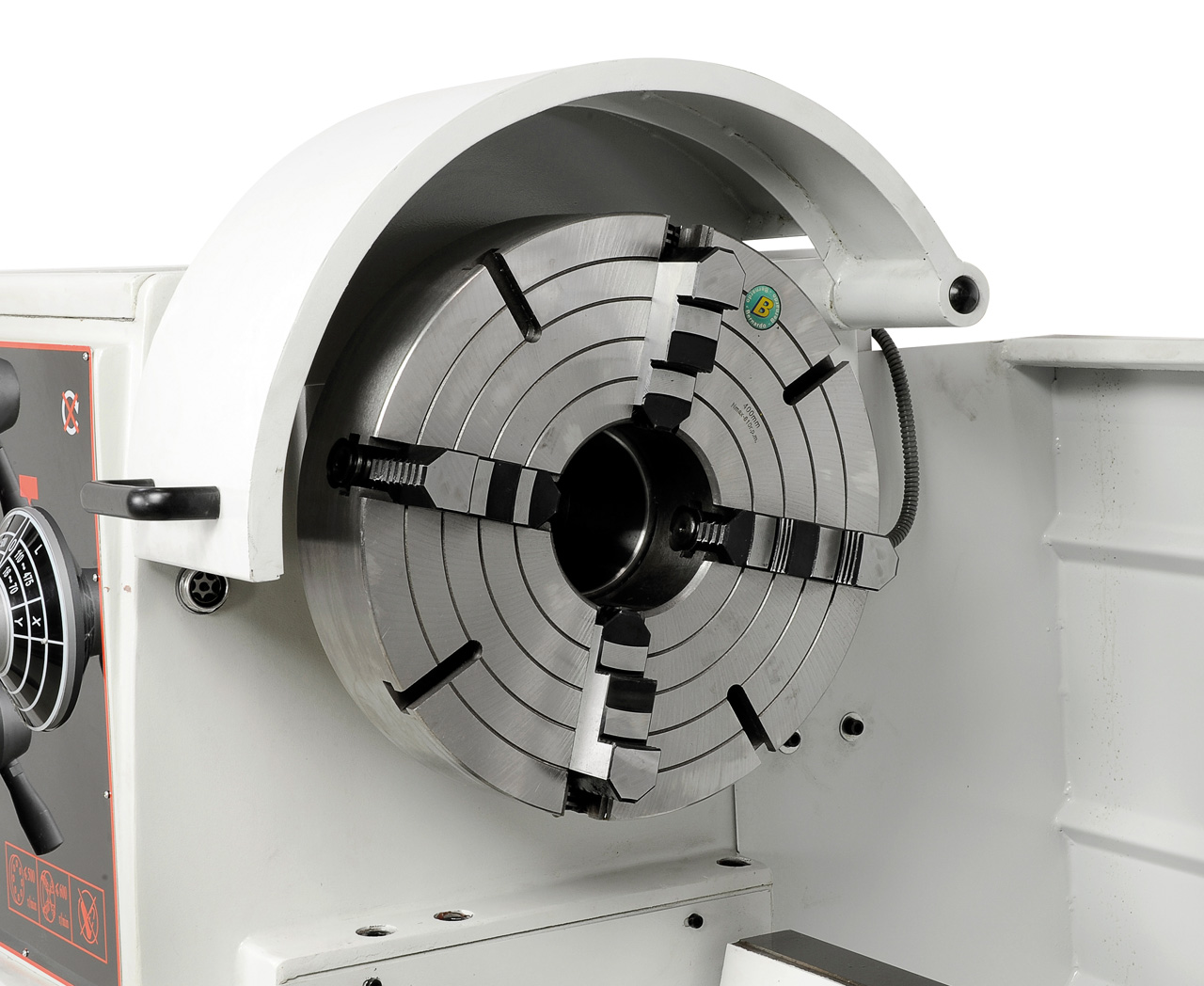

Planscheibe 400 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken.
Planscheibe 400 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken.

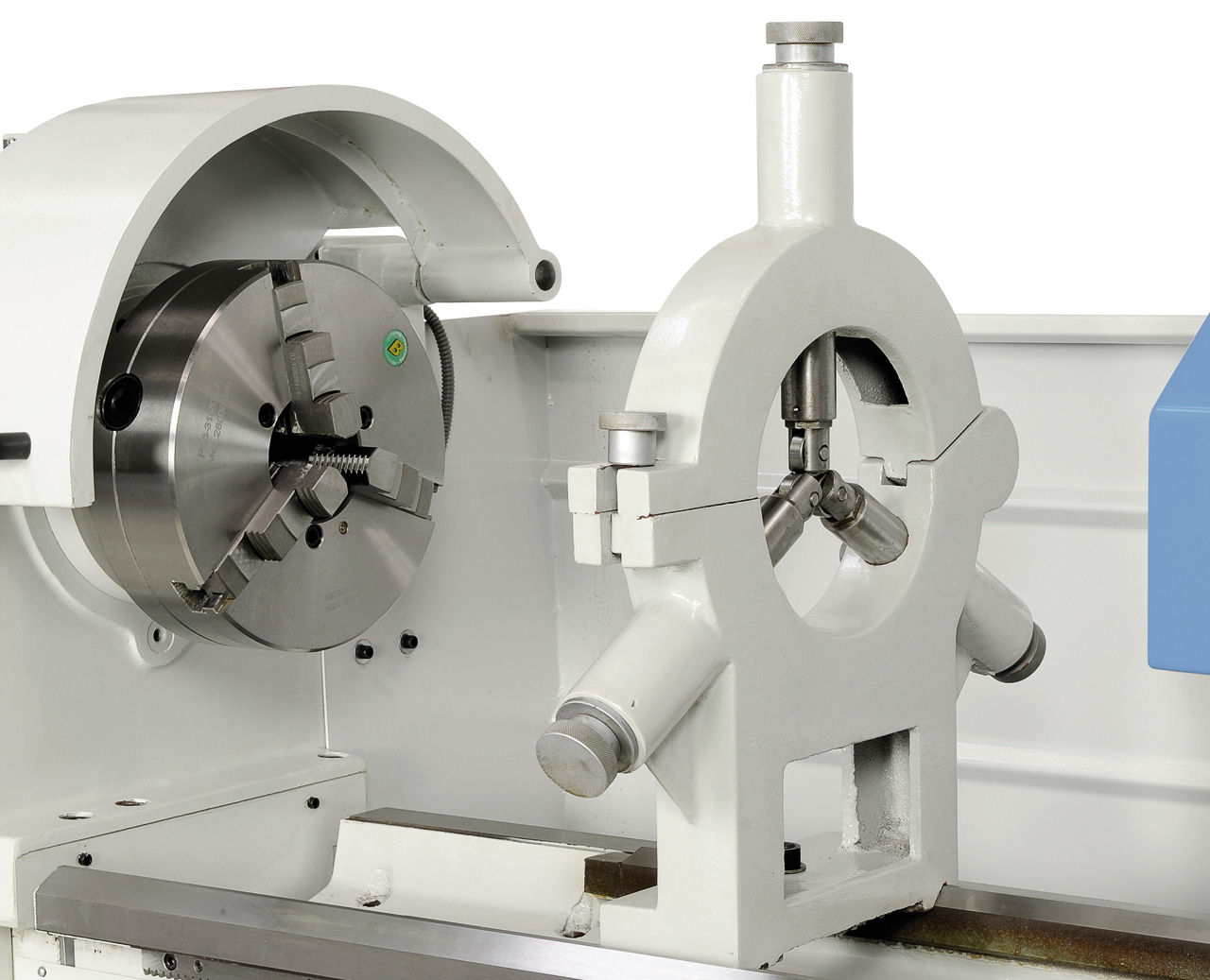

Feststehende Lünette zum Stabilisieren von langen Werkstücken
Feststehende Lünette zum Stabilisieren von langen Werkstücken

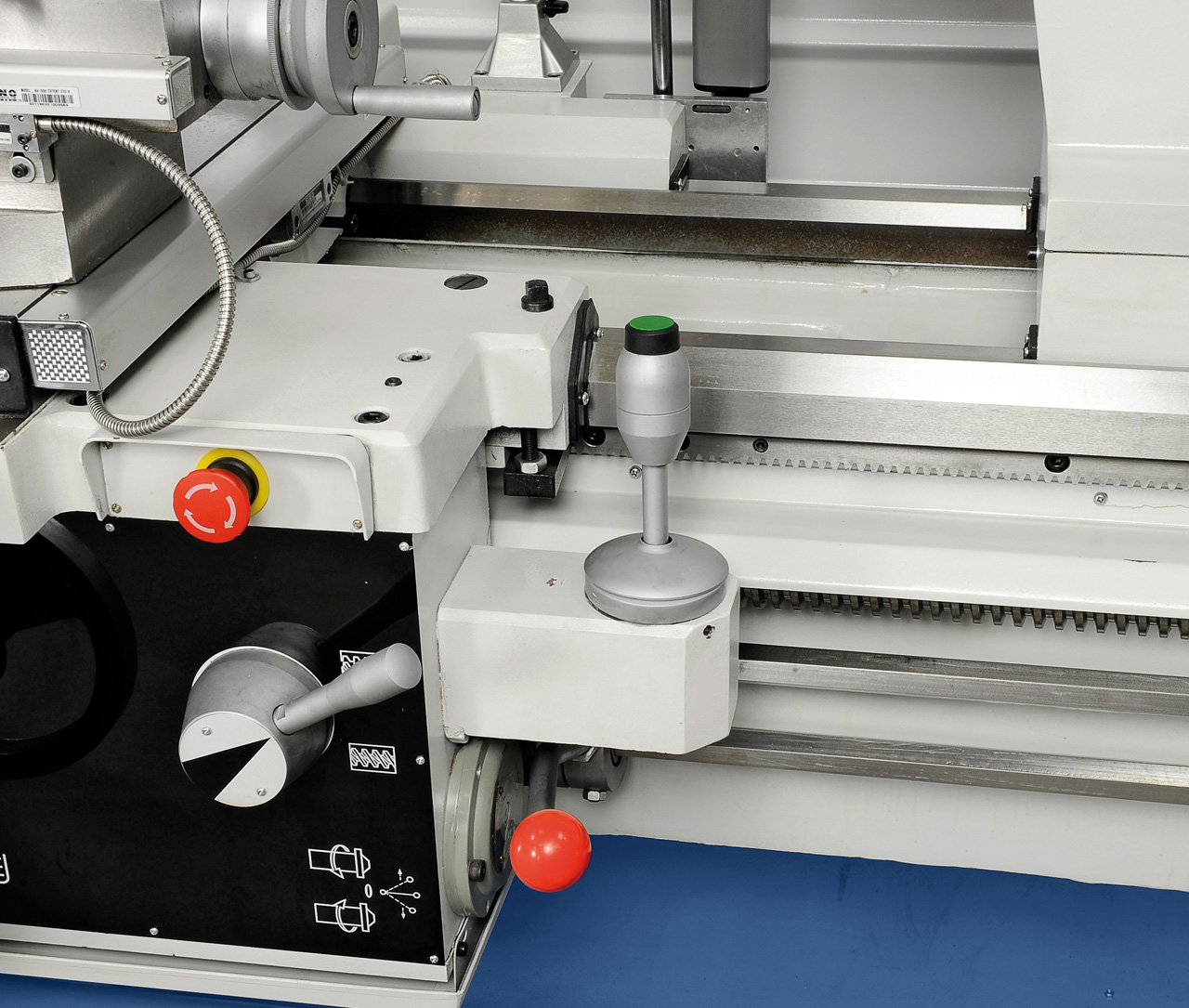

Serienmäßig mit Eilgang zur Reduzierung der Nebenzeiten
Serienmäßig mit Eilgang zur Reduzierung der Nebenzeiten

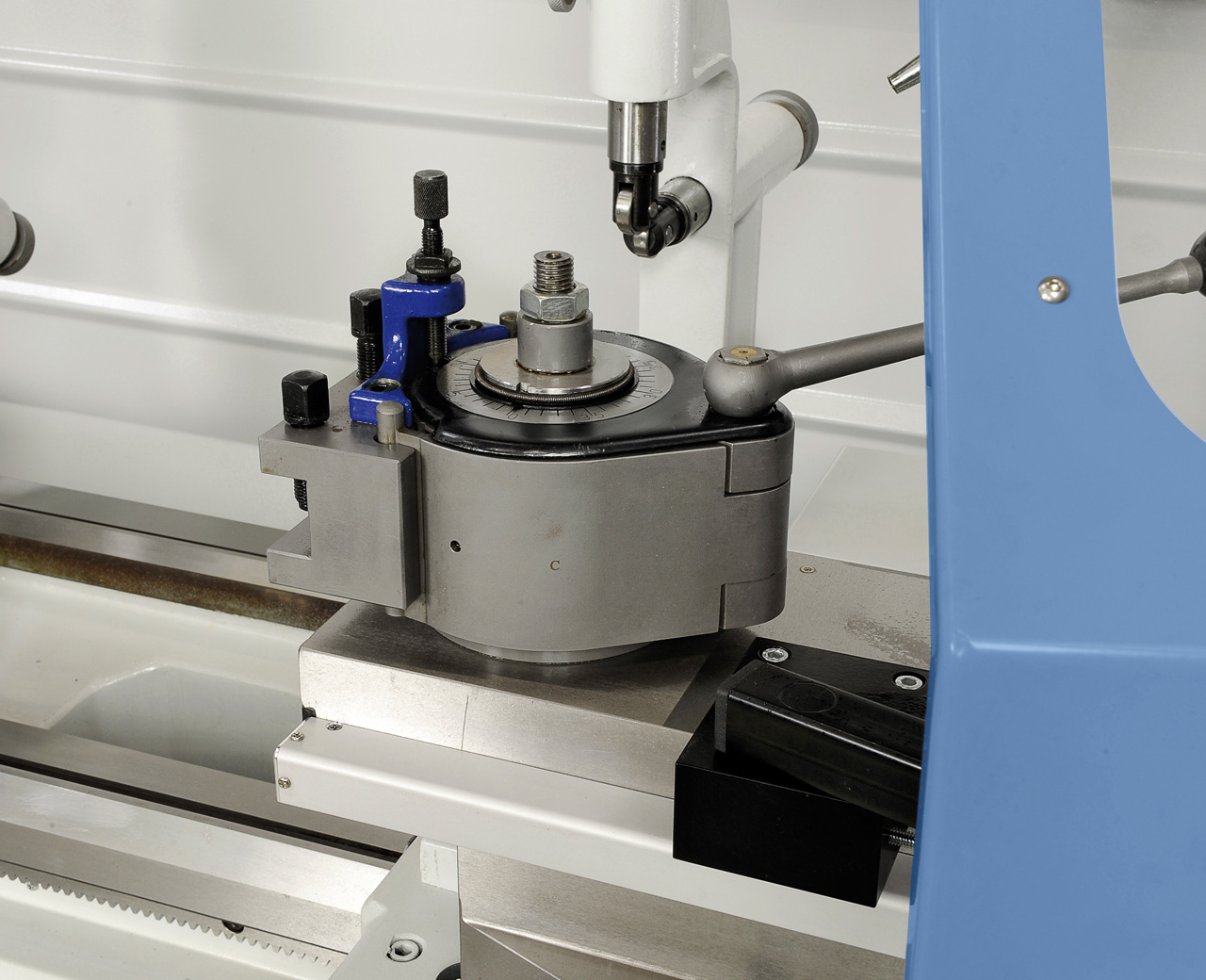

Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit
Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit

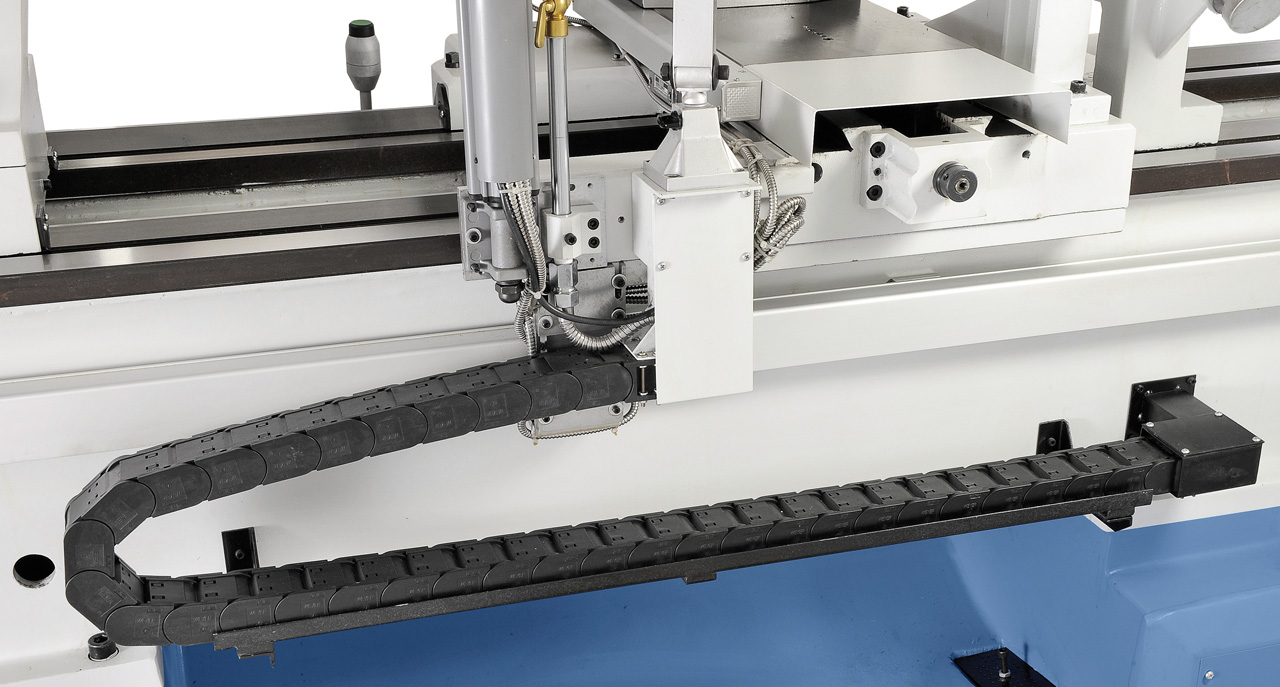

Inklusive Kabelführung über Energiekette
Inklusive Kabelführung über Energiekette

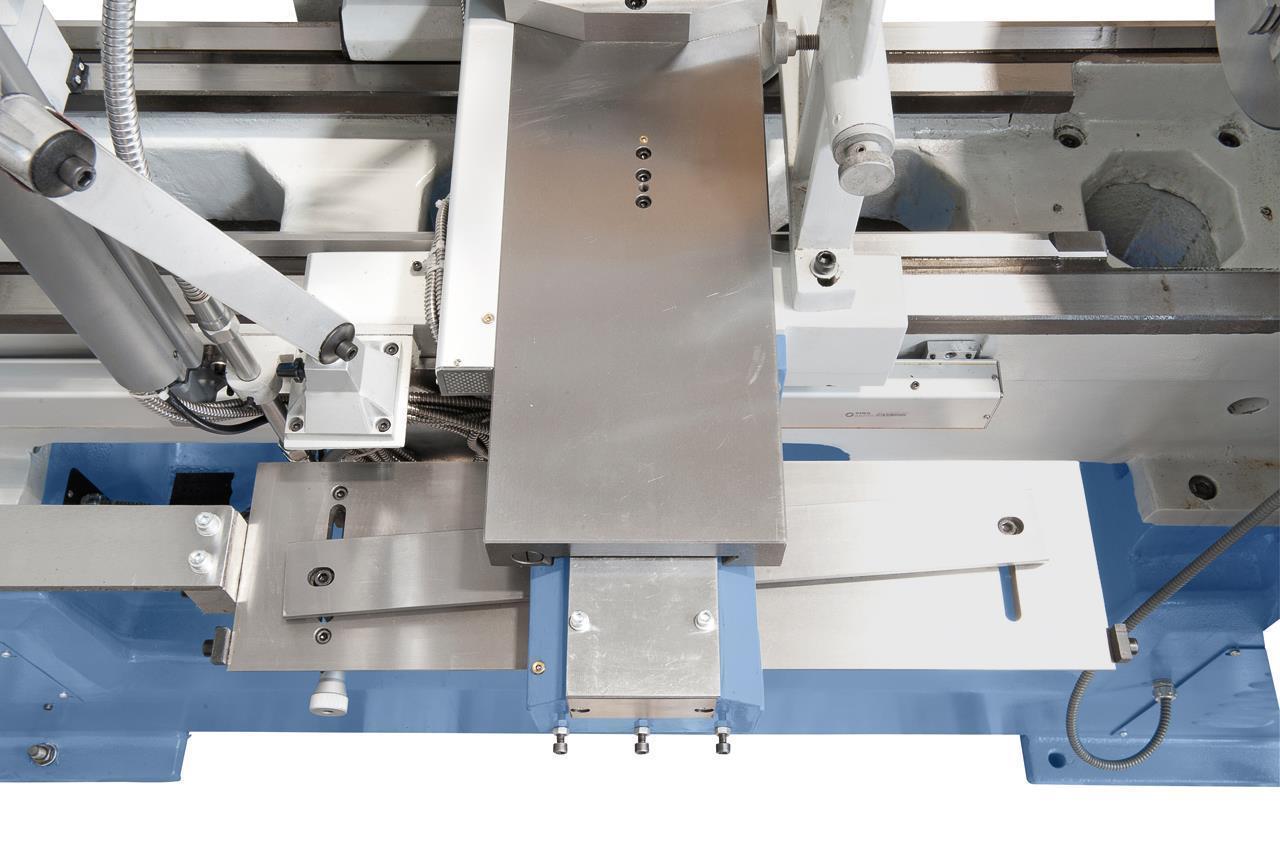

Kegeldreheinrichtung optional erhältlich, Drehlänge 405 mm, Einstellwinkel ± 8°
Kegeldreheinrichtung optional erhältlich, Drehlänge 405 mm, Einstellwinkel ± 8°
Produktsicherheit

Informationen zur Produktsicherheit:
  • Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
  • Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
  • Lassen Sie nur geschultes Personal die Maschine bedienen
  • Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
  • Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
  • Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
  • Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
  • Benutzen Sie Original-Ersatzteile und Zubehör
  • Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
  • Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
  • Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
  • Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
  • Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
  • Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
  • Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
  • Nehmen Sie keine Veränderung an der Maschine vor

Hersteller:
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Österreich
Telefon: +43 (0) 732/664015
Fax: +43 (0) 732/664015-9
Mail: bernardo@pwa.at

Bei Fragen zum Produkt über "Kontakt" hier im Shop.

Bernardo

Zu diesem Produkt empfehlen wir Ihnen:

03-1813 Bernardo Zubehör für Drehmaschinen Kegeldreheinrichtung für Titan 660 + 800 / Vario
03-1813 Bernardo Zubehör für Drehmaschinen Kegeldreheinrichtung...
Kegeldreheinrichtung zur nachträglichen Montage an den Maschinen:
  • Titan 660 x 1500
  • Titan 660 x 2000
  • Titan 660 x 3000
  • Titan 800 x 2000
  • Titan 800 x 3000
  • Titan 660 x 1500 Vario
  • Titan 660 x 2000 Vario
  • Titan 660 x 3000 Vario
  • Titan 800 x 2000 Vario
  • Titan 800 x 3000 Vario
910,16 EUR
