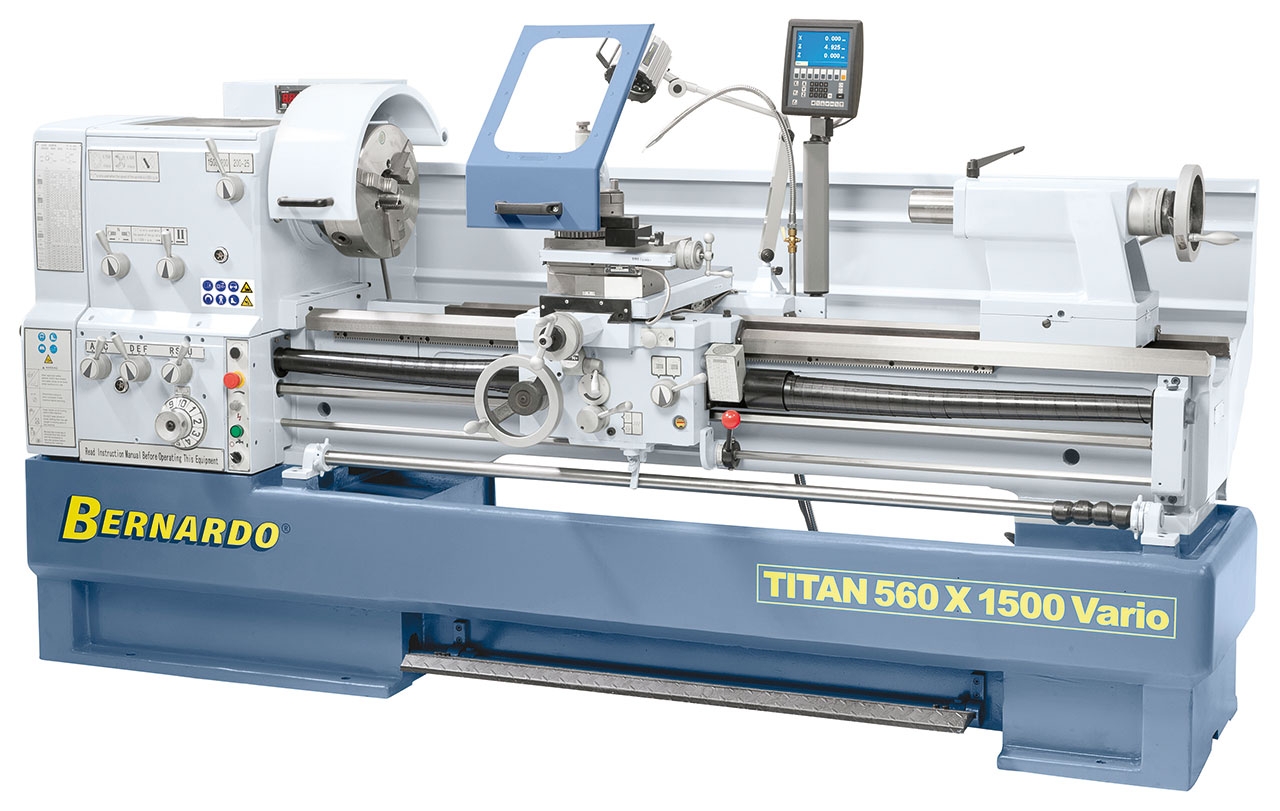

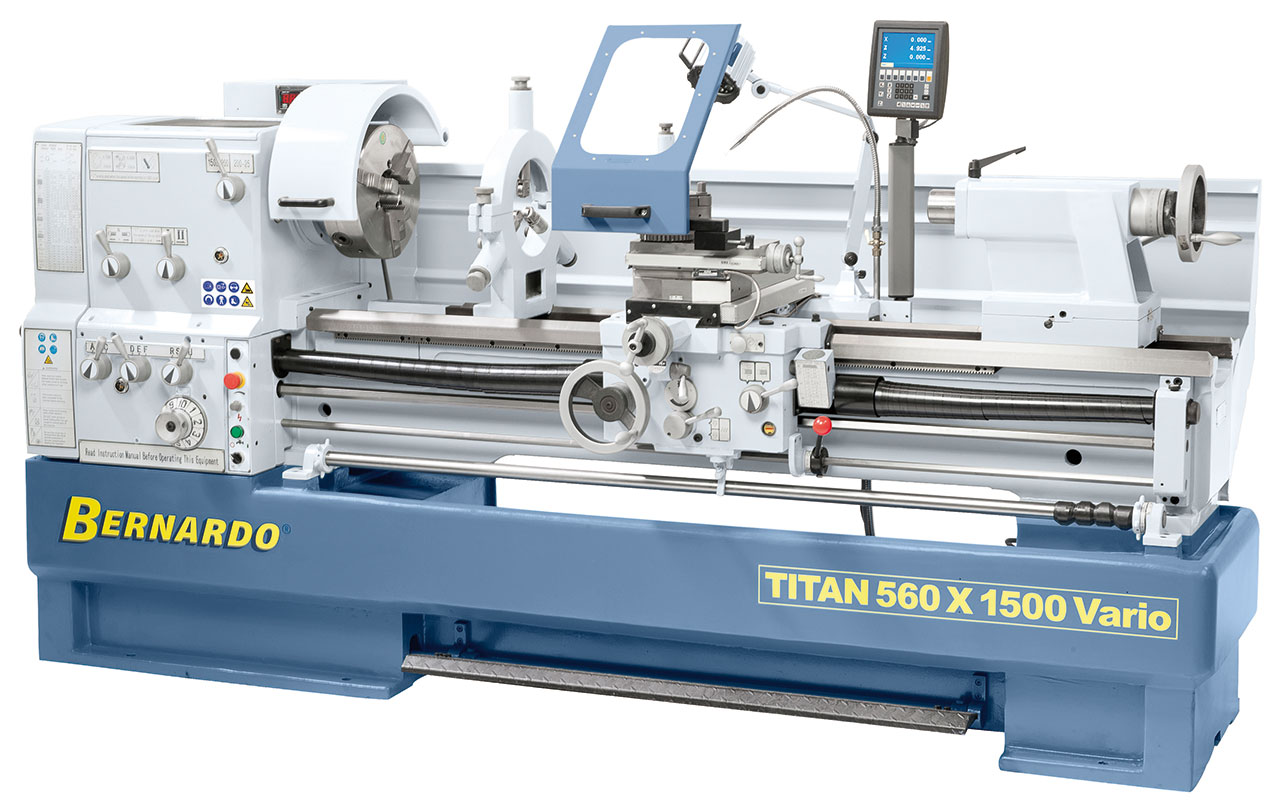

03-1348XL Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 560 x 1500 Vario
03-1348XL Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 560 x 1500 Vario
Beschreibung:
Die Produktionsdrehmaschine Titan 560 Vario ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige, Schnellwechselstahlhalter,....) wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 1500 U/min ausgestattet, dadurch kann die Drehzahl optimal an das Werkstück und die Vorschub-geschwindigkeit angepasst werden.
Features:
Lieferumfang:
Einfache Bedienung, alle Schaltund Bedienelemente übersichtlich am Getriebekopf angebracht.
Optional lieferbar: Zentrierkegel diam. 150 mm zum Spannen von Rohren.
Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Vorteil des Bernardo-Stahlfutters PS3€“315 mm / D8: erhöhte Rundlaufgenauigkeit und längere Lebensdauer.

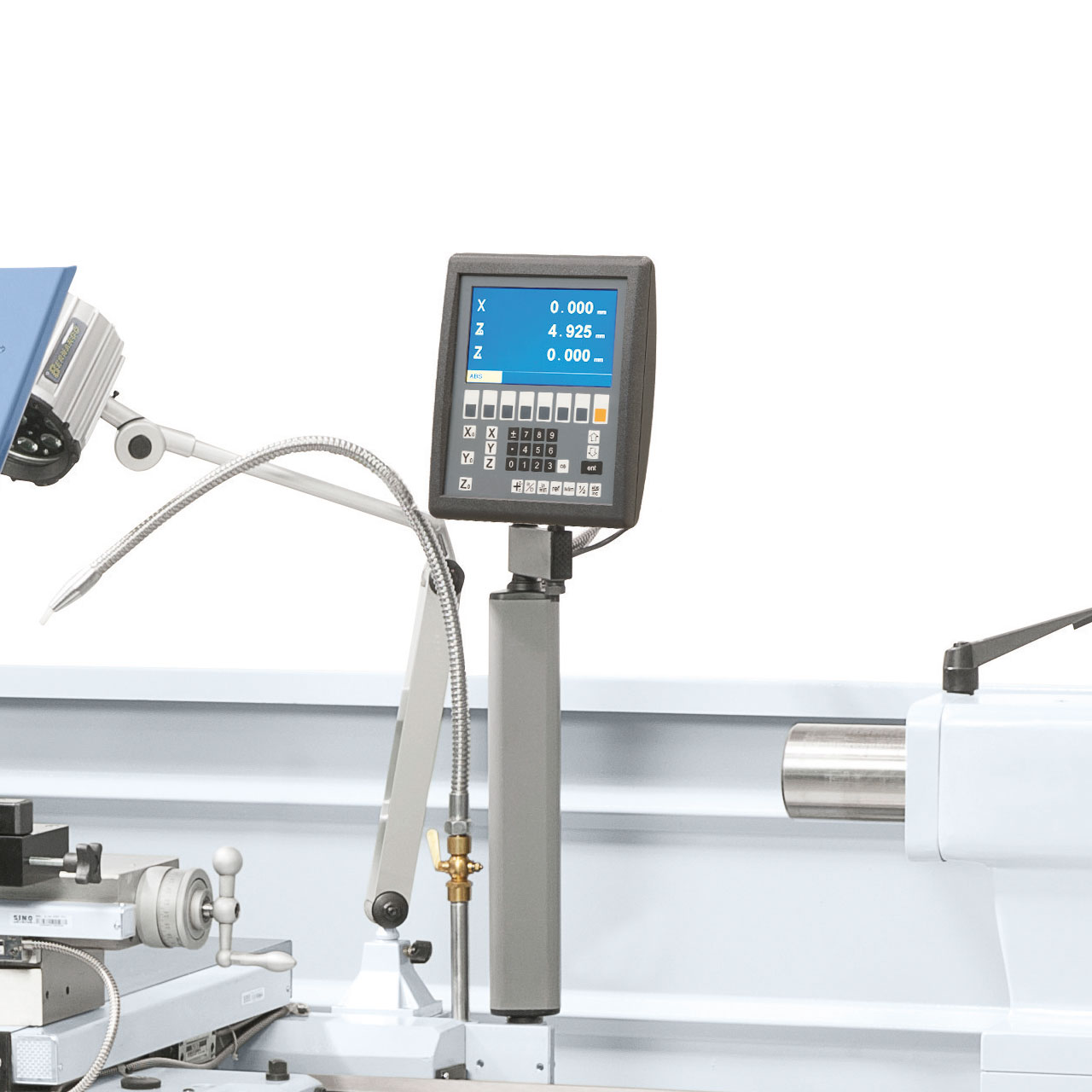

Durch die digitale Positionsanzeige wird eine Produktivitätssteigerung bis zu 50% erzielt.
Kegeldreheinrichtung optional erhältlich, Drehlänge 455 mm, Einstellwinkel ± 8°
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Die Produktionsdrehmaschine Titan 560 Vario ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige, Schnellwechselstahlhalter,....) wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 1500 U/min ausgestattet, dadurch kann die Drehzahl optimal an das Werkstück und die Vorschub-geschwindigkeit angepasst werden.
Features:
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugsspindel
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

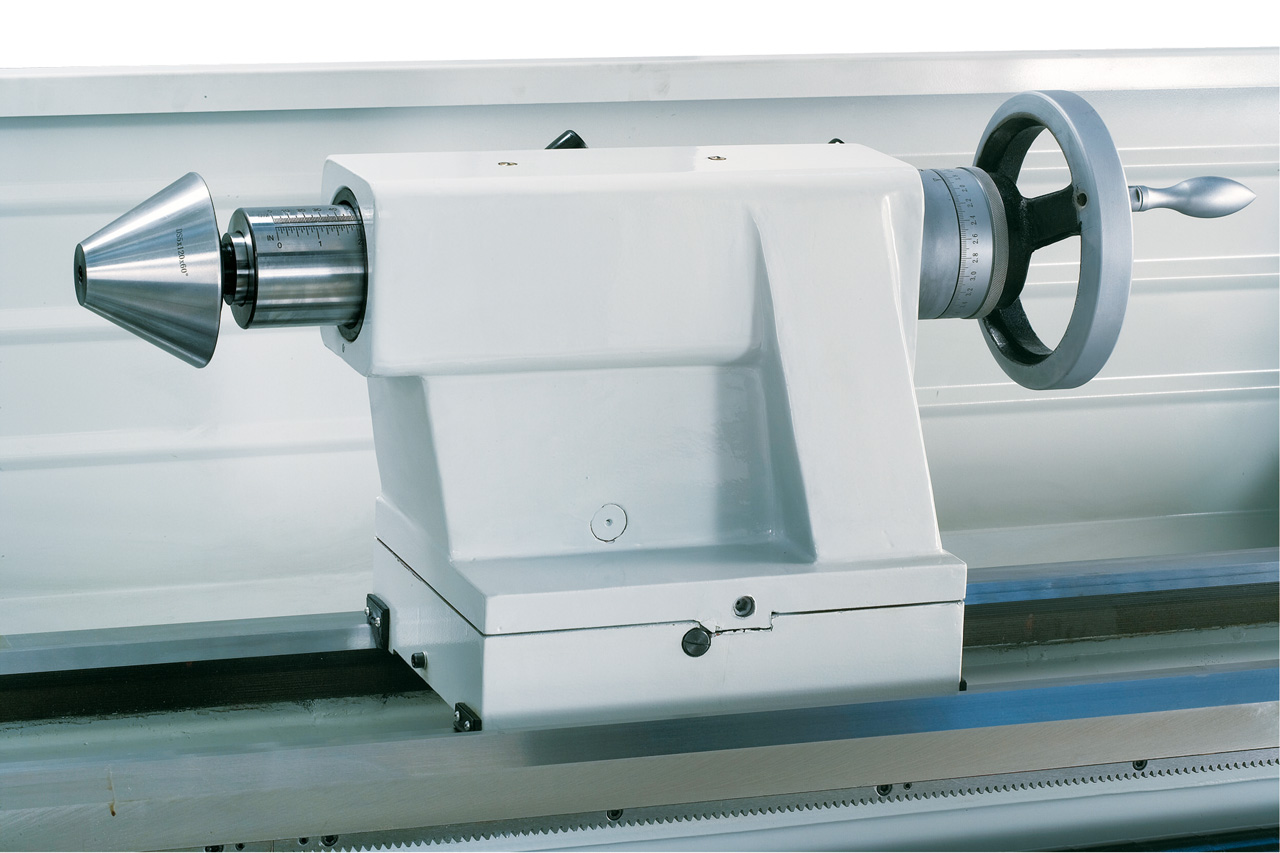

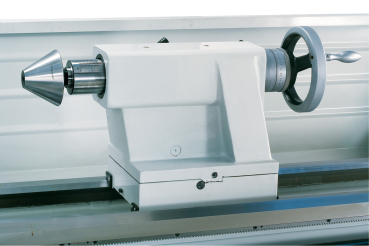

- Reitstock kann zum Kegeldrehen verstellt werden
- Zentralschmierung für den Bettschlitten
| Spitzenweite | 1500 mm |
| Spitzenhöhe | 280 mm |
| Umlaufdurchmesser über Bett | 560 mm |
| Umlaufdurchmesser über Kröpfung | 785 mm |
| Umlaufdurchmesser über dem Bettschlitten | 350 mm |
| Bettbreite | 350 mm |
| Spindelbohrung | 105 mm |
| Spindelaufnahme | DIN 55029, D1 - 8 |
| Drehzahlbereich, 2 Stufen | 25 - 200 / 200 - 1500 U/min |
| Bereich Längsvorschübe | (35) 0,059 - 1,646 mm/U |
| Bereich Planvorschübe | (35) 0,020 - 0,573 mm/U |
| Metrische Gewinde | (47) 0,2 - 14 mm |
| Zollgewinde | (60) 2 - 112 Gg/1€œ |
| Pinolendurchmesser | 75 mm |
| Pinolenweg | 180 mm |
| Pinolenaufnahme | MK 5 |
| Motorleistung | 7,5 kW (10,0 PS) |
| Maschinenabmessung (B x T x H) | 2840 x 1150 x 1460 mm |
| Gewicht ca. | 2370 kg |
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-315 mm / D8
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- Fußpedal mit Bremsfunktion nach CE

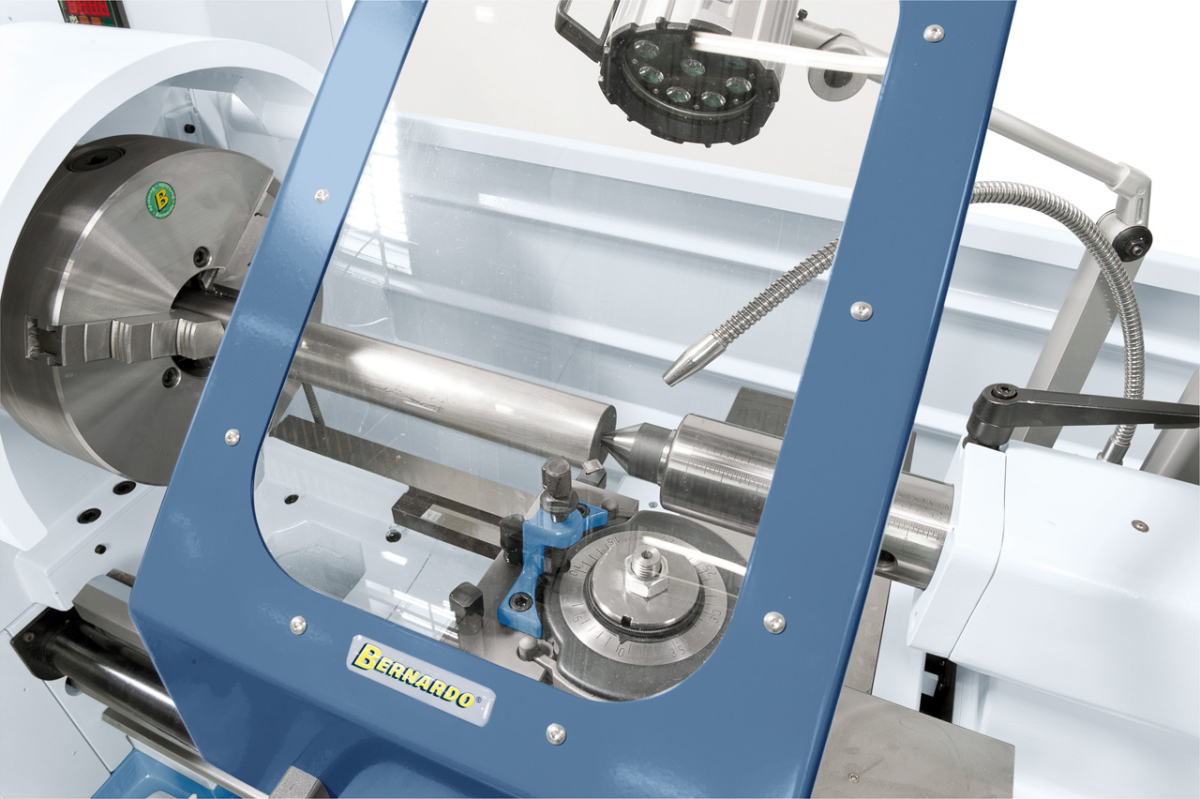

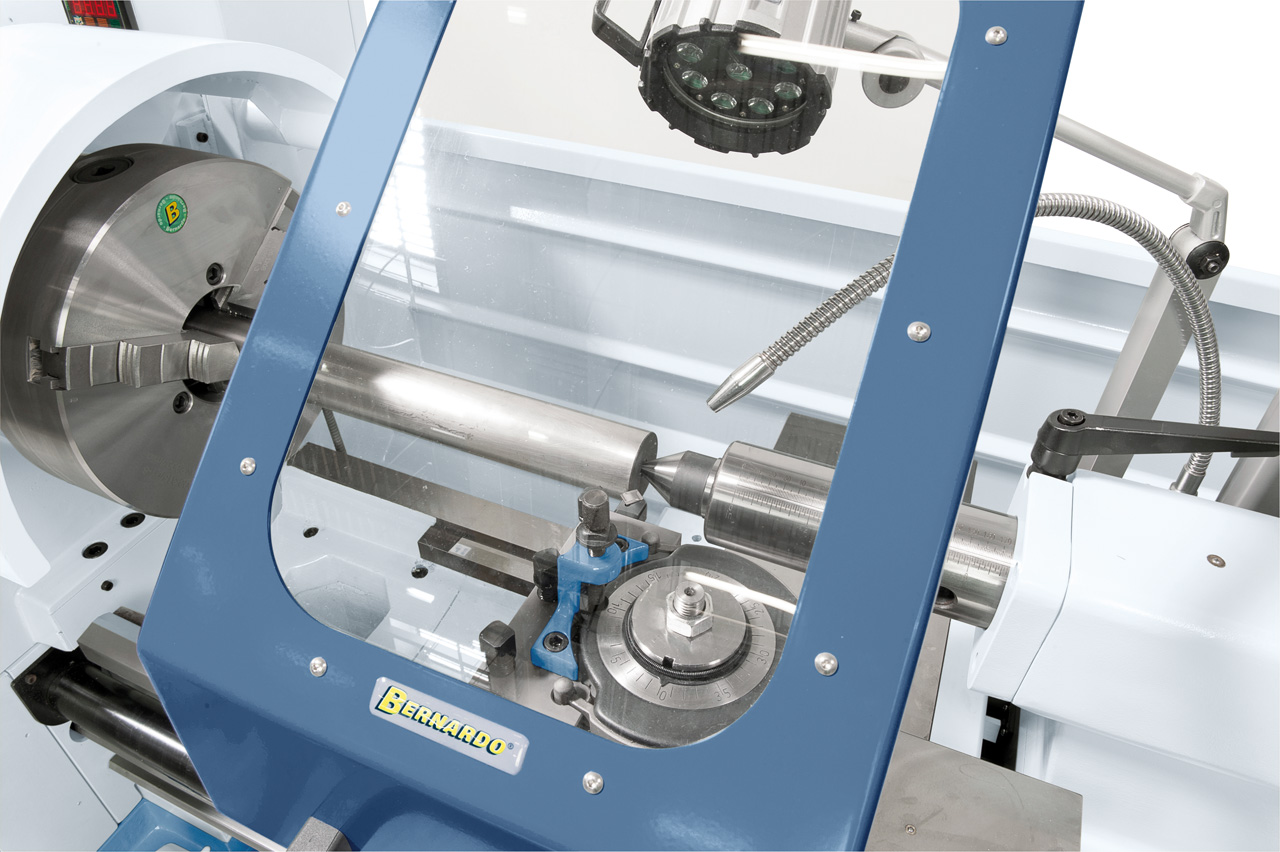

- Schutzeinrichtung bei Schnellwechselstahlhalter
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Aufspannscheibe 450 mm
- 2 Zentrierspitzen
- Frequenzumrichter
- Rutschkupplung
- Kühlmitteleinrichtung
- Schnellwechselstahlhalter mit 4 Einsätzen
- Wechselräder
- Reduzierhülse
- Gewindeuhr
- Spänerückwand
- Bedienwerkzeug

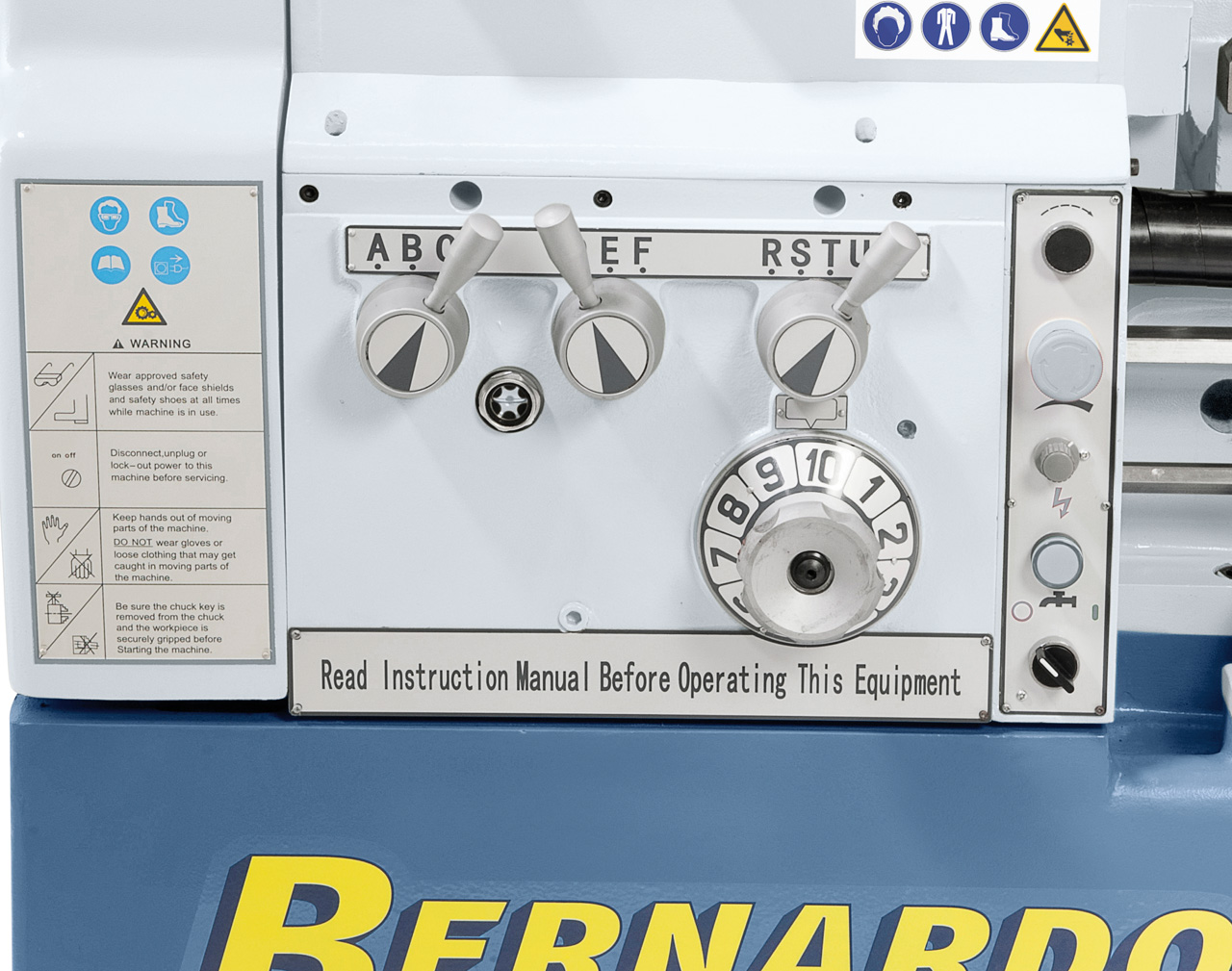

Einfache Bedienung, alle Schaltund Bedienelemente übersichtlich am Getriebekopf angebracht.
Optional lieferbar: Zentrierkegel diam. 150 mm zum Spannen von Rohren.

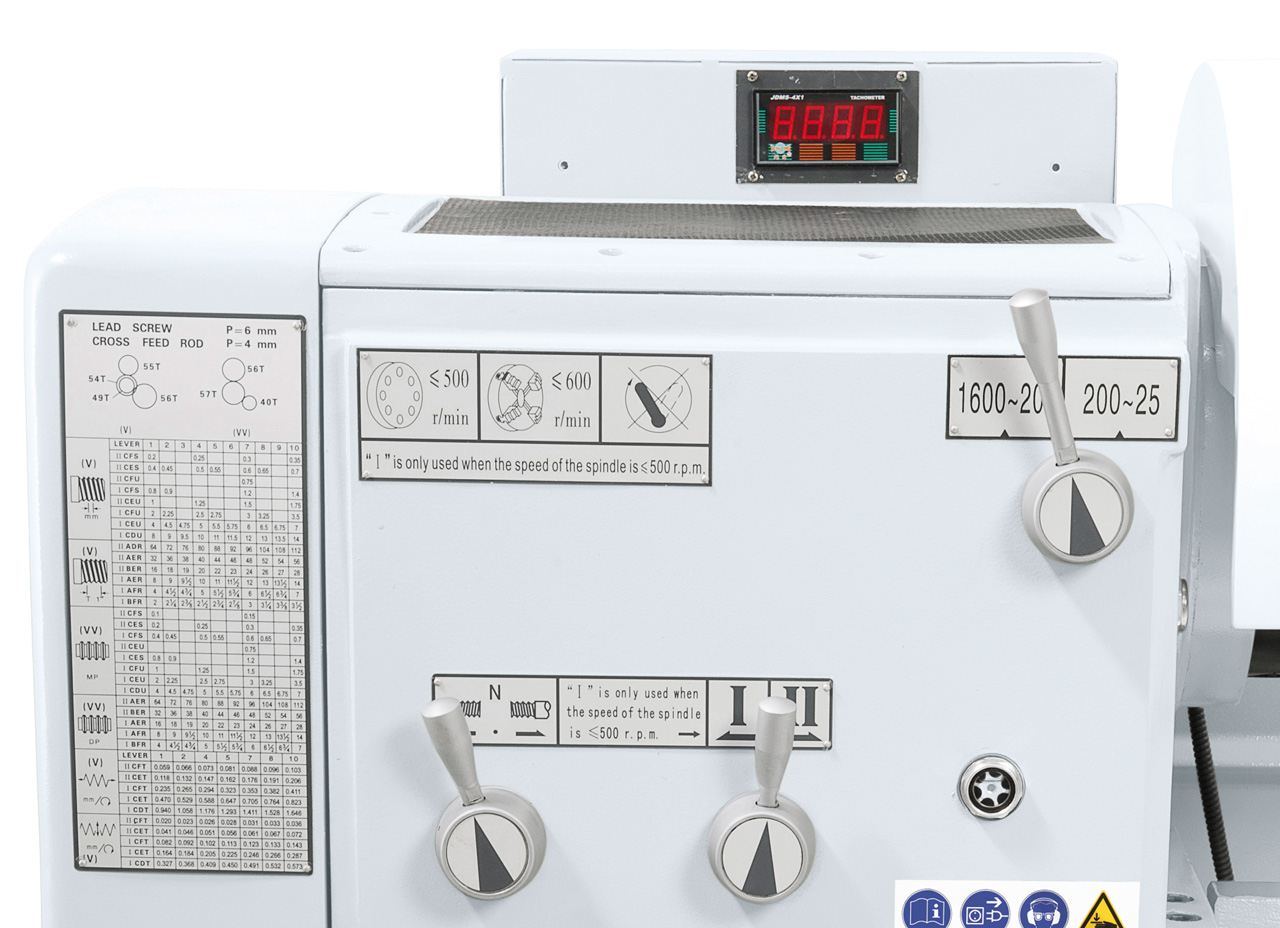

Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Vorteil des Bernardo-Stahlfutters PS3€“315 mm / D8: erhöhte Rundlaufgenauigkeit und längere Lebensdauer.
Durch die digitale Positionsanzeige wird eine Produktivitätssteigerung bis zu 50% erzielt.

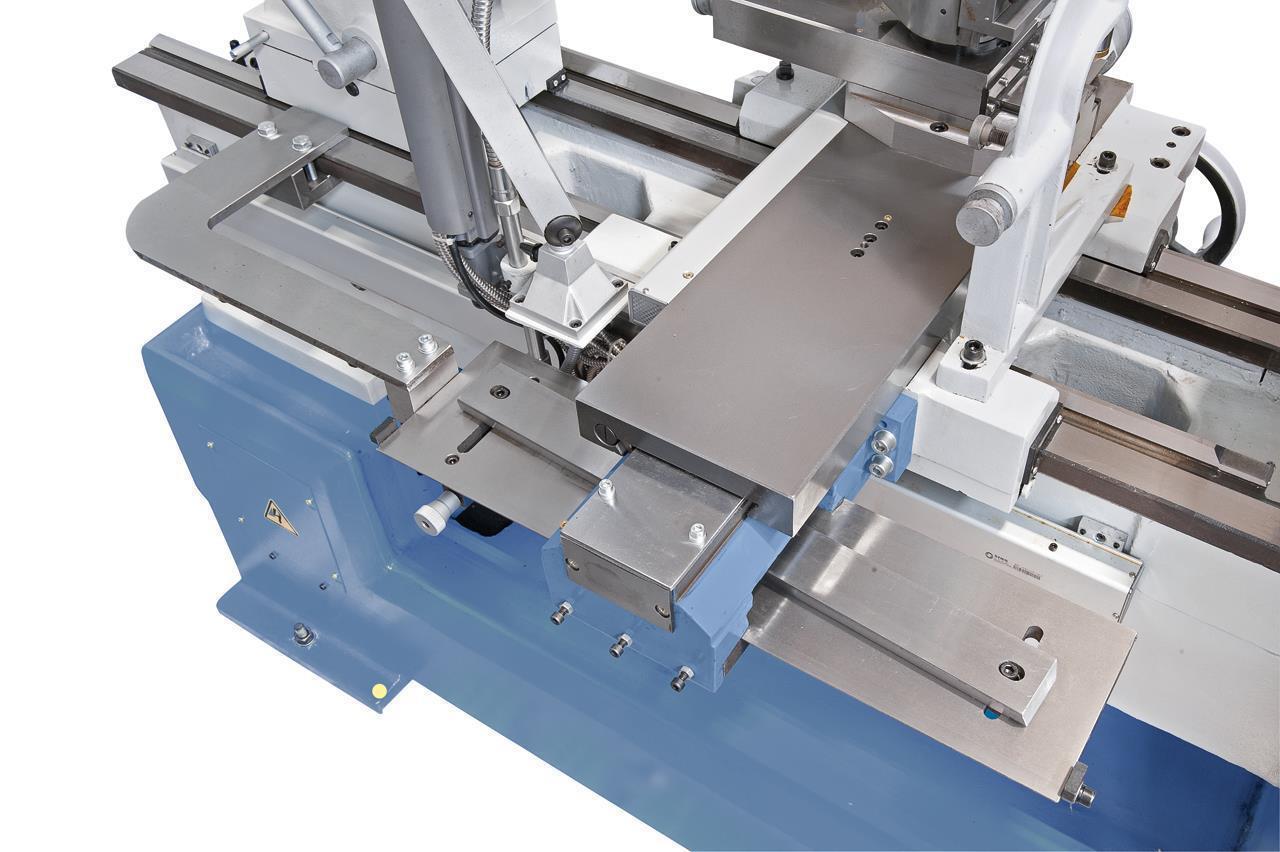

Kegeldreheinrichtung optional erhältlich, Drehlänge 455 mm, Einstellwinkel ± 8°
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
