Beschreibung:

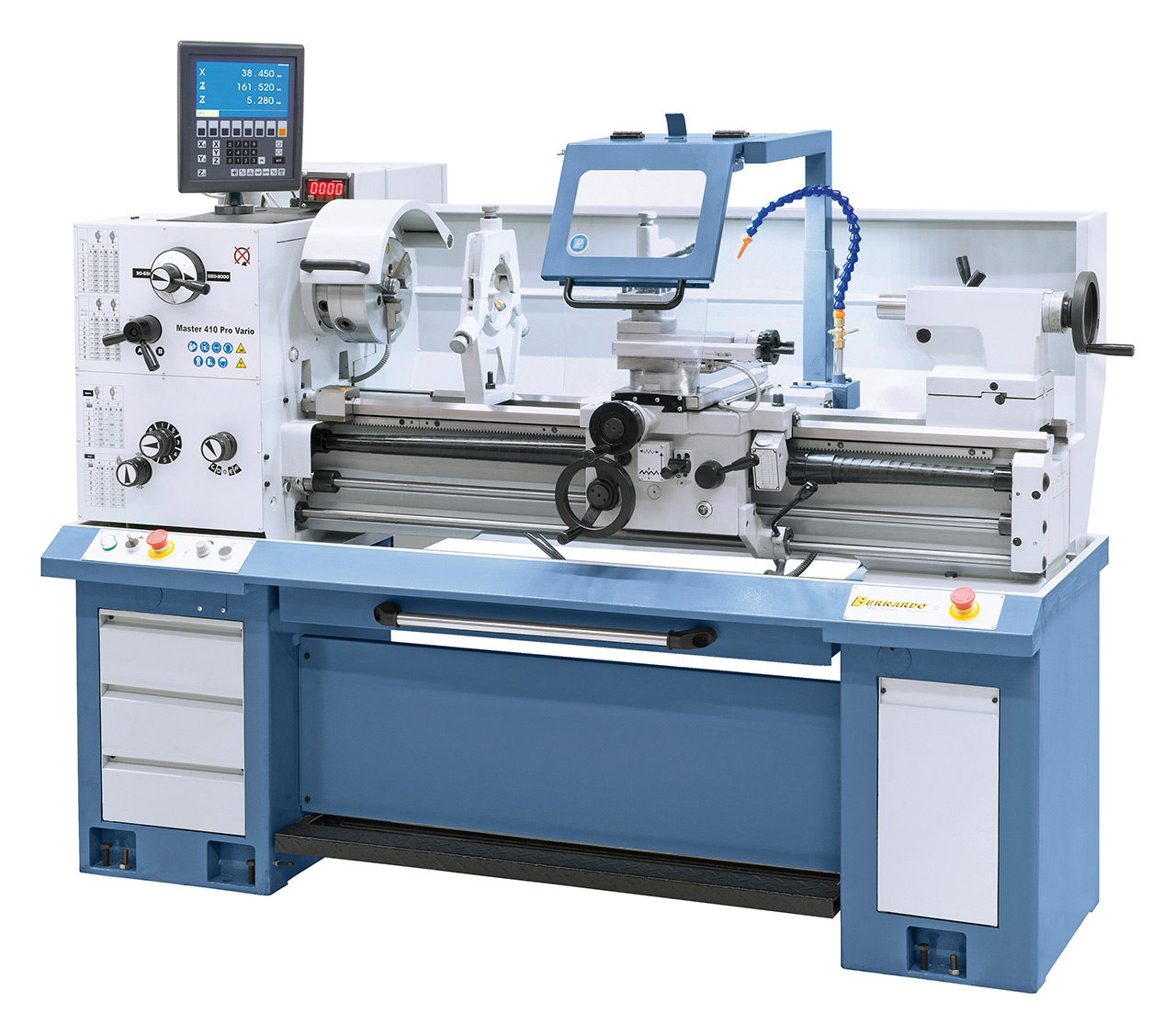

Die Master 410 Pro Vario ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 410 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,....) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Features:- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstanter Drehzahl unter Last
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase (= 0,009 mm)
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 205 mm |
| Umlaufdurchmesser über Bett | 410 mm |
| Umlaufdurchmesser über Kröpfung* | 530 mm |
| Umlaufdurchmesser über Schlitten | 260 mm |
| Bettbreite | 205 mm |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | DIN 55029, D1-5 |
| Drehzahlbereich, 2 Stufen | 30 - 550 / 550 - 3000 U/min |
| Bereich Längsvorschübe | (48) 0,043 - 0,653 mm/U |
| Bereich Planvorschübe | (48) 0,014 - 0,206 mm/U |
| Metrische Gewinde | (36) 0,4 - 7,0 mm |
| Zollgewinde | (28) 4 - 56 Gg/1€œ |
| Pinolendurchmesser | 45 mm |
| Pinolenweg | 125 mm |
| Pinolenaufnahme | MK 3 |
| Motorleistung | 4,0 kW (5,5 PS) |
| Maschinenabmessung (B x T x H) | 1820 x 920 x 1500 mm |
| Gewicht ca. | 754 kg |
* Bettlänge herausnehmbar: 235 mm
Lieferumfang:- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

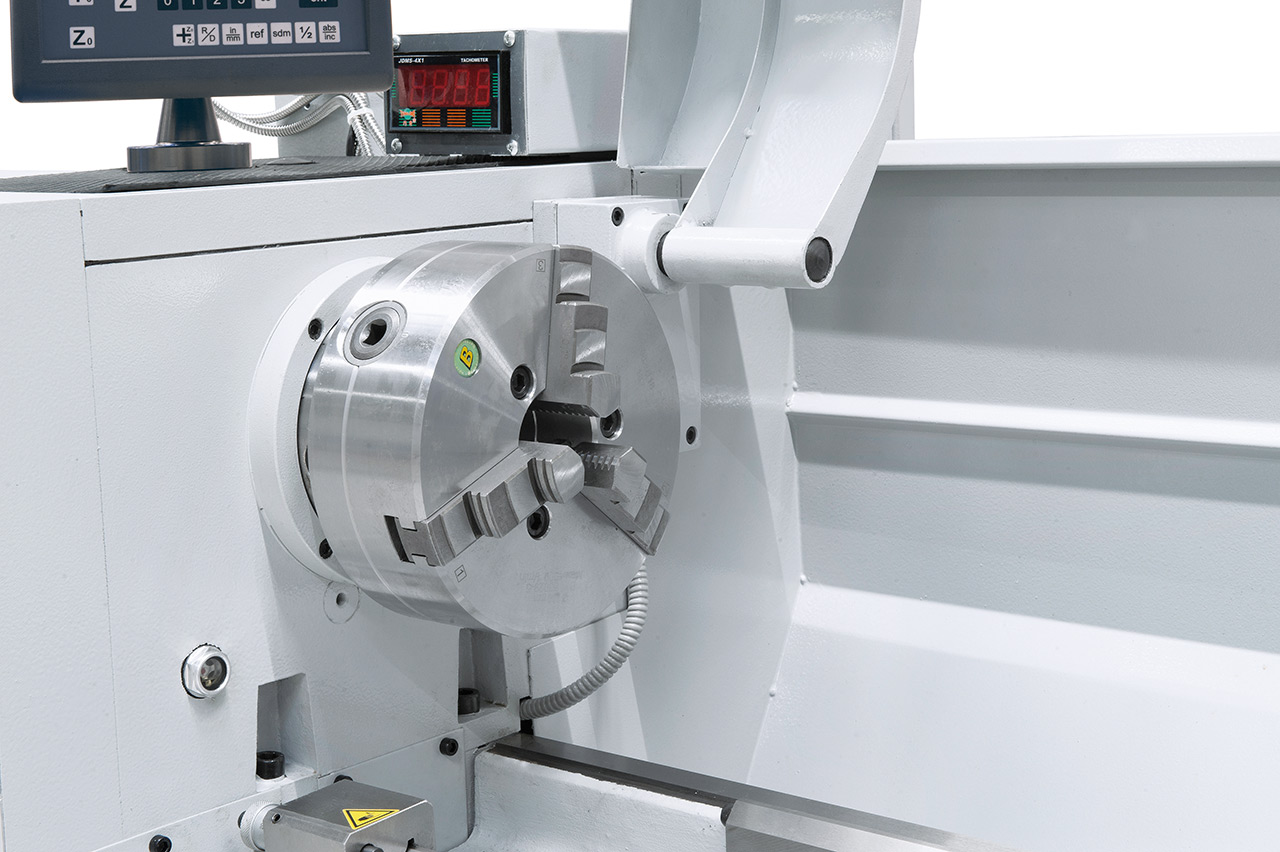

- 3-Backenfutter PO3-200 mm / D5
- Aufspannscheibe 280 mm
- Feststehende Lünette - Durchlass diam. max. 70 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Kühlmitteleinrichtung
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Mikrometerlängsanschlag
- Rutschkupplung
- Gewindeuhr
- Erstbefüllung mit Shell Tellus 46
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Ausziehbare Spänewanne
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse

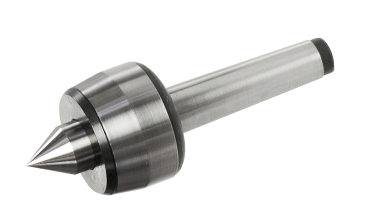

- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Spänerückwand
- Untergestell
- Bedienwerkzeug

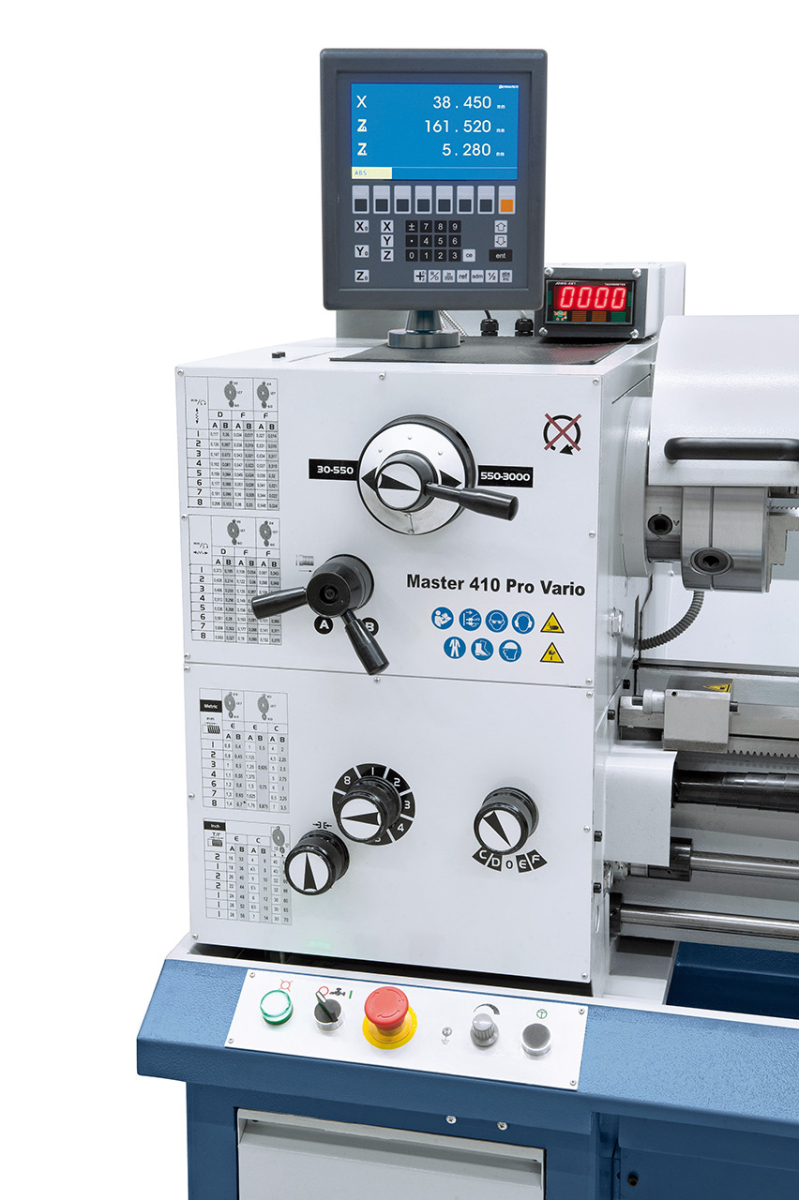

Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend. Elektronisch, stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.

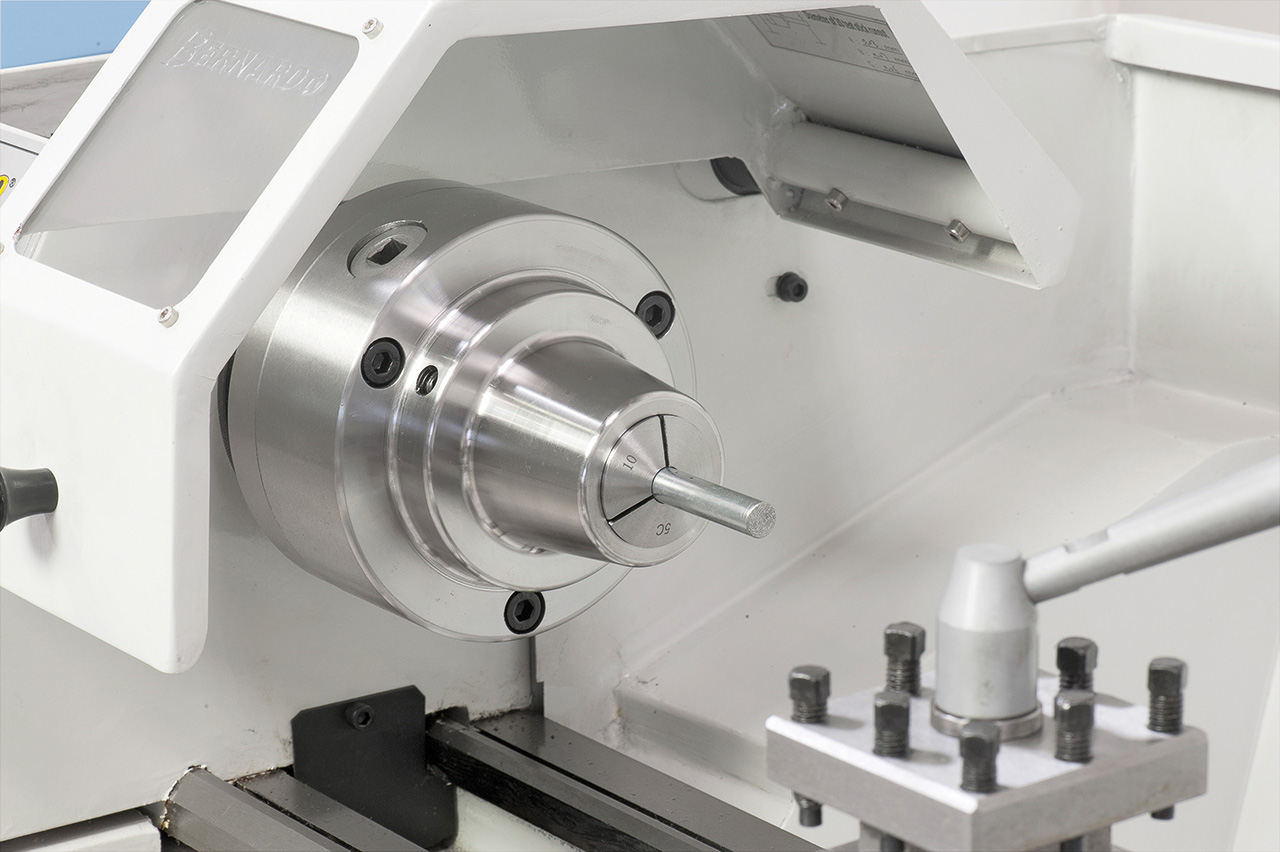

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.

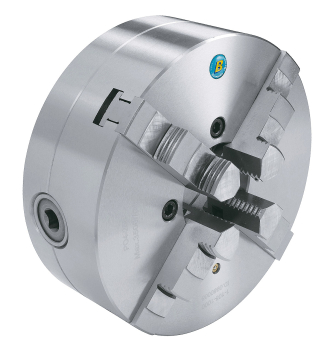

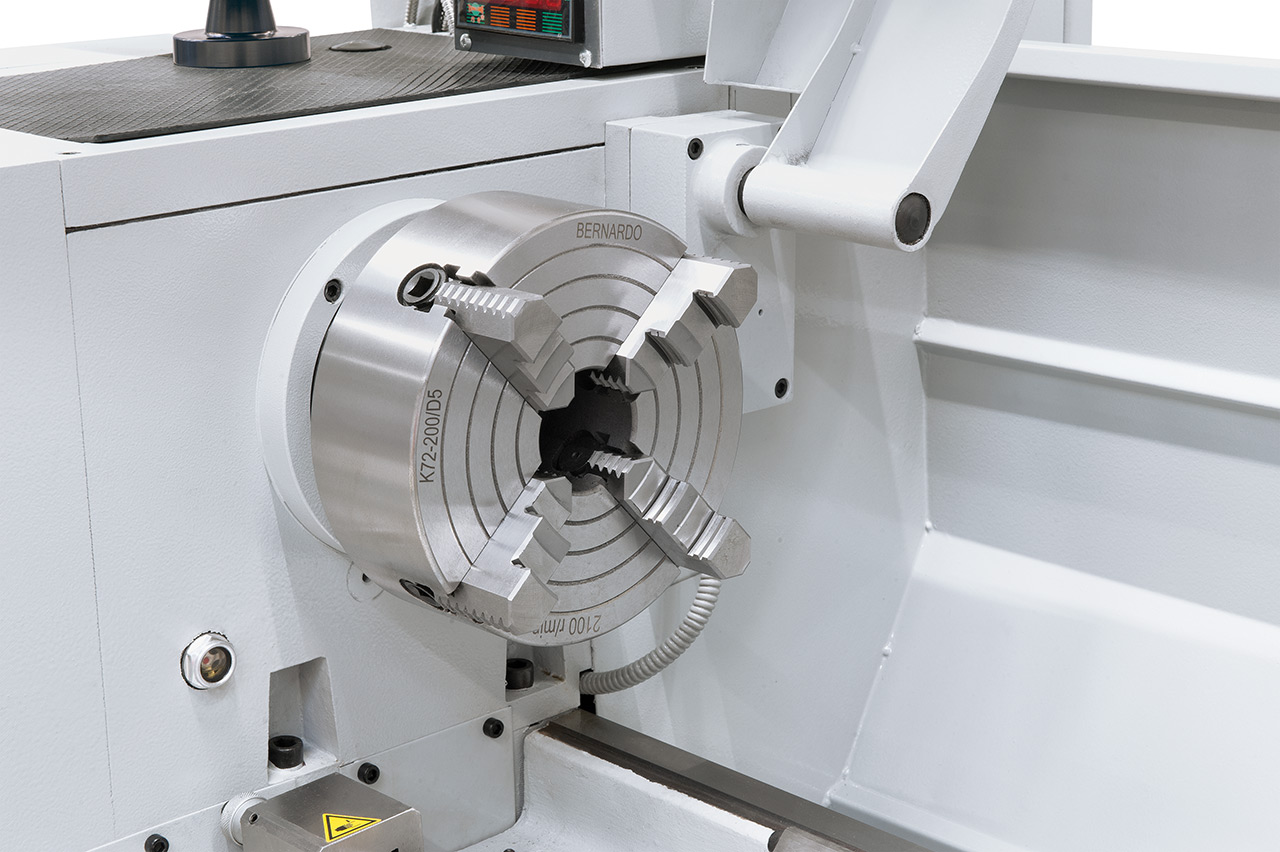

Zentrisch spannendes 4-Backenfutter 200 mm, optimal für Vierkant-Werkstücke (Option).
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).

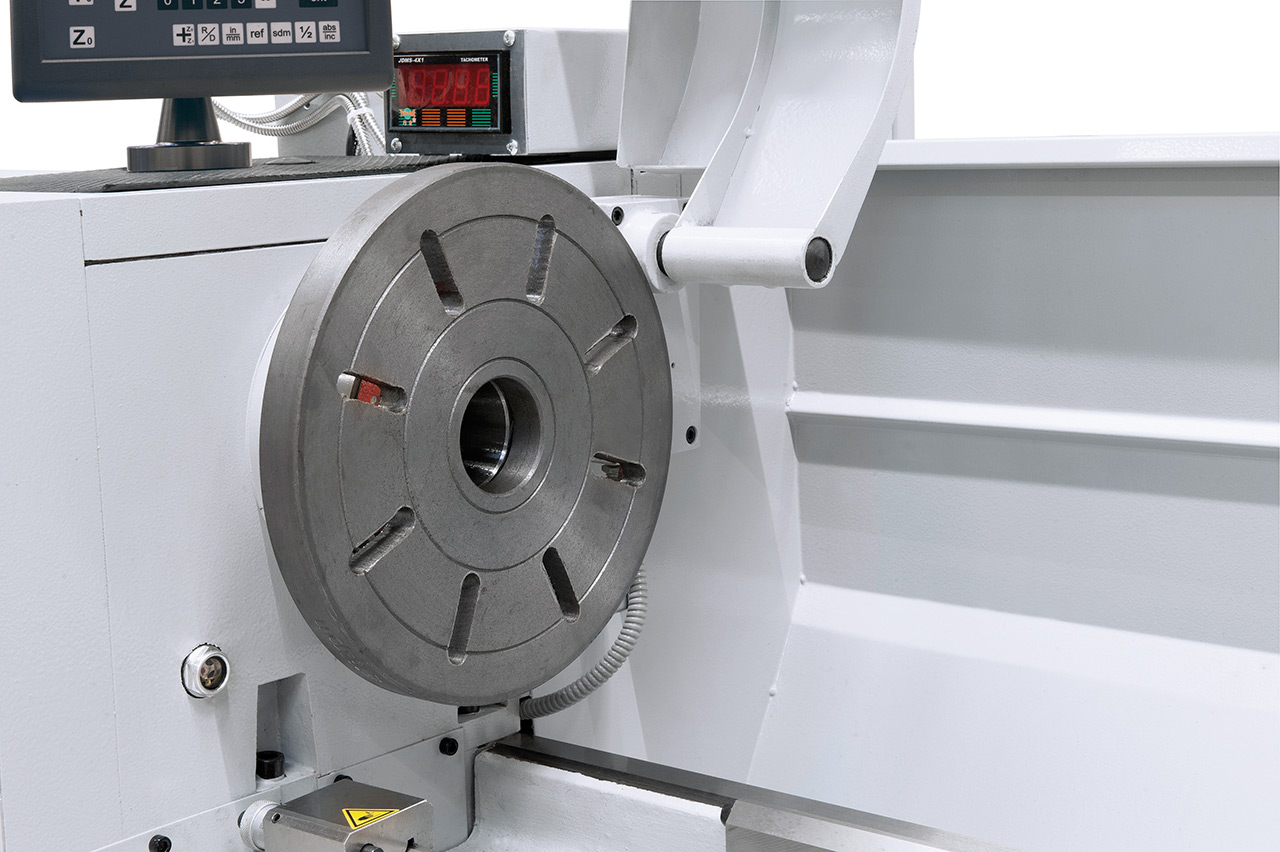

Planscheibe 200 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
