03-1035 Bernardo Leitspindeldrehmaschinen Profi 300 V
03-1035 Bernardo Leitspindeldrehmaschinen Profi 300 V
Beschreibung:

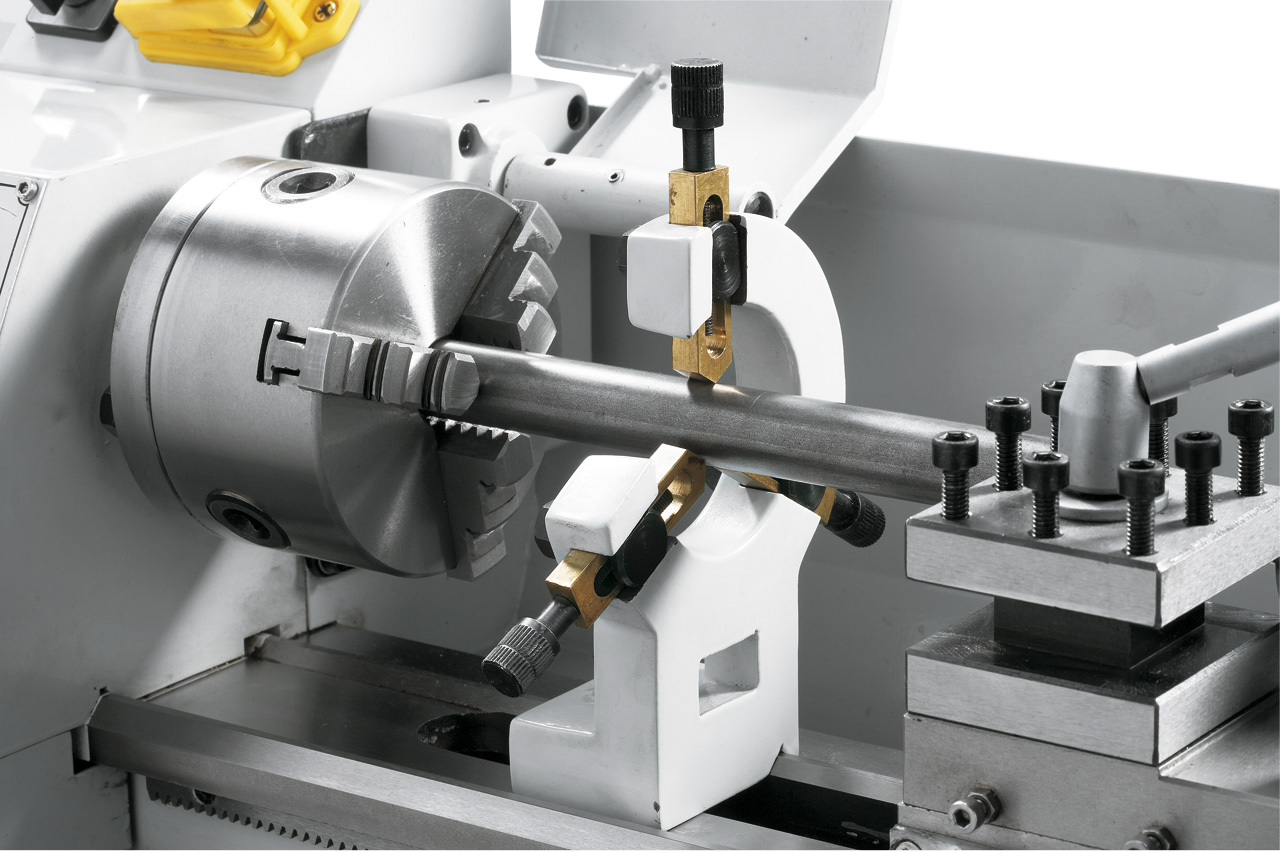

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.
Planscheibe 100 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken
Für universellen Einsatz ist optional eine Mitlaufende Körnerspitze Type SMA mit 7 auswechselbaren Einsätzen lieferbar.

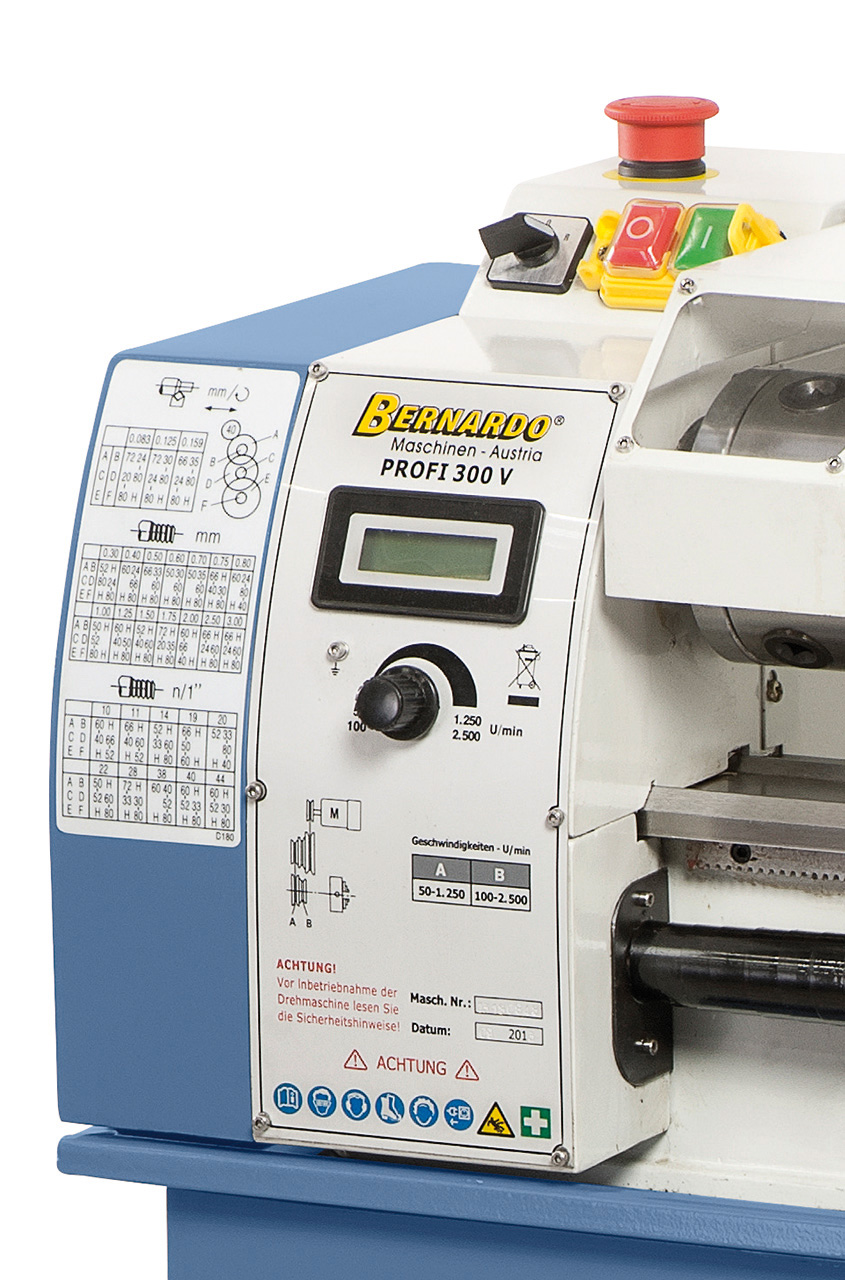

Alle Bedienelemente sowie sämtliche Tabellen übersichtlich am Spindelkopf angebracht.

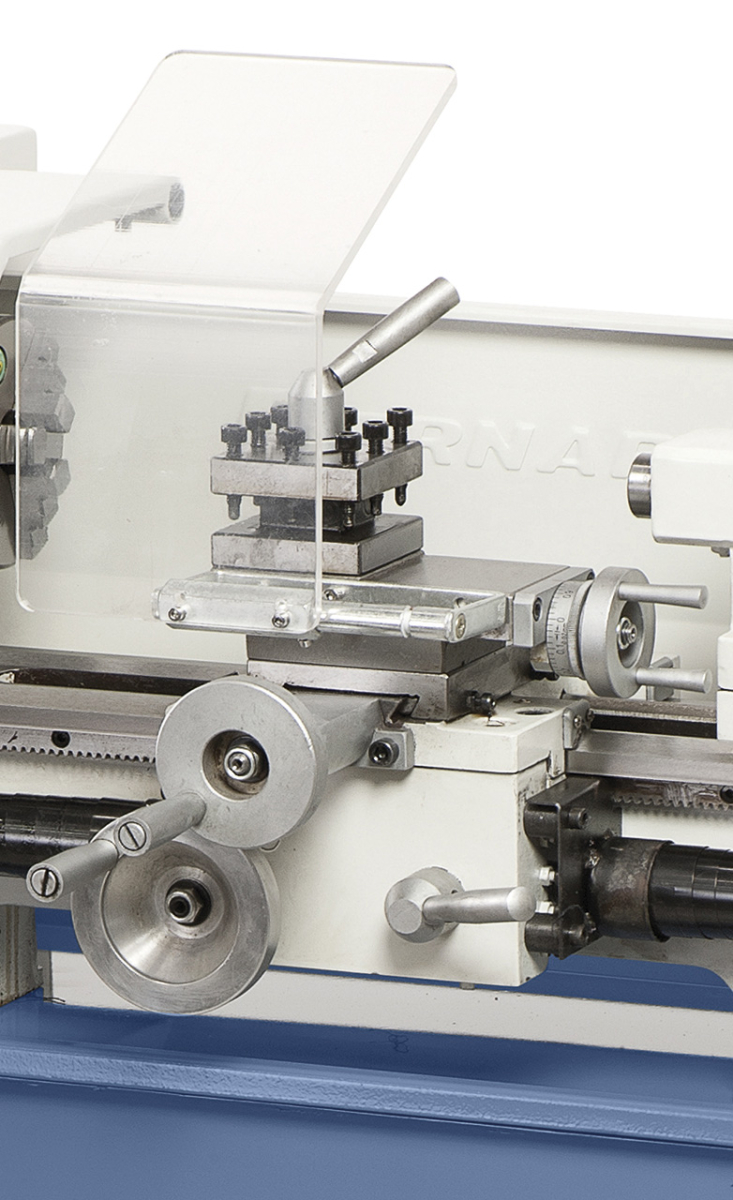

Leichtgängiger und präziser Schlitten mit Obersupport, lange Lebensdauer durch spielfrei nachstellbare Keilleisten.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Beschreibung:

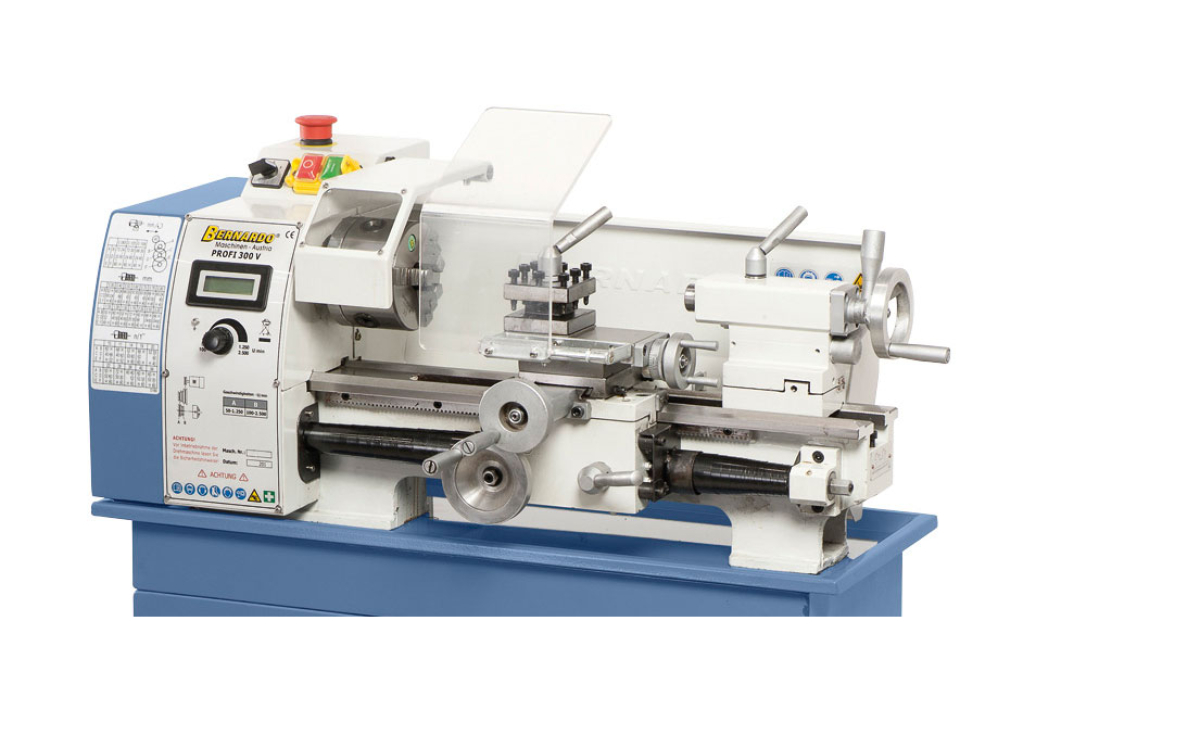

Die präzise Tischdrehmaschine Profi 300 V ist unser Topmodell im Bereich Drehen bis 300 mm Spitzenweite. Durch die stufenlose Einstellung der Drehzahl findet diese Maschine Ihren Einsatzbereich beim anspruchsvollen Feinmechaniker und Modellbauer.
Features:
- Stufenlose Einstellung der Drehzahl
- Schalt- und Bedienelemente übersichtlich angeordnet
- Prismenbett induktiv gehärtet und geschliffen
- Hohe Rundlaufgenauigkeit der Spindelnase (= 0,009) aufgrund Präzisionskugellager
- 3 frei wählbare Längsvorschübe

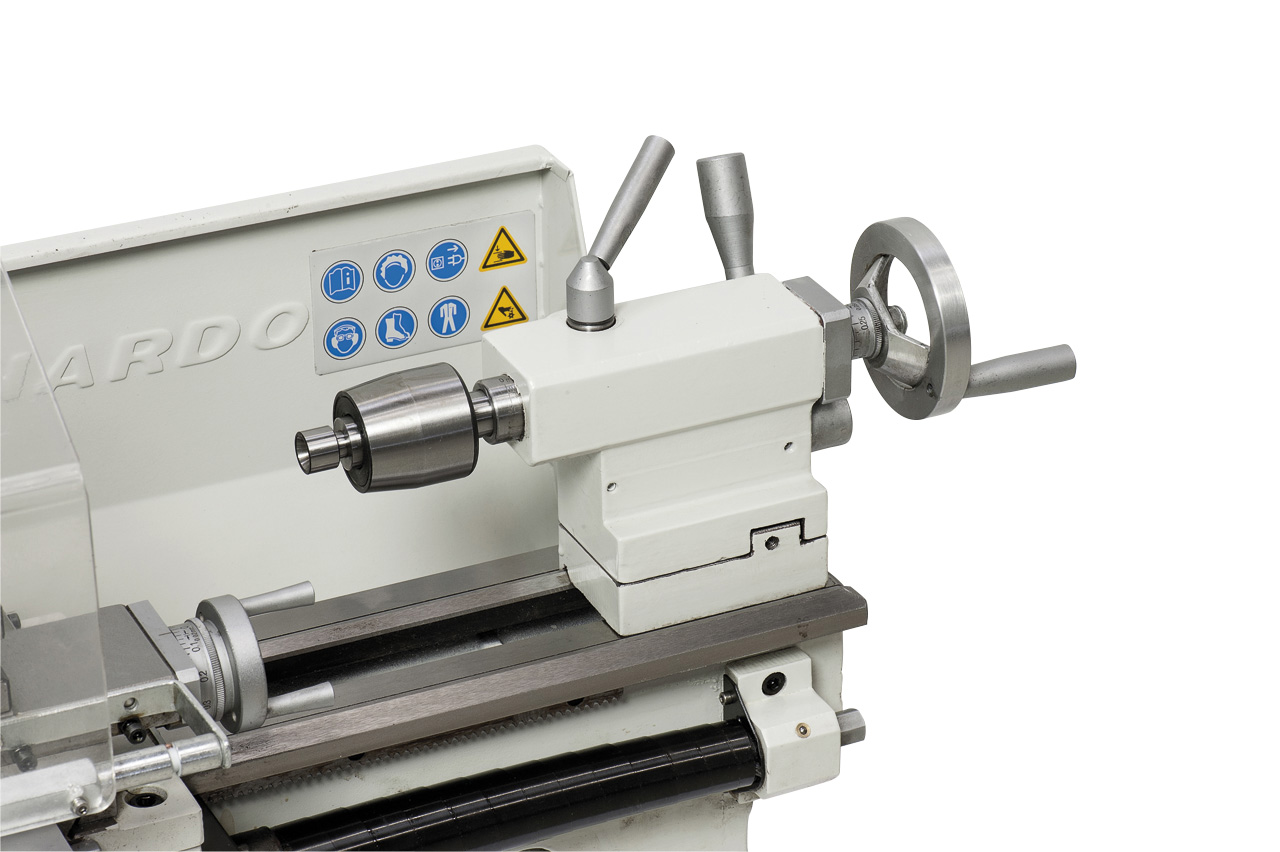

- Reitstock kann zum Kegeldrehen verschoben werden
- Führungen über Keilleisten nachstellbar
- Serienmäßig mit Wechselräder zum Gewindeschneiden
| Spitzenweite | 300 mm |
| Spitzenhöhe | 90 mm |
| Umlaufdurchmesser über Bett | 180 mm |
| Spindelbohrung | 20 mm |
| Aufnahme in der Spindelbohrung | MK 3 |
| Drehzahlbereich, stufenlos | 50 - 1250 / 100 - 2500 U/min |
| Bereich Längsvorschübe | (3) 0,083 - 0,159 mm/U |
| Metrische Gewinde | (14) 0,3 - 3 mm |
| Zollgewinde | (10) 10 - 44 Gg/1 |
| Pinolenweg | 60 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 0,50 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,70 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 740 x 390 x 370 mm |
| Gewicht ca. | 60 kg |
* ohne Untergestell

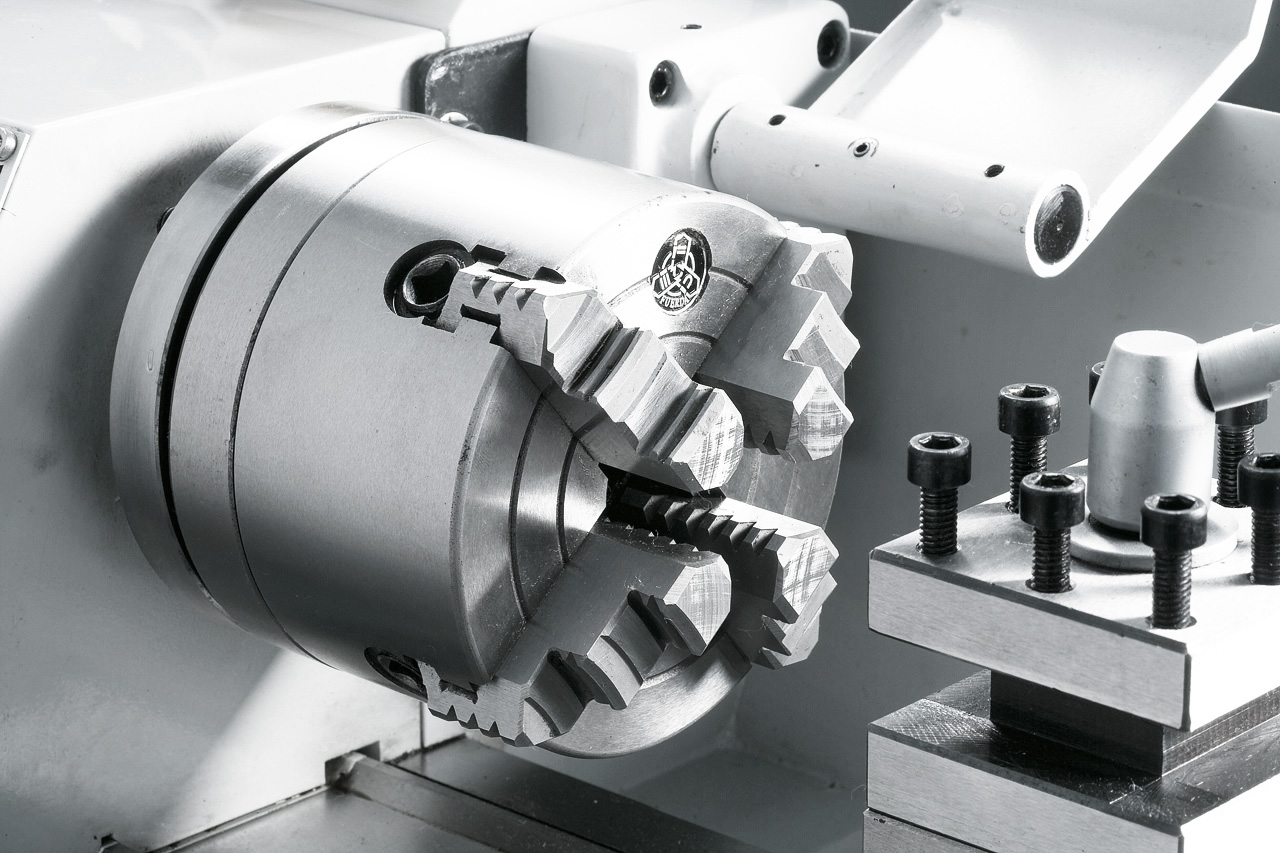

Lieferumfang:- 3-Backenfutter DK11-100 mm
- Vierfachstahlhalter
- 2 Zentrierspitzen
- Wechselräder
- Futterschutz
- Spänerückwand
- Spänewanne
- Digitale Drehzahlanzeige
- Bedienwerkzeug
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.
Planscheibe 100 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken
Für universellen Einsatz ist optional eine Mitlaufende Körnerspitze Type SMA mit 7 auswechselbaren Einsätzen lieferbar.
Alle Bedienelemente sowie sämtliche Tabellen übersichtlich am Spindelkopf angebracht.
Leichtgängiger und präziser Schlitten mit Obersupport, lange Lebensdauer durch spielfrei nachstellbare Keilleisten.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
