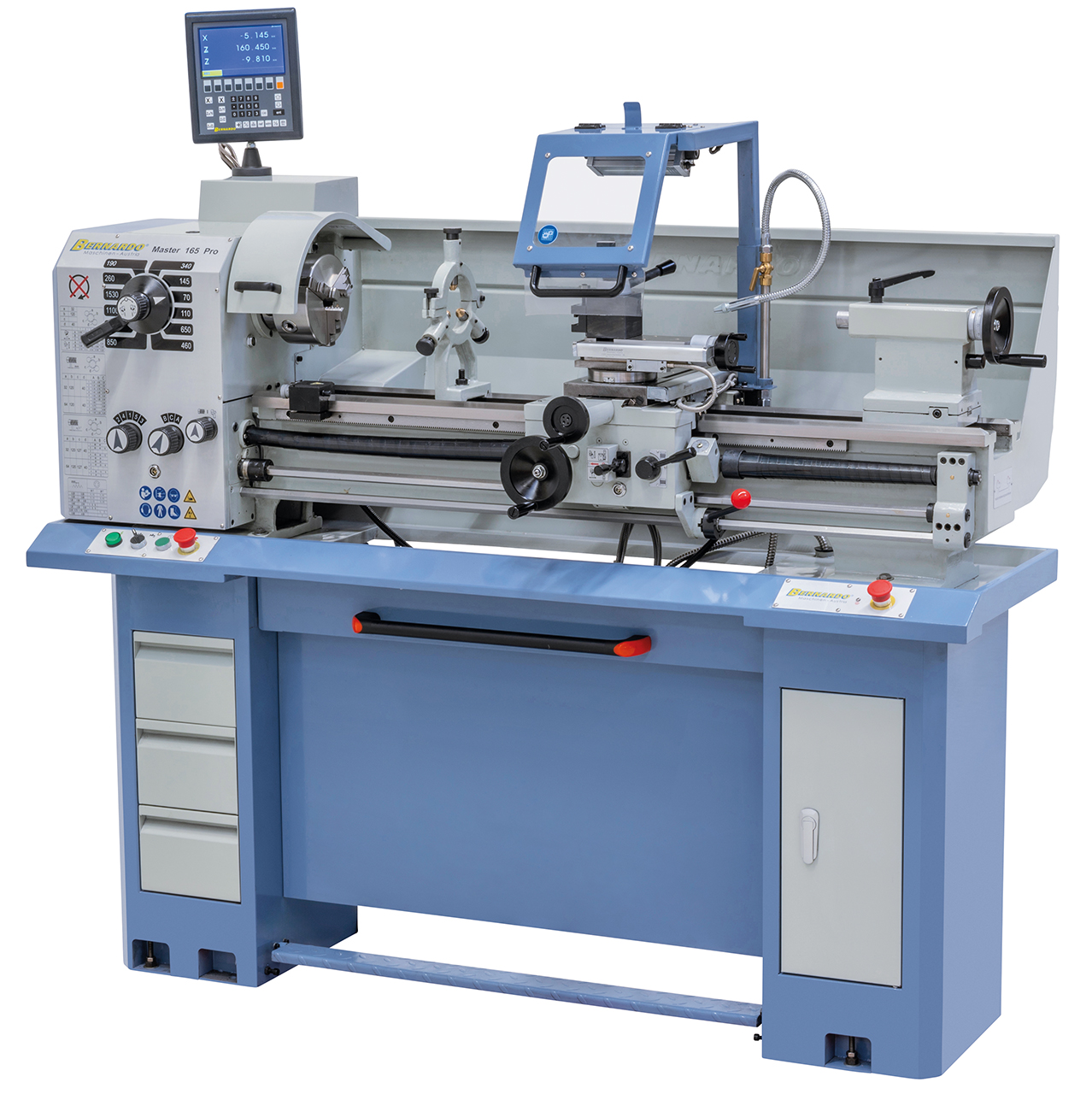

03-1263XL1 Bernardo Leit - und Zugspindeldrehmaschine Master 165 PRO inkl. 3-Achs-Digitalanzeige ES-12 V
03-1263XL1 Bernardo Leit- und Zugspindeldrehmaschinen Master 165 Pro inkl. 3-Achs-Digitalanzeige ES-12 V
Beschreibung:Die Universaldrehmaschine Master 165 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist.
Features:
Technische Spezifikation:
Lieferumfang:
Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.

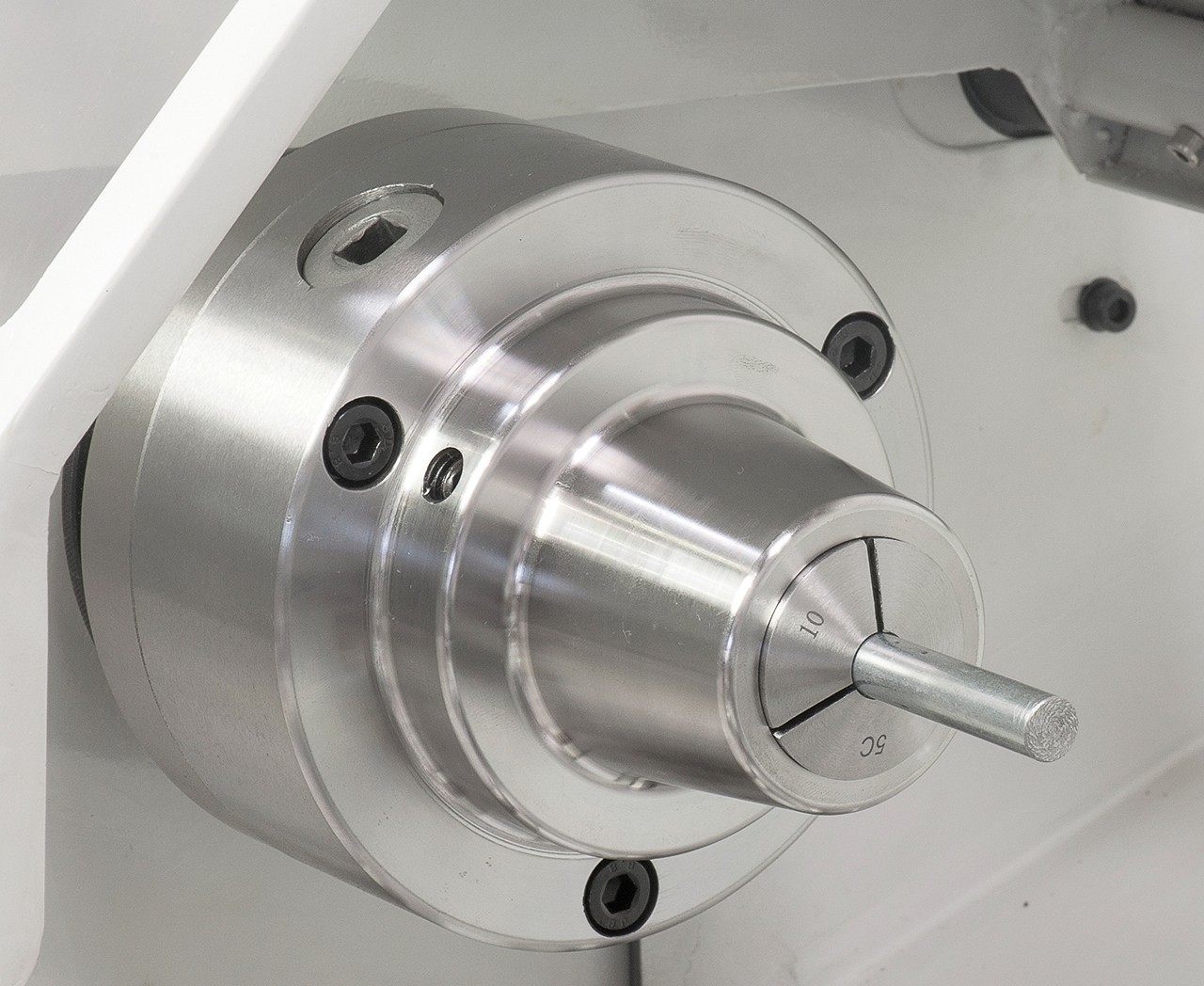

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Planscheibe 160 mm (Standard) ideal zum Aufspannen von asymmetrischen Werkstücken.
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).
Feststehende Lünette mit Bronze- führung zum Stabilisieren von langen Werkstücken
Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.
Serienmäßig ausgestattet mit Wechselräder zum Gewindeschneiden.
Beschreibung:Die Universaldrehmaschine Master 165 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist.
Features:
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen - Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,015 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
- Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Technische Spezifikation:
| Spitzenweite | 830 mm |
| Spitzenhöhe | 165 mm |
| Umlaufdurchmesser über Bett | 330 mm |
| Umlaufdurchmesser über Planschlitten | 205 mm |
| Bettbreite | 195 mm |
| Spindelbohrung | 38 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich | (12) 70 - 2000 U/min |
| Bereich Längsvorschübe | (15) 0,05 - 0,5 mm/U |
| Bereich Planvorschübe | (15) 0,02 - 0,2 mm/U |
| Metrische Gewinde | (18) 0,25 - 5,0 mm |
| Zollgewinde | (13) 6 - 96 Gg/1“ |
| Pinolendurchmesser | 32 mm |
| Pinolenweg | 90 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1750 x 720 x 1530 mm |
| Gewicht ca. | 430 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter K11-160 mm / D4
- Planscheibe 160 mm / D4, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 45 mm
- Mitlaufende Lünette - Durchlass diam. max. 40 mm
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Aufspannscheibe 240 mm
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
2 Zentrierspitzen - Fußpedal mit Bremsfunktion nach CE
- Untergestell mit Schubladen
- Bedienwerkzeug

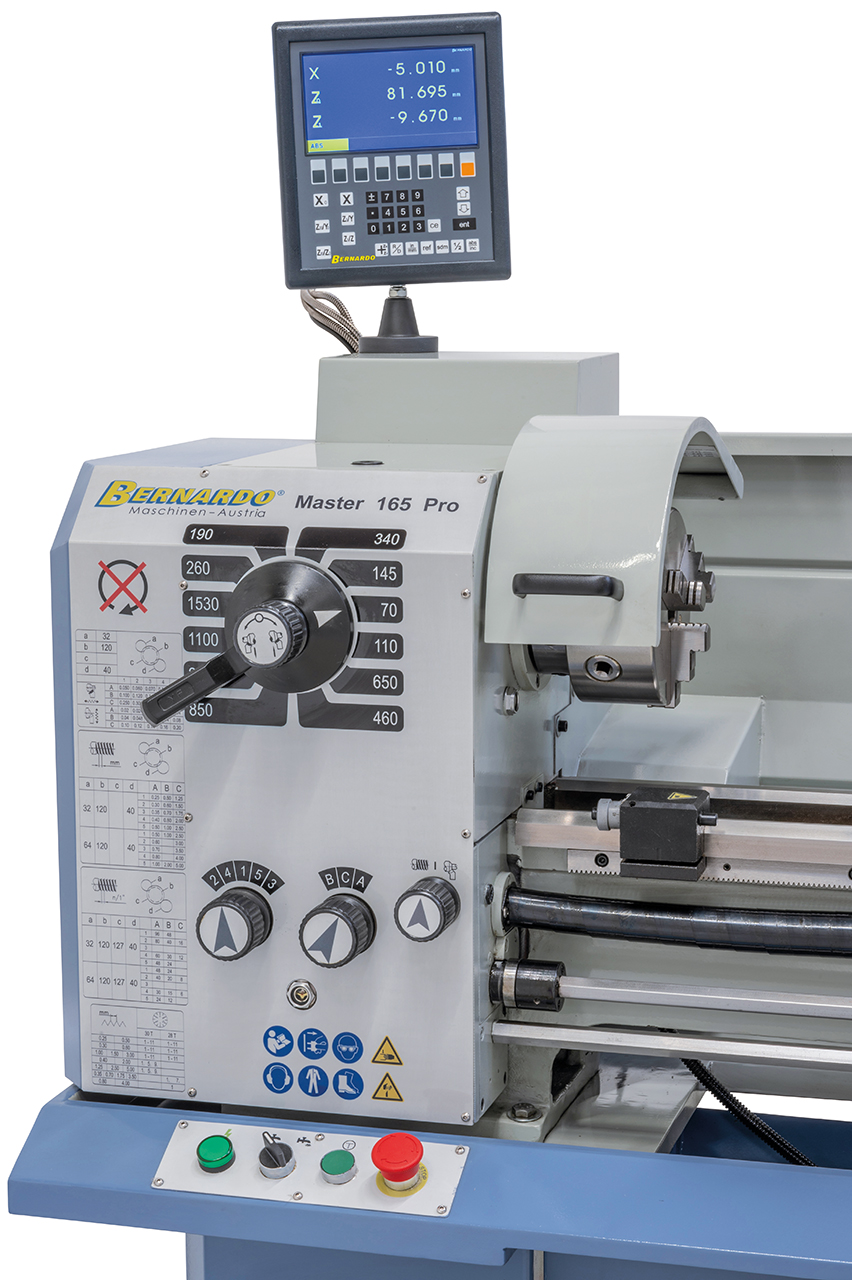

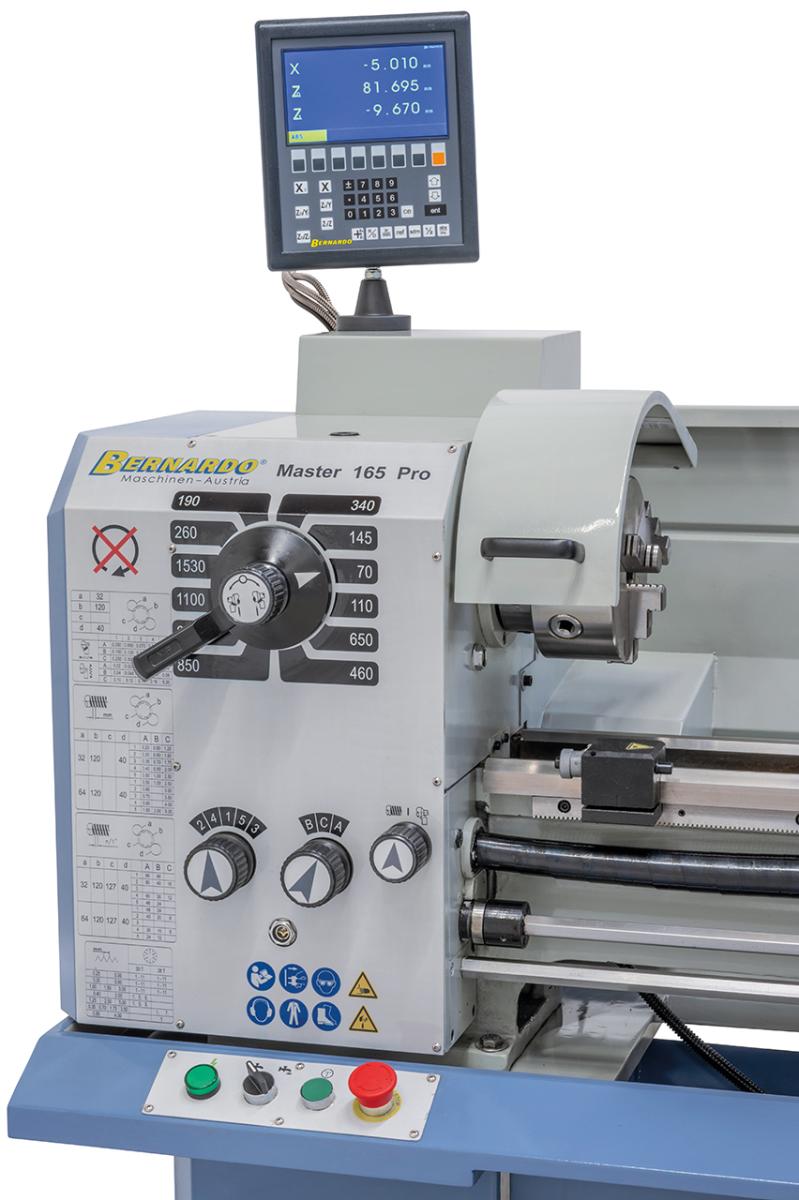

Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Planscheibe 160 mm (Standard) ideal zum Aufspannen von asymmetrischen Werkstücken.
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).

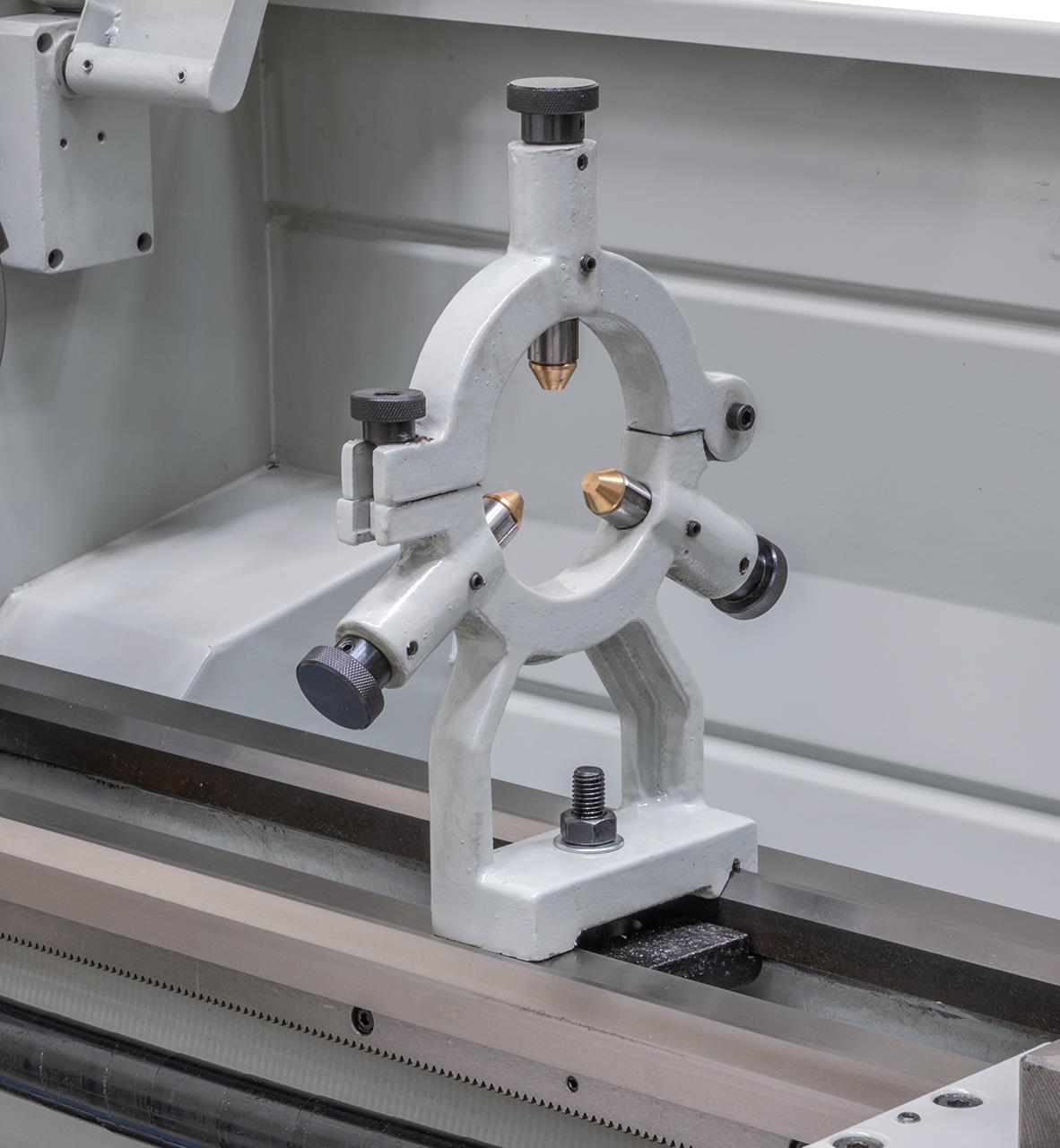

Feststehende Lünette mit Bronze- führung zum Stabilisieren von langen Werkstücken

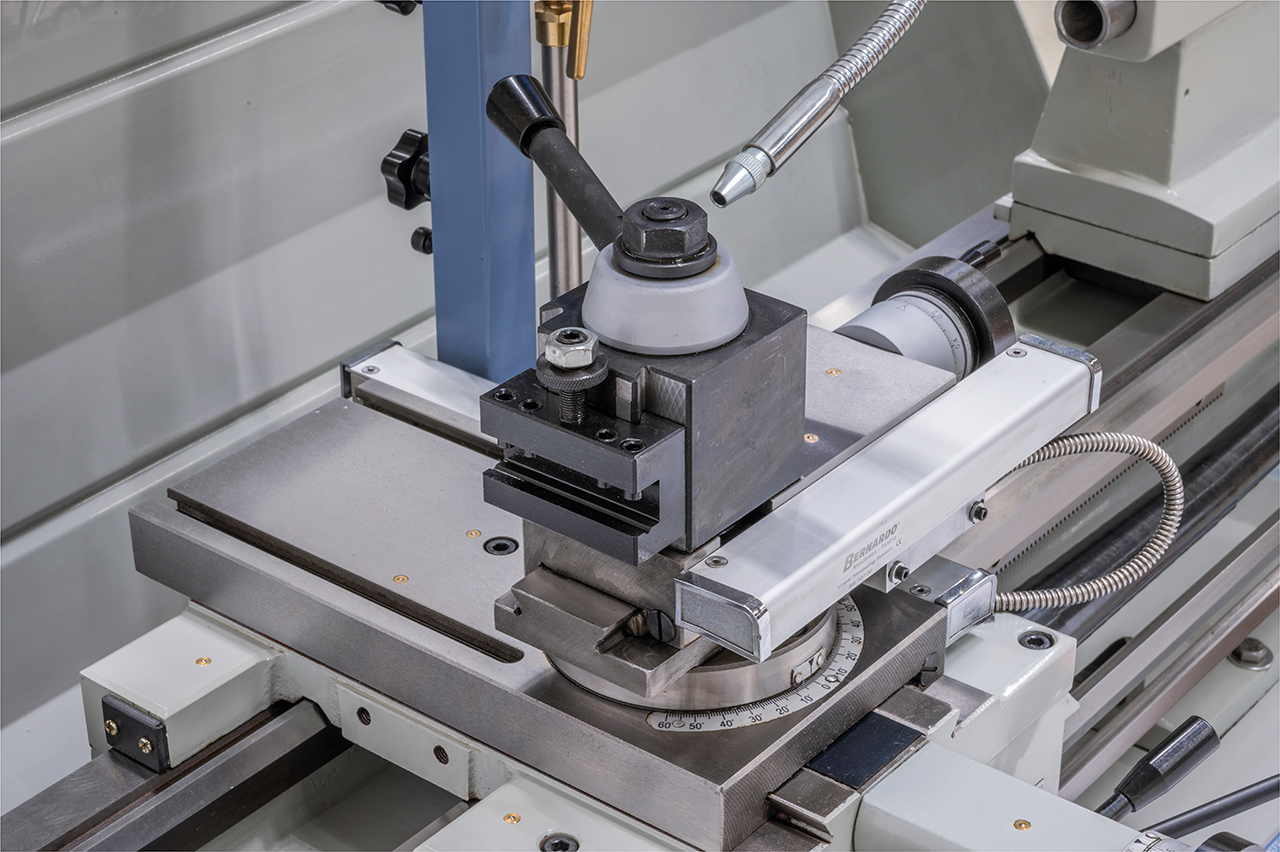

Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.

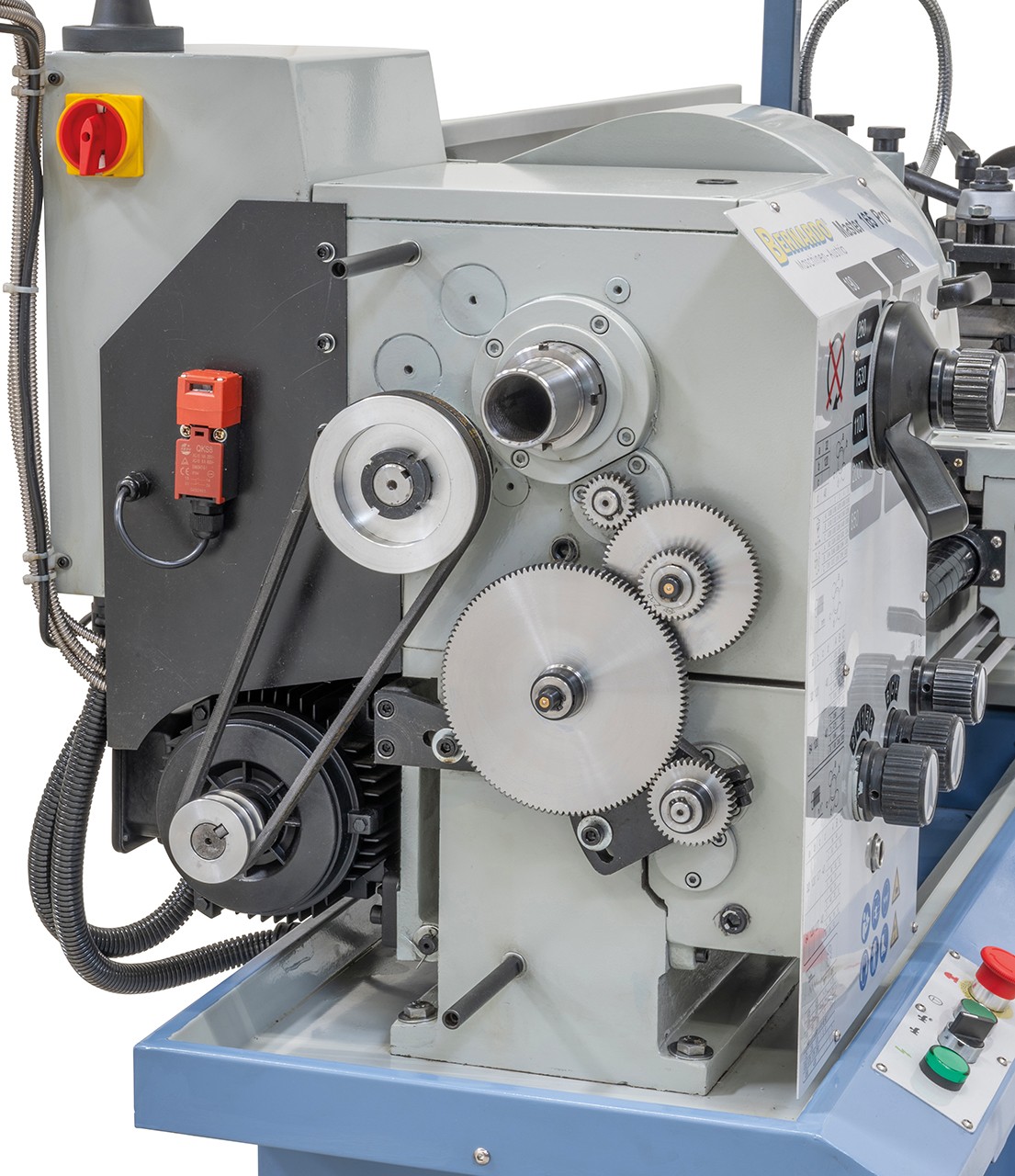

Serienmäßig ausgestattet mit Wechselräder zum Gewindeschneiden.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
