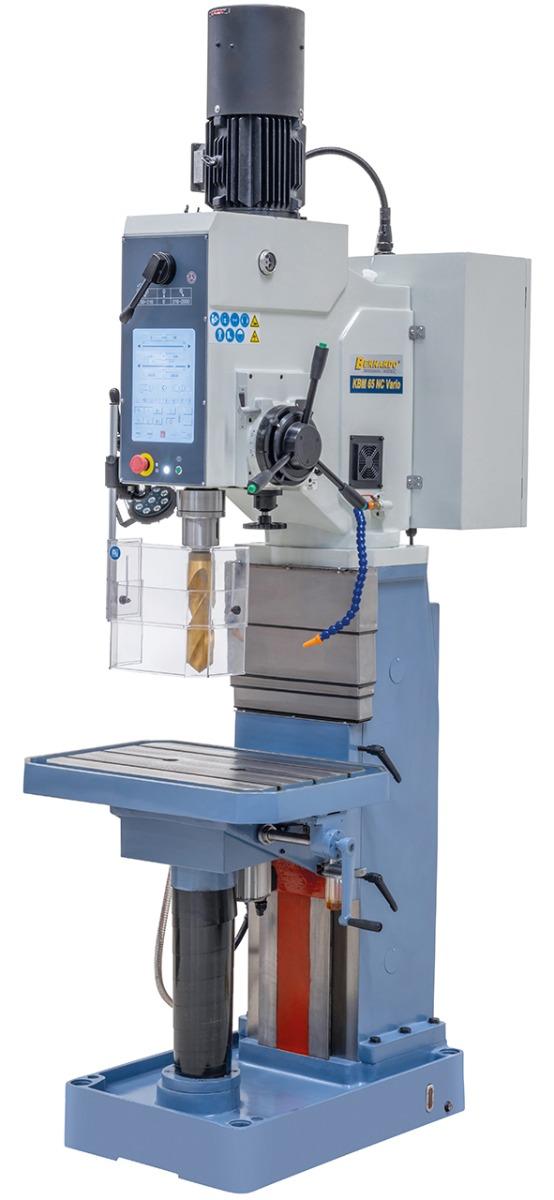

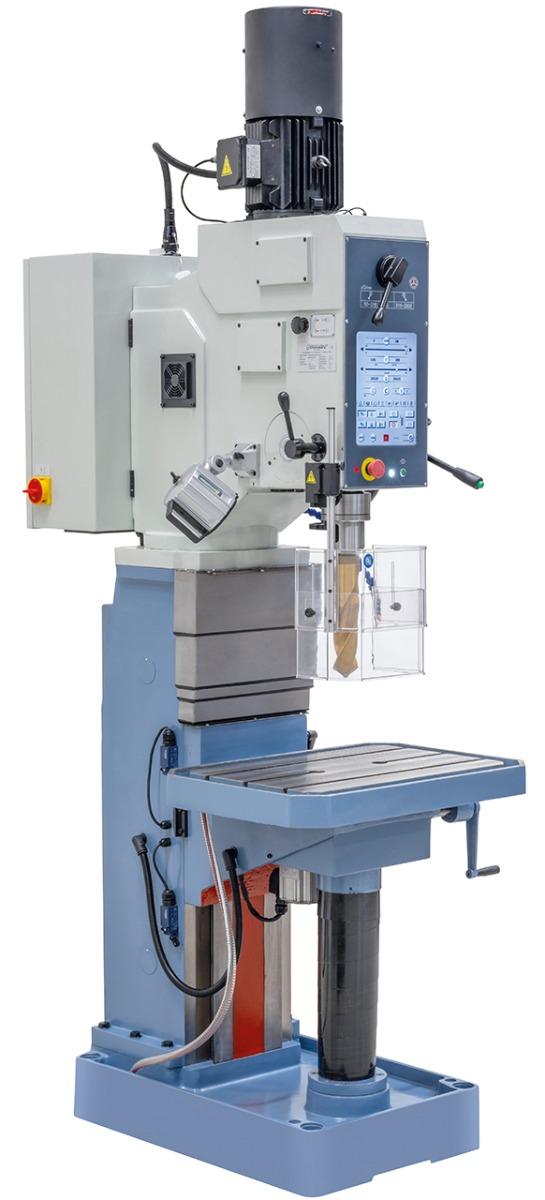

01-1346XL0 Bernardo Kastenständerbohrmaschine KBM 65 NC Vario
01-1346XL0 Bernardo Kastenständerbohrmaschinen Kastenständerbohrmaschine KBM 65 NC Vario *
Beschreibung:Die Kastenständerbohrmaschine KBM 65 NC Vario ist serienmäßig mit einer stufenlosen Drehzahlregelung ausgestattet, wodurch die Schnittgeschwindigkeit optimal an das Werkstück angepasst werden kann. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor.
Features:
Technische Spezifikation:
Lieferumfang:

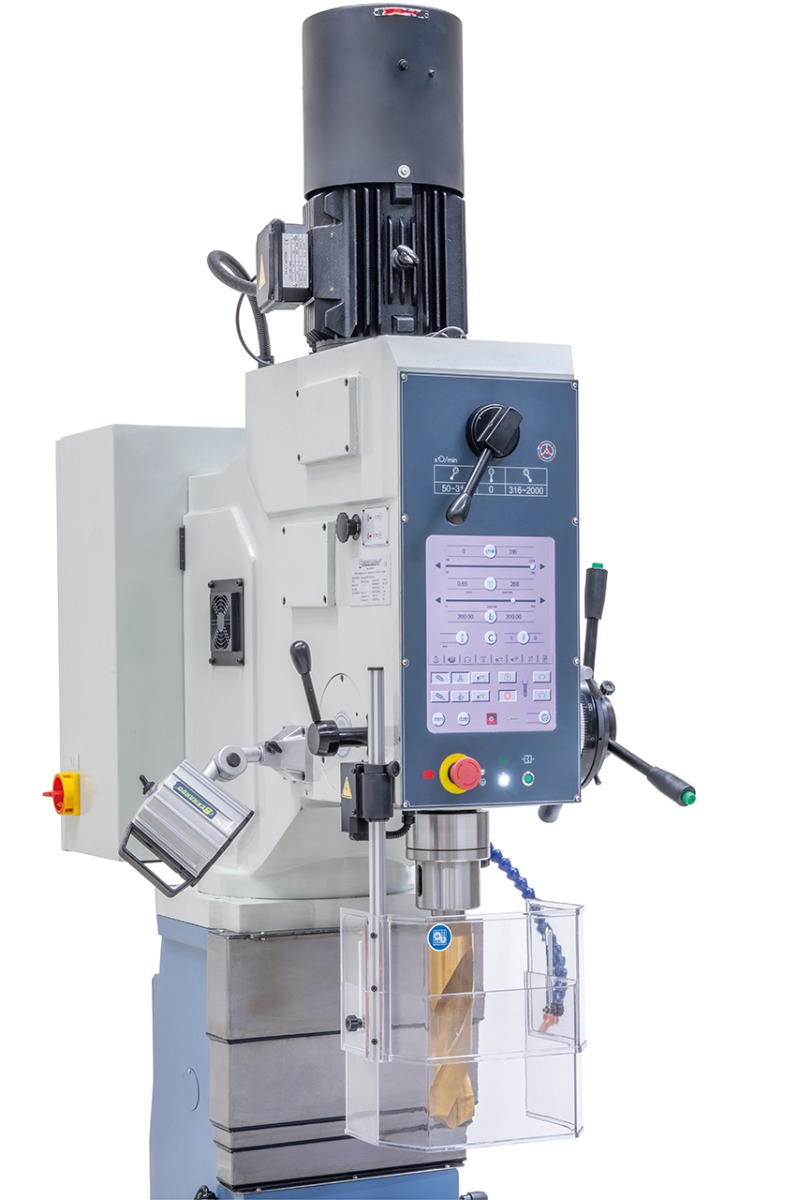

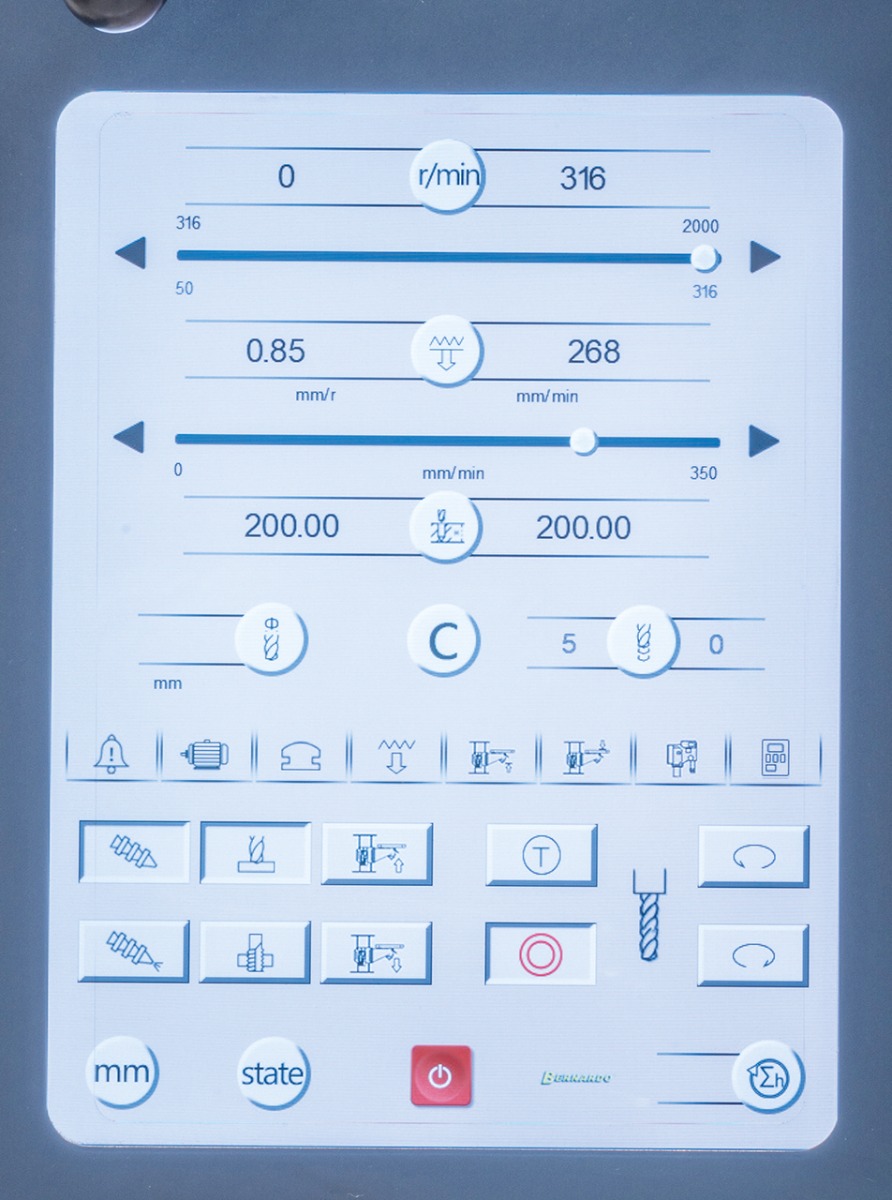

Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren, Rechts- und Linkslauf, Höhenverstellung Bohrtisch, .....

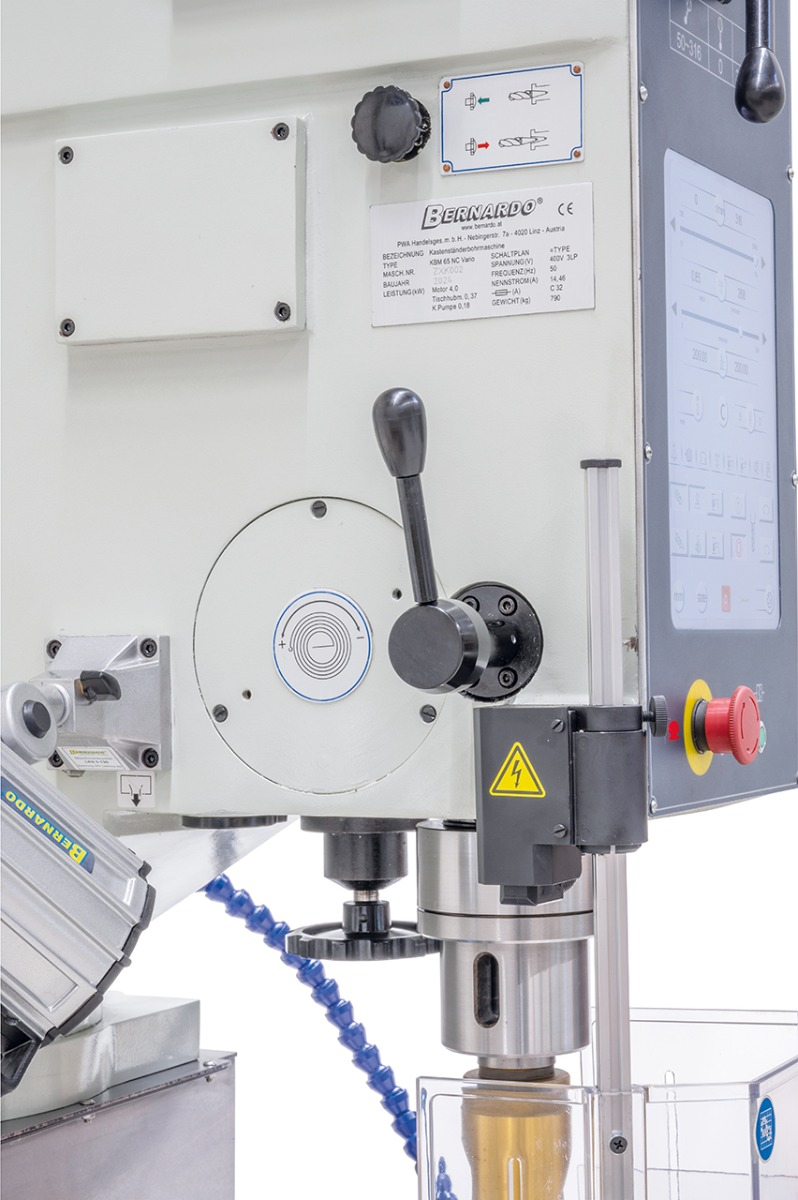

Für präzises Arbeiten ist die Maschine serienmäßig mit einen automatischem Spindelvorschub, sowie einer digitalen Bohrtiefenanzeige ausgestattet.

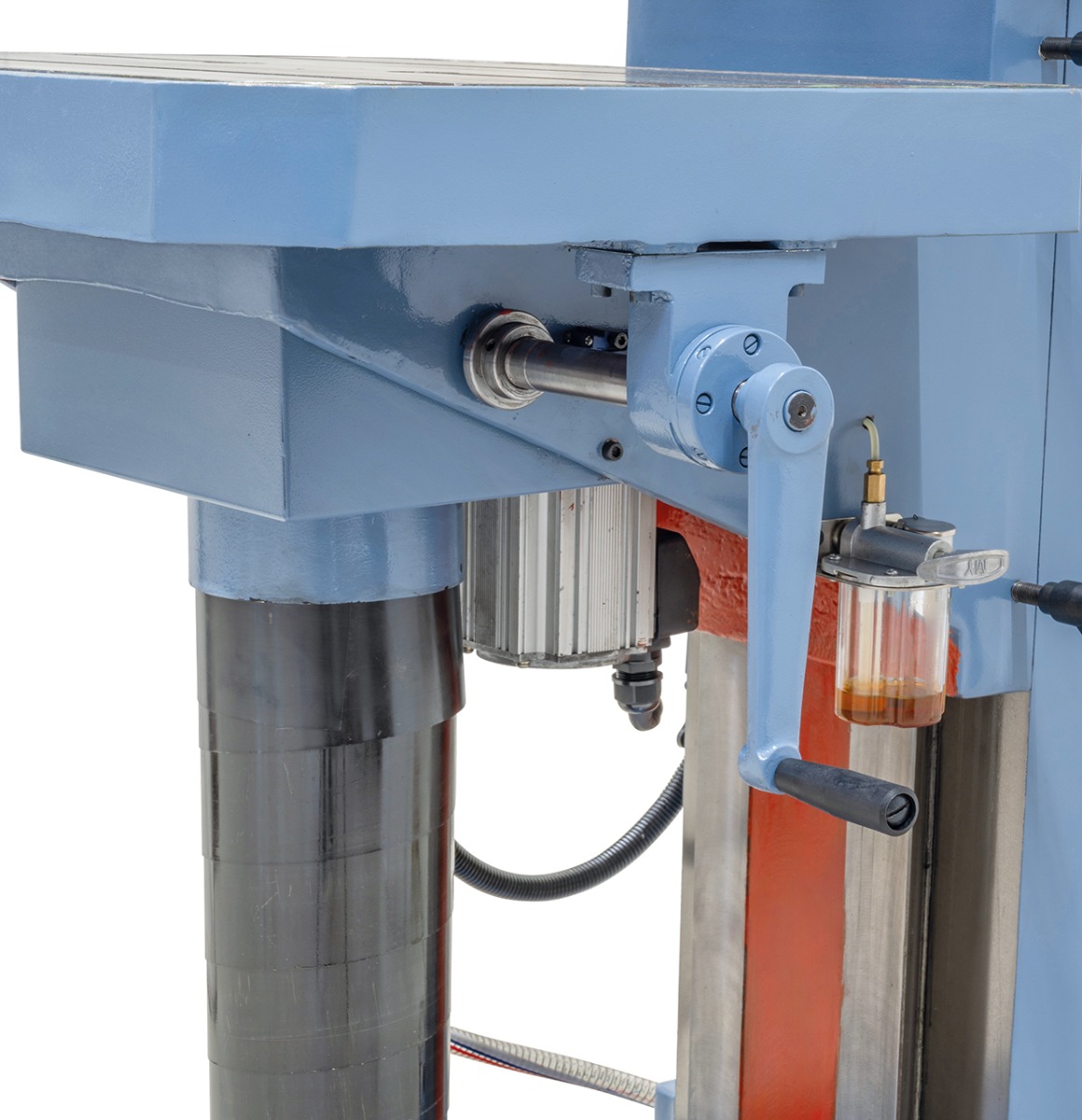

Deutliche Reduzierung der Nebenzeiten durch den motorischen Tischhub.

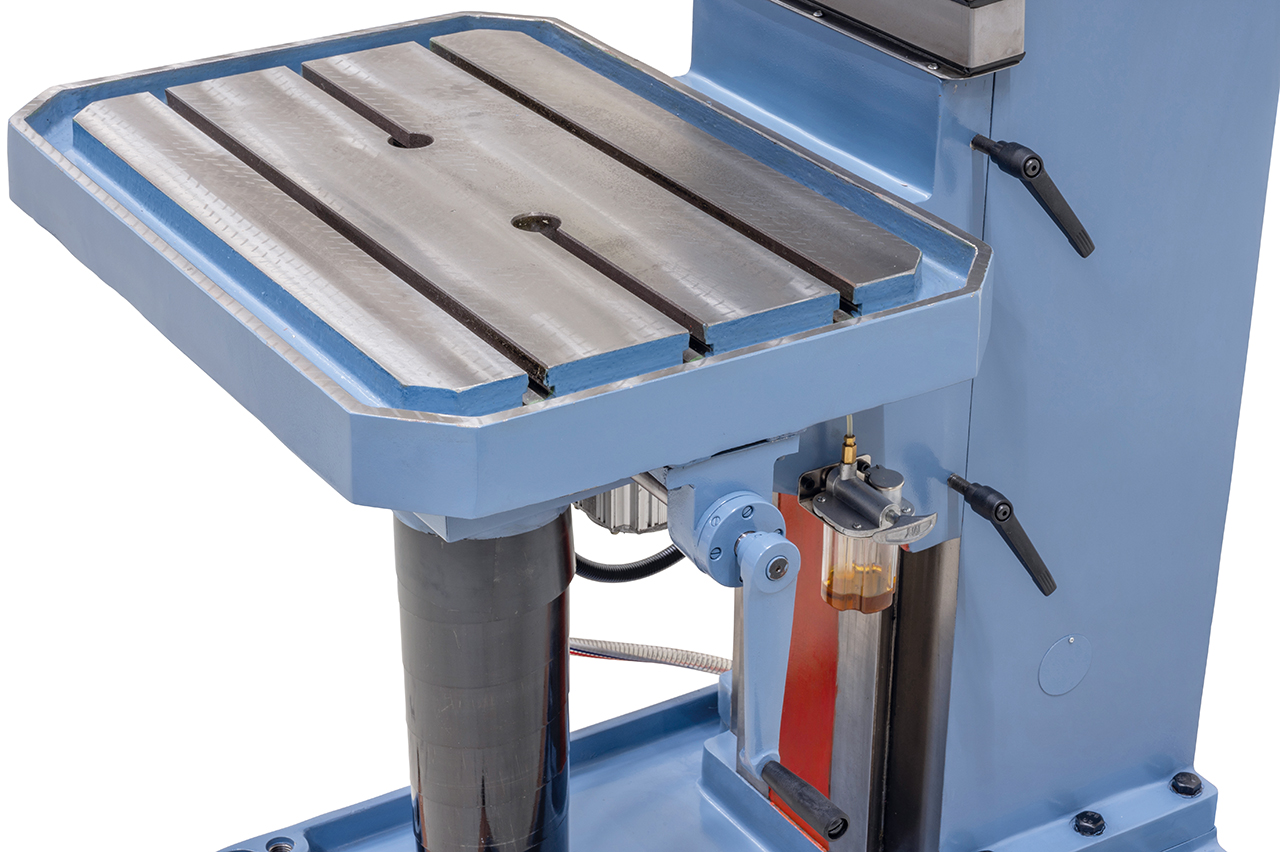

Massiver großer Arbeitstisch, präzise oberflächenbearbeitet.

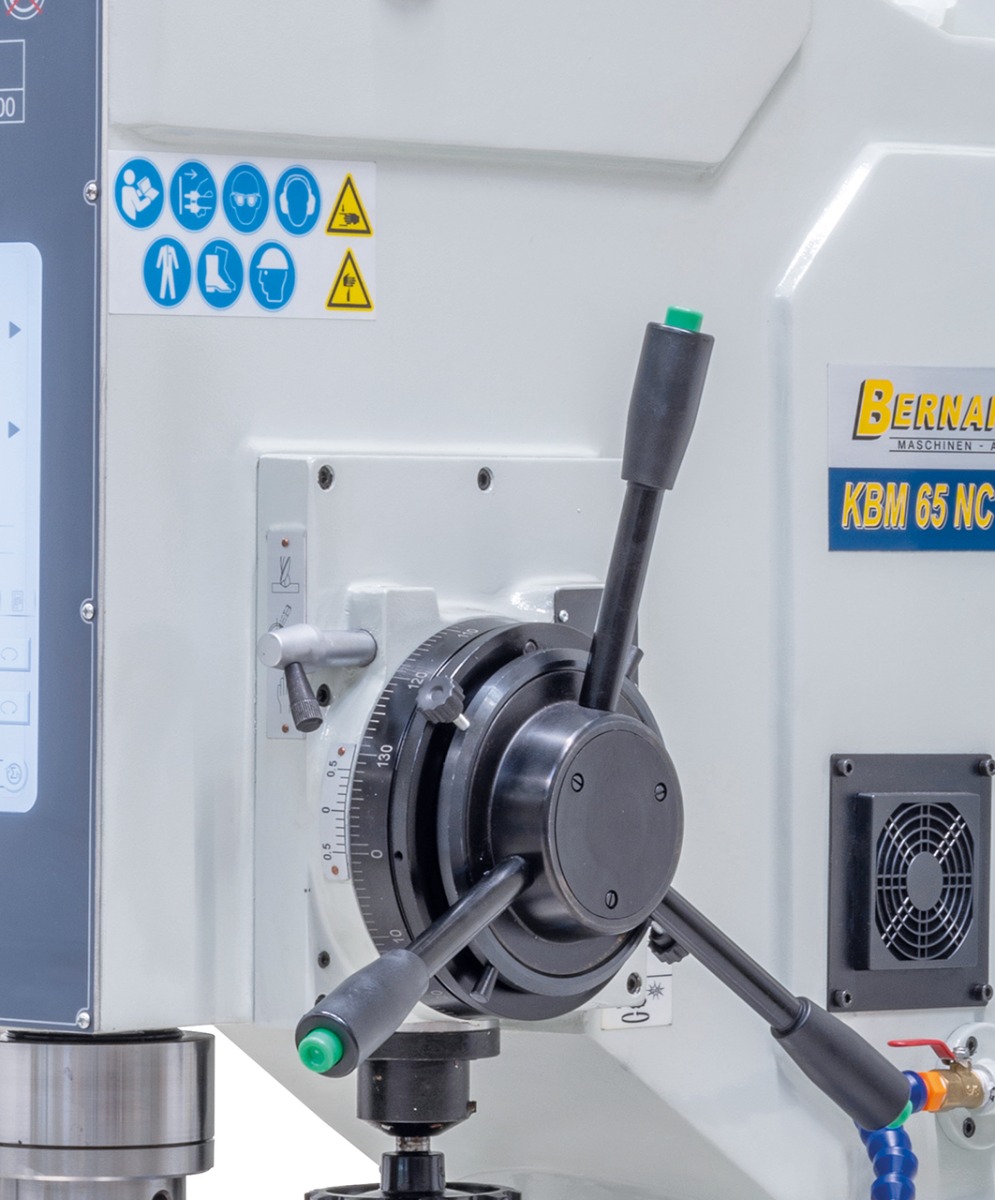

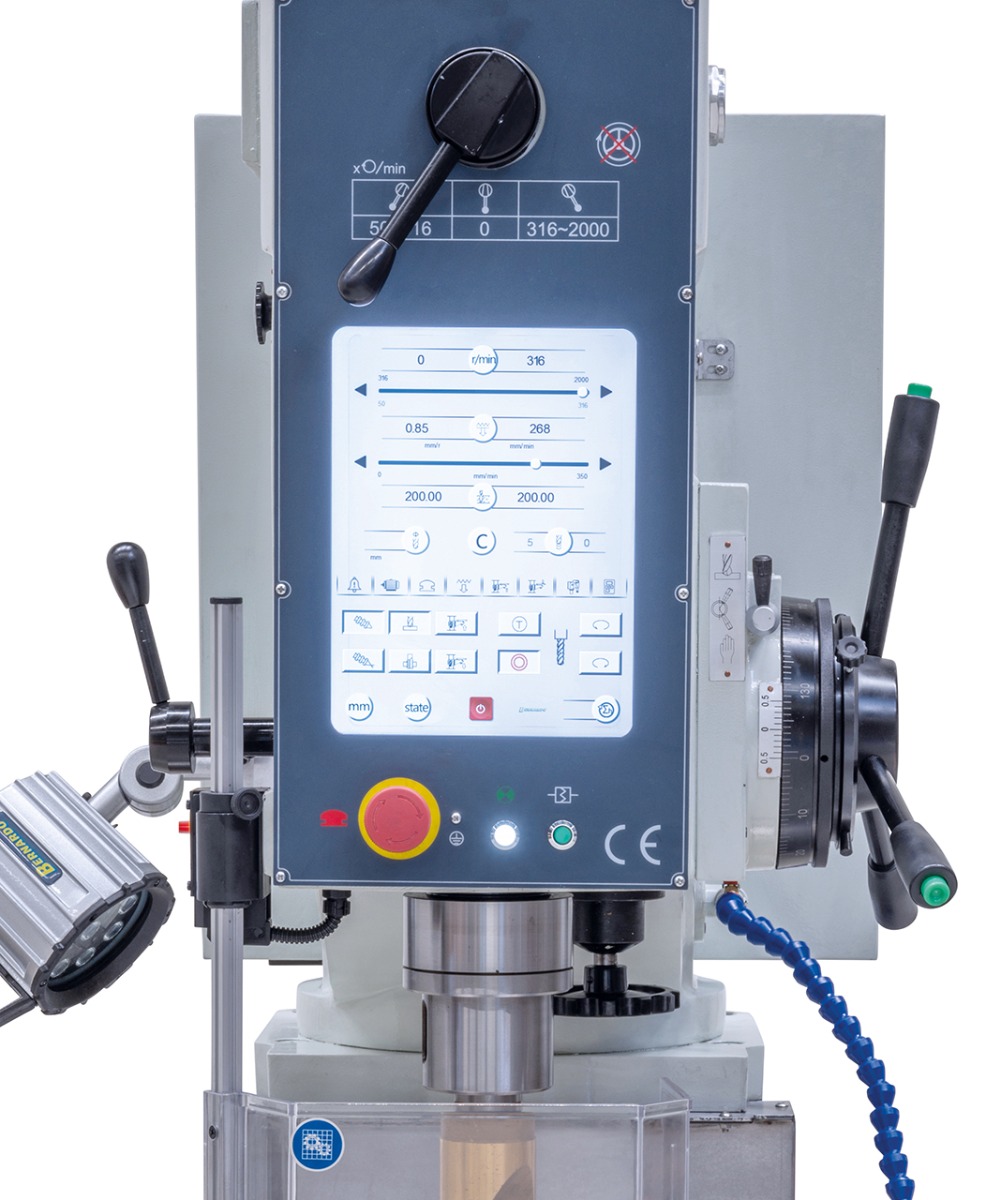

Bedienerfreundliches Arbeiten durch zentral angeordnete Schalt- und Bedienelemente.

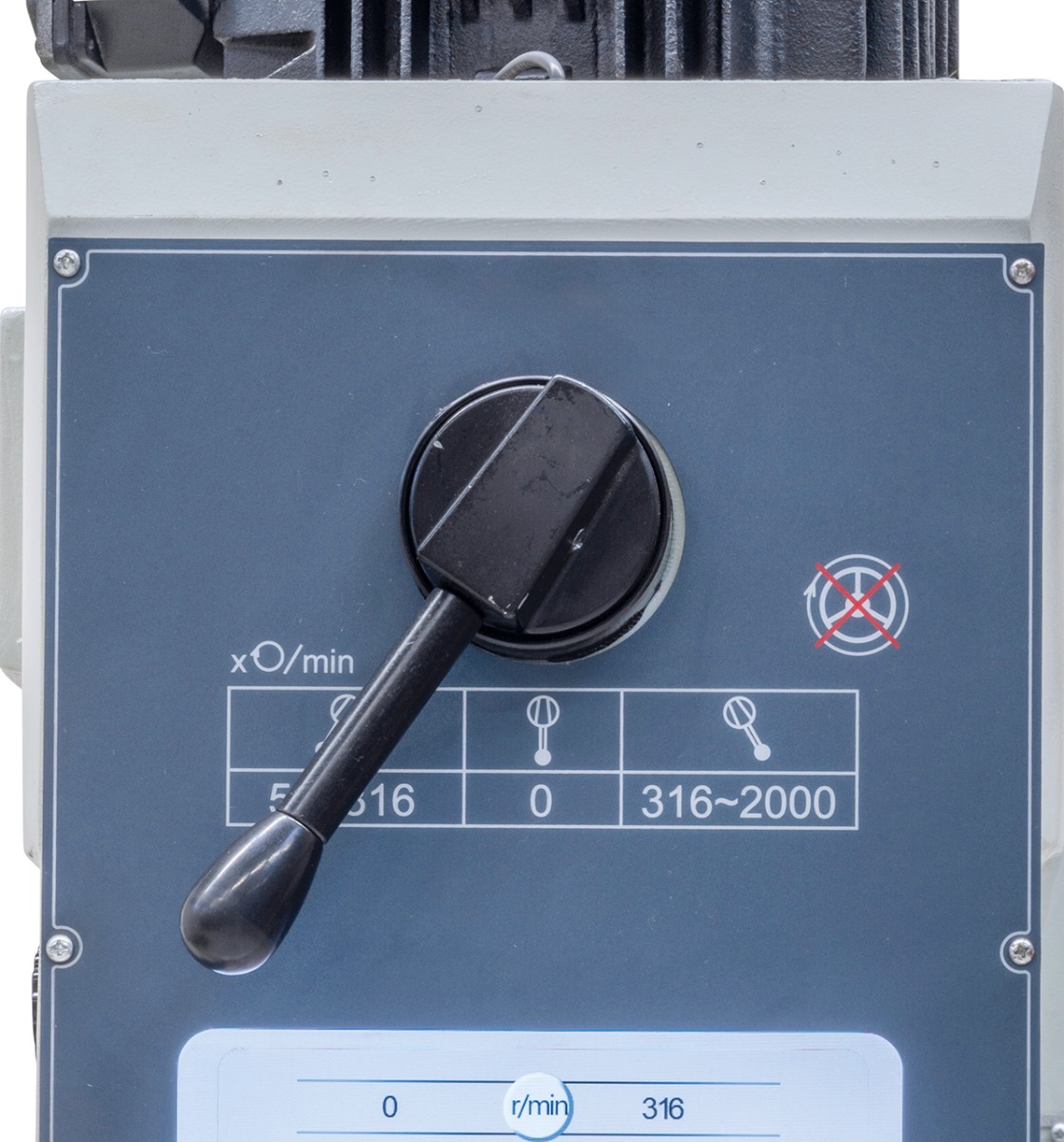

Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl am Bediendisplay.

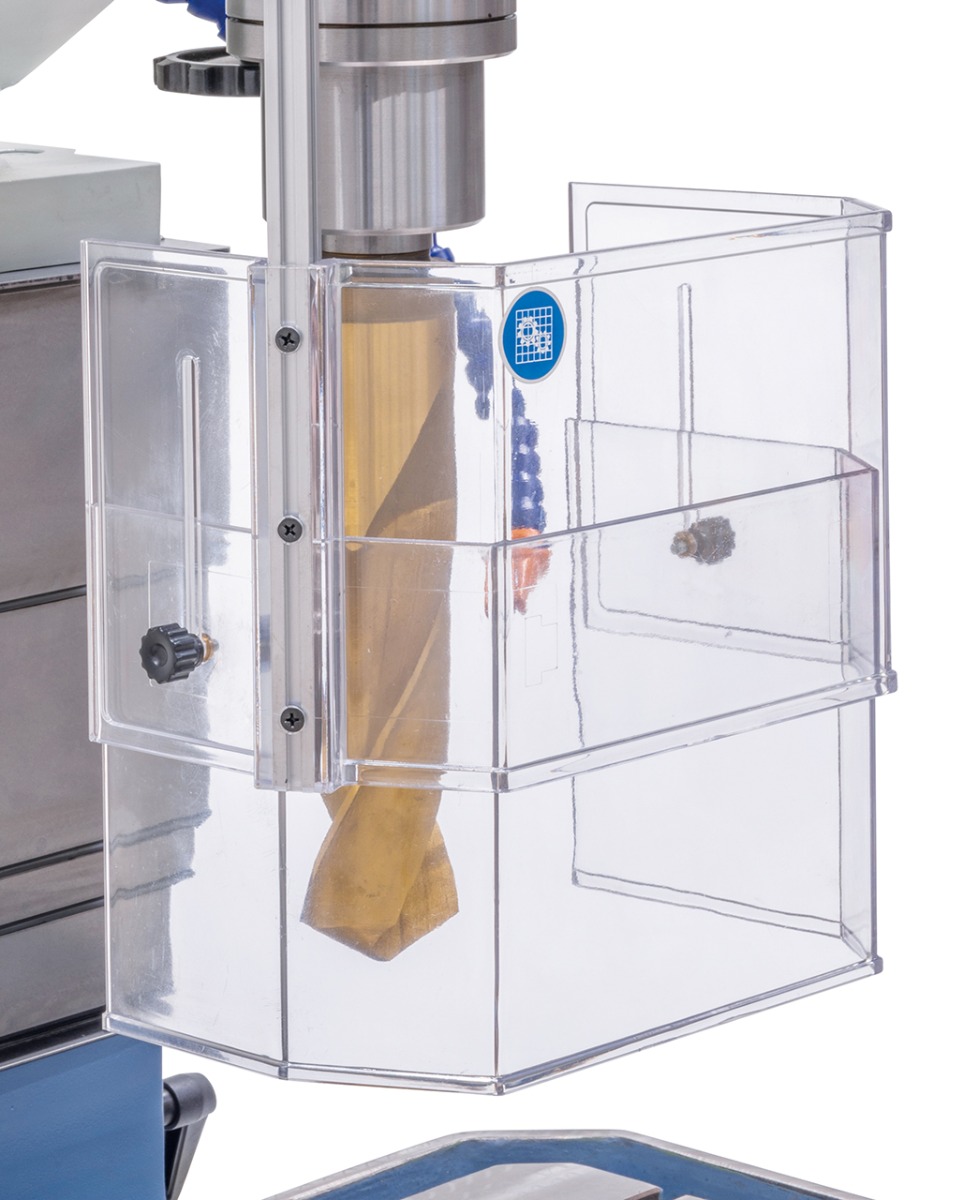

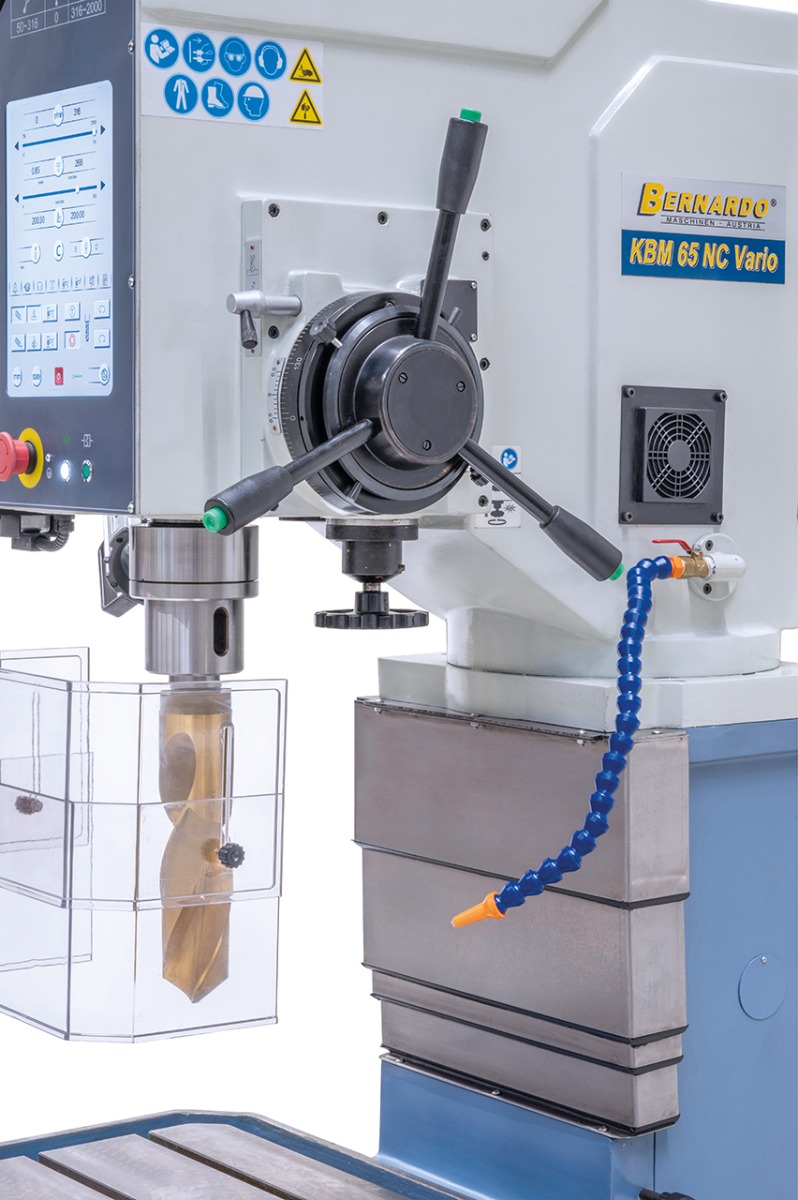

Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge.
Beschreibung:Die Kastenständerbohrmaschine KBM 65 NC Vario ist serienmäßig mit einer stufenlosen Drehzahlregelung ausgestattet, wodurch die Schnittgeschwindigkeit optimal an das Werkstück angepasst werden kann. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor.
Features:
- Die serienmäßige Steuerung Bohrtronic errechnet nach Eingabe des Werkzeugdurchmessers und des Materials (Guss / Stahl) die ideale Drehzahl bzw. Vorschubgeschwindigkeit beim Bohren und Gewindeschneiden
- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung

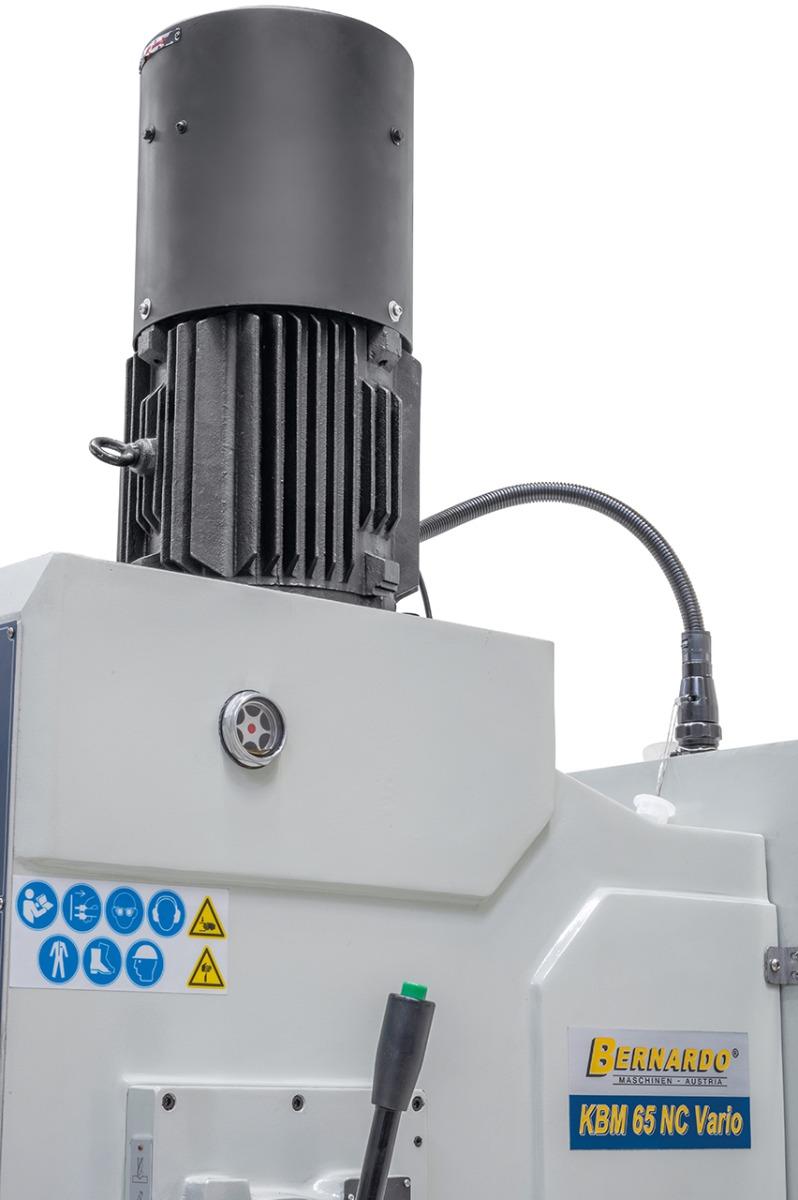

- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe
- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display
- Serienmäßig mit motorischer Tischhöhenverstellung ausgestattet
Technische Spezifikation:
| Bohrleistung in Stahl | 60 mm |
| Bohrleistung in Guss | 70 mm |
| Gewindeschneiden max. | M36 |
| Morsekonus | MK 5 |
| Spindeldrehzahl / 2 Stufen | 50 – 316 / 316 – 2000 U/min |
| Vorschubbereich, stufenlos | 1 – 350 mm/min |
| Ausladung | 310 mm |
| Abstand Spindel / Tisch max. | 750 mm |
| Pinolenhub | 215 mm |
| Tischgröße / T-Nutengröße | 735 x 520 mm / 14 mm |
| Tischhub | 380 mm |
| Motorleistung | 4,0 kW |
| Maschinenabmessung (B x T x H) | 805 x 1130 x 2600 mm |
| Gewicht ca. | 920 kg |
Lieferumfang:
- Schnellspannbohrfutter 3 - 16 mm / B 18
- Bohrfutterdorn MK 5 / B 18
- Reduzierhülse MK 5 / 4, MK 4 / 3, MK 4 / 2, MK 3 / 1
- Motorischer Tischhub
- Kühlmitteleinrichtung
- Touchscreen mit Bohrtronic-Steuerung
- Automatischer Werkzeugauswerfer
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Teleskopabdeckung
- Höhenverstellbare Schutzabdeckung

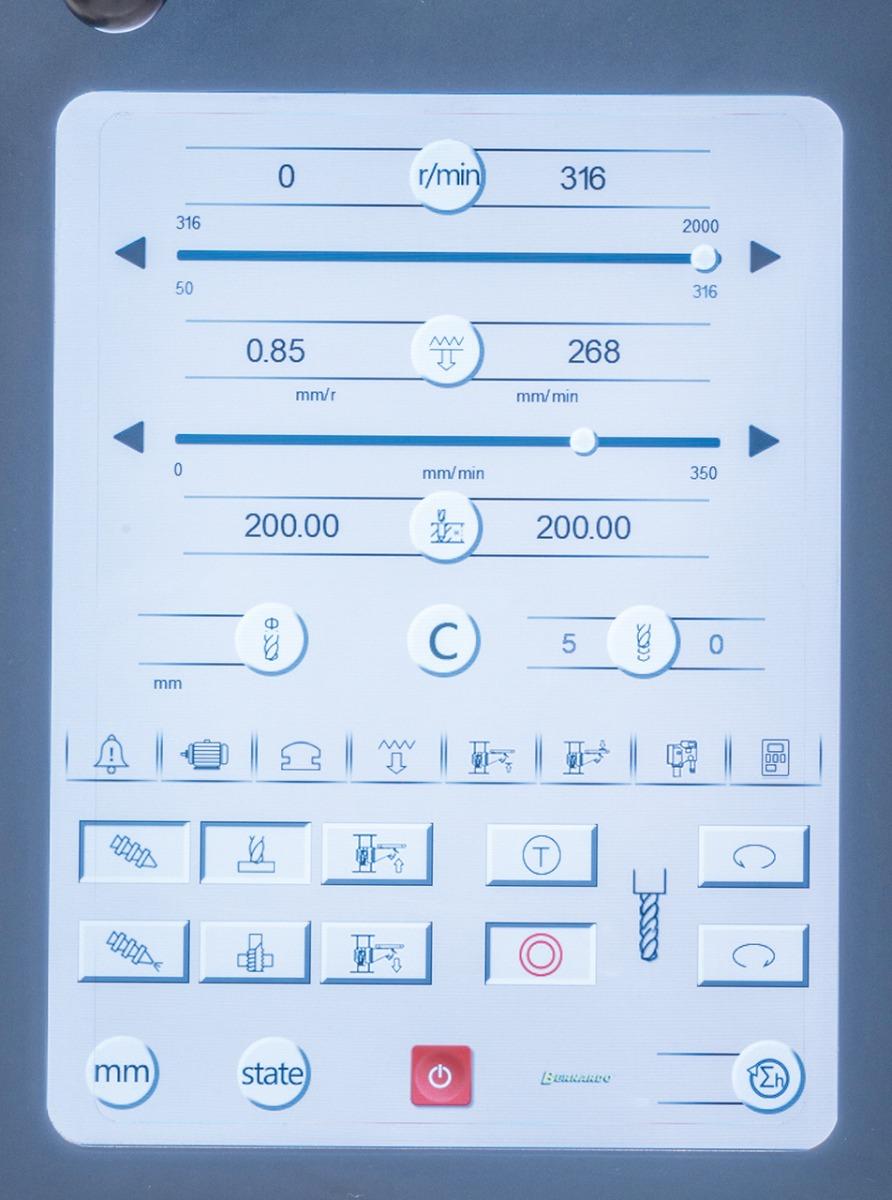

Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren, Rechts- und Linkslauf, Höhenverstellung Bohrtisch, .....
Für präzises Arbeiten ist die Maschine serienmäßig mit einen automatischem Spindelvorschub, sowie einer digitalen Bohrtiefenanzeige ausgestattet.
Deutliche Reduzierung der Nebenzeiten durch den motorischen Tischhub.
Massiver großer Arbeitstisch, präzise oberflächenbearbeitet.
Bedienerfreundliches Arbeiten durch zentral angeordnete Schalt- und Bedienelemente.
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl am Bediendisplay.
Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
