01-1340XL Bernardo Kastenständerbohrmaschinen KBM 25
01-1340XL Bernardo Kastenständerbohrmaschinen KBM 25
Beschreibung:Die Kastenständerbohrmaschine KBM 25 ist für Bohr, Reib- und Gewindeschneidarbeiten sowohl in der Einzel-als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
Features:
Technische Spezifikation:
Lieferumfang:
Abbildung KBM 40
Übersichtlich aufgebauter Bohrkopf mit sämtlichen Schalt- und Bedienelementen.
Sterngriff für manuelle Pinolenzustellung, Kupplungshebel für automatischen Vorschub.
Gewindeschneideinrichtung mit Drehrichtungsumkehr, ideal für die Serienfertigung
Massiver großer Arbeitstisch, präzise oberflächenbearbeitet.
Beschreibung:Die Kastenständerbohrmaschine KBM 25 ist für Bohr, Reib- und Gewindeschneidarbeiten sowohl in der Einzel-als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
Features:
- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung
- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe
- Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten
Technische Spezifikation:
| Bohrleistung in Stahl | 25 mm |
| Gewindeschneiden max. | M16 |
| Drehmoment | 160 Nm |
| Verfahrweg Bohrkopf | 200 mm |
| Morsekonus | MK 3 |
| Spindeldrehzahl / Stufenzahl | 50 - 2000 U/min, 9 Stufen |
| Vorschubbereich | (9) 0,056 - 1,80 mm/U |
| Vorschubkraft | 9000 N |
| Ausladung | 280 mm |
| Abstand Spindel / Tisch max. | 710 mm |
| Pinolenhub | 200 mm |
| Tischgröße / T-Nutengröße | 550 x 400 mm / 14 mm |
| Tischhub | 300 mm |
| Motorleistung | 2,2 kW |
| Maschinenabmessung (B x T x H) | 700 x 960 x 2340 mm |
| Gewicht ca. | 950 kg |
Lieferumfang:
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Rechts- und Linkslauf
- LED-Maschinenleuchte

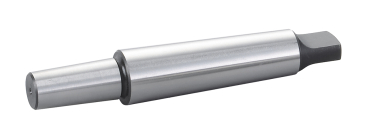

- Reduzierhülse
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung

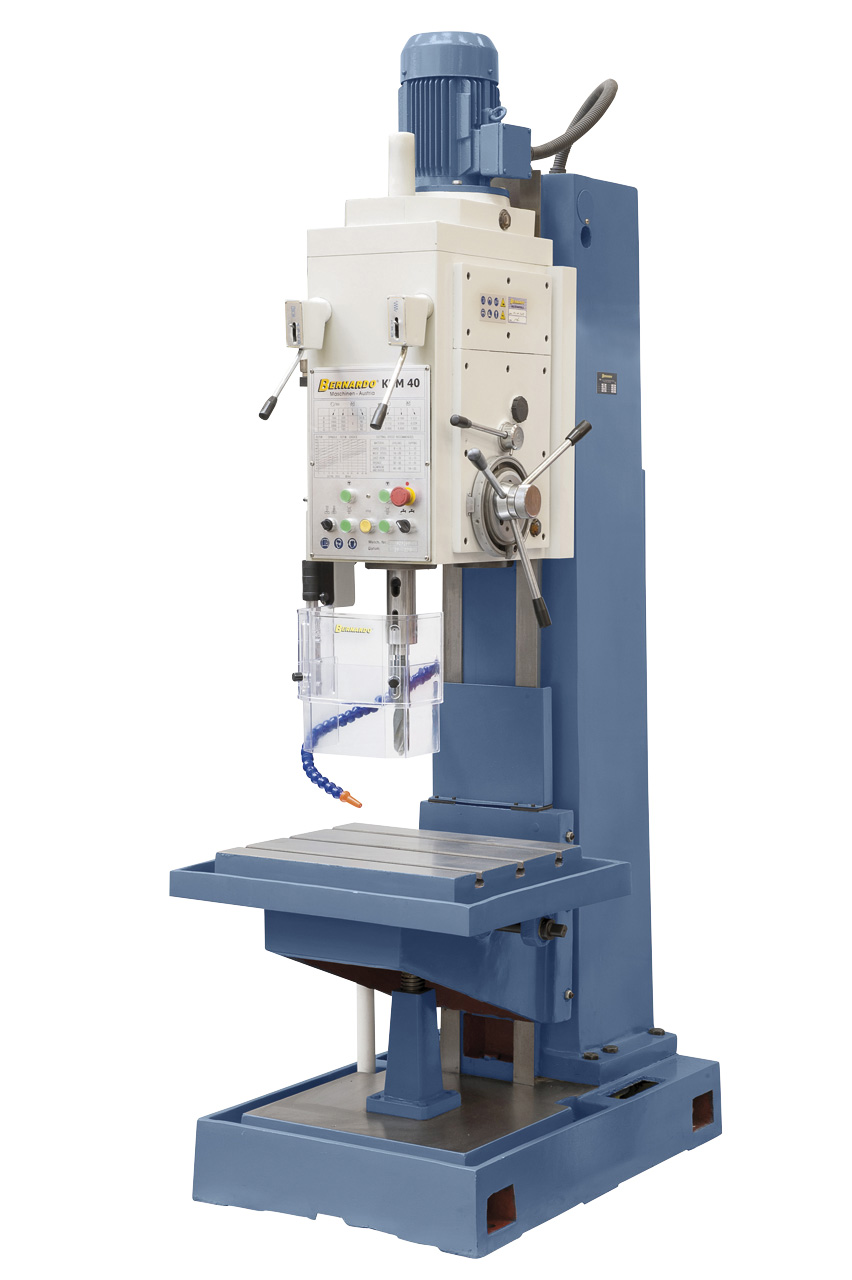

Abbildung KBM 40

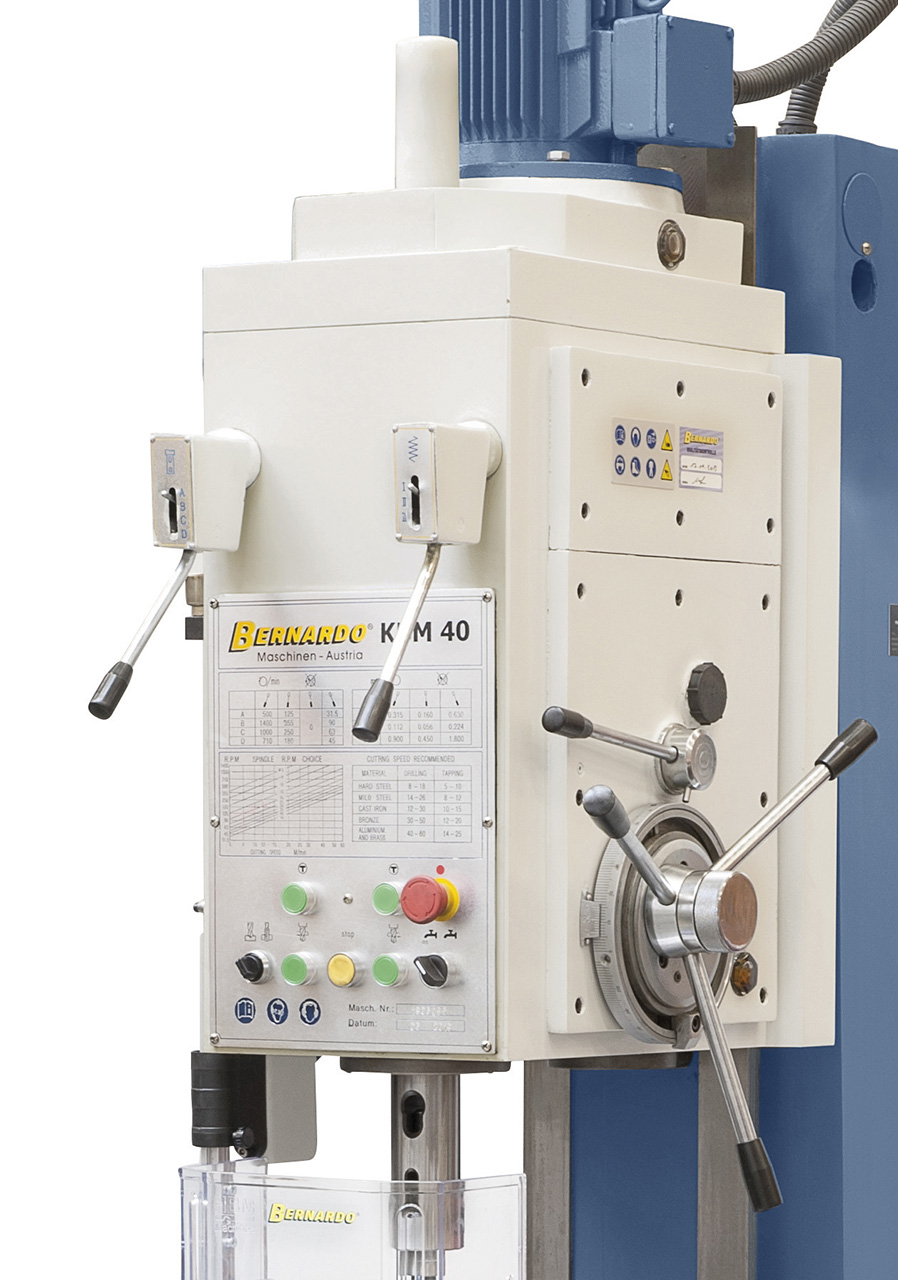

Übersichtlich aufgebauter Bohrkopf mit sämtlichen Schalt- und Bedienelementen.

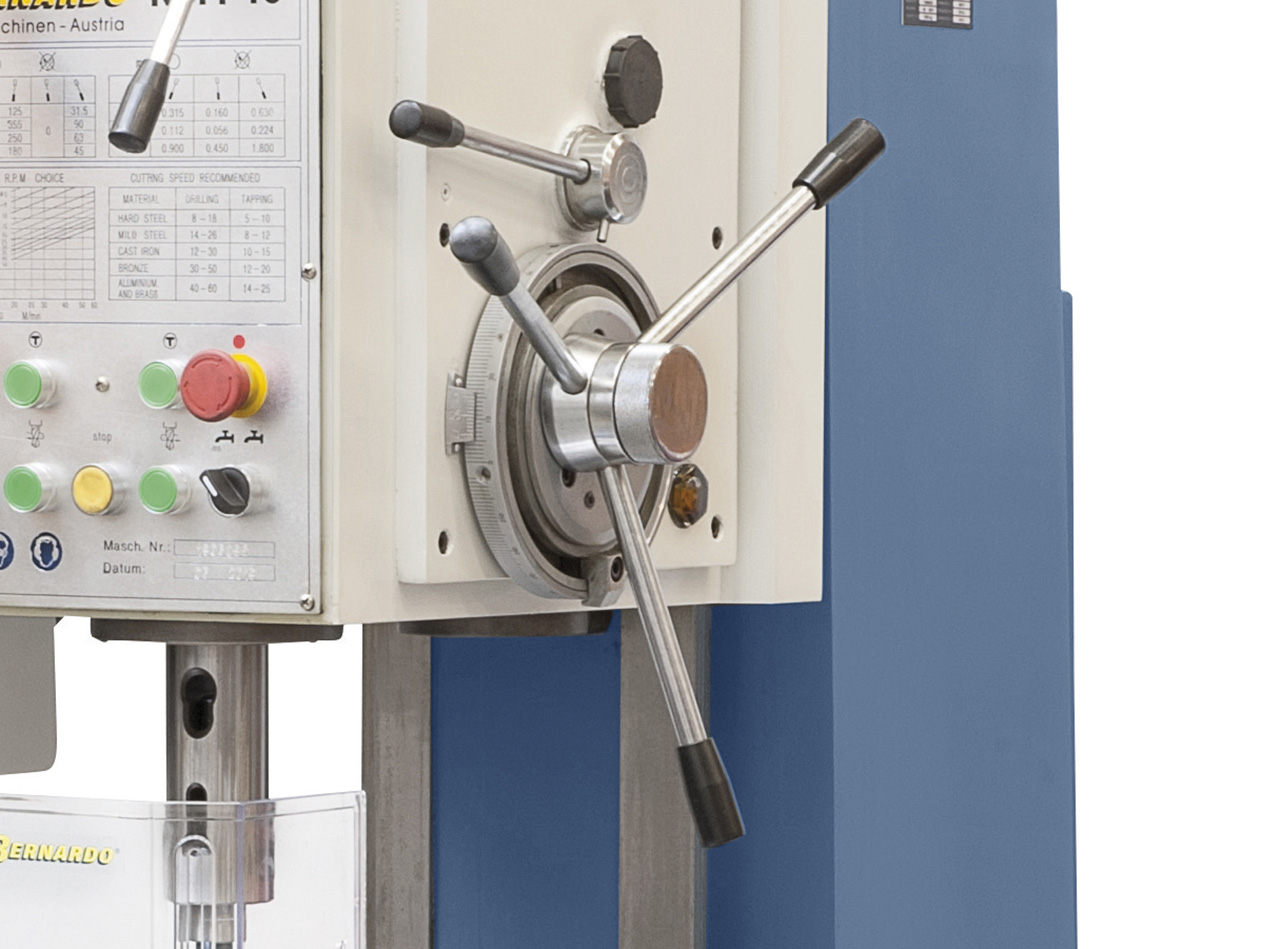

Sterngriff für manuelle Pinolenzustellung, Kupplungshebel für automatischen Vorschub.

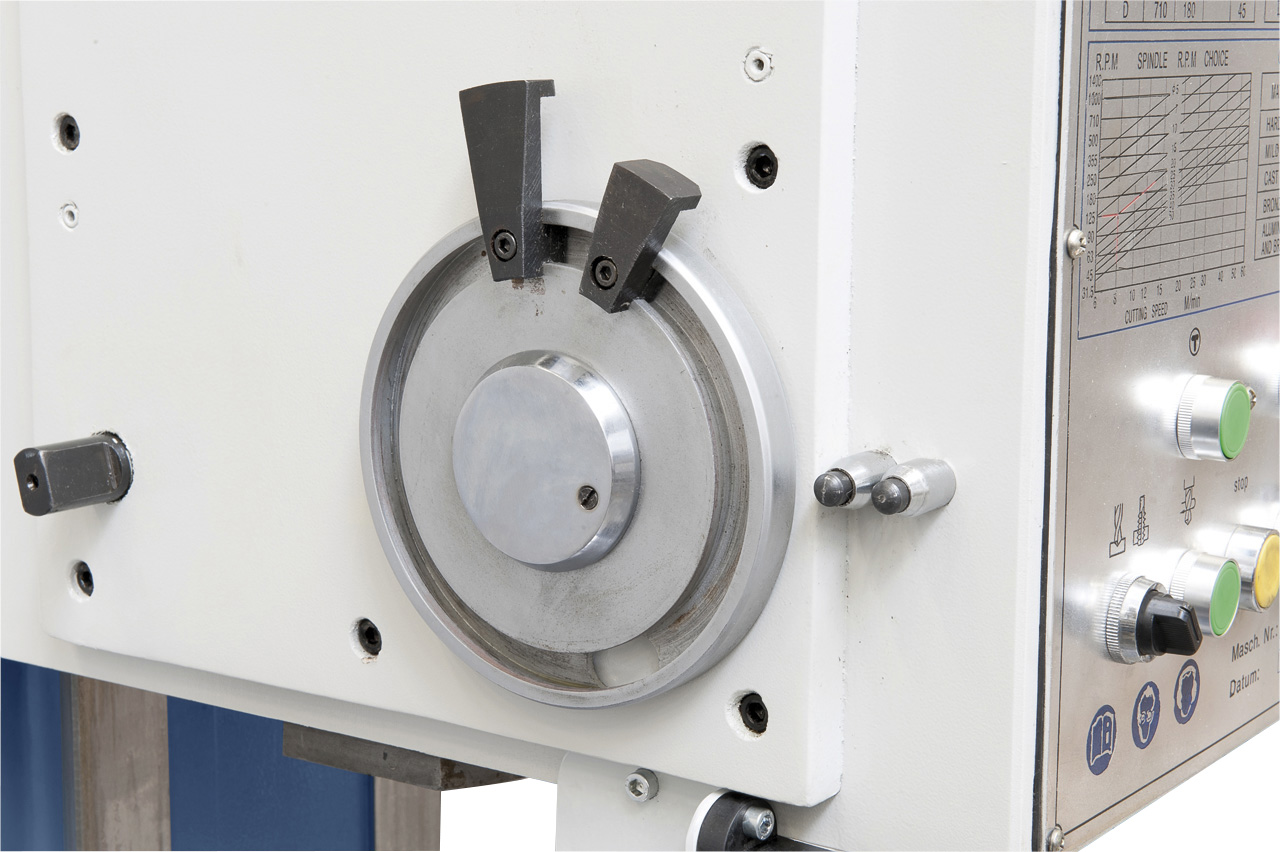

Gewindeschneideinrichtung mit Drehrichtungsumkehr, ideal für die Serienfertigung

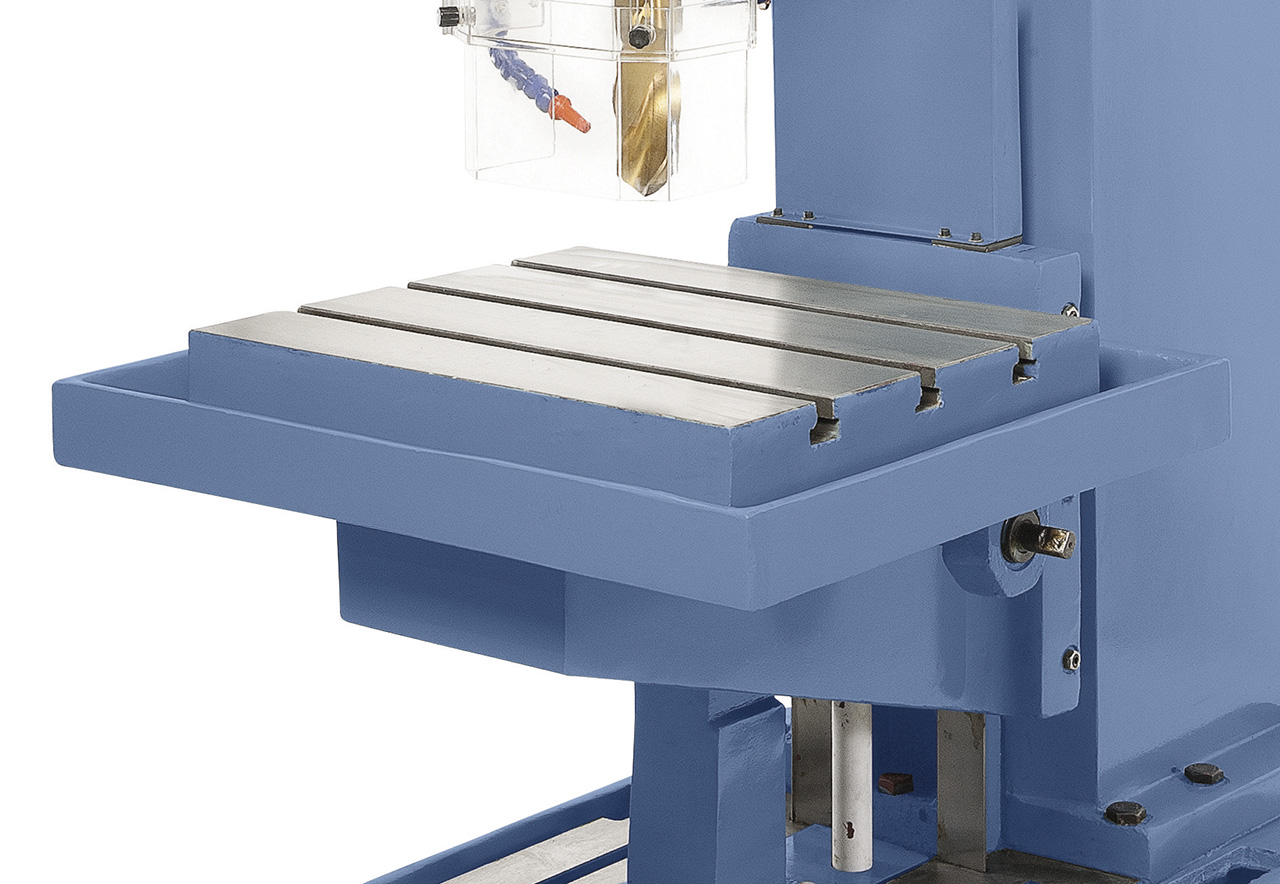

Massiver großer Arbeitstisch, präzise oberflächenbearbeitet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
