Beschreibung:
Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großen Leistungsfähigkeit sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar. Der serienmäßige Winkeltisch bietet zusätzlich vielseitige Aufspannmöglichkeiten, wodurch sich der Einsatzbereich der Maschine erweitert.
Features:- Stufenlos regelbare Drehzahl, ideal zum Einstellen der gewünschten Schnittgeschwindigkeit
- Geschliffene Grundplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- 2 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar

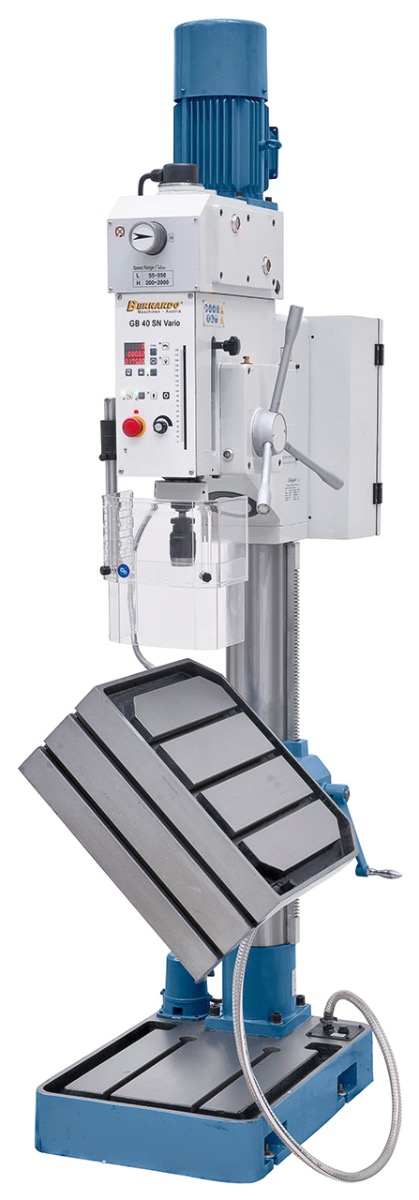

- Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 45° rechts und links
- Gehärtete und geschliffene Zahnräder sorgen für eine hohe Laufruhe
- Garantierte Rundlaufgenauigkeit = 0,02 mm in der Pinole gemessen
- Benutzerfreundliche Bedienung über Folientastatur
- Automatischer Werkzeugauswerfer und Gewindeschneideinrichtung serienmäßig
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M24 |
| Bohrfutter | 1 - 16 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl / 2 Stufen | 55 - 550 / 200 - 2000 U/min |
| Vorschubbereich | 0,1 / 0,2 mm/U |
| Ausladung | 340 mm |
| Abstand Spindel / Tisch max. | 675 mm |
| Abstand Spindel / Bodenplatte | 1195 mm |
| Pinolenhub | 190 mm |
| Säulendurchmesser | 150 mm |
| Tischgröße / T-Nutengröße | 560 x 520 mm / 18 mm |
| Vertikale Aufspannfläche / T-Nutengröße | 560 x 250 mm / 18 mm |
| Arbeitsfläche Bodenplatte | 535 x 505 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW / 400 V |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW / 400 V |
| Maschinenabmessung (B x T x H) | 620 x 1000 x 2300 mm |
| Gewicht ca. | 505 kg |
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 3 / 2
- Frequenzumrichter Delta VFD
- Automatischer Werkzeugauswerfer
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung

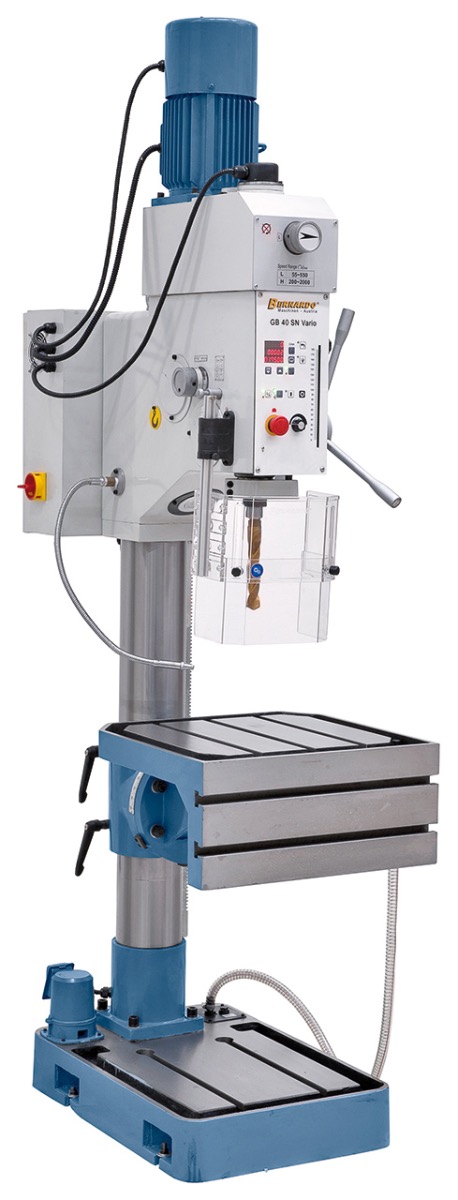

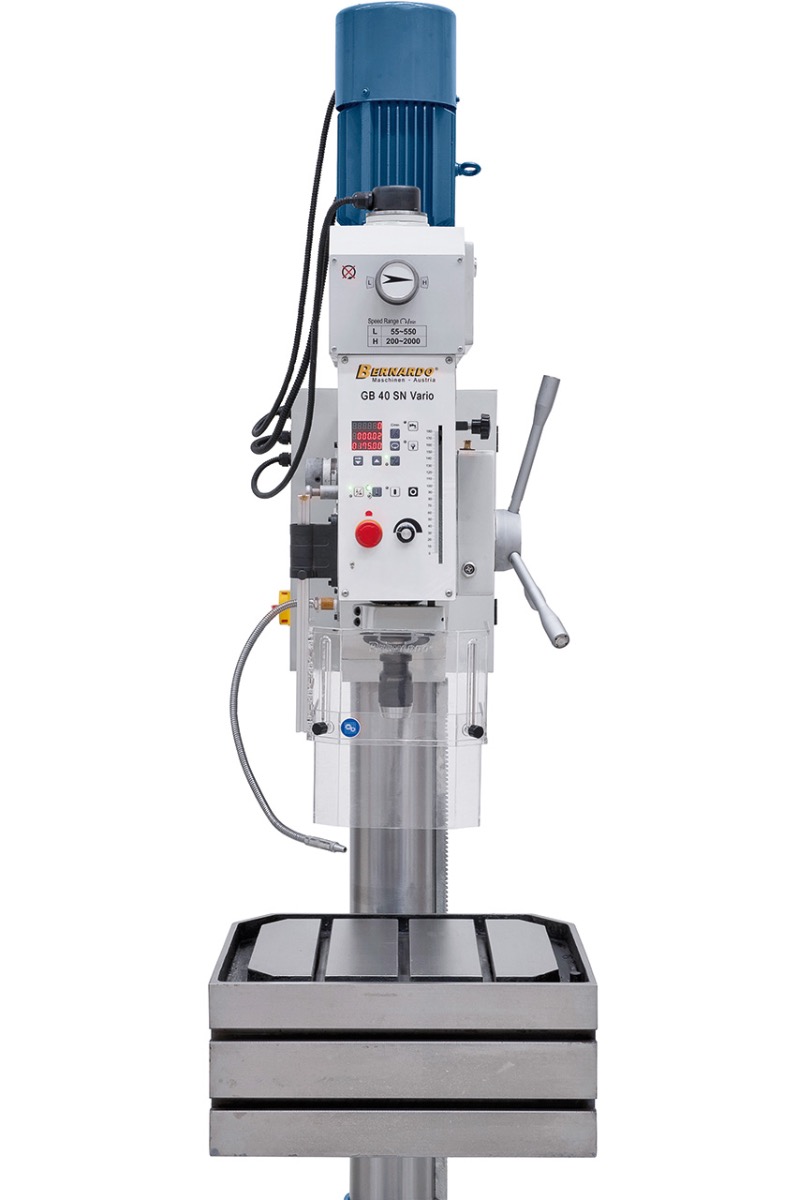

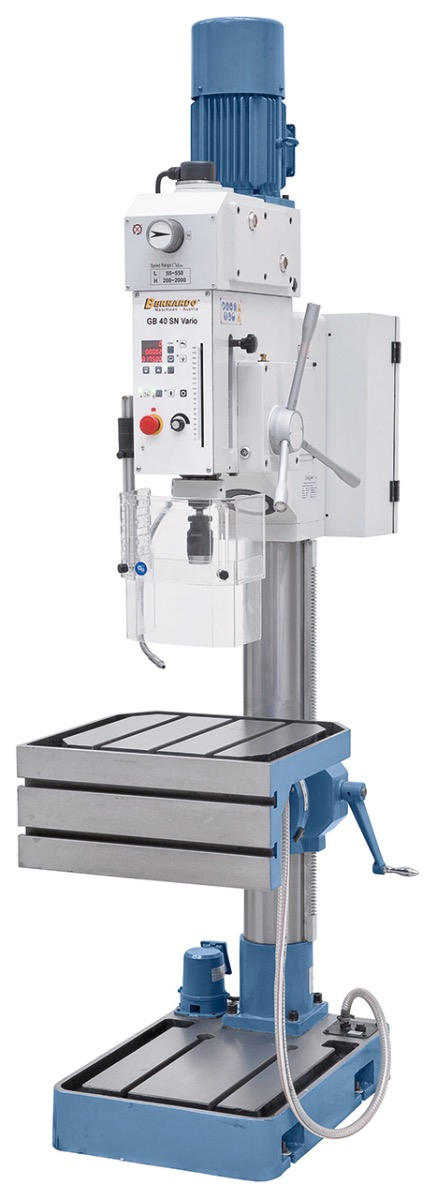

Modell GB 40 SN Vario serienmäßig mit massivem Winkeltisch.
Einfache Vorwahl der Getriebe- stufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittelsPotentiometer.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
