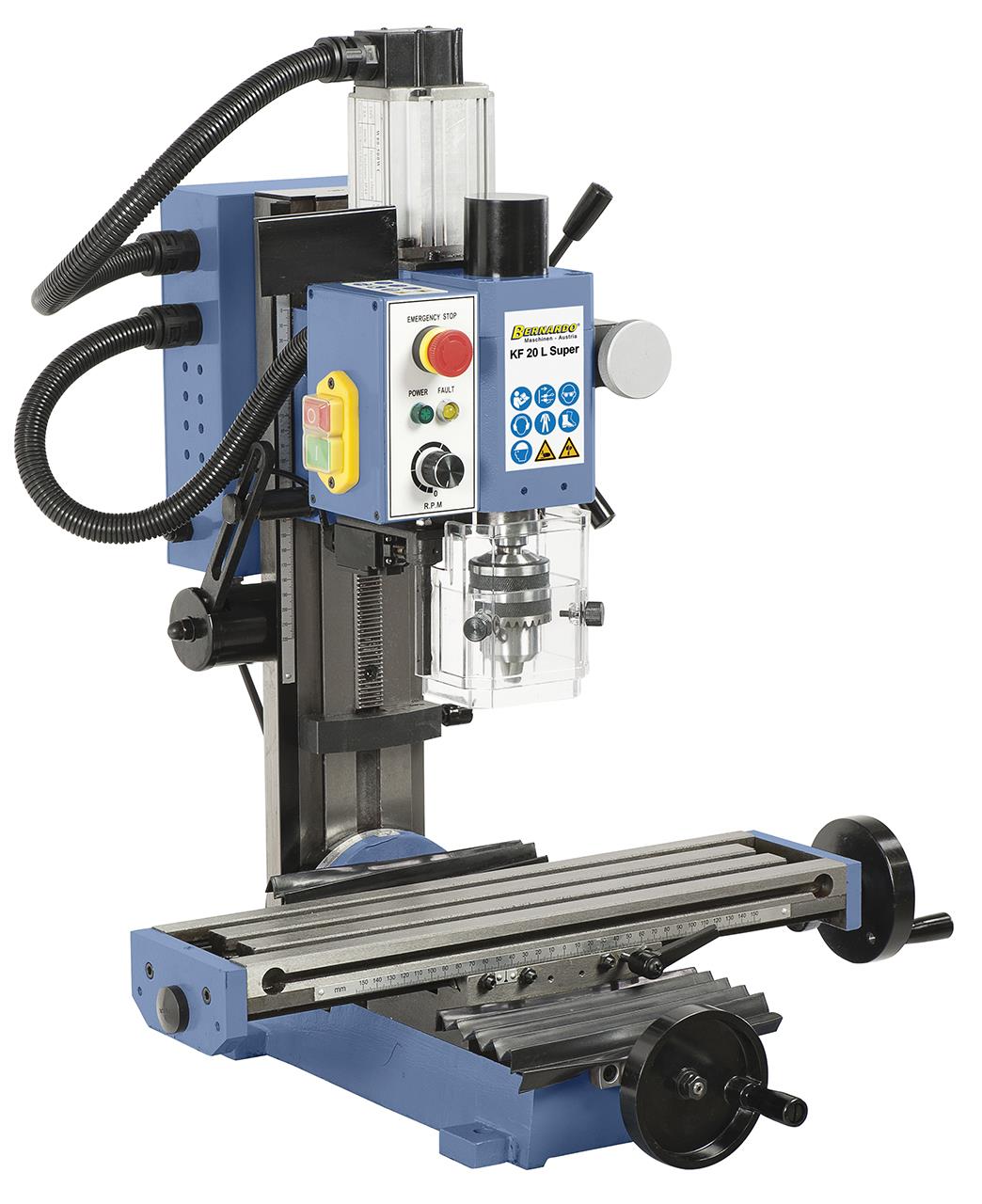

02-1016 Bernardo Bohr- und Fräsmaschinen KF 20 L Super
02-1016 Bernardo Bohr- und Fräsmaschinen KF 20 L Super
Beschreibung:
Lieferumfang:

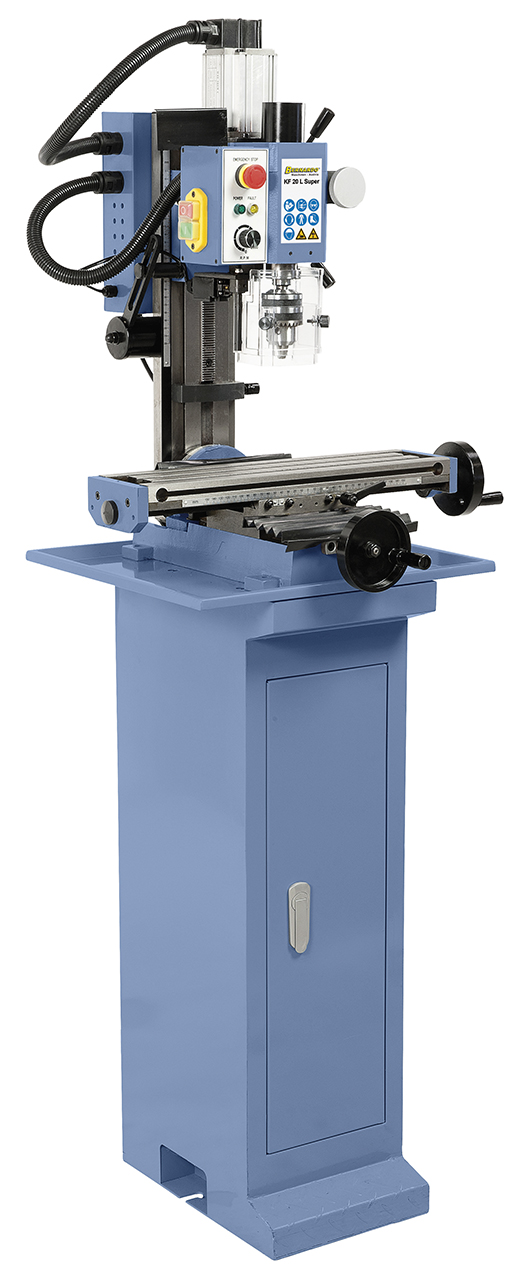

Abbildung mit Untergestell BF 1 (Option)

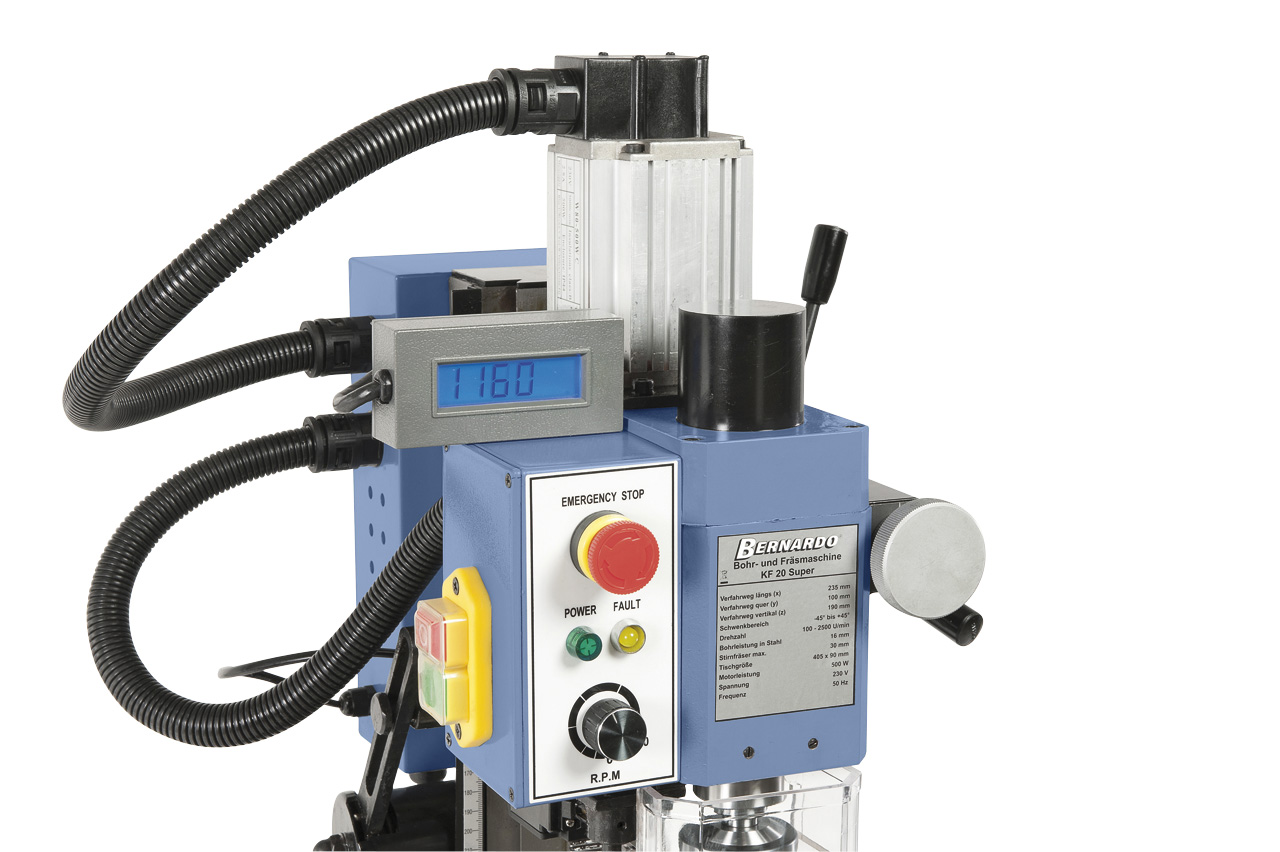

Digitale Drehzahlanzeige optional erhältlich.

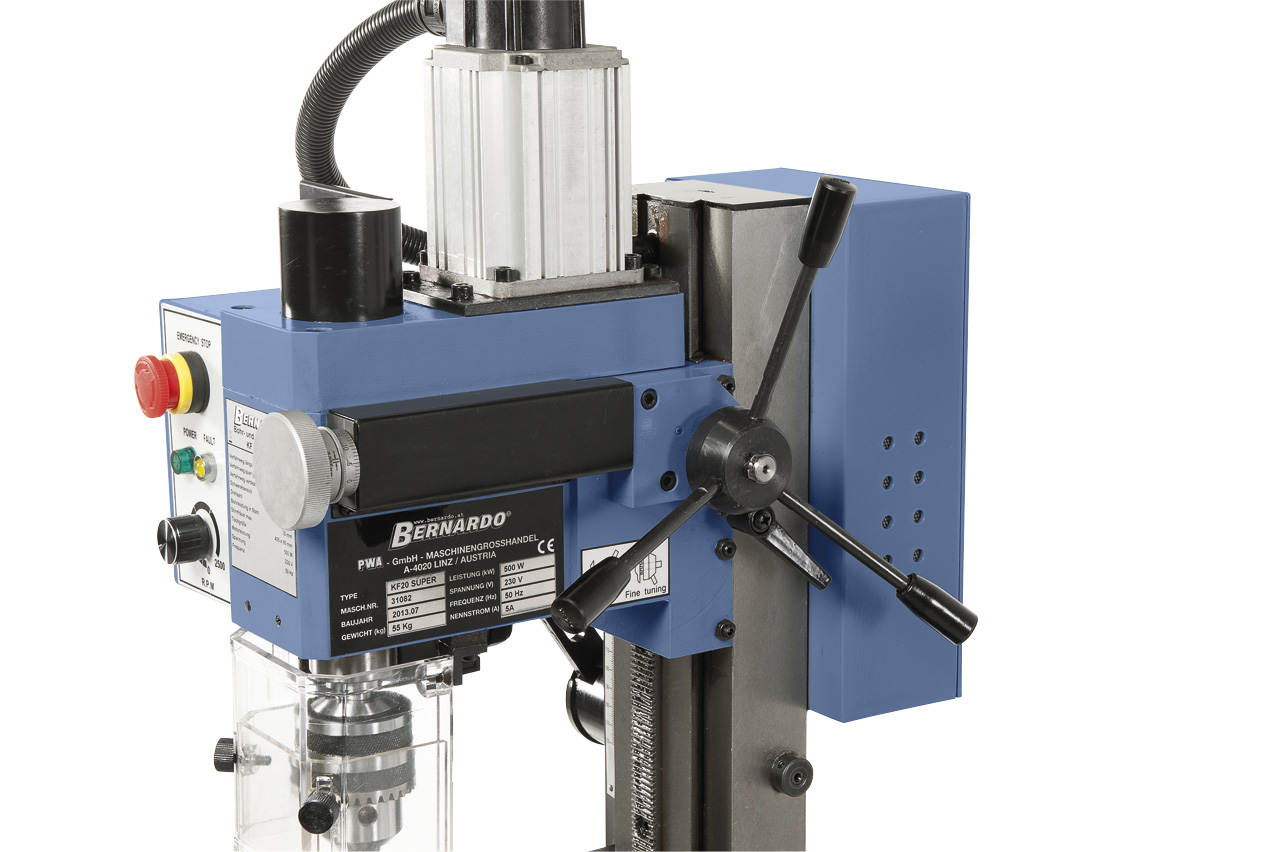

Großdimensionierter Sterngriff für leichte Pinolenzuste beim Bohren, Handrad für Feinzustellung beim Fräsen.llung

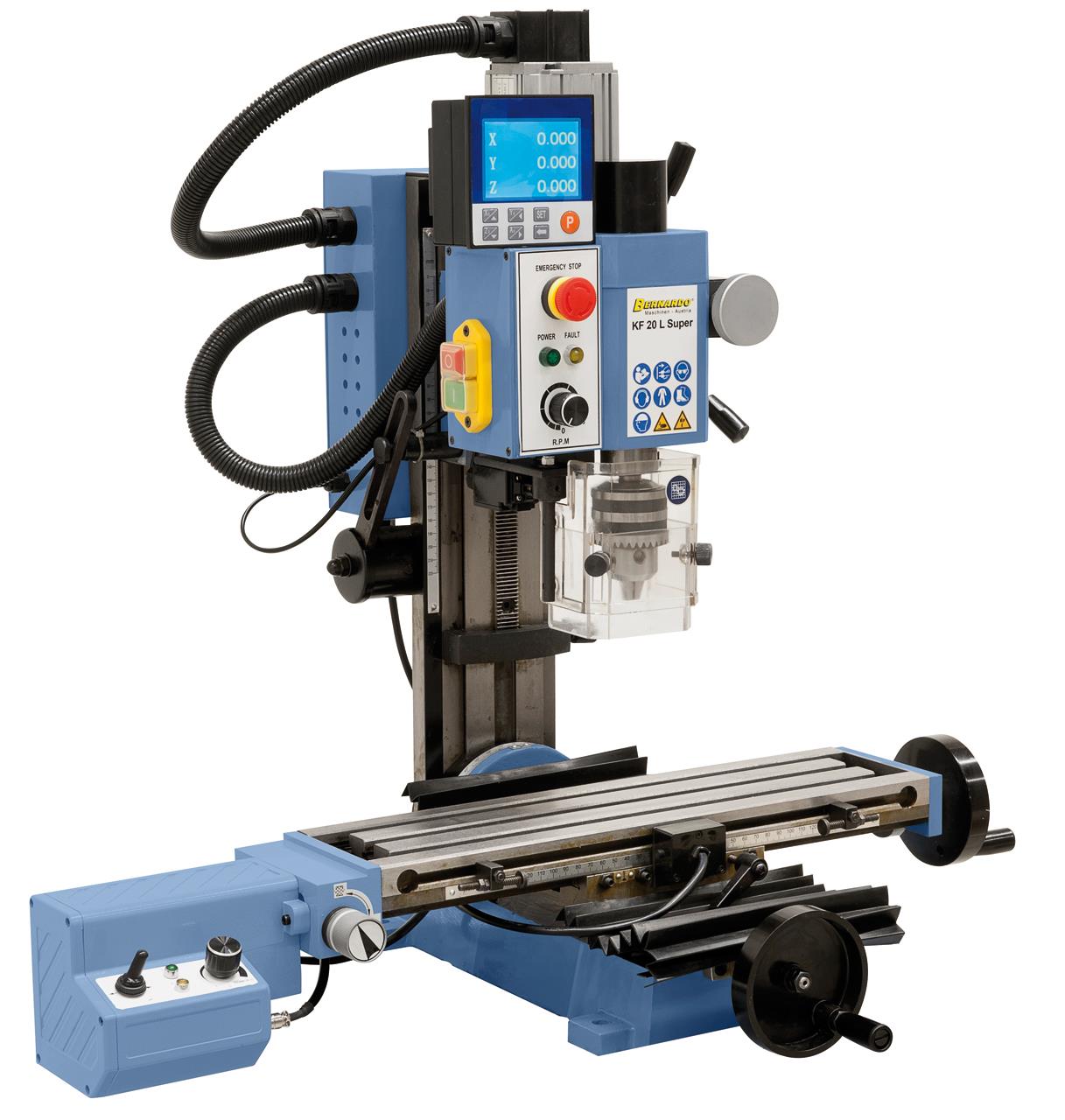

Abbildung mit Frästischvorschub FTV-2 und 3-Achsen-Positionsanzeige DT20
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Beschreibung:
Die Fräsmaschine KF 20 L Super bietet durch den bürstenlosen Gleichstrommotor eine hohe Laufruhe sowie einen gleichmäßigen Antrieb der Spindel über den gesamten Drehzahlbereich.
Features:- Bürstenloser Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung in x-, y- und z-Achse, spielfrei nachstellbar über Keilleisten

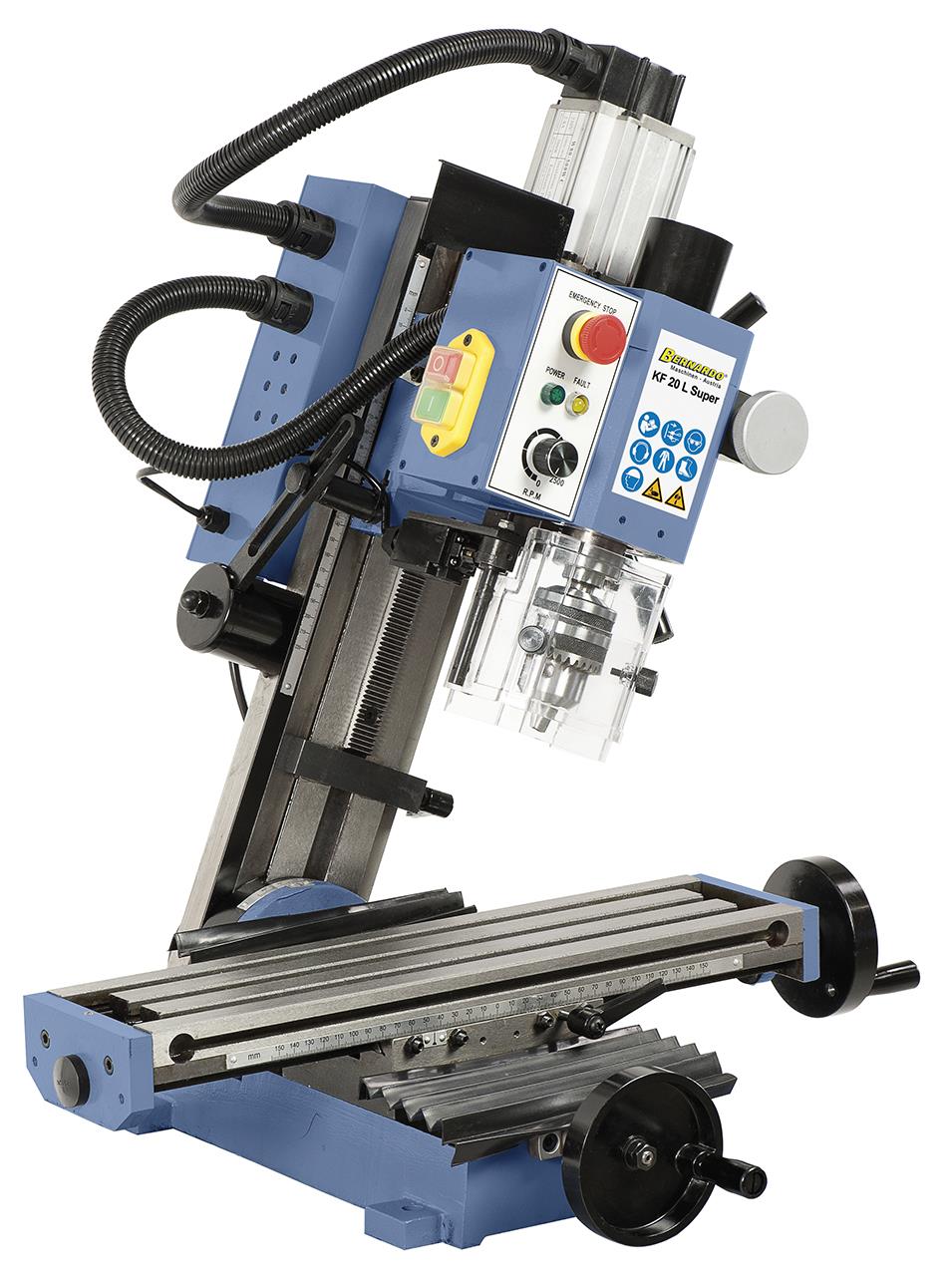

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Wartungsfreier 500 W Antriebsmotor mit hoher Laufruhe
- Stufenlos regelbare Drehzahl zum Anpassen an das Werkstück
- Einzeln festklemmbare Führungen gewährleisten ein sauberes Fräsbild
| Bohrleistung in Stahl | 13 mm |
| Stirnfräser max. | 30 mm |
| Schaftfräser max. | 16 mm |
| Ausladung | 165 mm |
| Abstand Spindel / Tisch | 95 - 285 mm |
| Spindeldrehzahl, stufenlos | 100 - 2500 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 490 x 120 mm |
| Verfahrwege (x / y) | 300 / 130 mm |
| Fräskopf schwenkbar | -45° bis +45° |
| Höhenverstellung Fräskopf | 190 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,50 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,75 kW / 230 V |
| Maschinenabmessung (B x T x H) | 520 x 500 x 740 mm |
| Gewicht ca. | 60 kg |
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
Abbildung mit Untergestell BF 1 (Option)
Digitale Drehzahlanzeige optional erhältlich.
Großdimensionierter Sterngriff für leichte Pinolenzuste beim Bohren, Handrad für Feinzustellung beim Fräsen.llung
Abbildung mit Frästischvorschub FTV-2 und 3-Achsen-Positionsanzeige DT20
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
