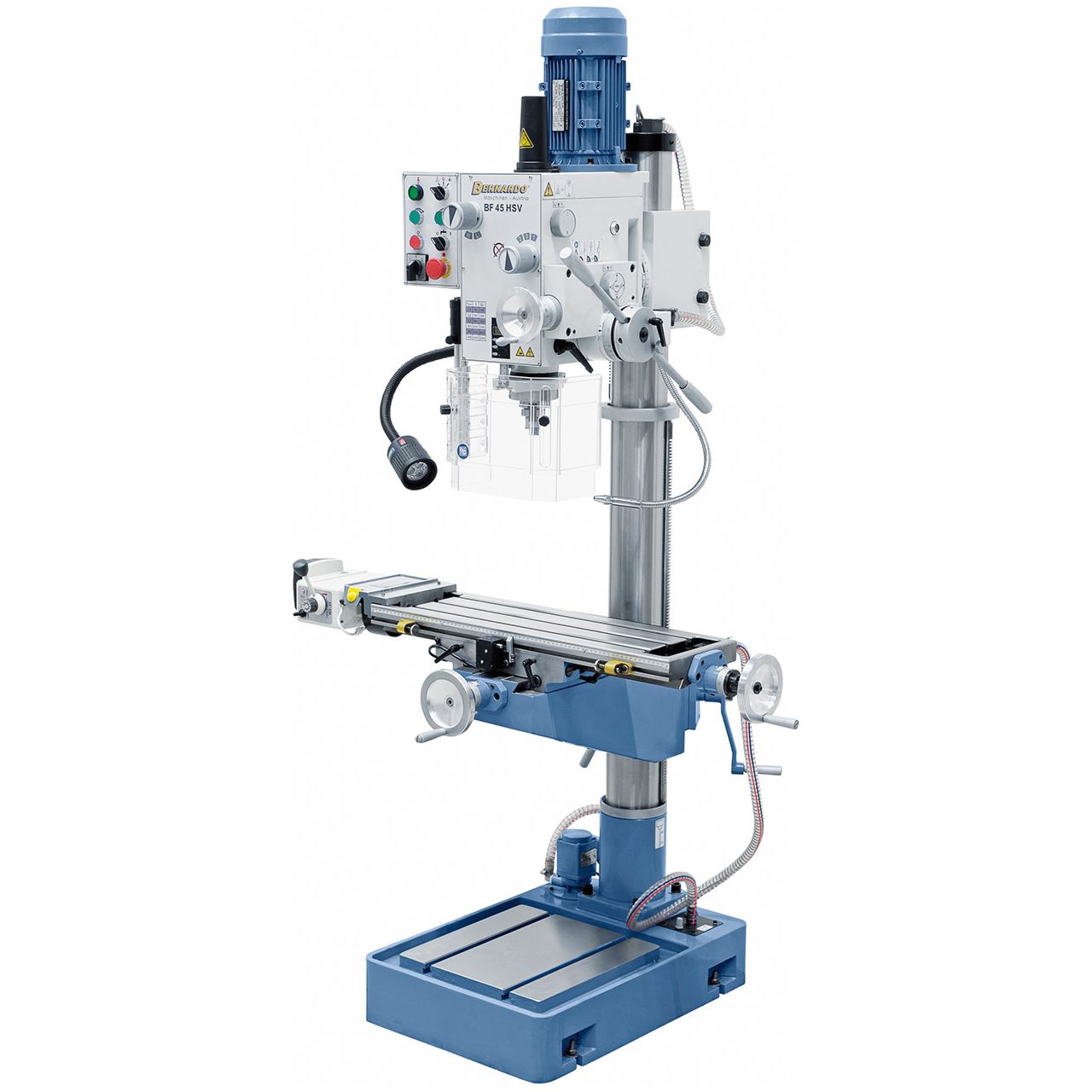

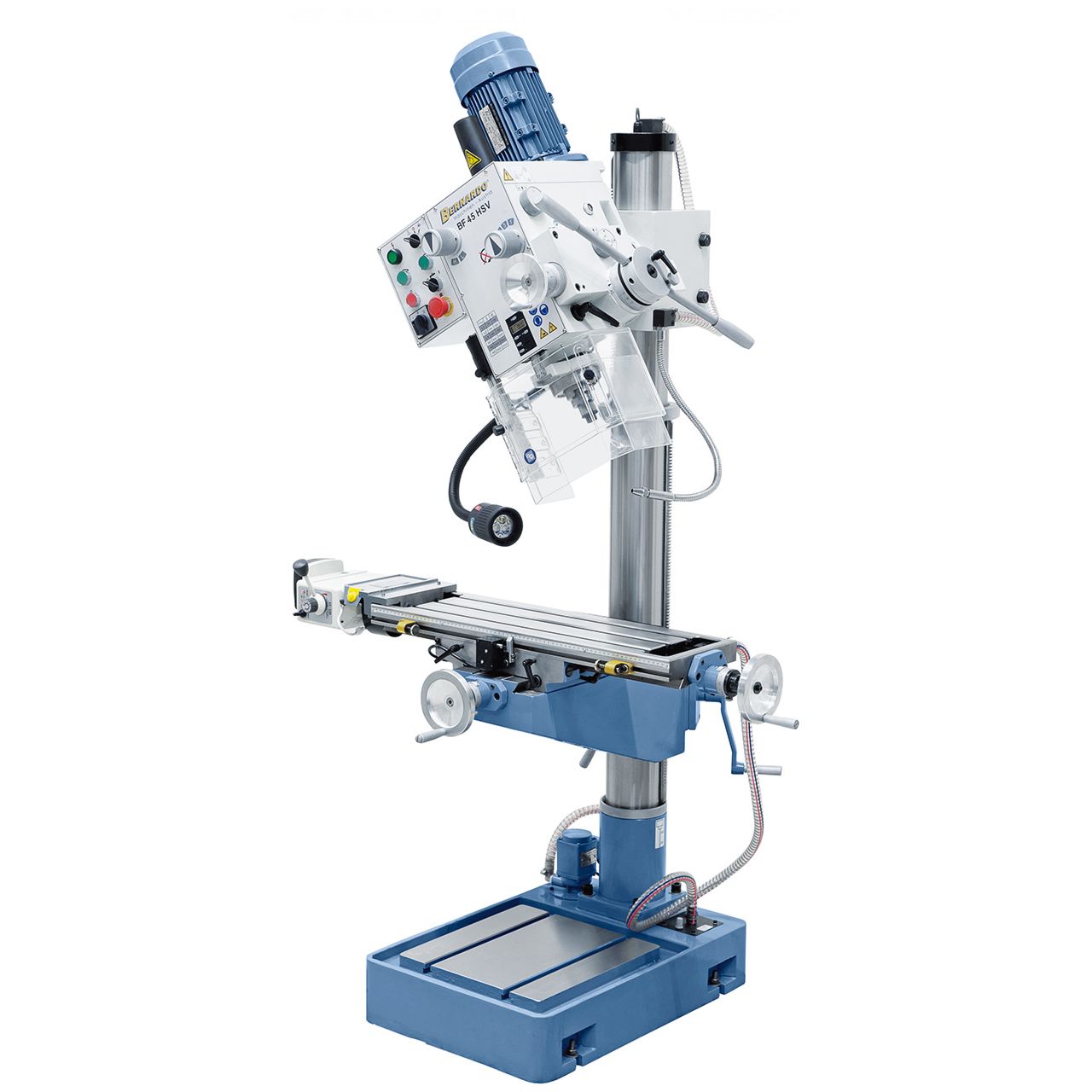

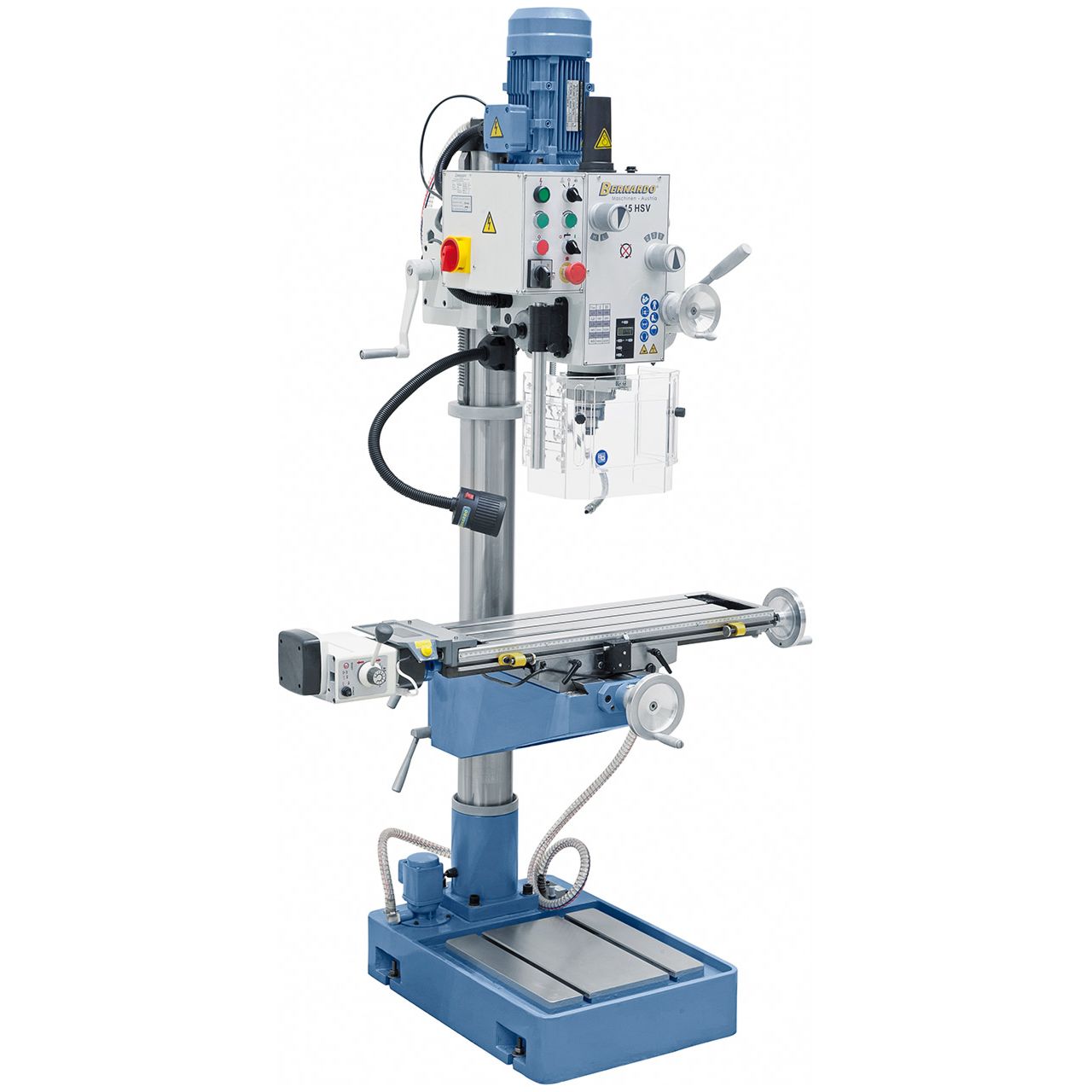

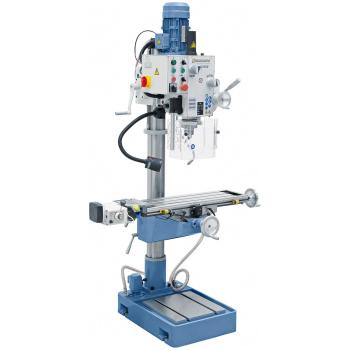

02-1111 Bernardo Bohr- und Fräsmaschinen BF 45 HSV mit x-Achsenvorschub
02-1111 Bernardo Bohr- und Fräsmaschinen BF 45 HSV mit x-Achsenvorschub
Beschreibung:
Lieferumfang:

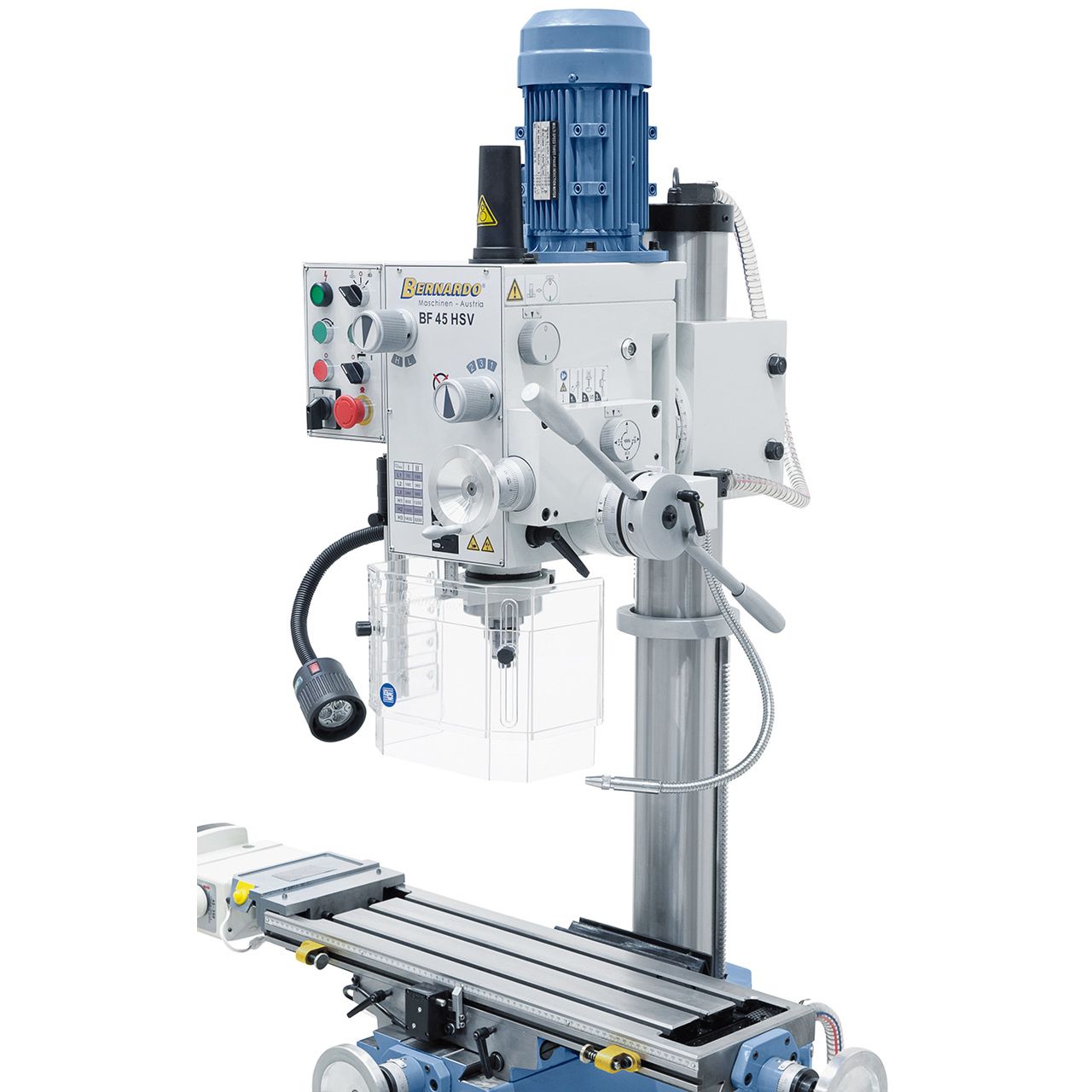

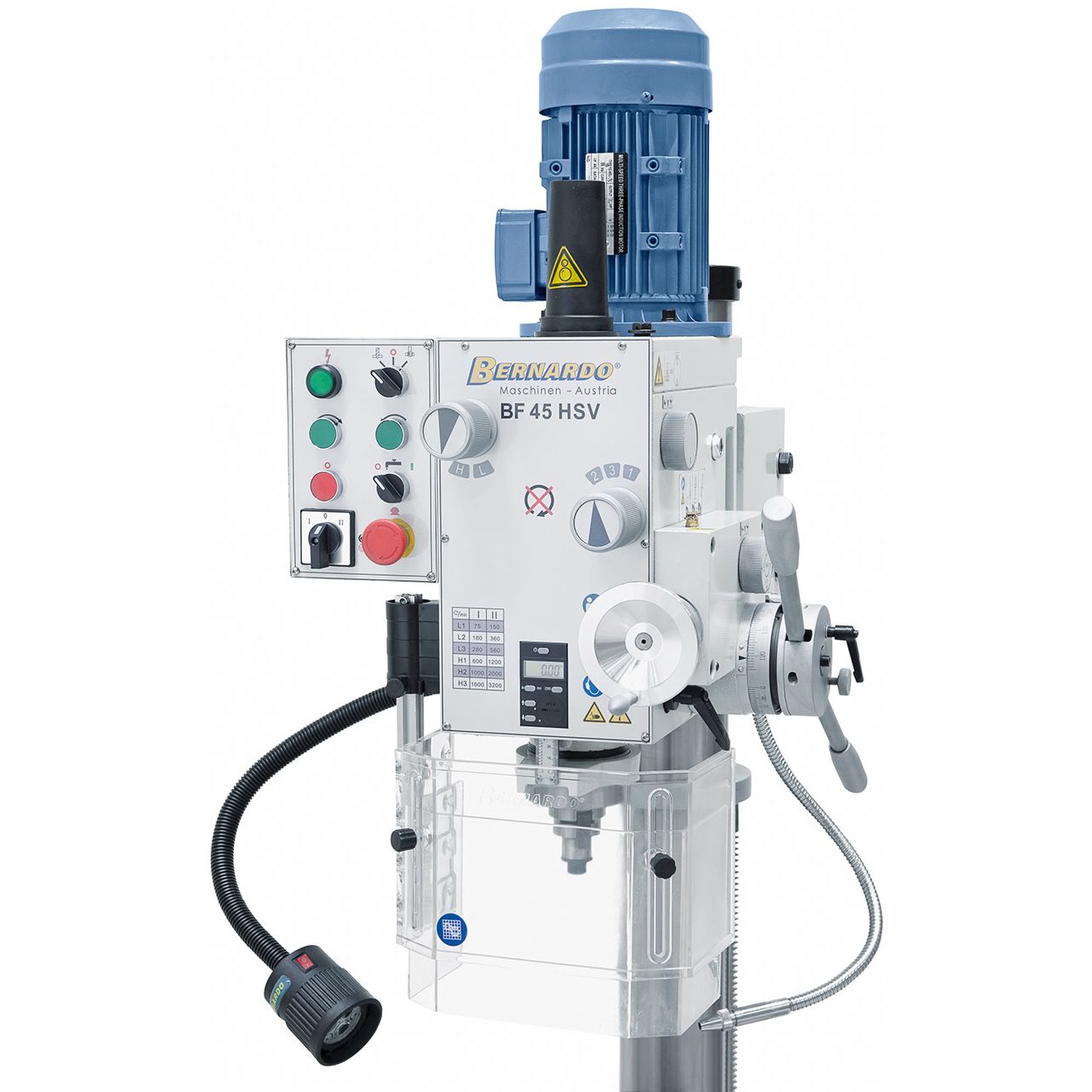

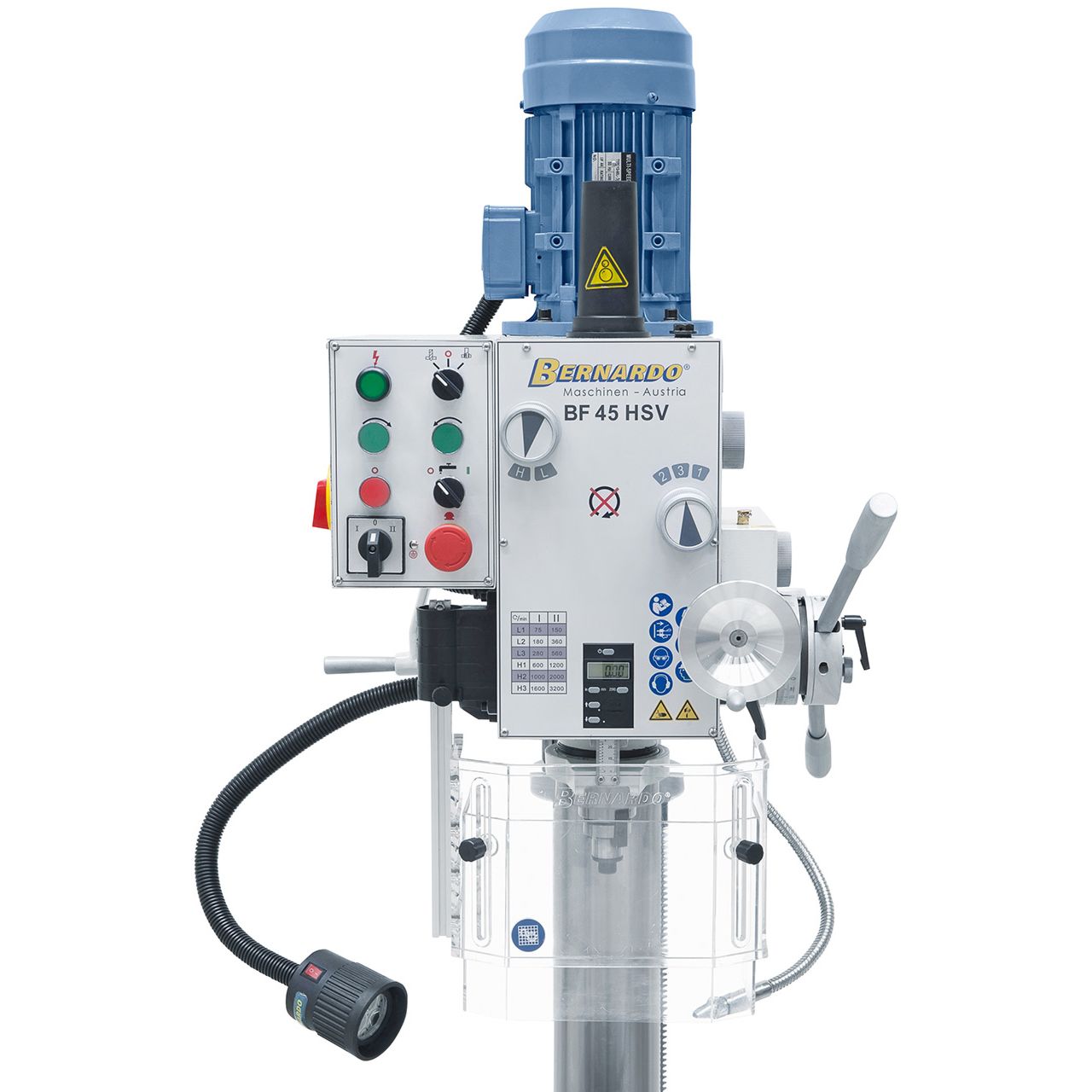

Ergonomisch angebrachte Schaltelemente an der Vorderseite der Maschine.
Digitale Pinolenhubanzeige für komfortables Arbeiten.

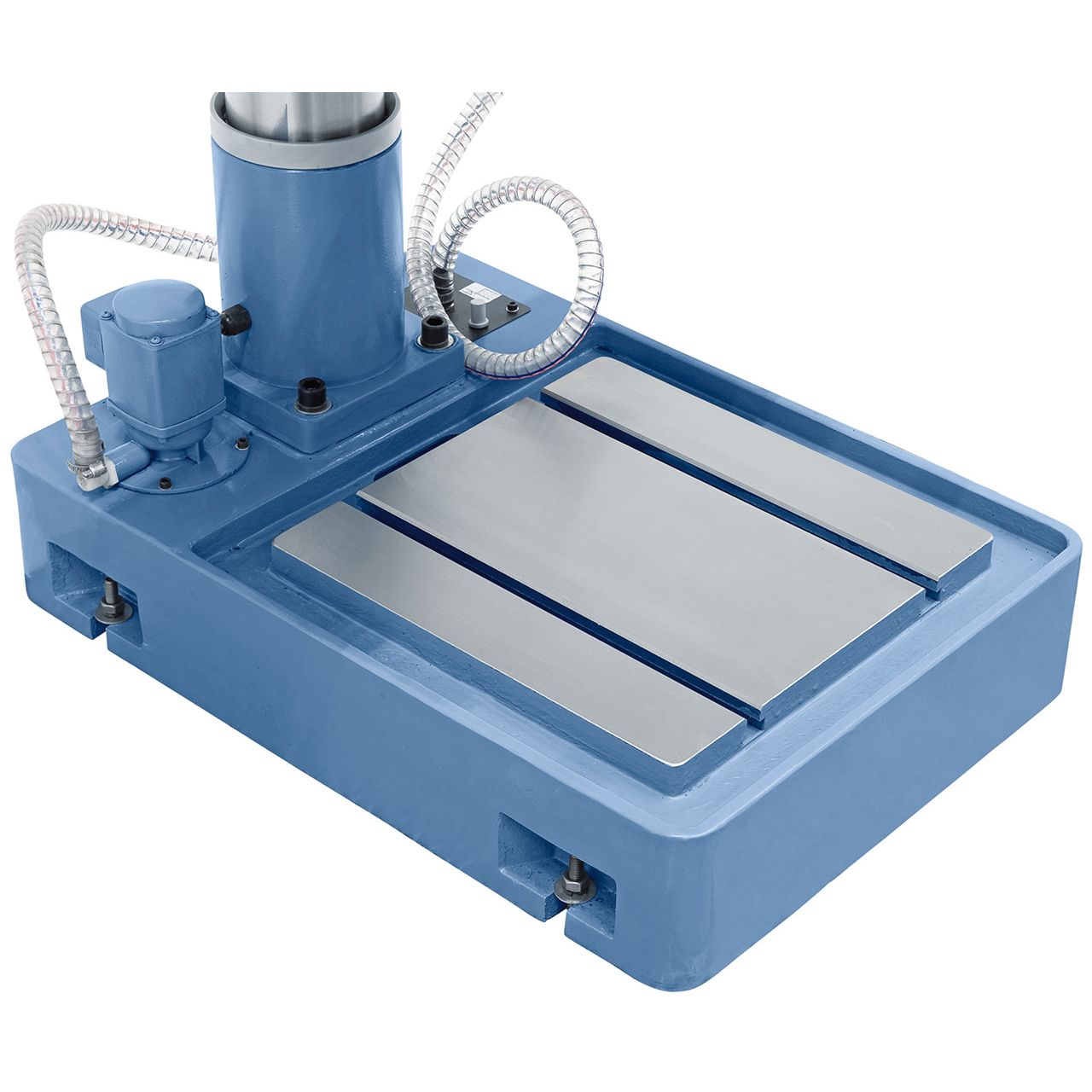

Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.

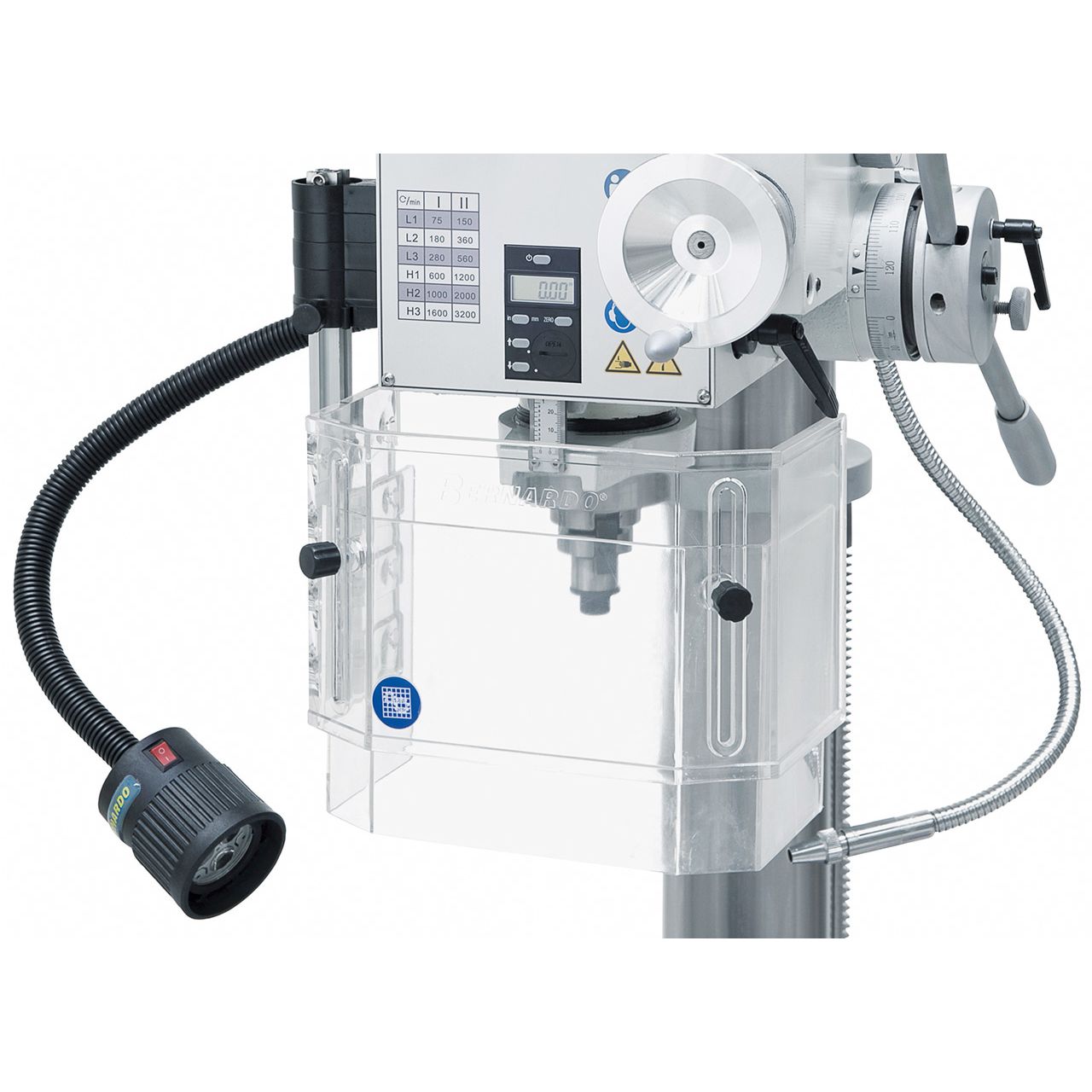

Hohe Sicherheit durch höhen- verstellbaren Futterschutz mit Mikroschalter.

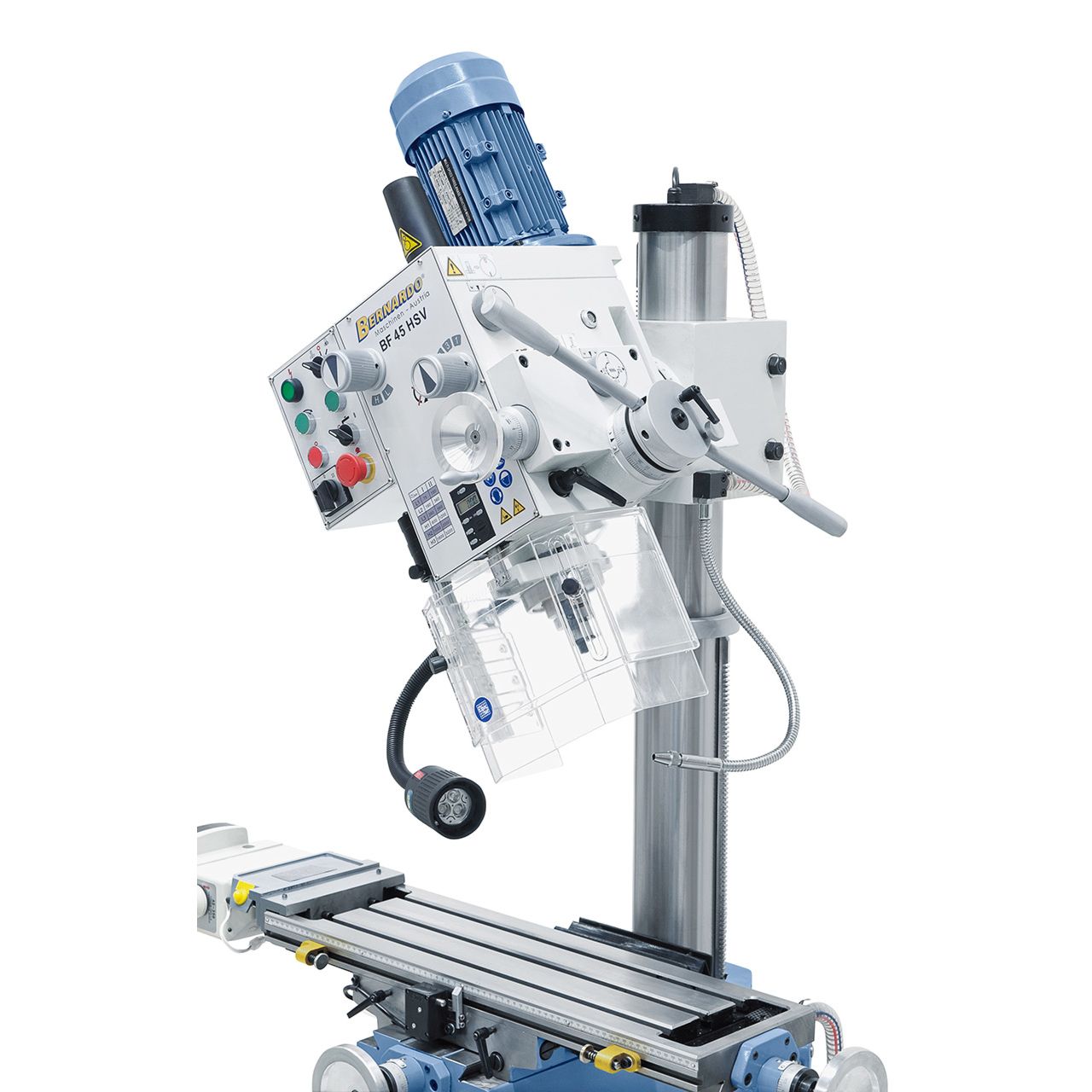

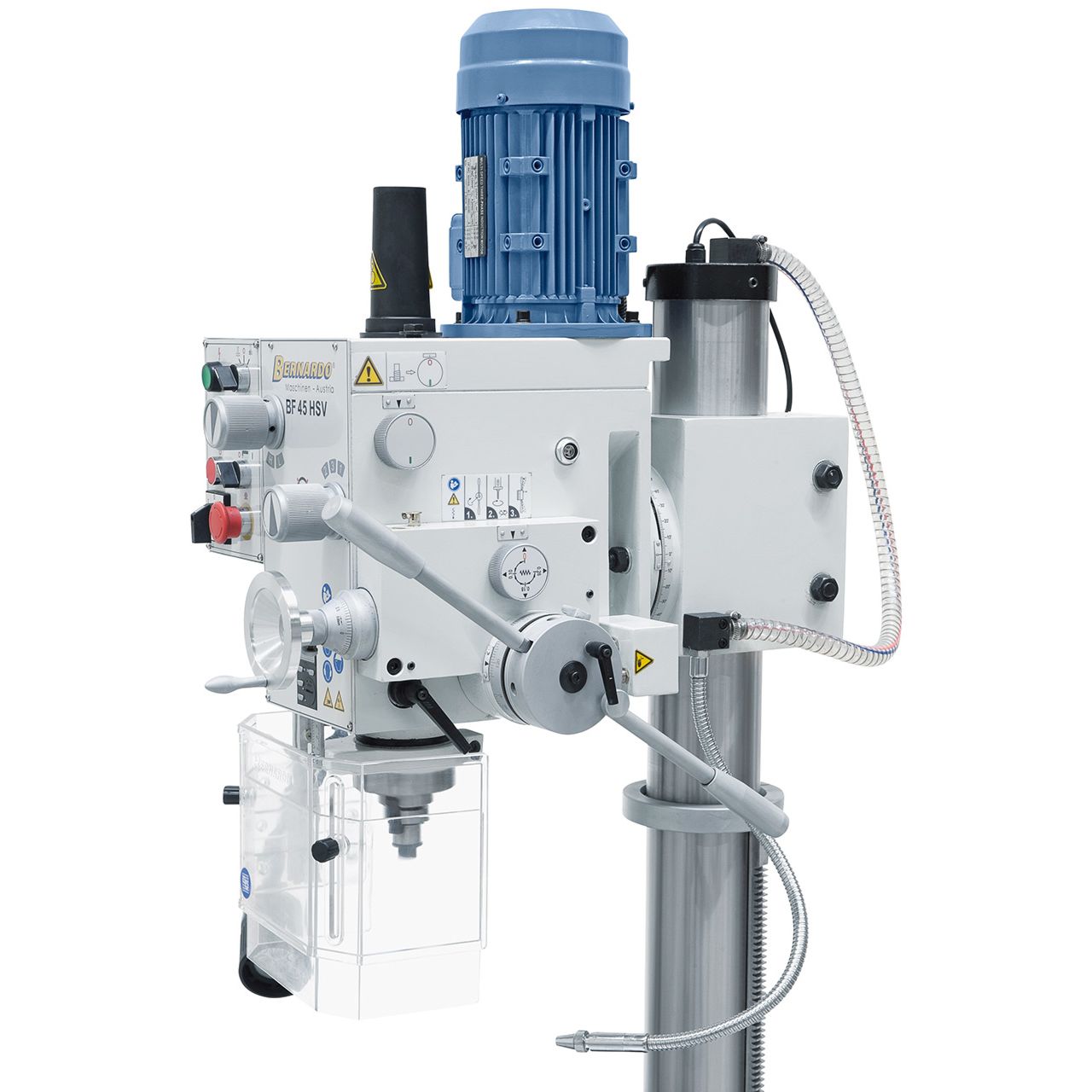

Schwenkbarer Getriebekopf für universellen Einsatz.
Leichtgängige Pinolenzustellung beim Bohren über ergonomisch angebrachte Handgriffe, Handrad mit Skala für genaues Zustellen beim Fräsen.

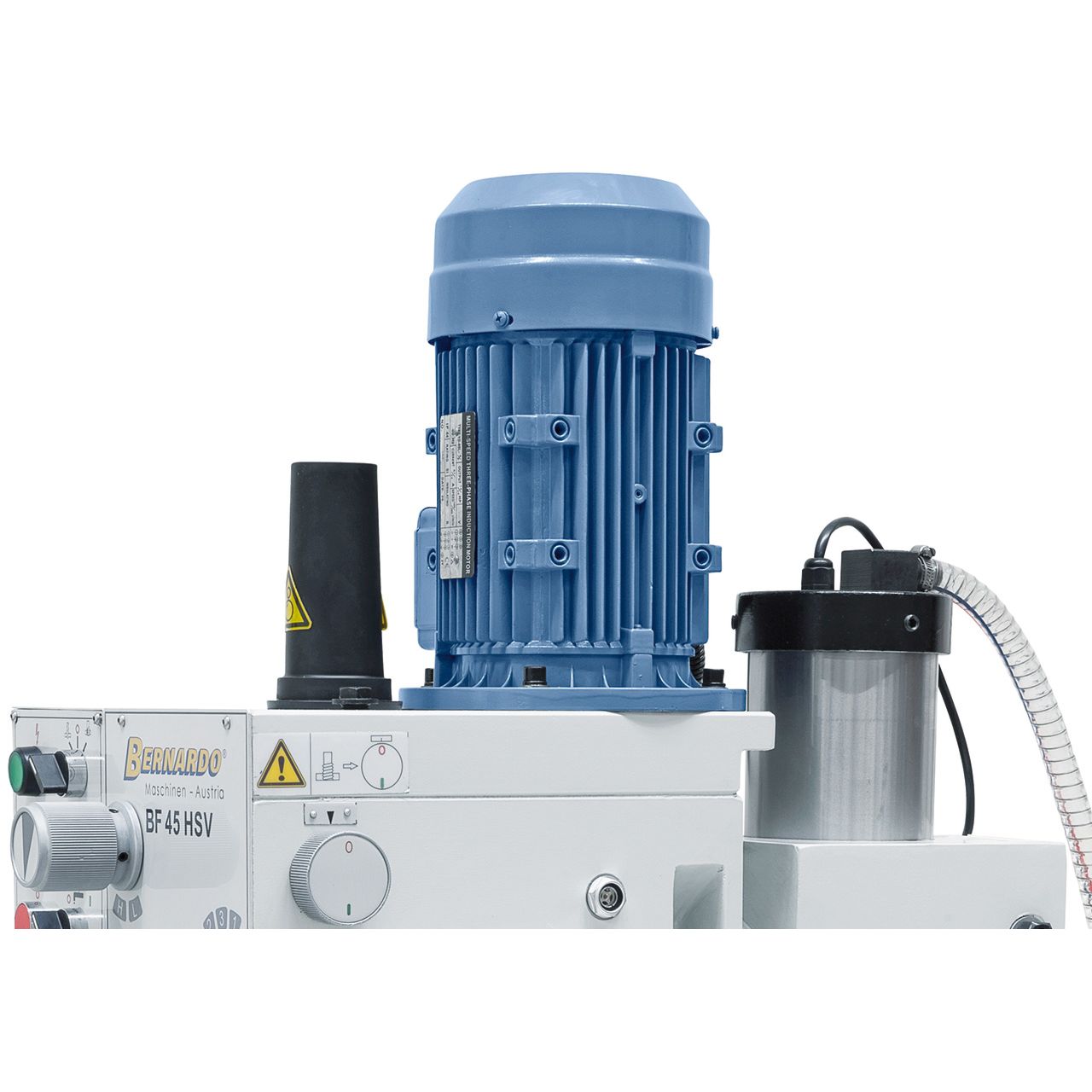

Leistungsstarker 2-Stufen- Motor mit 1,1 / 1,5 kW Antriebsleistung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Bohr- und Fräsmaschine mit Pinolen- und Tischvorschub
Features:- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel

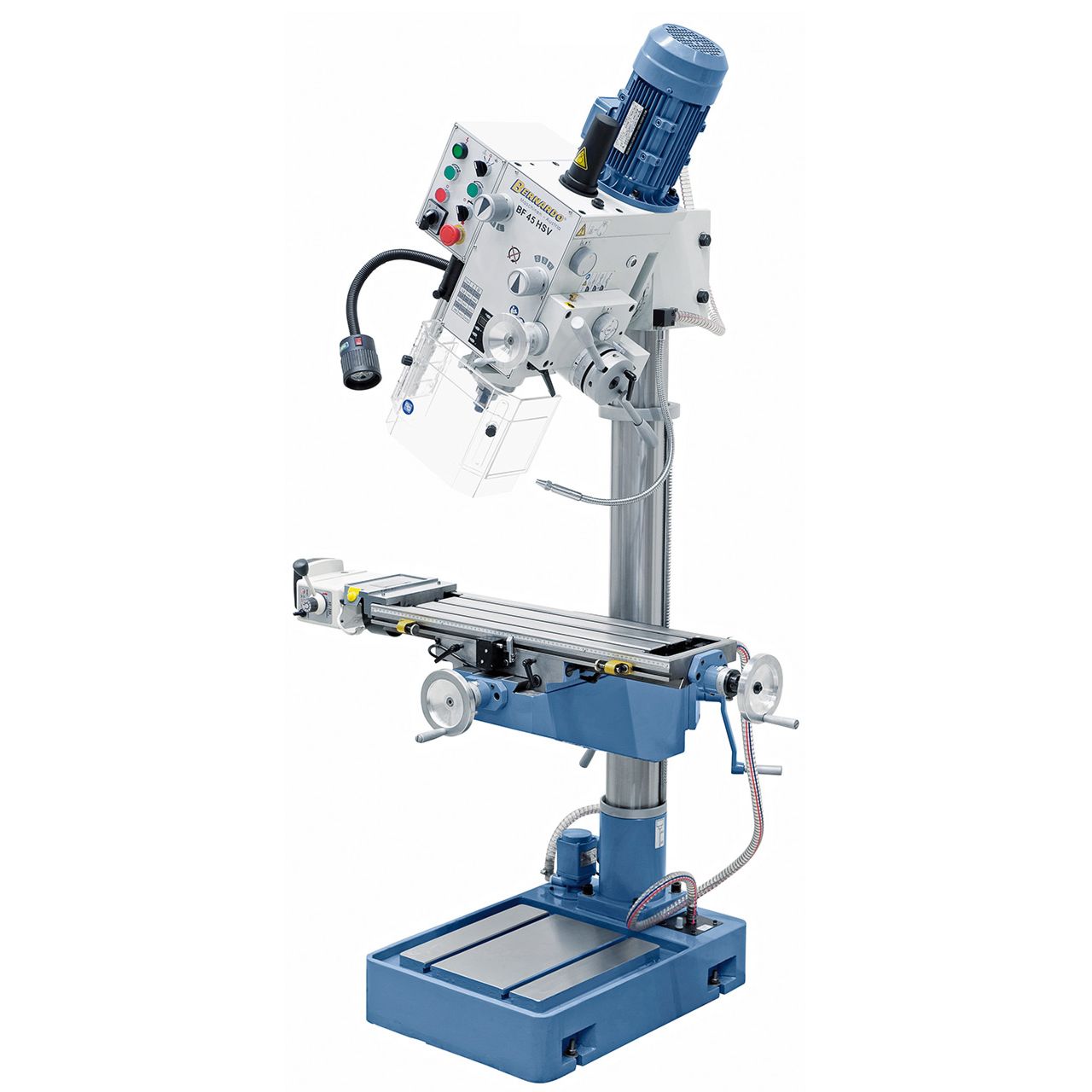

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 280 mm |
| Spindeldrehzahl | (12) 75 - 3200 U/min |
| Spindelaufnahme | MK 4 |
| Pinolenhub | 120 mm |
| Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße | 730 x 210 mm |
| T-Nutengröße | 14 mm |
| Abstand Spindel / Tisch max. | 640 mm |
| Abstand Spindel / Bodenplatte max. | 1190 mm |
| Verfahrweg (x / y) | 380 / 200 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 260 mm |
| Säulendurchmesser | 115 mm |
| Arbeitsfläche Bodenplatte | 365 x 375 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T X H) | 1070 x 800 x 2060 mm |
| Gewicht ca. | 362 kg |

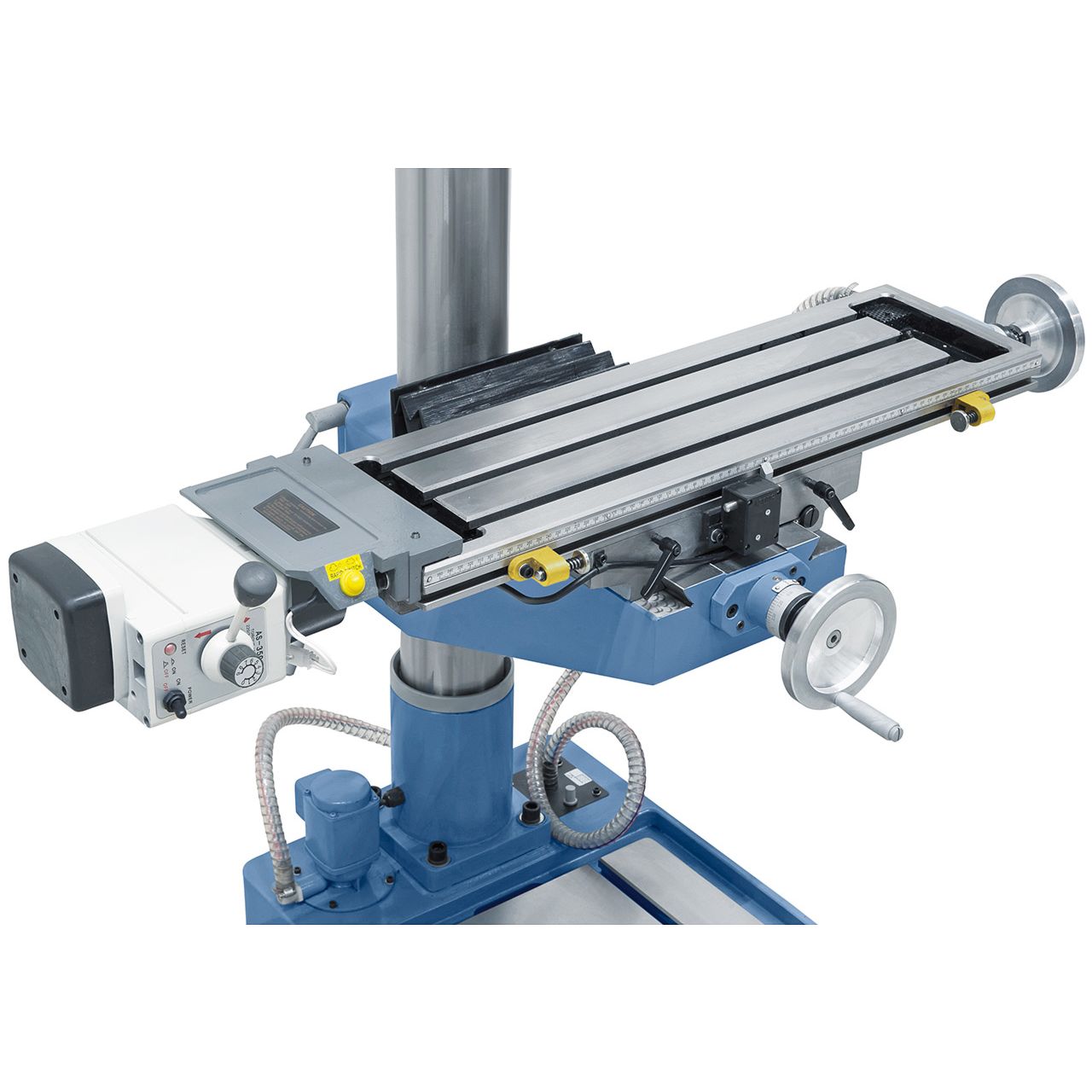

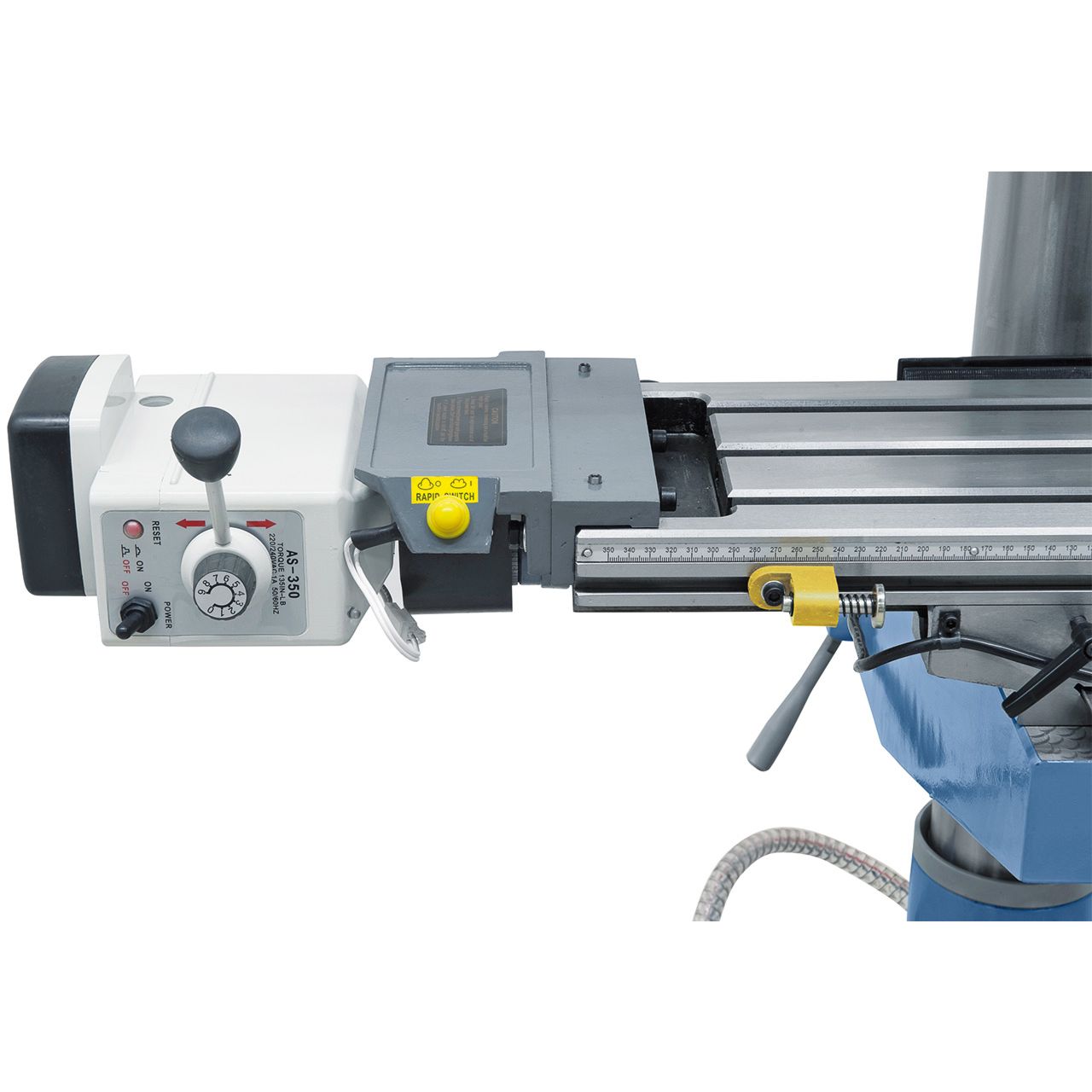

- x-Achsenvorschub AL 450 D
- Schnellspannbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Längsmeßskala
- Bedienwerkzeug
Ergonomisch angebrachte Schaltelemente an der Vorderseite der Maschine.
Digitale Pinolenhubanzeige für komfortables Arbeiten.
Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.
Hohe Sicherheit durch höhen- verstellbaren Futterschutz mit Mikroschalter.
Schwenkbarer Getriebekopf für universellen Einsatz.
Leichtgängige Pinolenzustellung beim Bohren über ergonomisch angebrachte Handgriffe, Handrad mit Skala für genaues Zustellen beim Fräsen.
Leistungsstarker 2-Stufen- Motor mit 1,1 / 1,5 kW Antriebsleistung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
