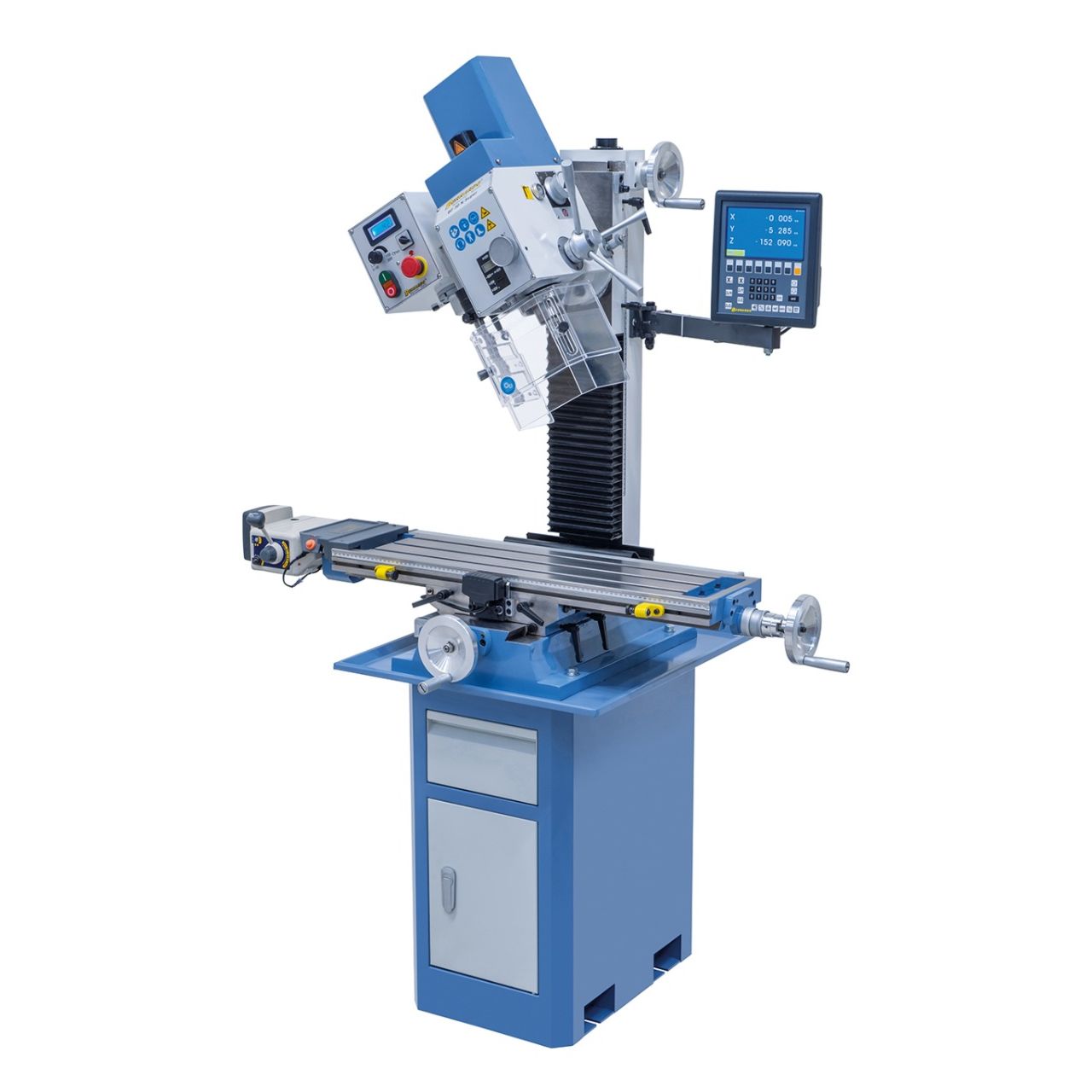

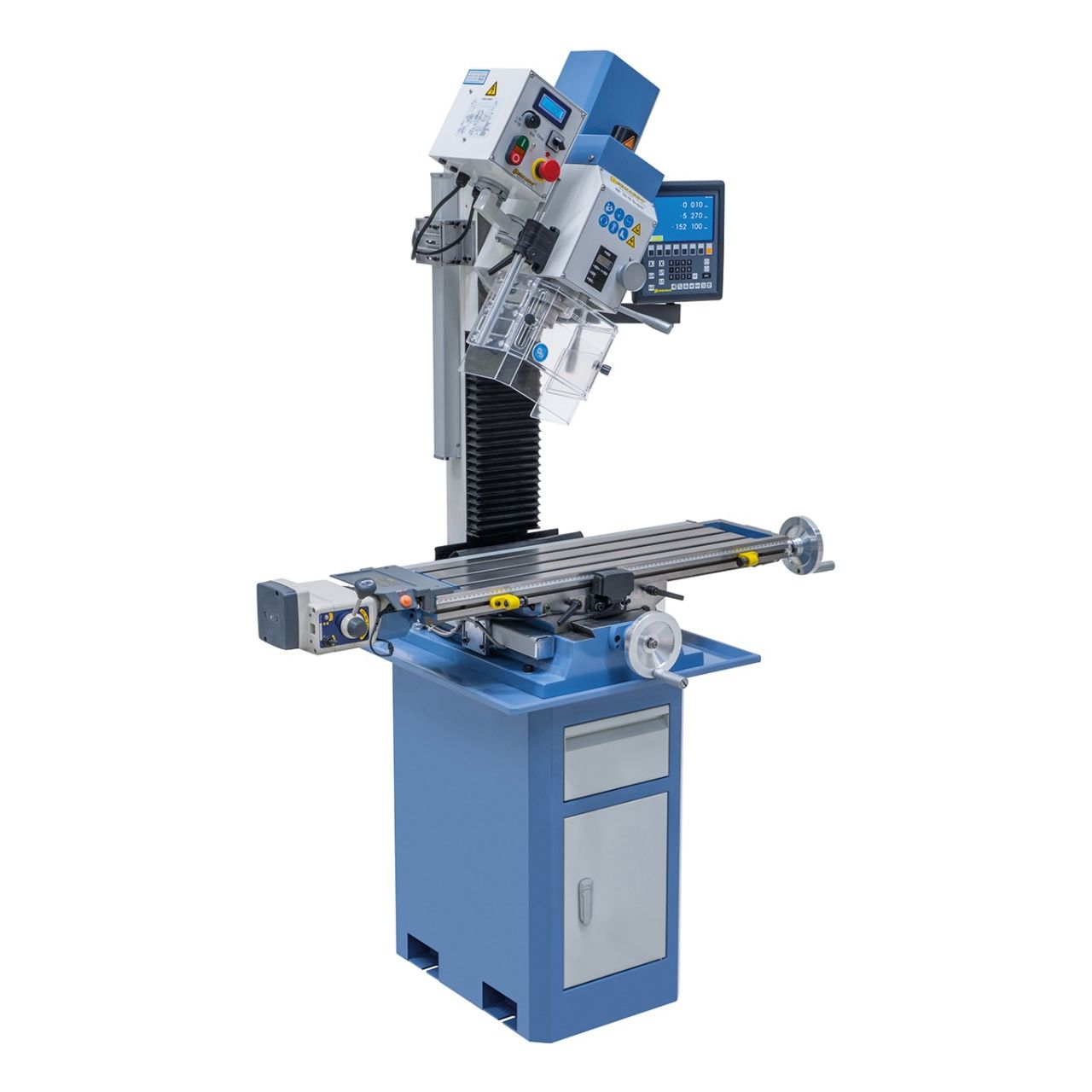

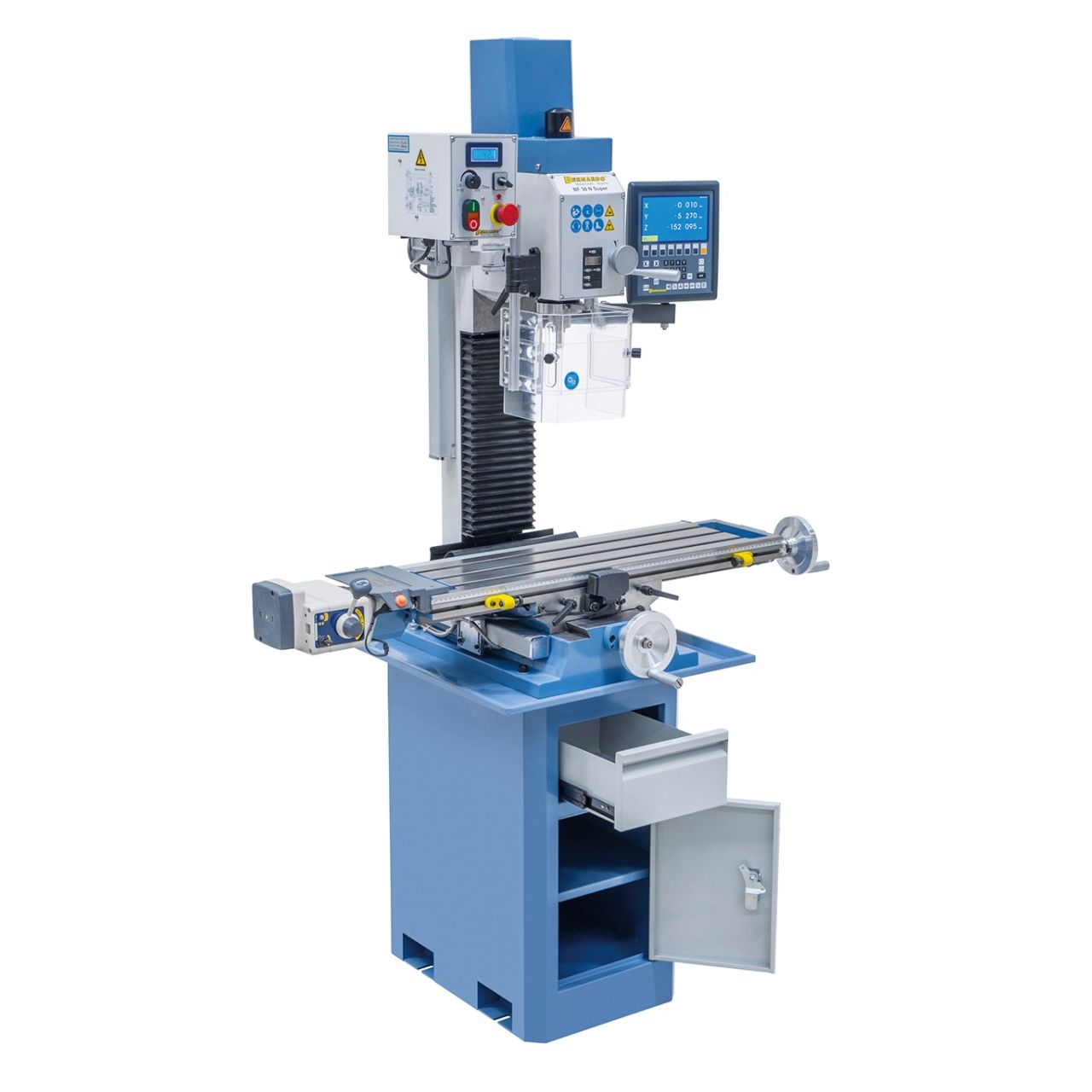

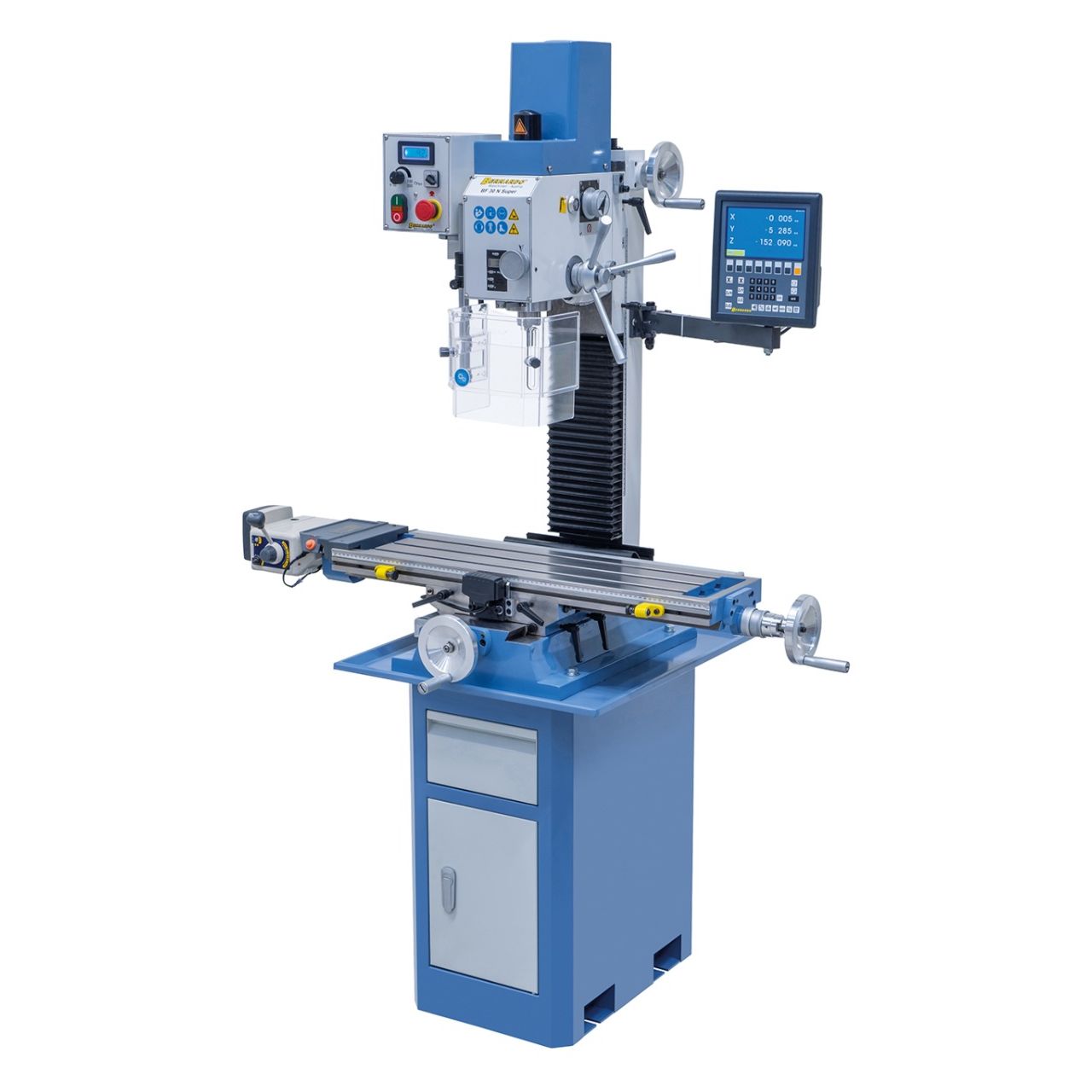

02-10440 Bernardo BF 30 N Super mit Vorschub inkl. 3-Achs-Digitalanzeige ES-12 V
Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl (50 - 3000 U/min) und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
Eigenschaften

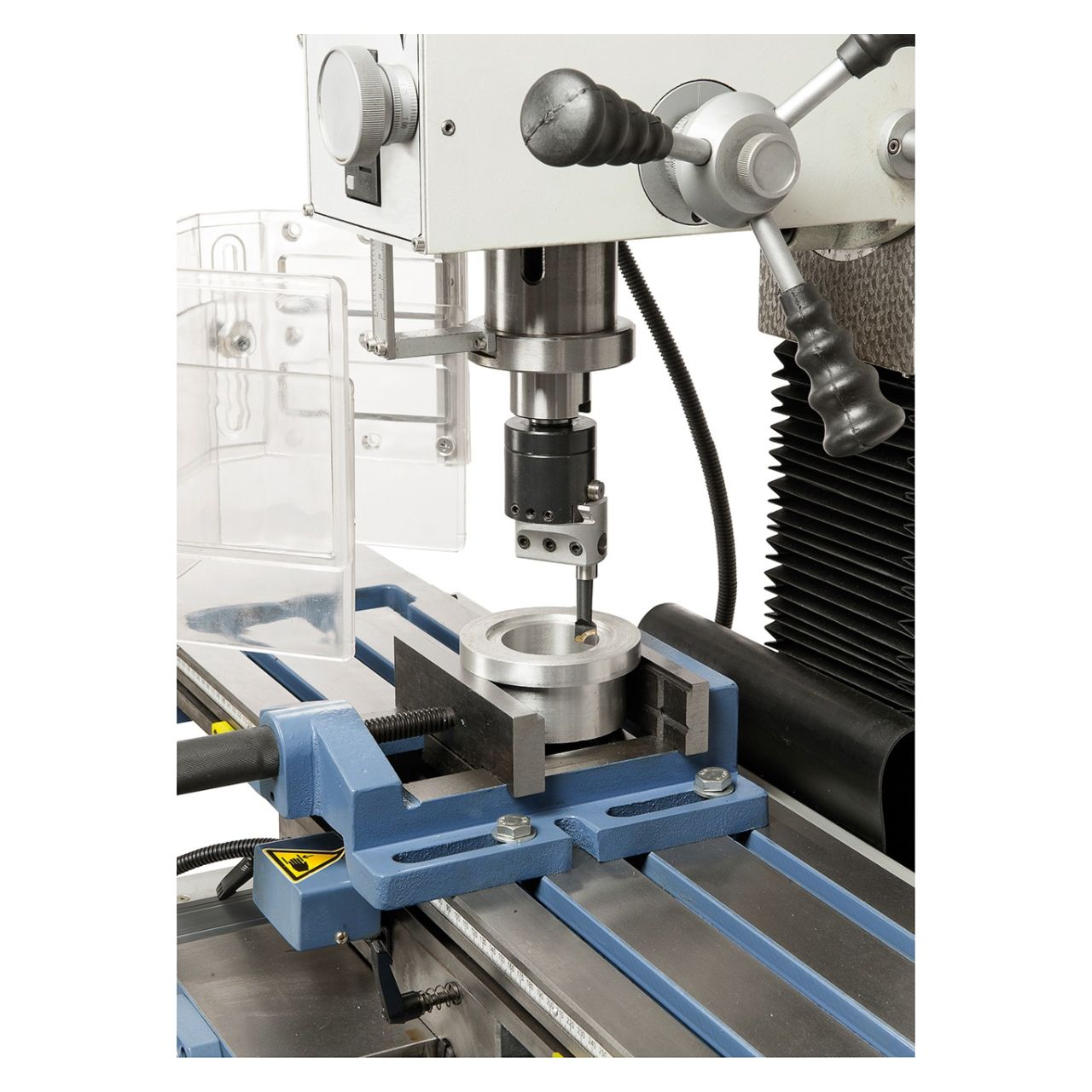

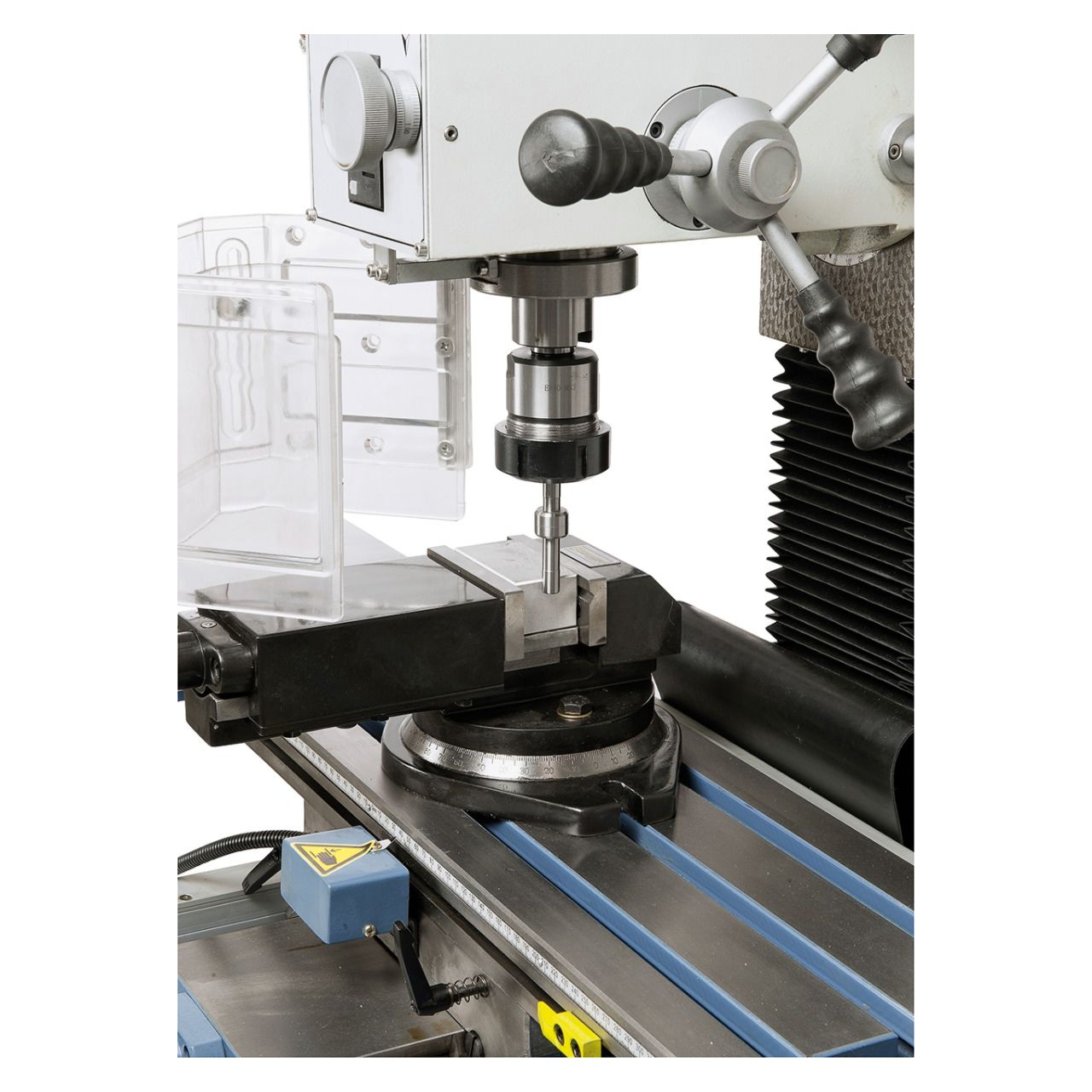

-Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...
-Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
-2-Stufengetriebe für optimale Kraftübertragung

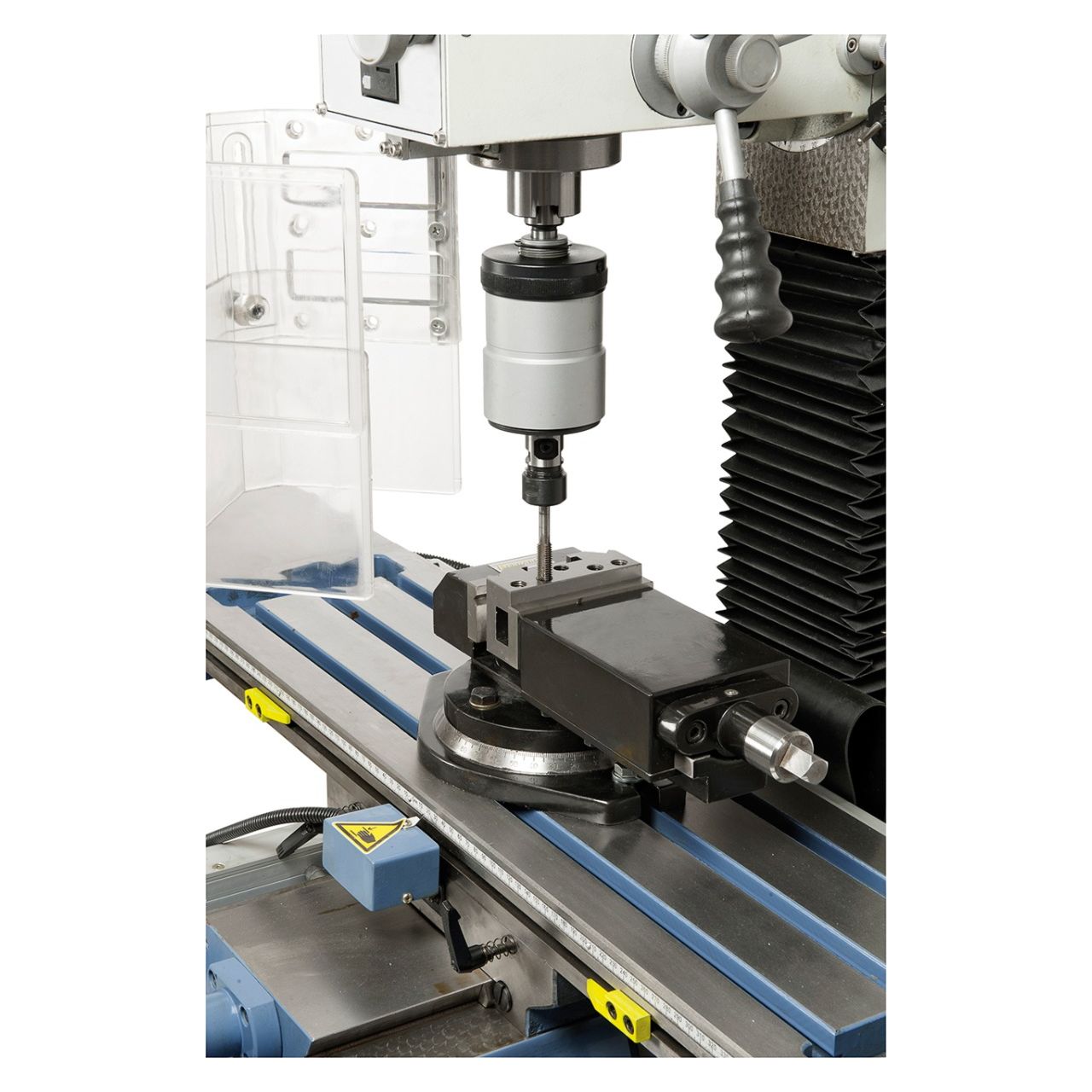

-Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
-Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
-Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
-Hohe Rundlaufgenauigkeit (≤0,015 mm) der Pinole durch Präzisionslager

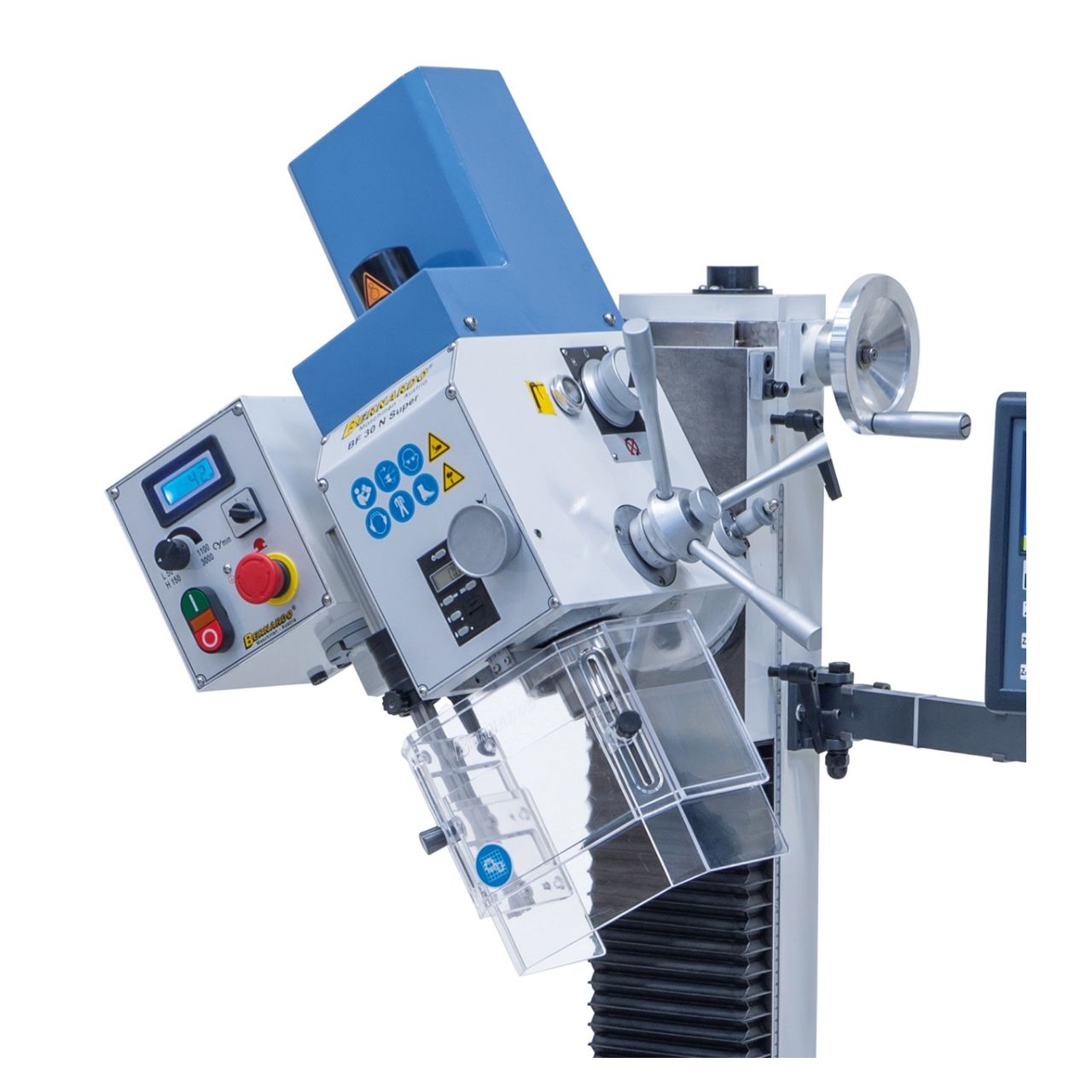

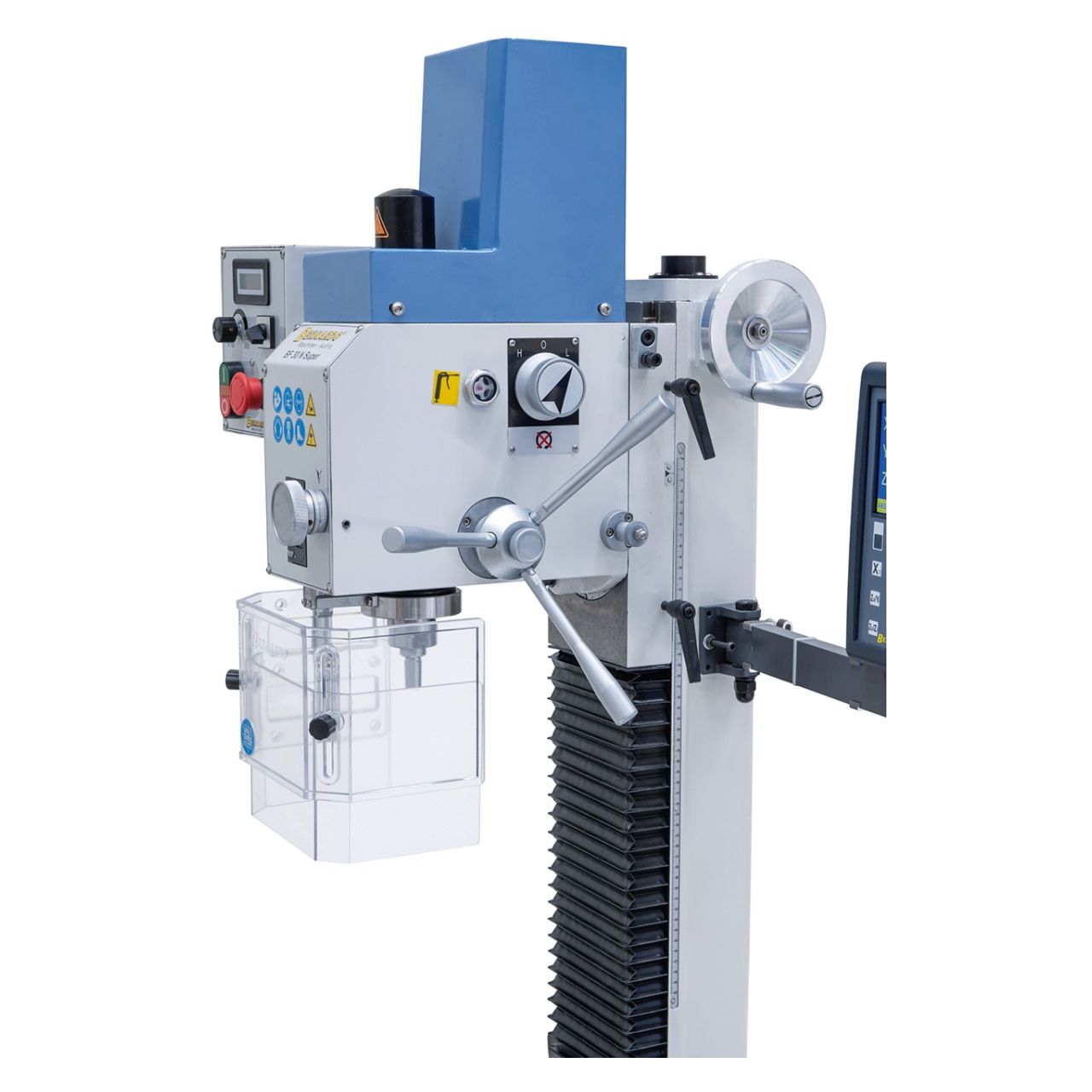

-Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

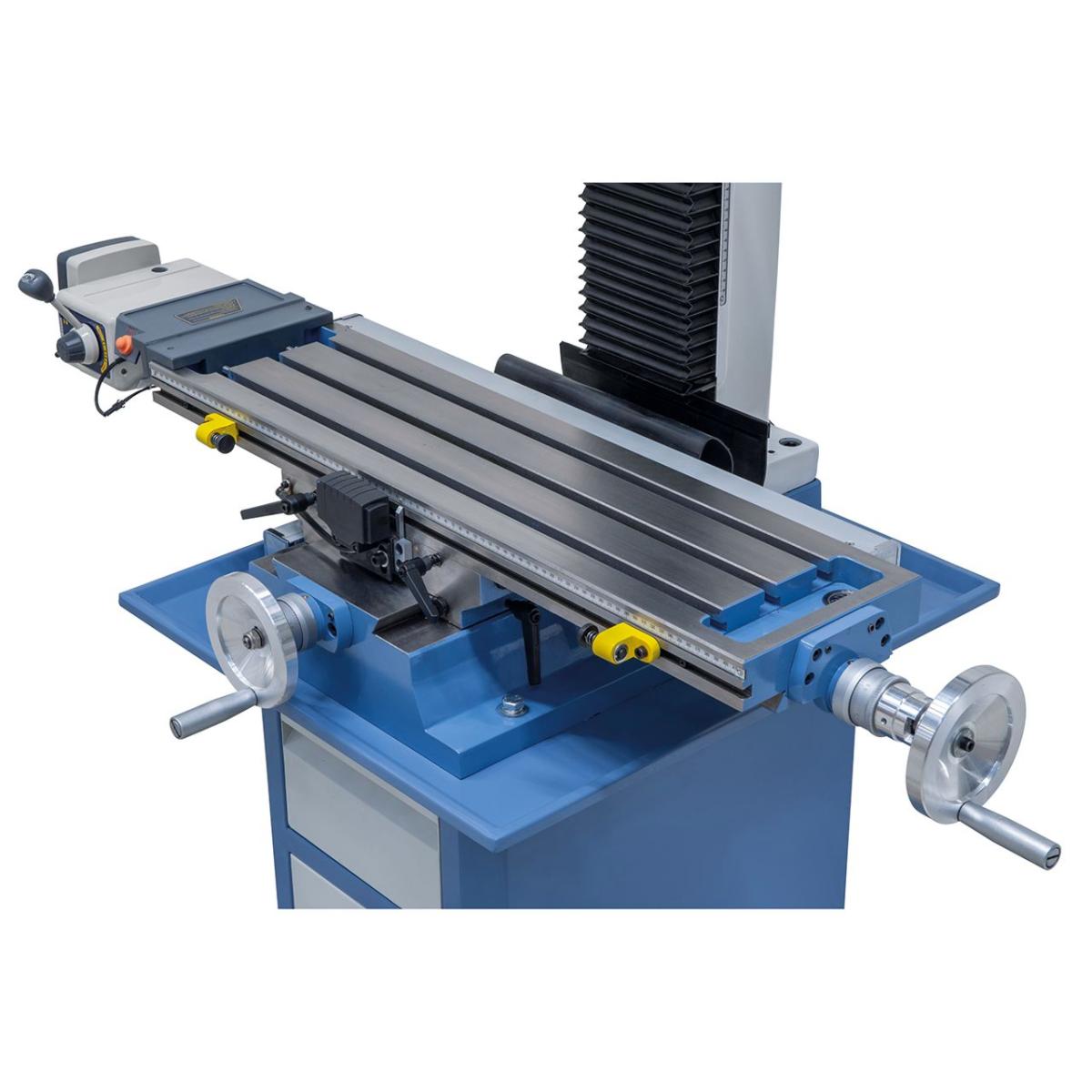

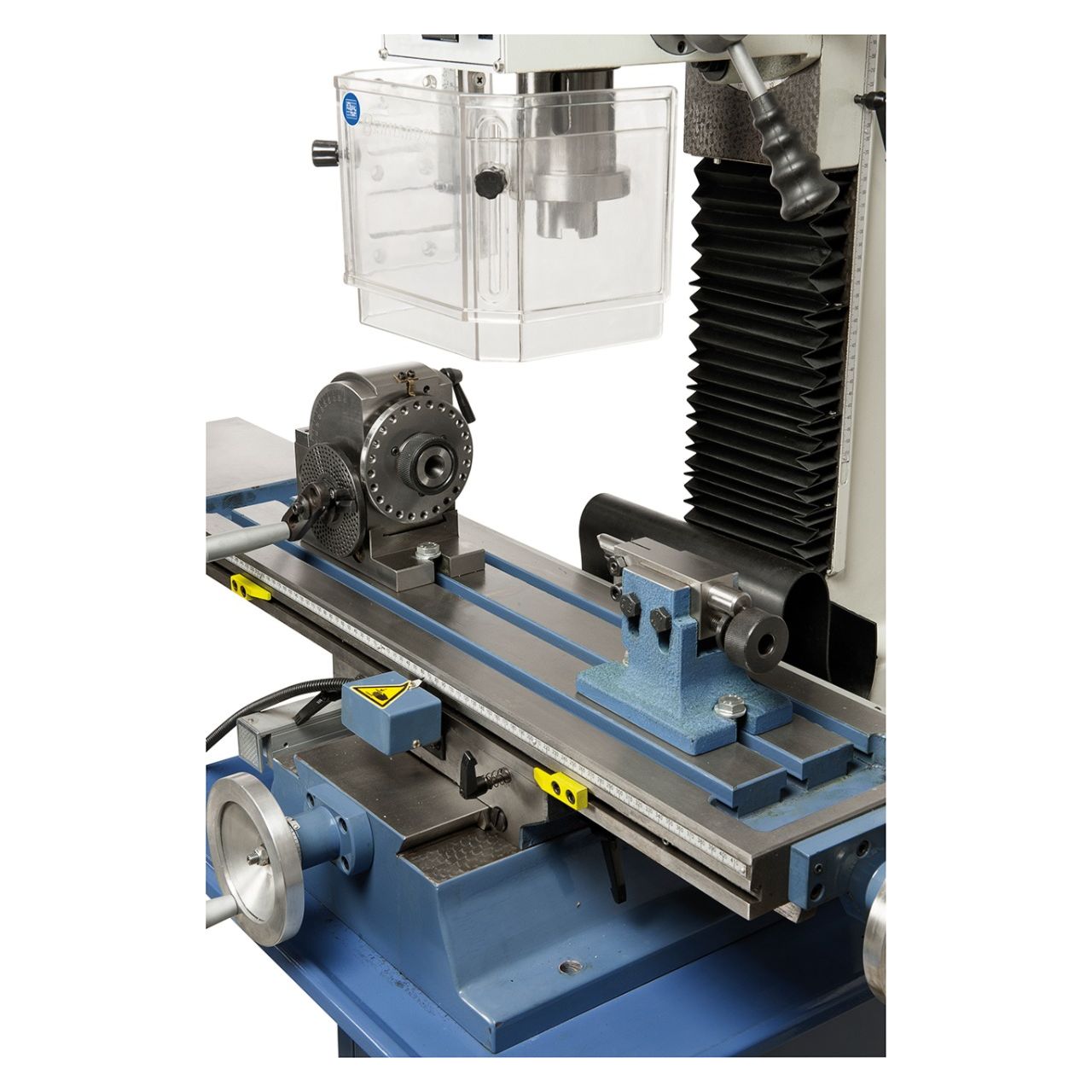

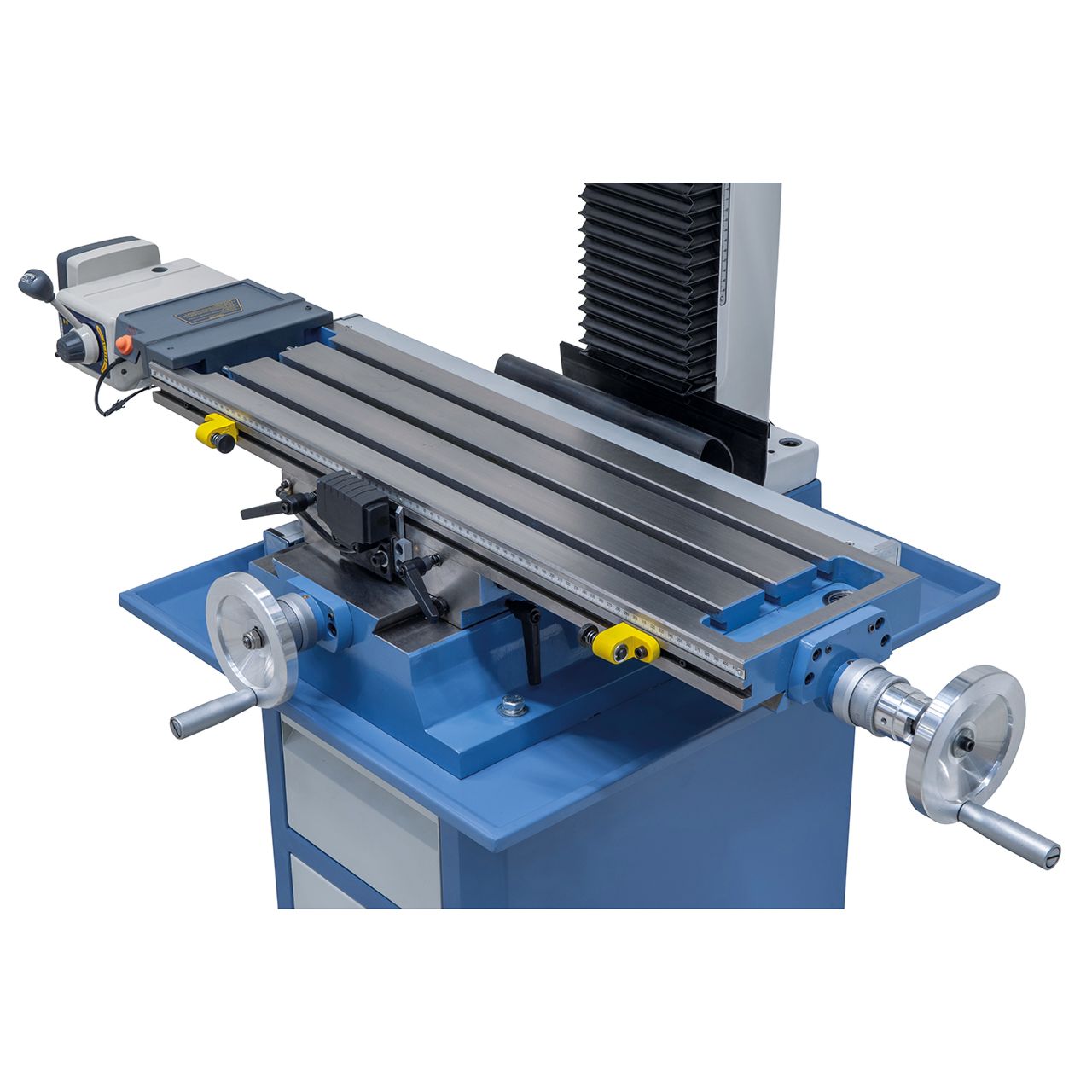

-Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
-Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang

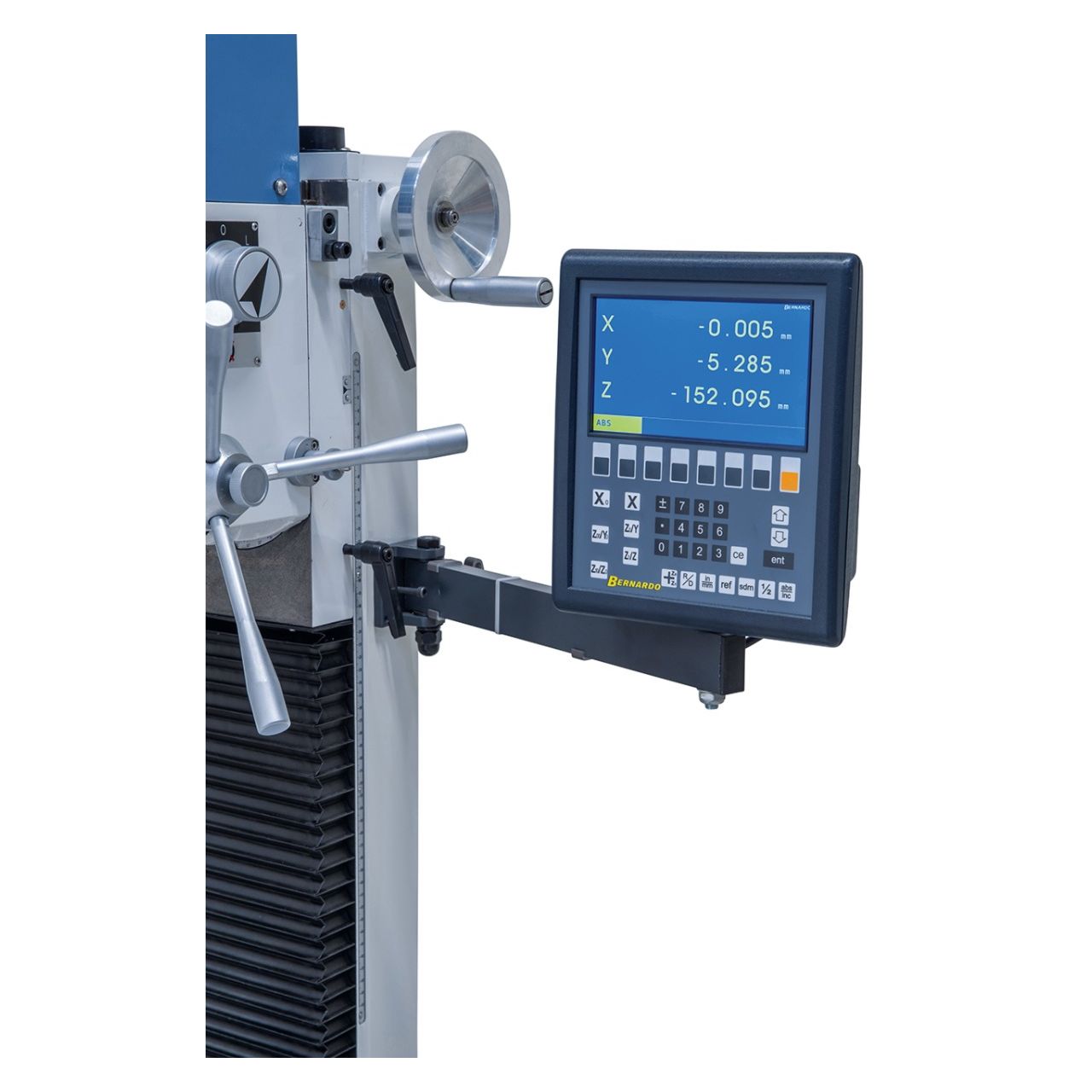

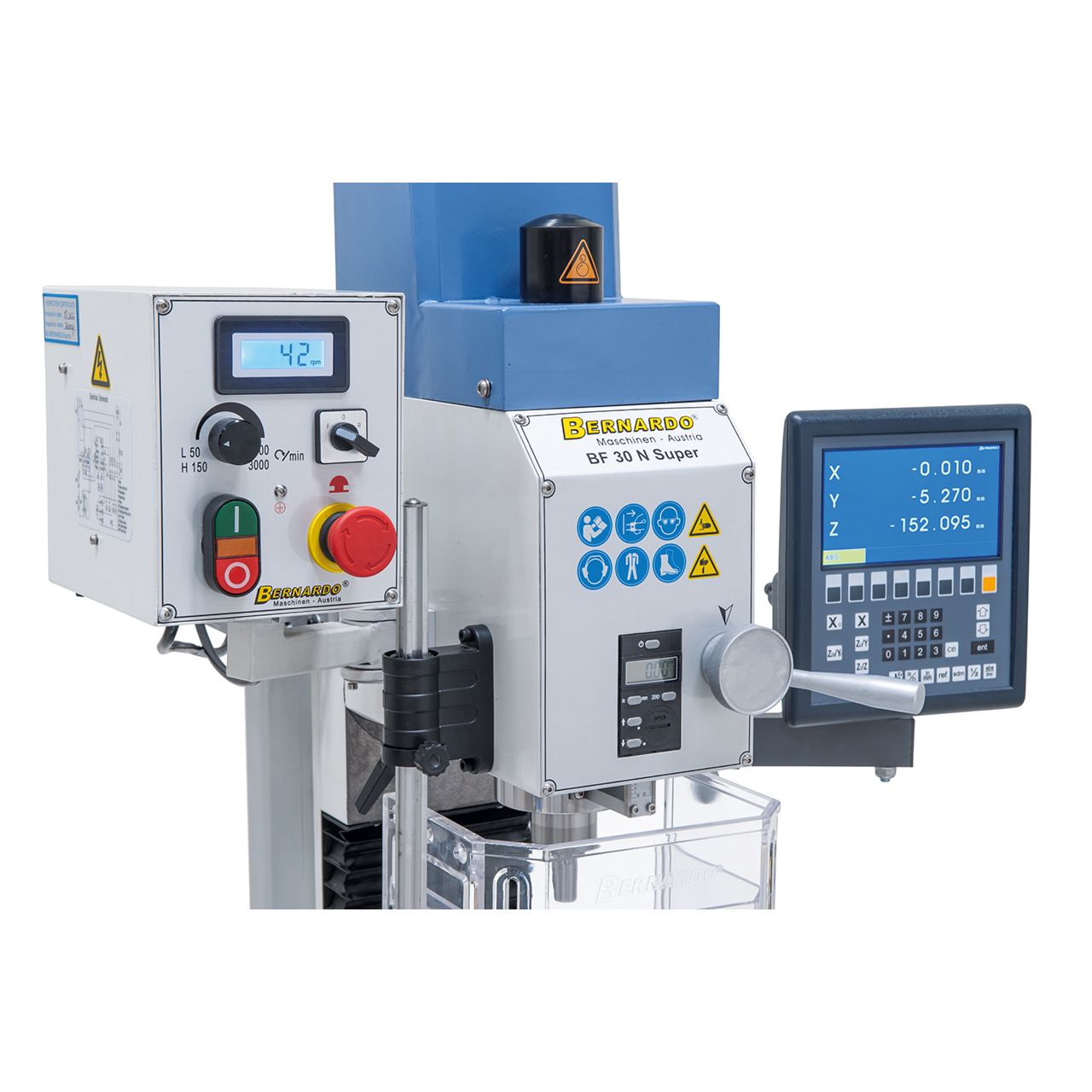

-3-Achs-Digitalanzeige ES-12 V mit LCD-Display

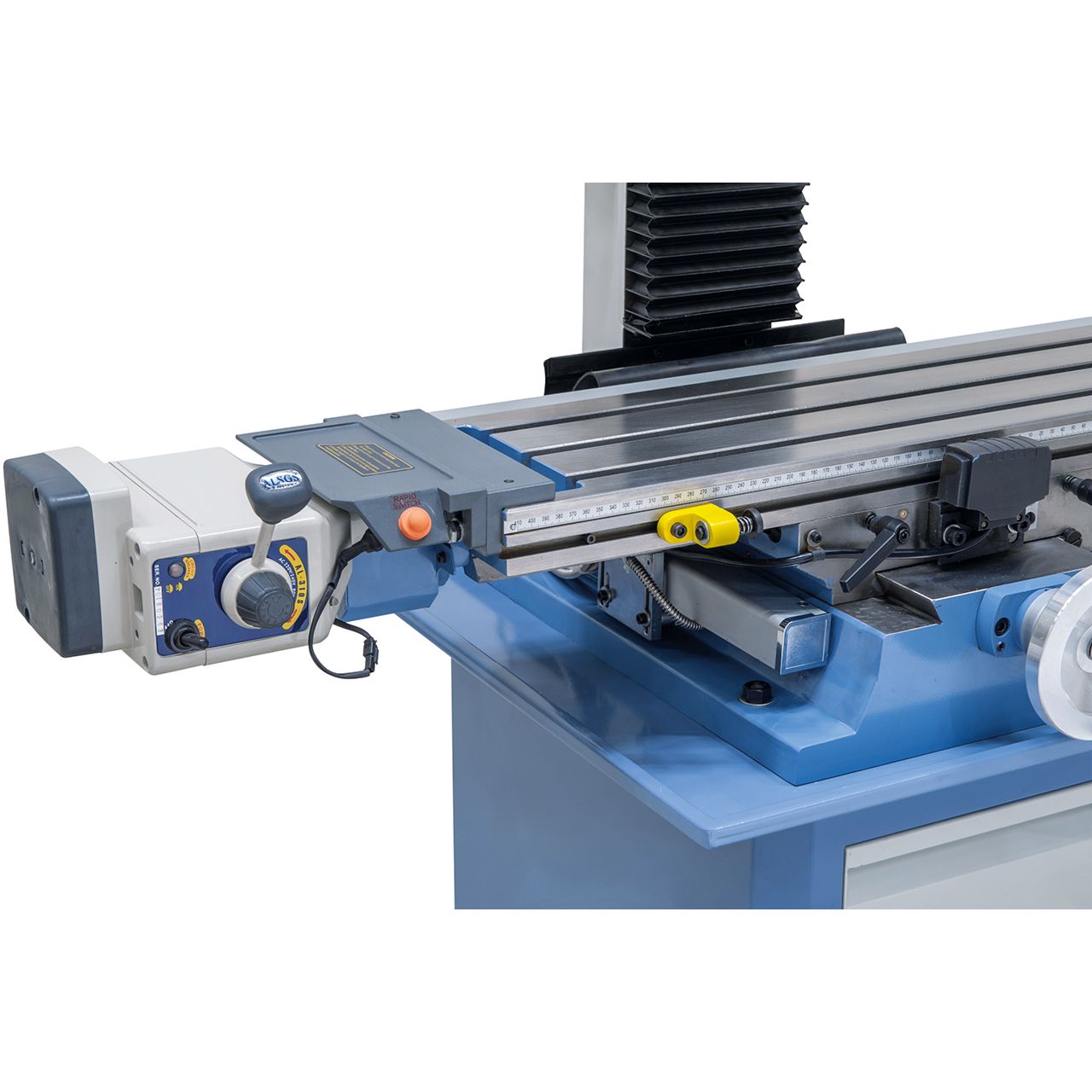

-x-Achsenvorschub AL 350 D
-Bohrfutterdorn MK 3 / B 16
-Schnellspannbohrfutter 1 - 16 mm / B 16
-Anzugsspindel M 12
-Digitale Drehzahlanzeige

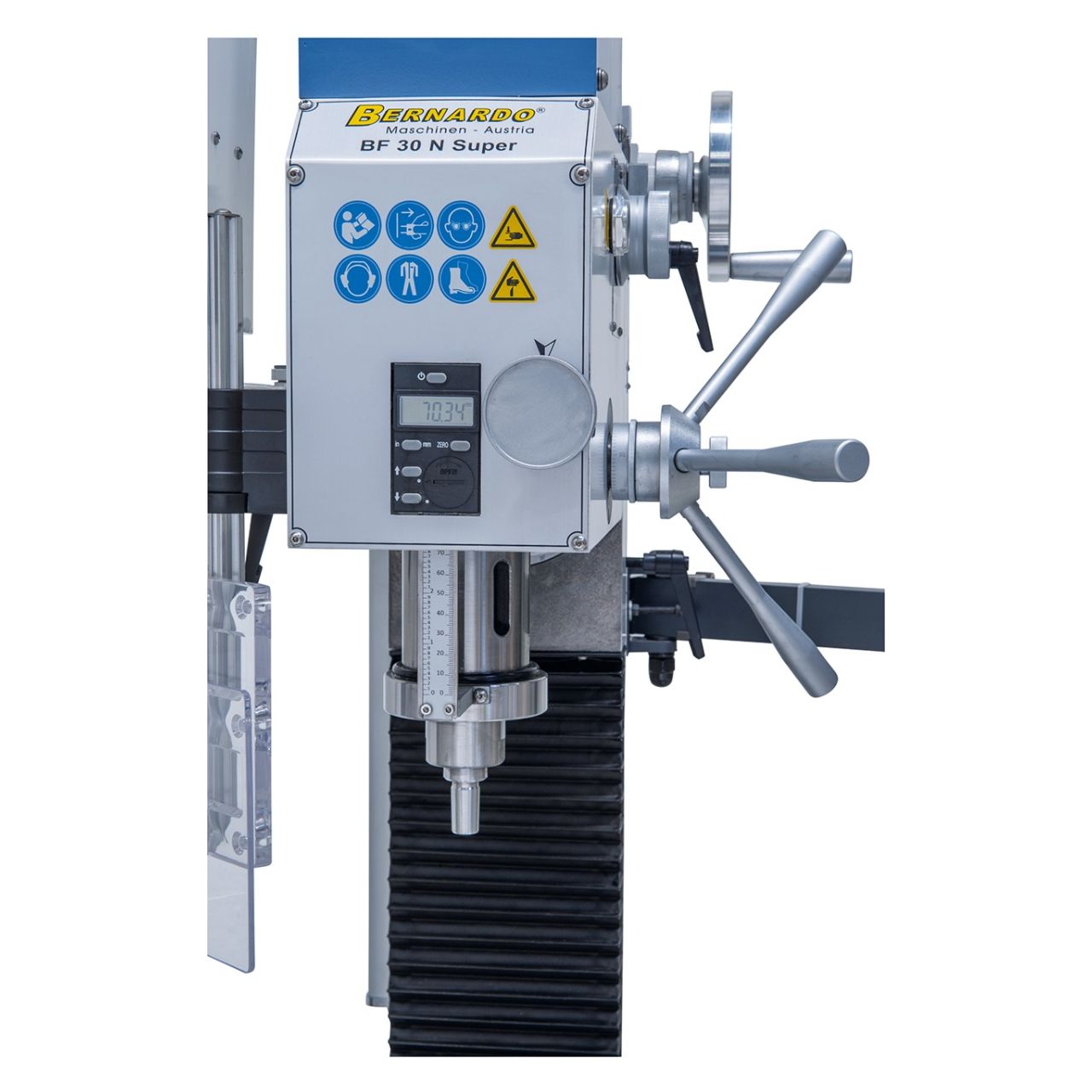

-Digitale Pinolenhubanzeige
-EMV-Filter nach CE-Norm
-Höhenverstellbare Schutzabdeckung
-Bedienwerkzeug
Technische Spezifikationen
Bohrleistung in Stahl 30 mm
Stirnfräser max. 75 mm
Schaftfräser max. 25 mm
Ausladung 180 mm
Abstand Spindel / Tisch 115 - 465 mm
Spindelaufnahme MK 3
Tischgröße 840 x 210 mm
Verfahrweg (x / y) 455 / 195 mm
Fräskopf schwenkbar -90° bis +90°
Höhenverstellung Fräskopf 350 mm
T-Nutengröße 14 mm
Motor-Abgabeleistung S1 100% 1,1 kW / 230 V
Motor-Aufnahmeleistung S6 40% 1,6 kW / 230 V
Maschinenabmessung (B x T x H)* 1350 x 710 x 1200 mm
Gewicht ca. 222 kg
* ohne Untergestell
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
