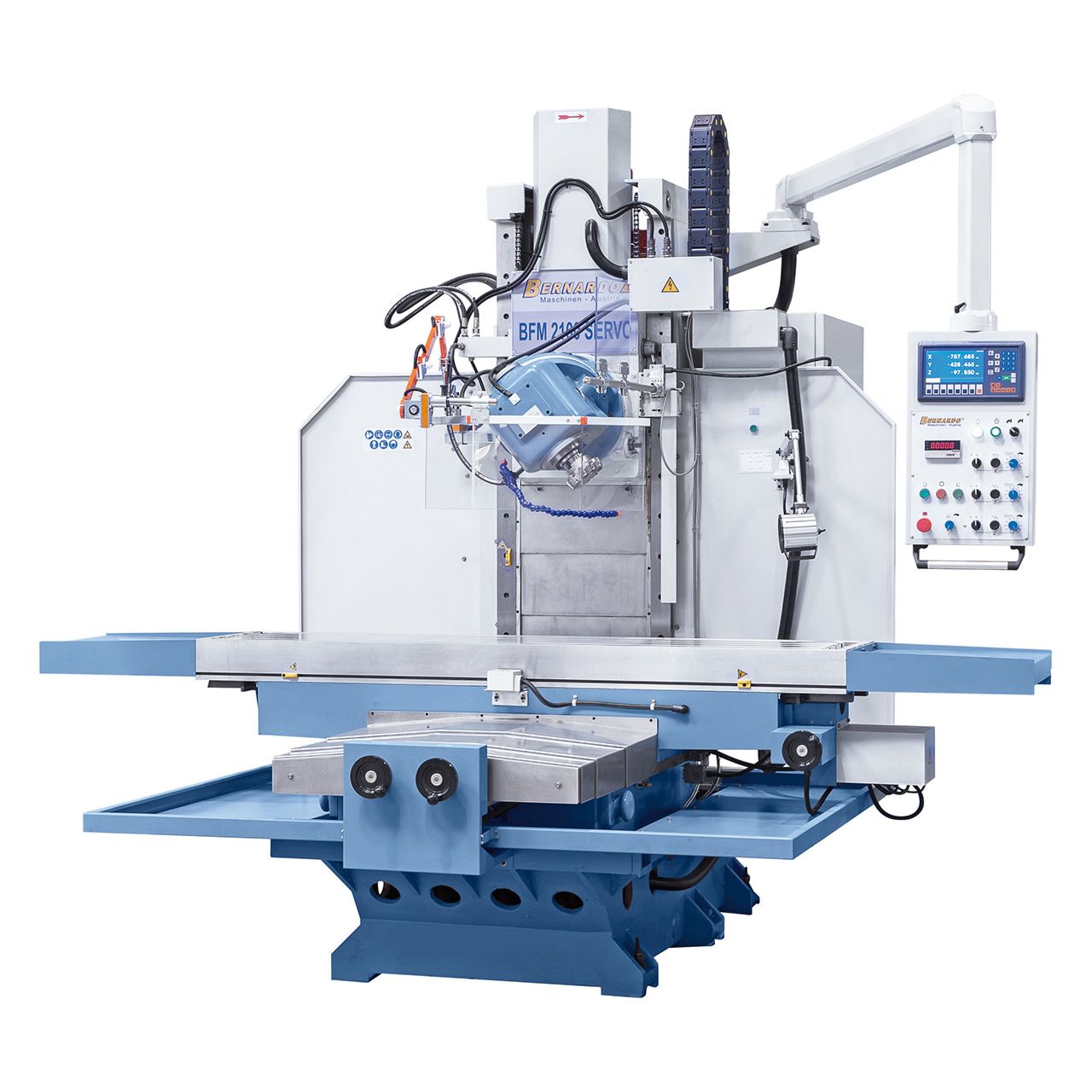

02-1323XL Bernardo Bettfräsmaschinen BFM 2100 Servo inkl. 3-Achs-Digitalanzeige ES-12 H
02-1323XL Bernardo Bettfräsmaschinen BFM 2100 Servo inkl. 3-Achs-Digitalanzeige ES-12 H
Beschreibung:Die servo-konventionelle Bettfräsmaschine BFM 2100 Servo überzeugt durch die massive und schwere Graugusskonstruktion, wodurch diese Maschine für eine schwere Zerspanung bei großen Werkstücken optimal geeignet ist. Hauptmerkmale dieses Modells ist der Servoantrieb in allen Achsen, der großzügig dimensionierte Arbeitstisch sowie die großen Verfahrwege.
Features:
Technische Spezifikation:
Lieferumfang:
Durch die Verstellung der 90° und 45° Ebene kann der Universalschwenkkopf auf sämtliche Winkelpositionen eingestellt werden.
Erweiterte Anwendungsmöglichkeiten durch das serienmäßige Gegenlager und langem Fräsdorn für Horizontalfräsarbeiten.
Serienmäßig mit elektronischen Handrädern für ein manuelles Verfahren in x-, y- und z-Achse.
Beschreibung:Die servo-konventionelle Bettfräsmaschine BFM 2100 Servo überzeugt durch die massive und schwere Graugusskonstruktion, wodurch diese Maschine für eine schwere Zerspanung bei großen Werkstücken optimal geeignet ist. Hauptmerkmale dieses Modells ist der Servoantrieb in allen Achsen, der großzügig dimensionierte Arbeitstisch sowie die großen Verfahrwege.
Features:
- Stufenlose Spindeldrehzahl mit Vorgelege für optimalem Drehmomentverlauf und annähernd konstanter Drehzahl unter Last
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Universalfräskopf System „Huron“, einstellbar auf sämtliche Winkelpositionen
- Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung
- Stufenlos regelbarer Vorschub und Eilgang in allen Achsen, angetrieben über Servomotore
- Großflächig verrippter Sattel in robuster Kastenbauweise
- Präzisionsgeschliffener Arbeitstisch, optimal geführt auf dem breiten Sattel
- Säule und Ständer in massiver Kastenständerform
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
Technische Spezifikation:
Tischgröße | 2100 x 500 mm |
Spindelaufnahme | ISO 50 |
Spindeldrehzahl, stufenlos | (2) 6 - 300 / 30 - 1500 U/min |
Verfahrweg längs (x) | 1500 mm |
Verfahrweg quer (y) | 650 mm |
Verfahrweg vertikal (z) | 650 mm |
Ausladung | 610 mm |
Spindelkopf-Schwenkbereich | 360° |
Abstand Spindel / Tisch | 0 - 650 mm |
Vorschubgeschwindigkeit | |
x-Achse und y-Achse (stufenlos) | 2,5 - 3000 mm/min |
z-Achse (stufenlos) | 2,5 - 2500 mm/min |
Eilgang x-Achse und y-Achse | 6000 mm/min |
Eilgang z-Achse | 3000 mm/min |
Tischbelastung max. | 1800 kg |
Vorschubmotor | 3,6 kW |
Hauptmotor | 11 kW |
Maschinenabmessung (B x T x H) | 3350 x 2800 x 2830 mm |
Gewicht ca. | 7300 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Elektronische Handräder
- Stufenloser Vorschub in allen Achsen
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Universalfräskopf
- Kugelumlaufspindeln in allen 3 Achsen
- Horizontal-Gegenlager
- Langer Fräsdorn ISO 50 / 32 mm
- Kombi-Aufsteckfräsdorn ISO 50 / 40 mm
- Teleskopabdeckung z-Achse
- Universelle Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Automatische Zentralschmierung
- Bedienwerkzeug
Durch die Verstellung der 90° und 45° Ebene kann der Universalschwenkkopf auf sämtliche Winkelpositionen eingestellt werden.
Erweiterte Anwendungsmöglichkeiten durch das serienmäßige Gegenlager und langem Fräsdorn für Horizontalfräsarbeiten.
Serienmäßig mit elektronischen Handrädern für ein manuelles Verfahren in x-, y- und z-Achse.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
