02-1313XL Bernardo Bettfräsmaschinen BFM 200
02-1313XL Bernardo Bettfräsmaschinen BFM 200

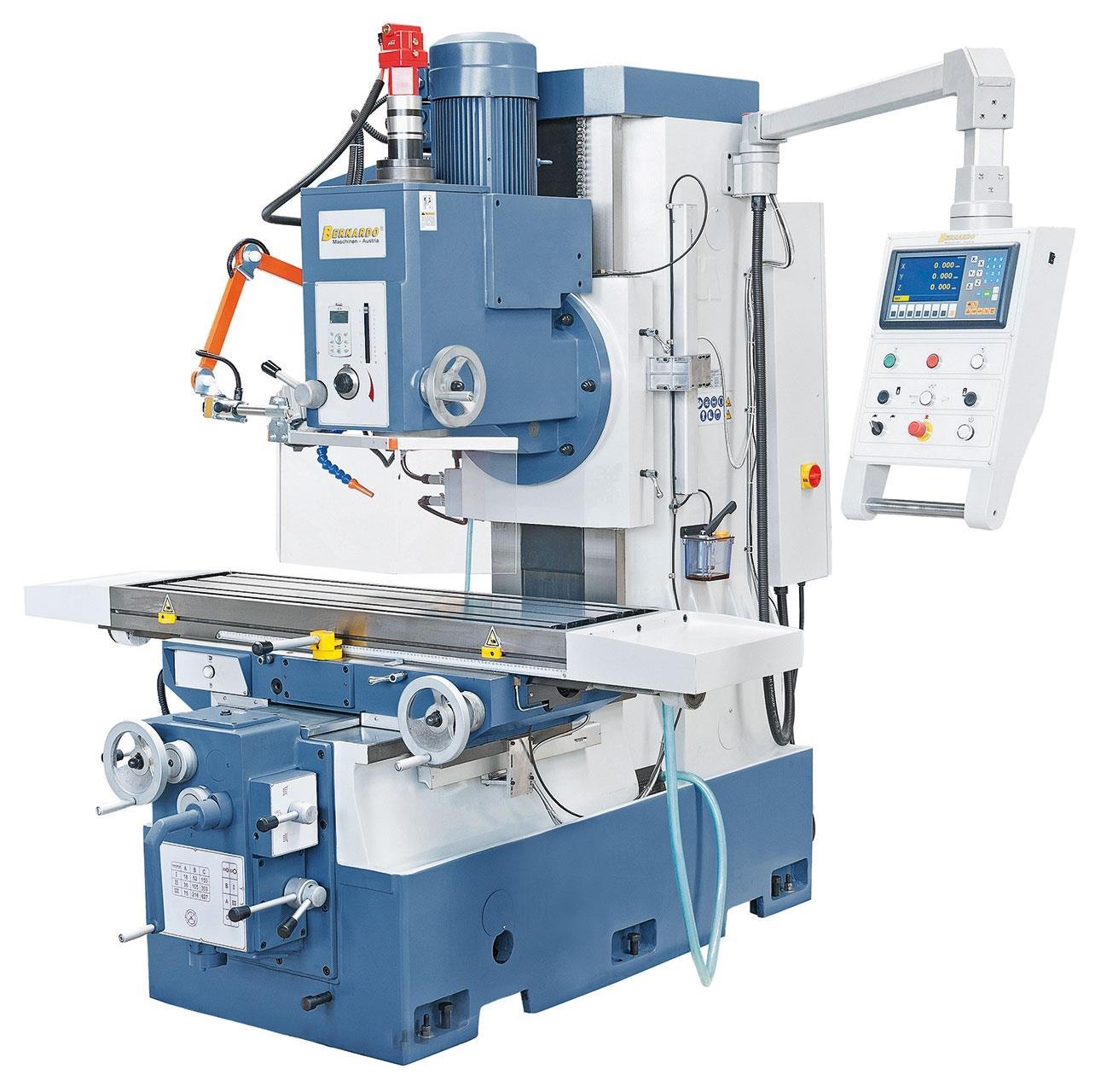

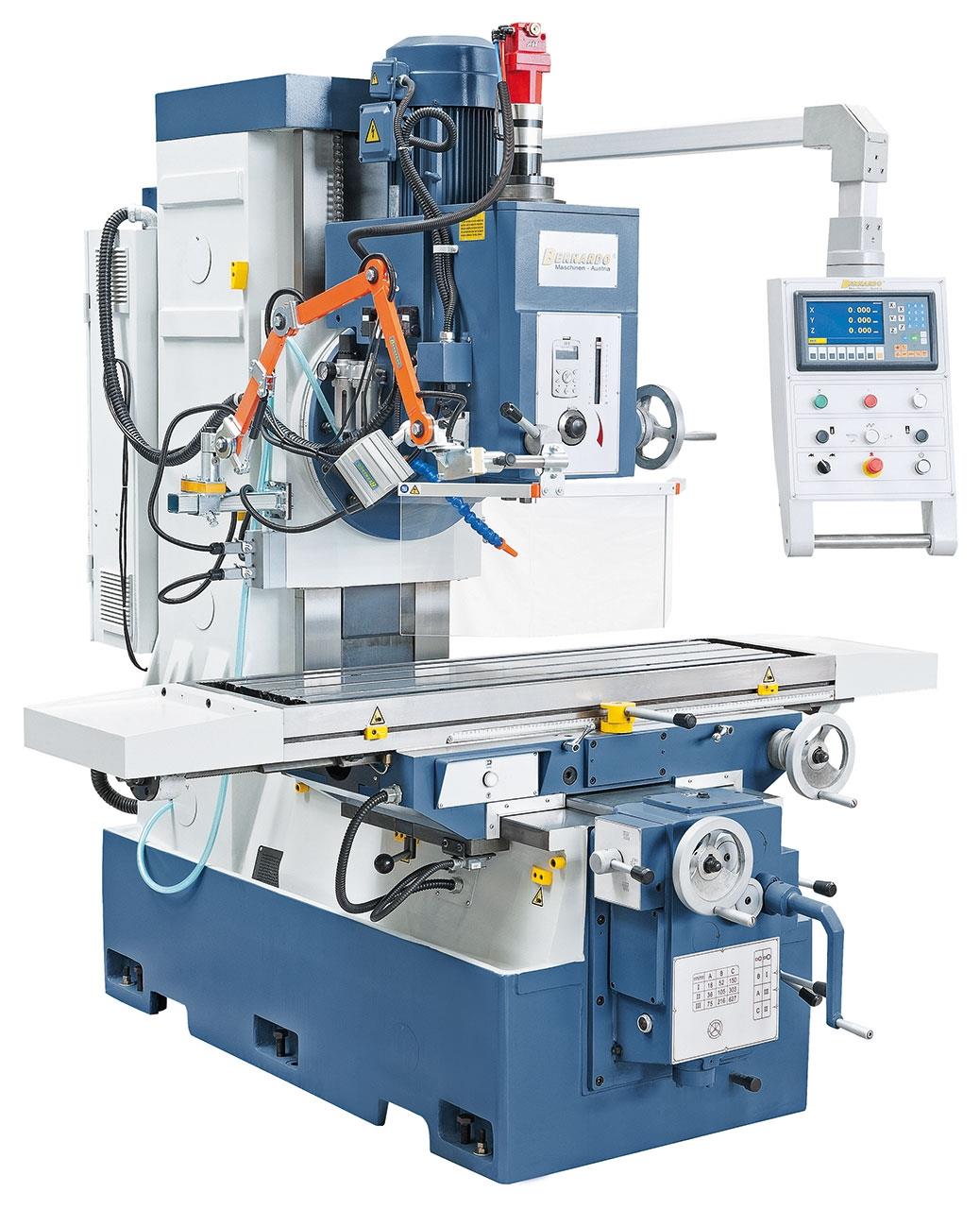

Beschreibung:Die konventionelle Bettfräsmaschine BFM 200 überzeugt durch die massive und schwere Graugusskonstruktion, wodurch sie für eine schwere Zerspanung bei großen Werkstücken optimal geeignet ist. Zusätzlich bietet dieses Modell serienmäßig eine pneumatische Werkzeugklemmung, welche ein komfortableres Wechseln der Fräswerkzeuge gewährleistet.
Features:
Technische Spezifikation:
Lieferumfang:
Übersichtlich aufgebautes Elektropaneel. Eine digitale Positionsanzeige in allen 3-Achsen ist im Lieferumfang enthalten.
Großdimensionierte Pinole gewährleistet höchstmögliche Stabilität
Mittels Frequenzumrichter stufenlos regelbare Drehzahl.
Erweiterter Einsatzbereich durch den +/- 30° schwenkbaren Fräskopf.
Breite Flachführung für hohe Tischbelastung ausgelegt.
Die Pinolenzustellung 100 mm erfolgt mittels Handrad
Schnelles und einfaches einstellen der Vorschübe an der Vorderseite der Maschine
Beschreibung:Die konventionelle Bettfräsmaschine BFM 200 überzeugt durch die massive und schwere Graugusskonstruktion, wodurch sie für eine schwere Zerspanung bei großen Werkstücken optimal geeignet ist. Zusätzlich bietet dieses Modell serienmäßig eine pneumatische Werkzeugklemmung, welche ein komfortableres Wechseln der Fräswerkzeuge gewährleistet.
Features:
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung
- Großdimensionierte Pinole, Zustellung (100 mm) erfolgt über ein Handrad
- Präzisionsgeschliffener Arbeitstisch, optimal geführt auf dem breiten Sattel
- Großer Spindeldrehzahlbereich (20 - 1800 U/min) mit hohem Drehmoment und serienmäßiger Spindelbremse
- Serienmäßig mit stufenloser Drehzahlregelung
- Induktiv gehärtete und geschliffene Führungsbahnen
- Großflächig verrippter Sattel in robuster Kastenbauweise
- Säule und Ständer in massiver Kastenständerbauform
Technische Spezifikation:
| Tischgröße | 1400 x 400 |
| Spindelaufnahme | ISO 50 |
| Spindeldrehzahl, stufenlos | 20 - 1800 U/min |
| Verfahrweg Längs (x) | 950 mm |
| Verfahrweg Quer (y) | 410 mm |
| Verfahrweg Vertikal (z) | 520 mm |
| Ausladung | 520 mm |
| Spindelkopf Schwenkbereich | -30° bis +30° |
| Pinolenhub | 100 mm |
| Pinolendurchmesser | 180 mm |
| Abstand Spindel / Tisch | 140 - 660 mm |
| Vorschubgeschwindigkeit | |
| x-Achse | (9) 18 - 627 mm/min |
| y-Achse | (9) 18 - 627 mm/min |
| z-Achse | (9) 18 - 627 mm/min |
| Eilgang | 1670 mm/min |
| T-Nutengröße / Abstand / Anzahl | 18 mm / 100 mm / 3 |
| Vorschubmotor x- und y-Achse | 0,75 kW |
| Vorschubmotor z-Achse | 0,75 kW |
| Kühlmittelpumpe | 0,04 kW |
| Motorleistung | 7,5 kW |
| Maschinenabmessung (B x T x H) | 2160 x 2050 x 2500 mm |
| Gewicht ca. | 3750 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Pneumatische Werkzeugklemmung
- Anzugsspindel M 10 / M 12 / M 16 / M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Kombi-Aufsteckfräsdorn ISO 50 / 40 mm
- Adapter ISO 50 / MK 4
- Zentralschmierung
- Teleskopabdeckung z-Achse
- Stufenlose Drehzahlregelung
- Ankerschrauben
- Universelle Schutzeinrichtung
- Bedienwerkzeug

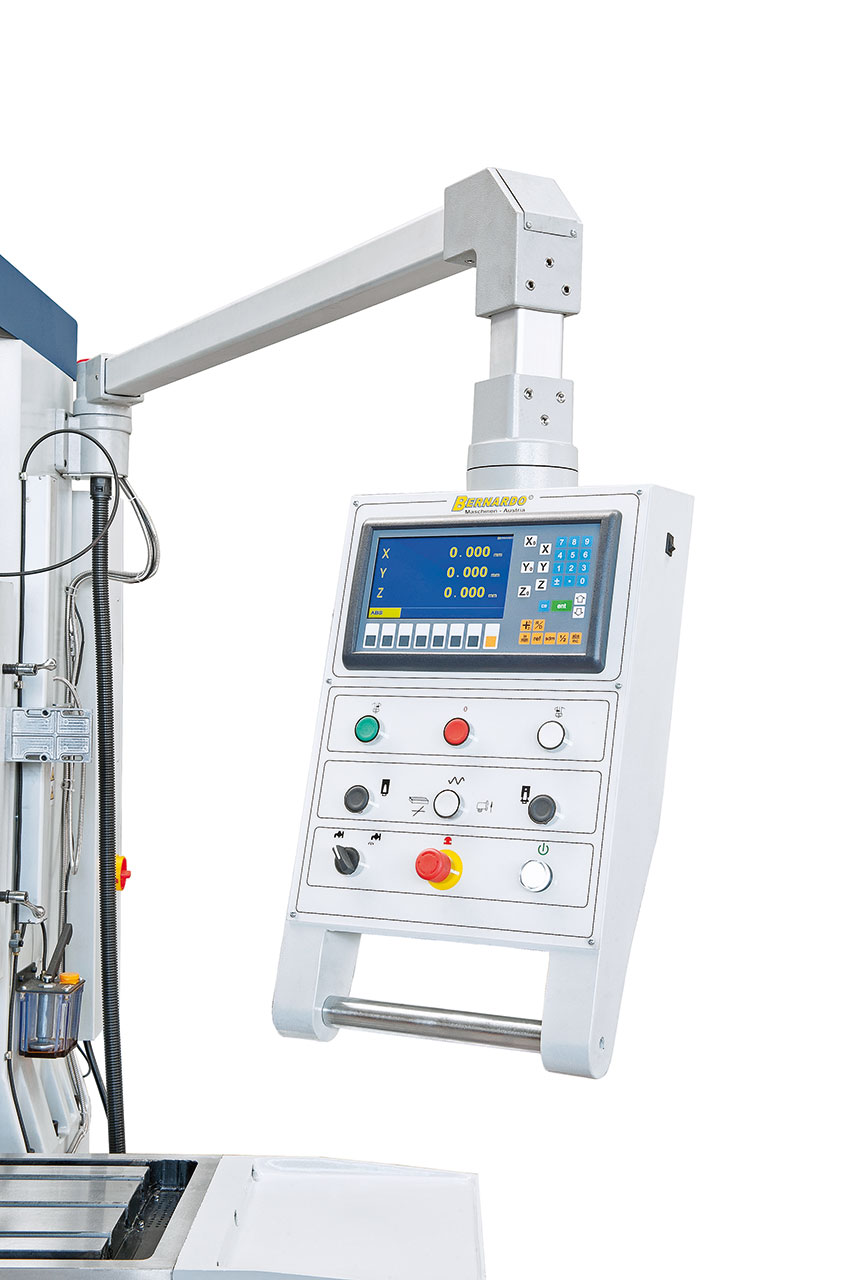

Übersichtlich aufgebautes Elektropaneel. Eine digitale Positionsanzeige in allen 3-Achsen ist im Lieferumfang enthalten.

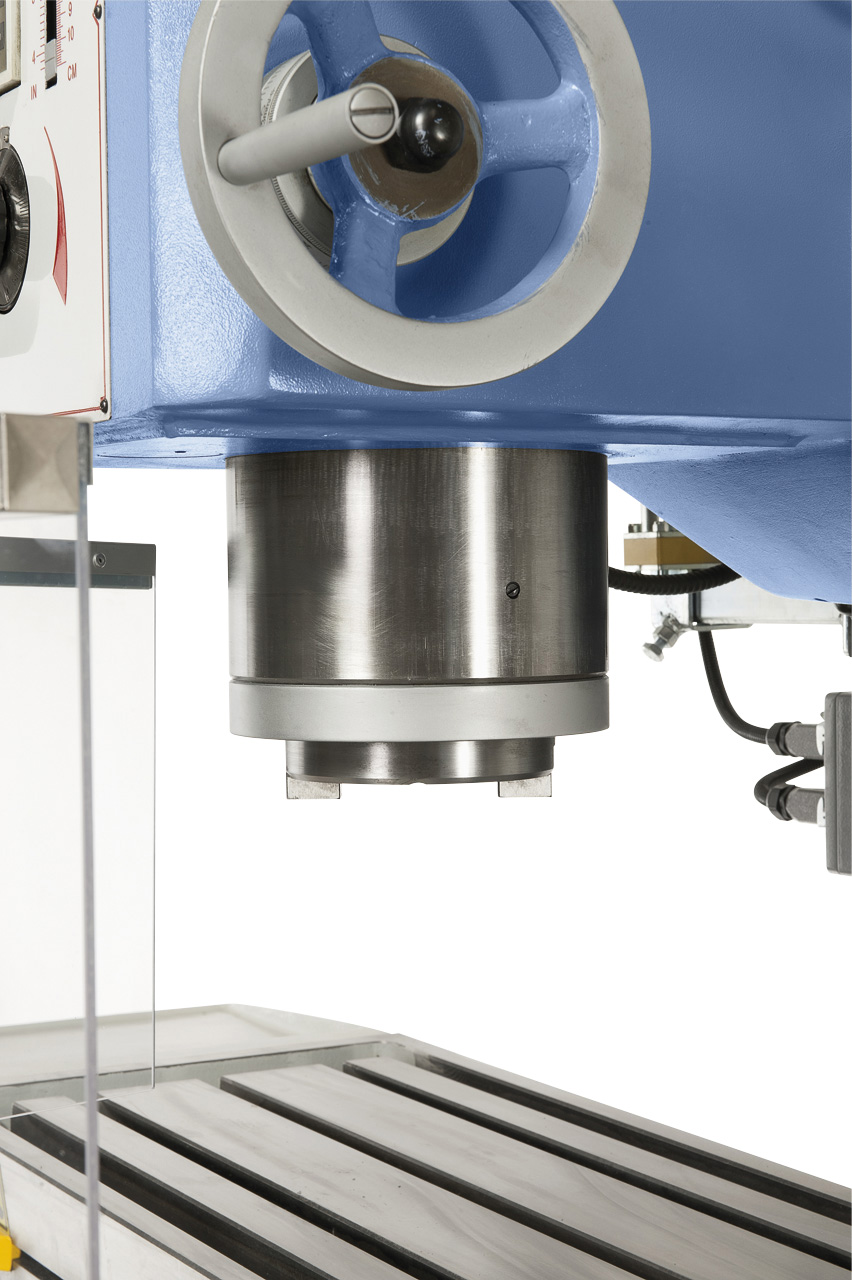

Großdimensionierte Pinole gewährleistet höchstmögliche Stabilität

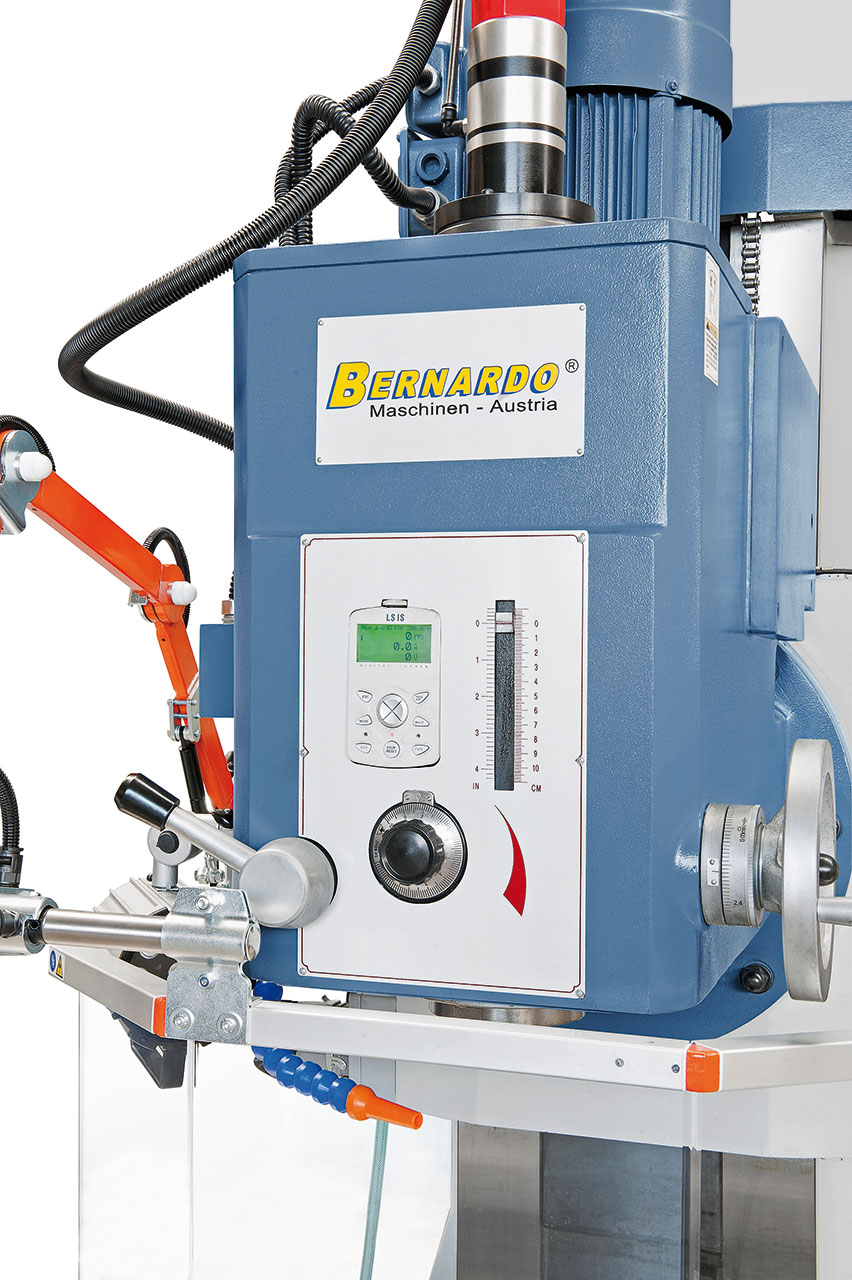

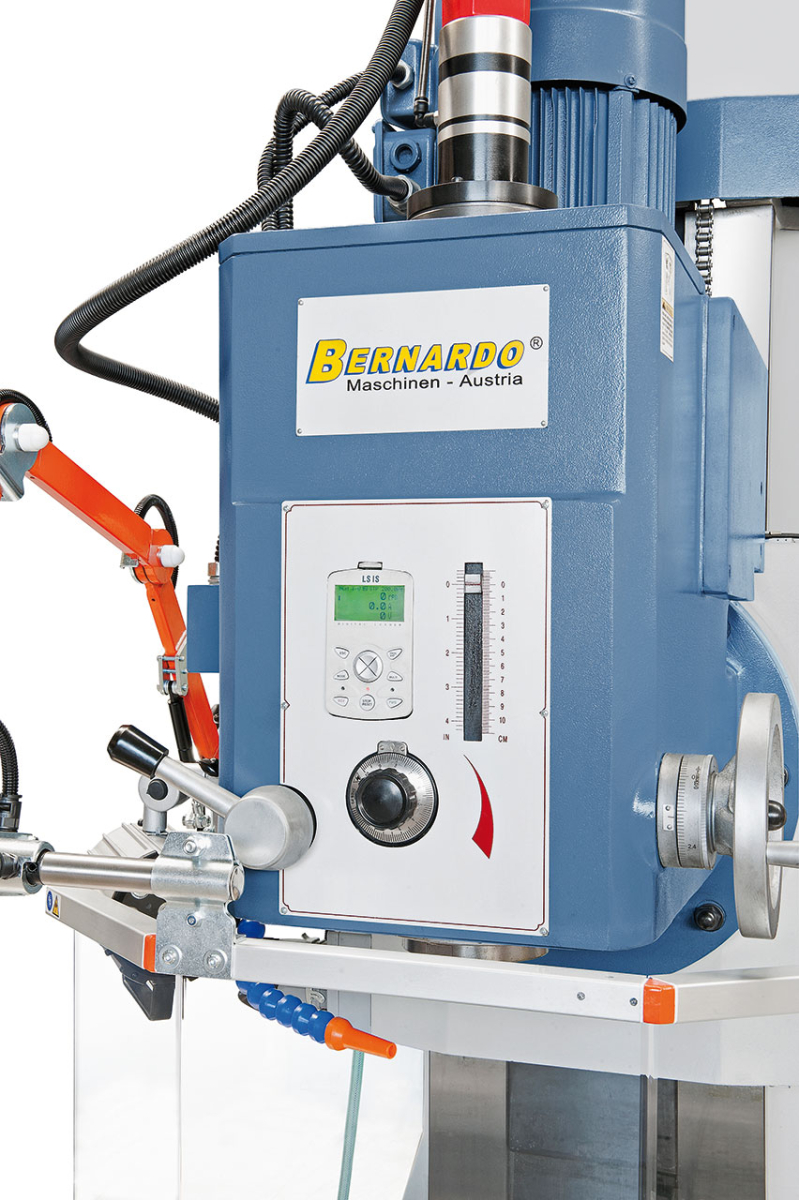

Mittels Frequenzumrichter stufenlos regelbare Drehzahl.

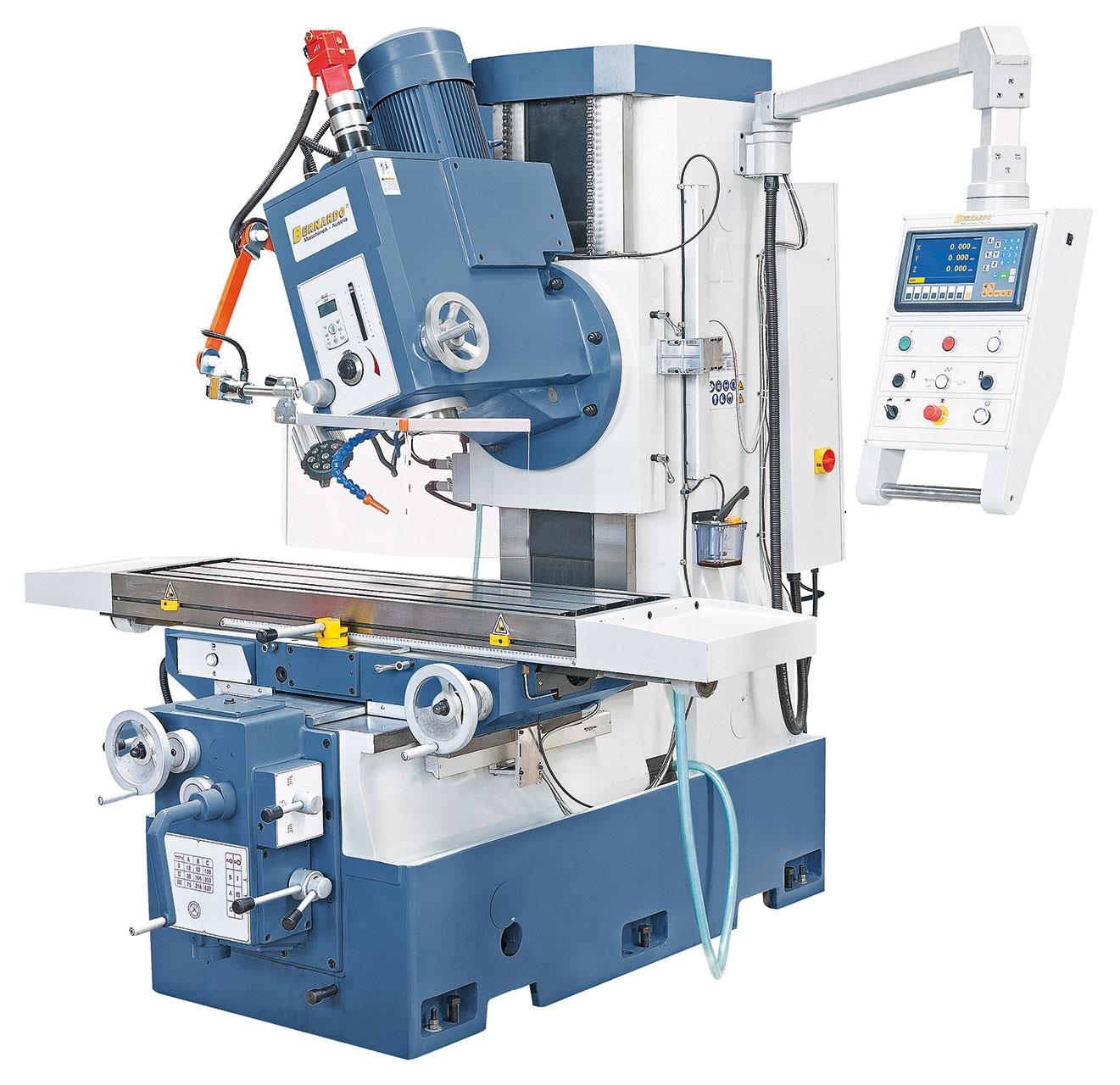

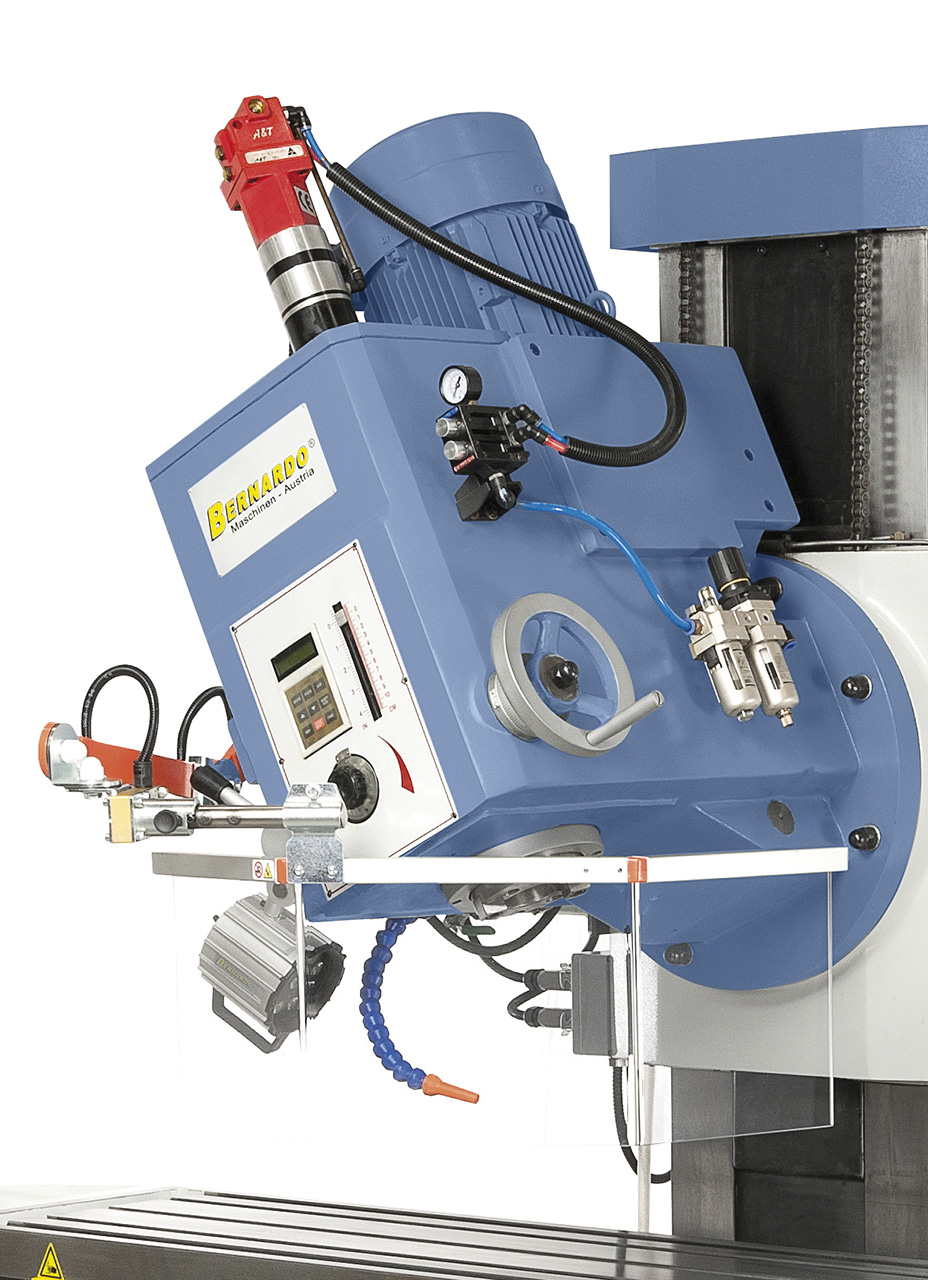

Erweiterter Einsatzbereich durch den +/- 30° schwenkbaren Fräskopf.

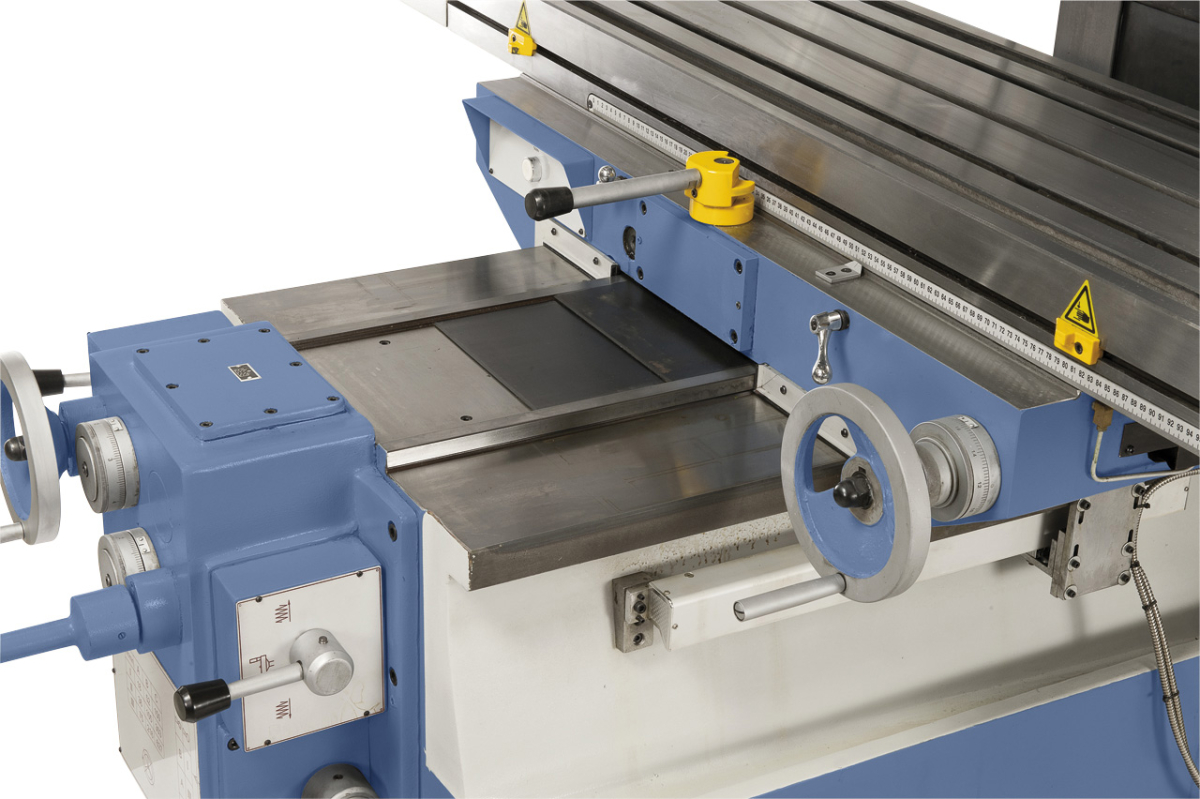

Breite Flachführung für hohe Tischbelastung ausgelegt.
Die Pinolenzustellung 100 mm erfolgt mittels Handrad
Schnelles und einfaches einstellen der Vorschübe an der Vorderseite der Maschine
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
