09-1043 Bernardo Holz TK 200 RSN
09-1043 Bernardo Tischkreissägen TK 200 RSN

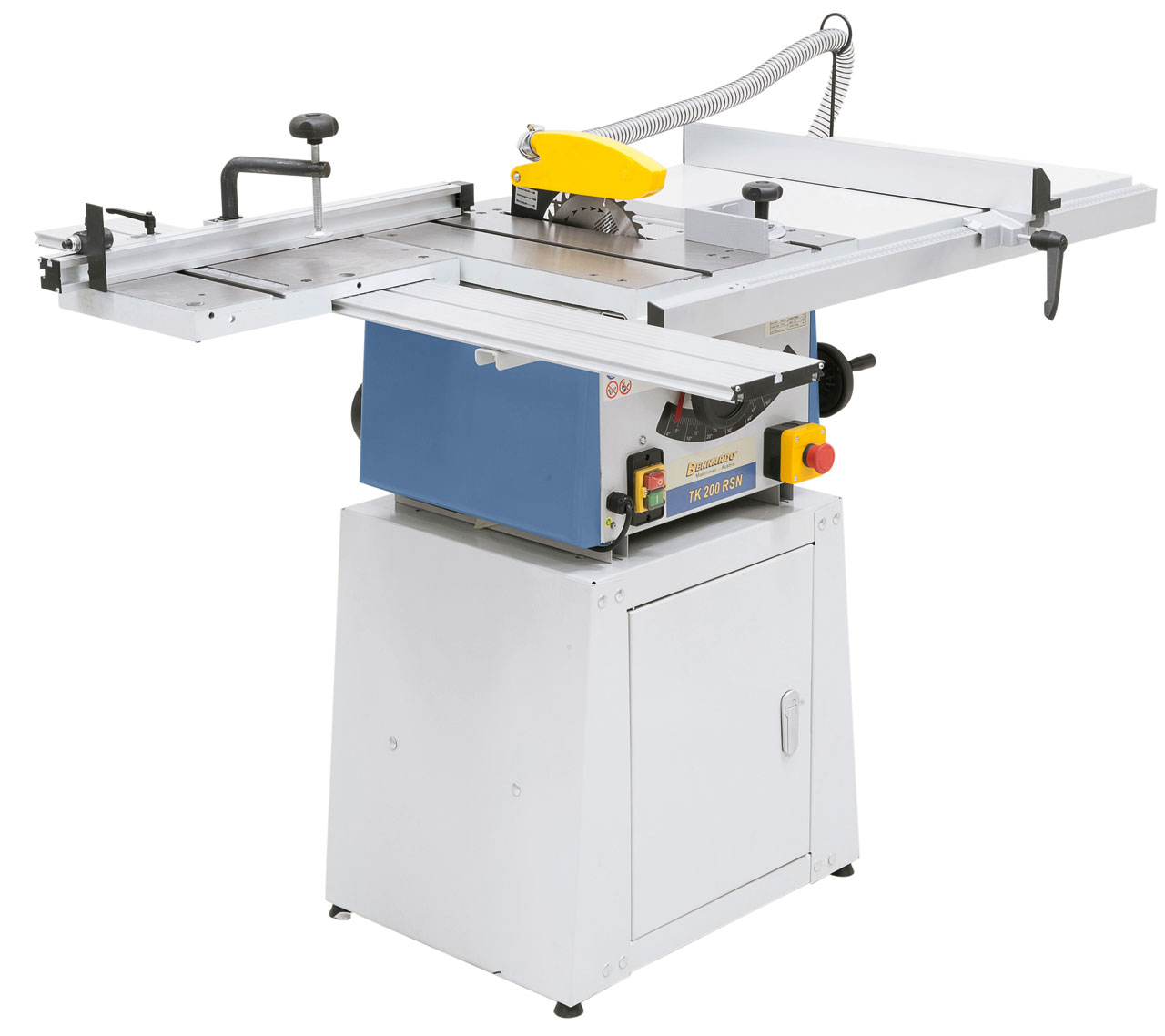

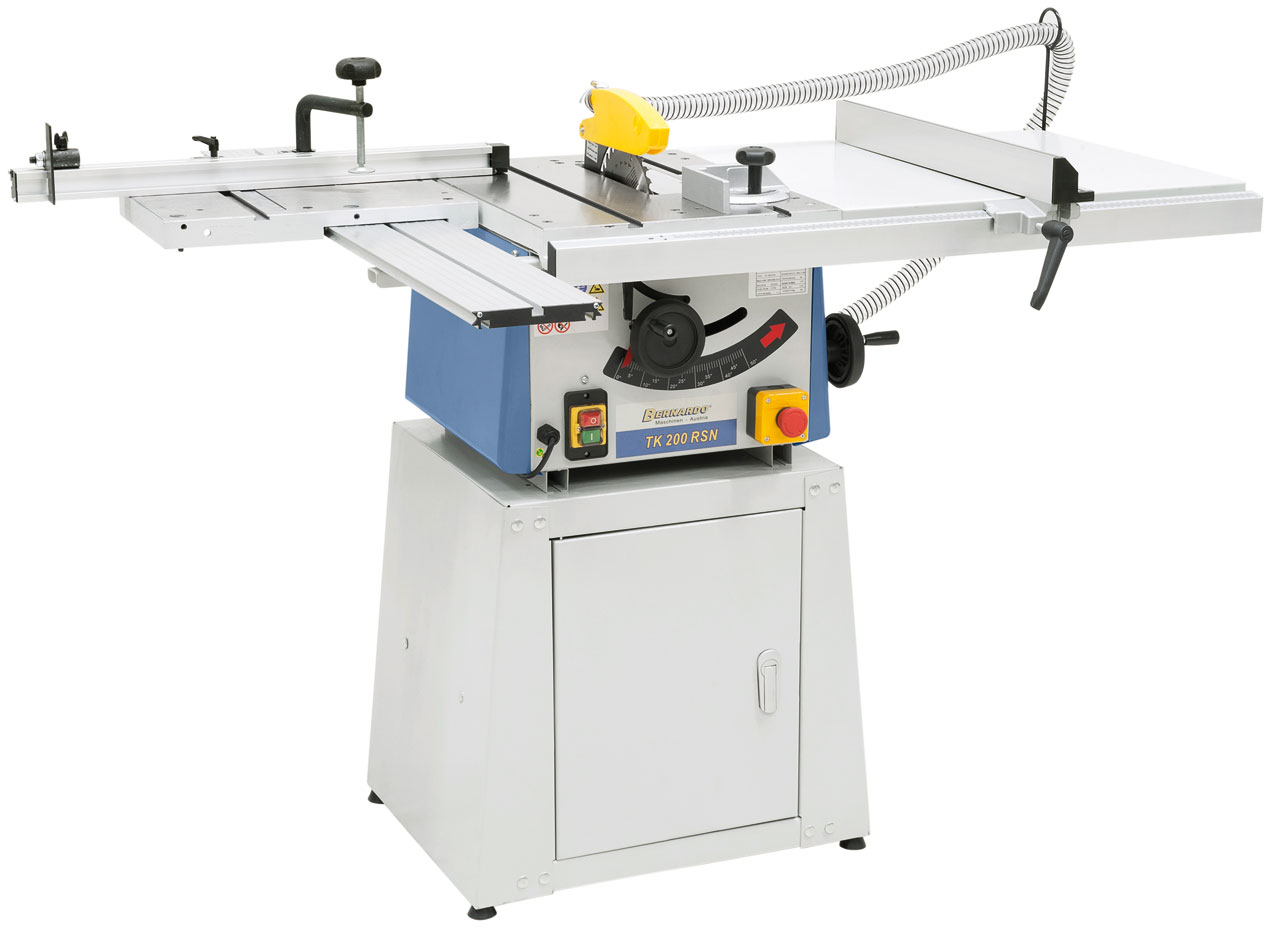

Beschreibung:Die Tischkreissäge TK 200 RSN unterscheidet sich vom RN-Modell im Wesentlichen durch den geschlossenen Maschinenunterbau. Dadurch gewinnt diese Maschine zusätzlich an Stabilität und Standfestigkeit.
Features:
Technische Spezifikation:
Lieferumfang:
Der Rolltisch aus Grauguss ist plangenau bearbeitet und geschliffen.
Nach links schwenkbares Sägeblatt für verbessertes Handling bei Schrägschnitten.
Tischverbreiterung für Schnittbreiten bis 720 mm im Lieferumfang enthalten.

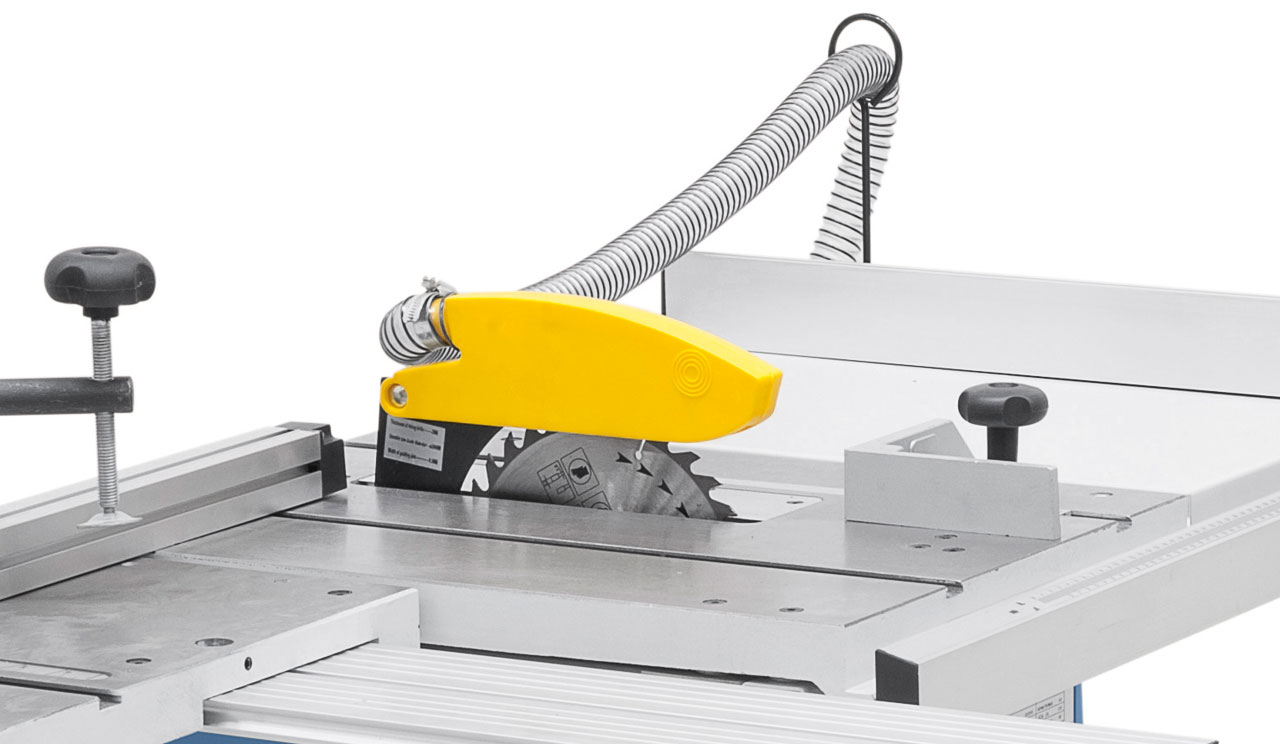

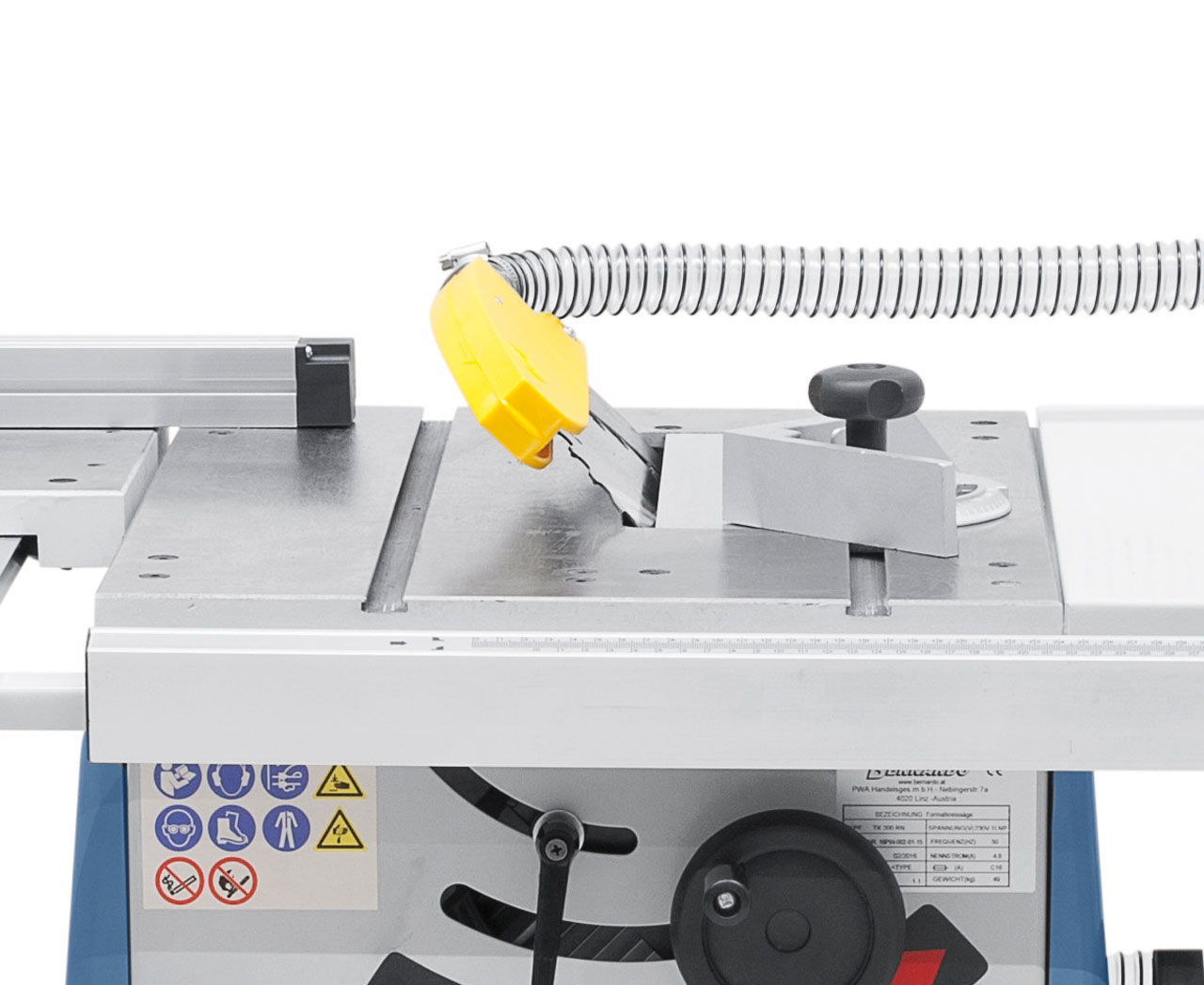

Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt.

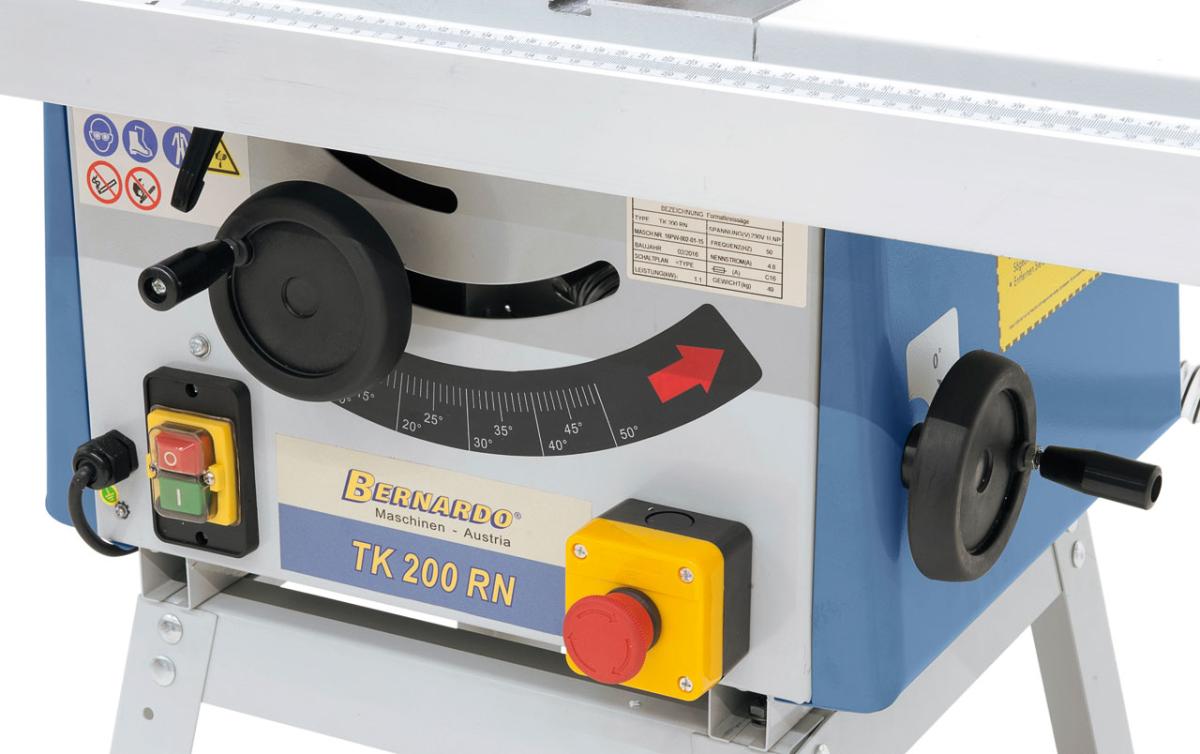

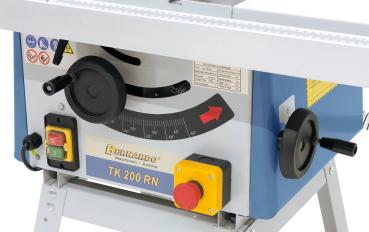

Die Verstellung des Sägeaggregats erfolgt durch ergonomisch angebrachte Handräder am Maschinenkörper.

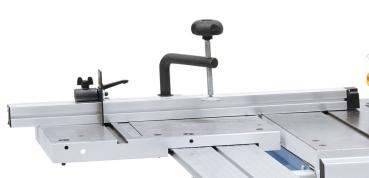

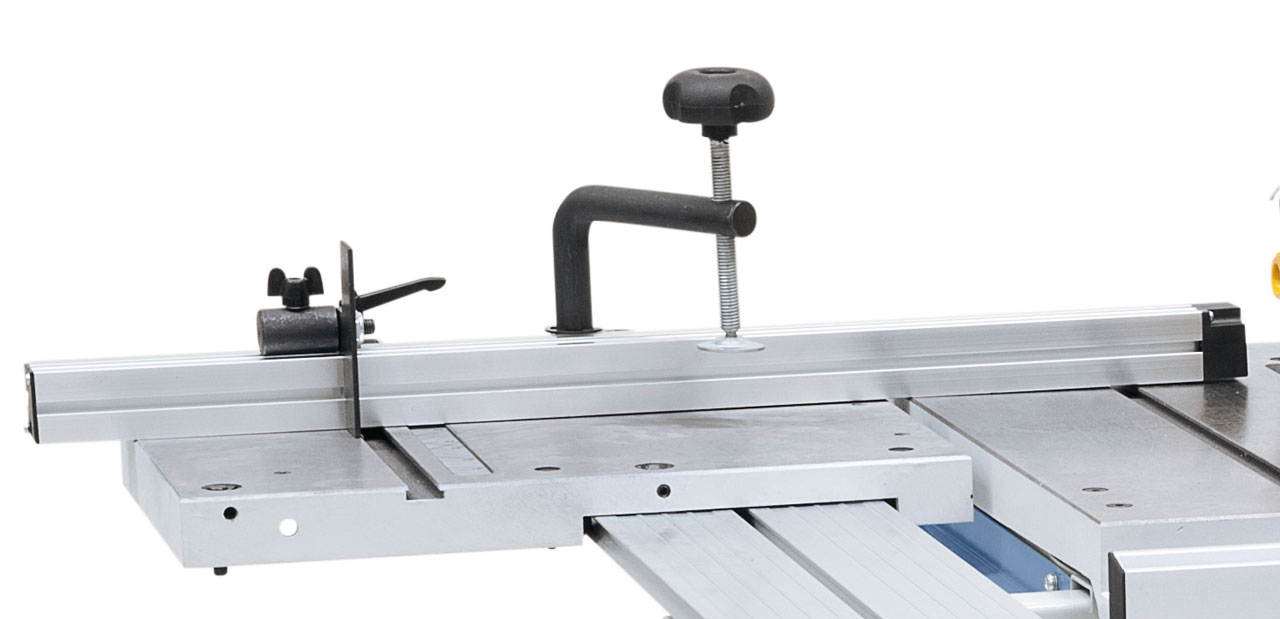

Aluminium-Anschlag mit Anschlagklappe und Niederhalter im Lieferumfang enthalten.
Beschreibung:Die Tischkreissäge TK 200 RSN unterscheidet sich vom RN-Modell im Wesentlichen durch den geschlossenen Maschinenunterbau. Dadurch gewinnt diese Maschine zusätzlich an Stabilität und Standfestigkeit.
Features:
- Stabiles und leicht einstellbares Sägeaggregat, schwenkbar von 90° bis 45°
- Massiver Graugusstisch mit T-Nutführung für Sägearbeiten mit dem Gehrungsanschlag links und rechts vom Sägeblatt
- Bessere Schnittführung am Längsanschlag durch nach links schwenkbares Sägeblatt
- Erhöhter Bedienkomfort durch serienmäßigen Rolltisch mit Aluminiumanschlag
- Leichtes Einstellen der Schnitthöhe bzw. des Schnittwinkels durch ergonomisch angebrachte Handräder
- Ein-Aus Schalter nach IP 54 mit Unterspannungsauslöser und separater Not-Aus-Schalter
- Serienmäßig mit Tischverbreiterung zum Auflegen von großen Platten
- Gehrungsanschlag für Winkelschnitte bis 45° im Lieferumfang enthalten
Technische Spezifikation:
| Tischabmessung | 530 x 400 mm |
| Rolltisch | 400 x 250 mm |
| Verfahrweg Rolltisch | 720 mm |
| Max. Sägeblattdurchmesser | 200 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 55 / 42 mm |
| Schnittbreite am Parallelanschlag | 730 mm |
| Tischhöhe | 900 mm |
| Tischverbreiterung | 530 x 600 mm |
| Drehzahl Hauptsägeblatt | 4700 U/min |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 1,1 kW (1,5 PS) |
| Motor-Aufnahmeleistung S6 40% | 1,5 kW (2,0 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 1520 x 1010 x 1050 mm |
| Gewicht ca. | 84 kg |
Lieferumfang:
- HM-Sägeblatt 200 x 2,2 x 30 mm / Z32
- Sägeblattschutz mit Absauganschluss
- Zweiseitiger Gehrungsanschlag
- Tischverbreiterung
- Aluminiumanschlag mit Anschlagklappe
- Rolltisch
- Geschlossener Maschinenunterbau
- Bedienwerkzeug

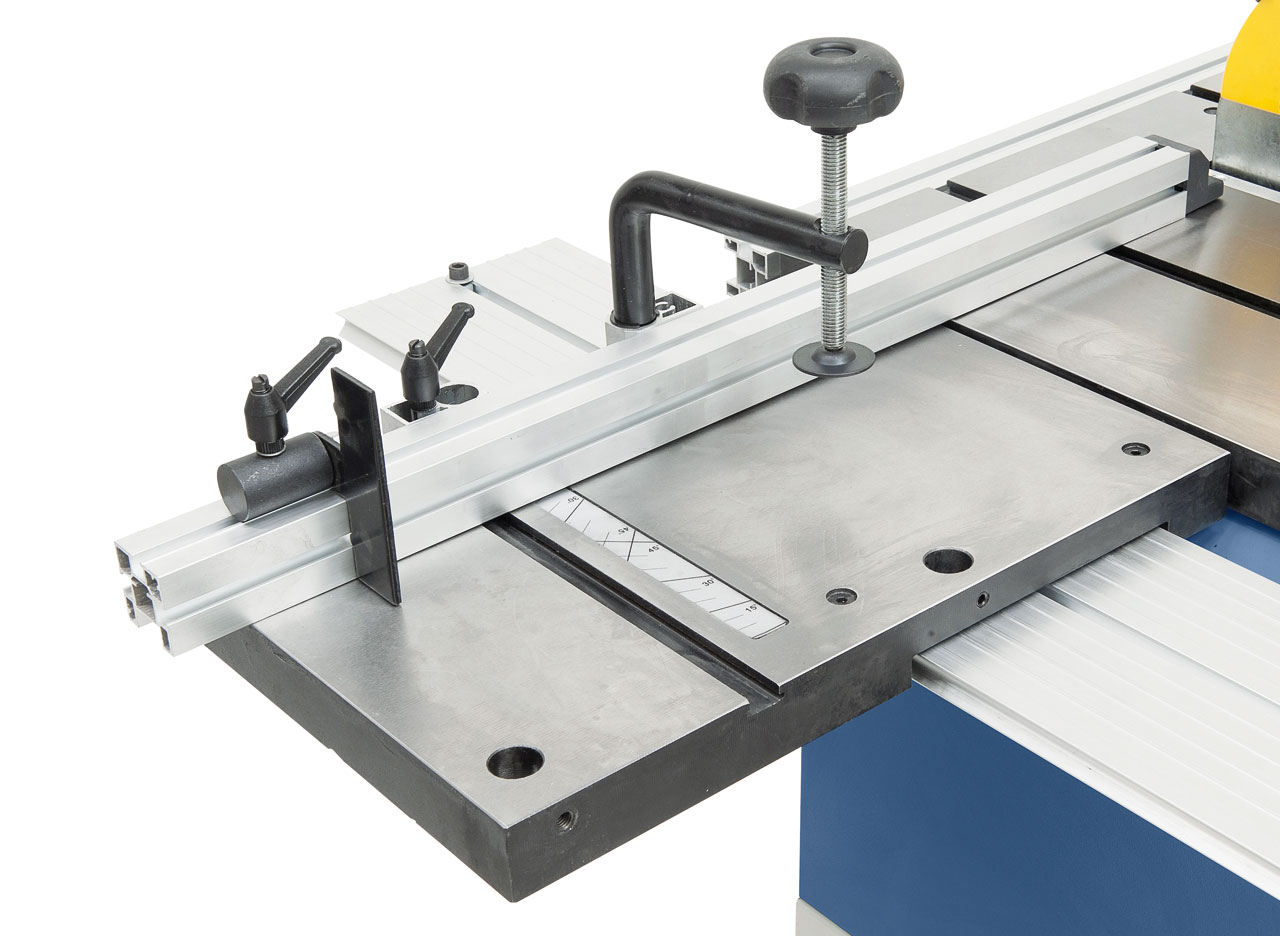

Der Rolltisch aus Grauguss ist plangenau bearbeitet und geschliffen.
Nach links schwenkbares Sägeblatt für verbessertes Handling bei Schrägschnitten.

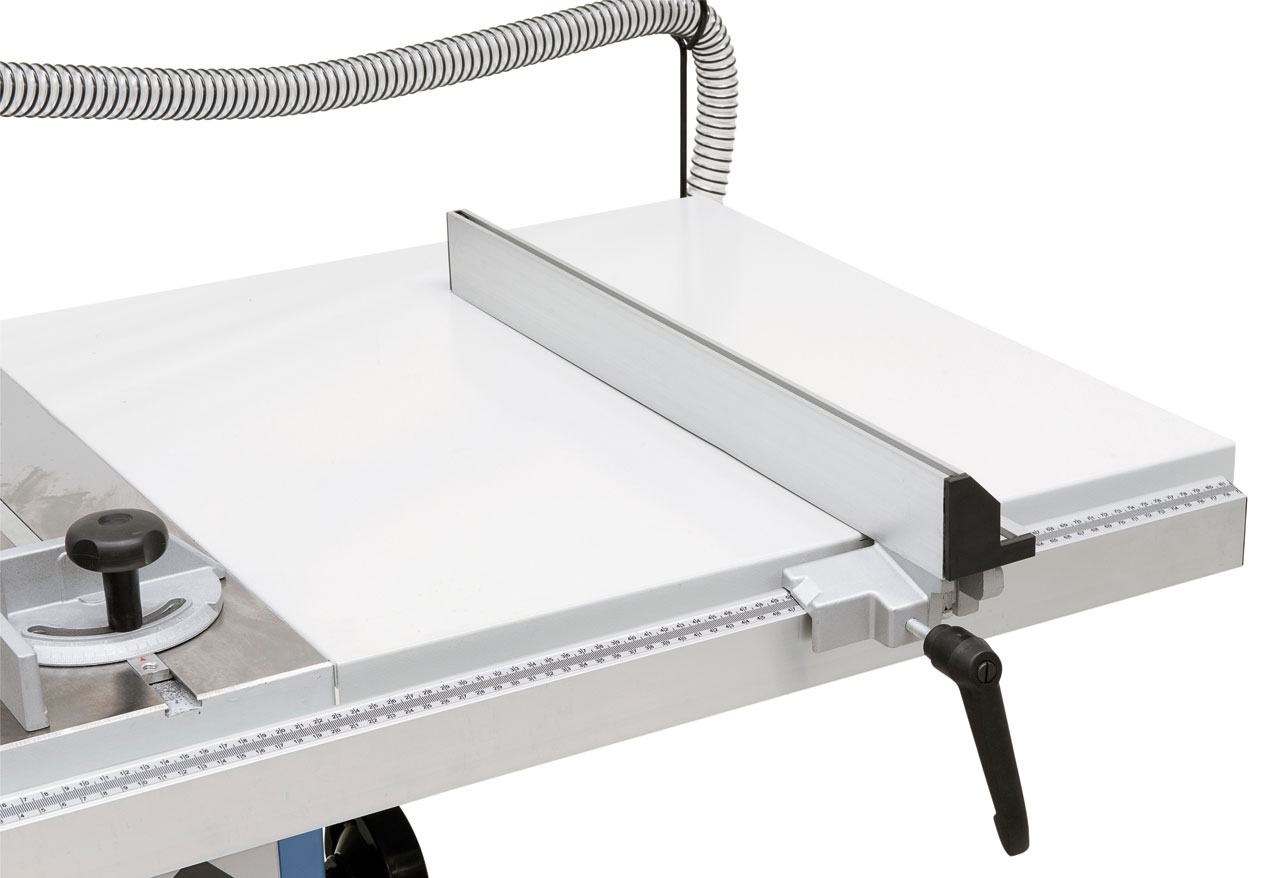

Tischverbreiterung für Schnittbreiten bis 720 mm im Lieferumfang enthalten.

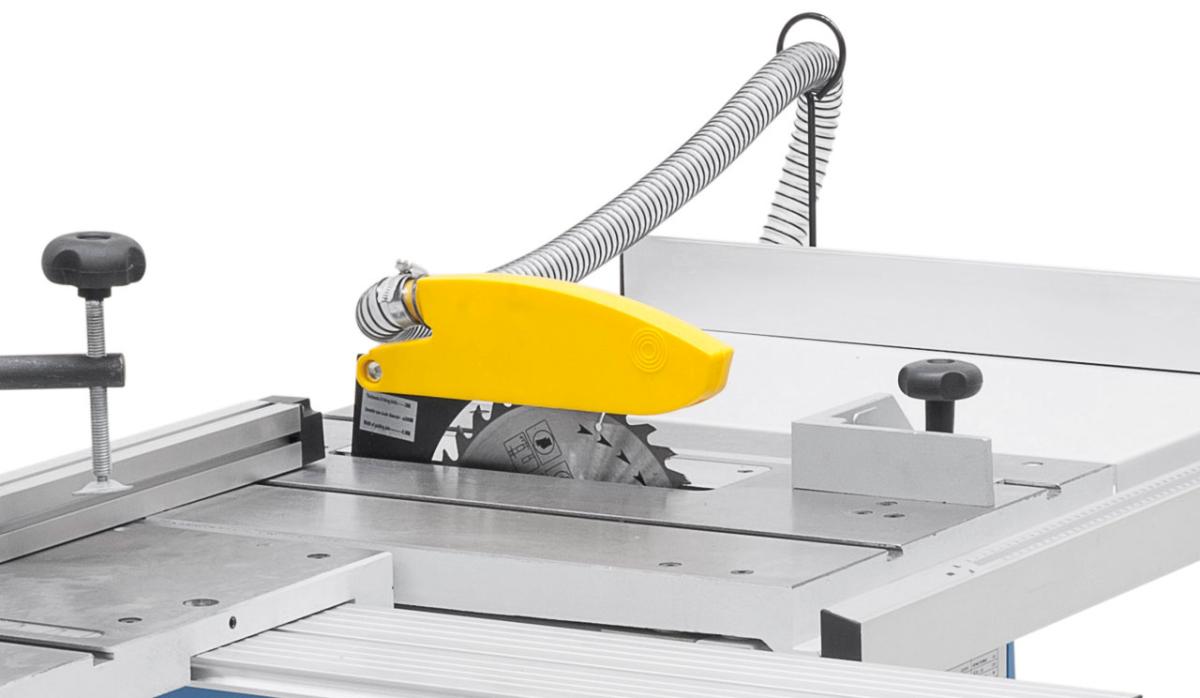

Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt.
Die Verstellung des Sägeaggregats erfolgt durch ergonomisch angebrachte Handräder am Maschinenkörper.
Aluminium-Anschlag mit Anschlagklappe und Niederhalter im Lieferumfang enthalten.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
