09-1109 Bernardo Formatkreissägen TK 315 F / 1600 - 400 V
![semi-prof semi-prof]( https://dineiger.com/Artikeldaten/Bernardo/semi-prof.png)
Beschreibung:
Die Formatkreissäge TK 315 F ist je nach Anwendung wahlweise mit zwei verschiedenen Tischlängen lieferbar (1600 / 2000 mm). Serienmäßig ausgestattet mit einem 3,0 kW Motor und einem Sägeblatt mit 315 mm Durchmesser für Schnitthöhen bis 100 mm, sowie einem Vorritzaggregat für ein ausreißfreies Bearbeiten beschichteter Plattenwerkstoffen.
Features:
- Wichtiges Leistungsmerkmal: Sägeblattdurchmesser 315 mm auch bei montiertem Vorritzaggregat verwendbar
- Solider Auslegertisch mit Rolle und Teleskoparm für größtmögliche Stabilität
- Eloxierter Aluminium-Formatschiebetisch in 3 verschiedenen Längen lieferbar
- Starker Antriebsmotor für konstante Schnittgeschwindigkeit, auch bei 100 mm Schnitthöhe
- Gehrungsanschlag und Niederhalter über die gesamte Schlittenlänge verschiebbar
- Großdimensionierter Arbeitstisch und serienmäßige Tischverbreiterung für Schnittbreiten bis 1200 mm
- Ausziehbarer Teleskopanschlag (bis 2260 mm) am Auslegertisch vorne und hinten montierbar, stufenlos schwenkbar von 90° bis 45°
- Aluminium-Parallelanschlag mit mikrometrischer Feineinstellung und integrierter Lupe
- Stabiles Sägeaggregat garantiert vibrationsfreies und präzises Arbeiten
Technische Spezifikation:
Tischabmessung | 825 x 800 mm |
Formattisch | 1600 x 270 mm |
Besäumlänge | 1600 mm |
Max. Sägeblattdurchmesser | 315 x 30 mm |
Max. Schnitthöhe 90° / 45° | 100 / 80 mm |
Schnittbreite am Parallelanschlag | 1200 mm |
Tischhöhe | 870 mm |
Tischverlängerung | 500 x 310 mm |
Tischverbreiterung | 800 x 440 mm |
Auslegertisch mit Rolle | 680 x 460 mm |
Drehzahl Hauptsägeblatt | 4500 U/min |
Drehzahl Vorritzsägeblatt | 5800 U/min |
Vorritzsägeblatt | 90 x 20 mm |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 1600 x 2800 x 1200 mm |
Gewicht ca. | 240 kg |
Lieferumfang:
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z40
- Vorritzsägeblatt 90 x 3,0 x 20 mm / Z12
- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Gehrungsanschlag mit Exzenterspanner
- Gehrungsanschlag
- Besäumschuh
- Tischverlängerung
- Tischverbreiterung
- Ausziehbarer Teleskopanschlag
- Anschlagklappe mit Feineinstellung
- Auslegertisch mit Rolle
- Schiebestock
- Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
![](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_1.jpg)
![](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_2.jpg)
![](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_3.jpg)
![Ausziehbarer Teleskopanschlag bis 2260 mm mit feineinstellbarer Anschlagklappe. Ausziehbarer Teleskopanschlag bis 2260 mm mit feineinstellbarer Anschlagklappe.](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_4.jpg.jpg)
Ausziehbarer Teleskopanschlag bis 2260 mm mit feineinstellbarer Anschlagklappe.
![Die im Längsanschlag integrierte Lupe erleichtert das Ablesen der mm-Skala und ermöglicht dadurch ein exaktes Einstellen der gewünschten Schnittbreite. Die im Längsanschlag integrierte Lupe erleichtert das Ablesen der mm-Skala und ermöglicht dadurch ein exaktes Einstellen der gewünschten Schnittbreite.](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_5.jpg.jpg)
Die im Längsanschlag integrierte Lupe erleichtert das Ablesen der mm-Skala und ermöglicht dadurch ein exaktes Einstellen der gewünschten Schnittbreite.
![Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder am Maschinenkörper Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder am Maschinenkörper](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_6.jpg)
Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder am Maschinenkörper
![Das bis 45° schwenkbare Sägeaggregat kann mittels Handrad für Schnitthöhen bis 100 mm eingestellt werden. Das bis 45° schwenkbare Sägeaggregat kann mittels Handrad für Schnitthöhen bis 100 mm eingestellt werden.](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_7.jpg.jpg)
Das bis 45° schwenkbare Sägeaggregat kann mittels Handrad für Schnitthöhen bis 100 mm eingestellt werden.
![Der großzügig dimensionierte Formattisch läuft leichtgängig auf einer gehärteten Prismenführung Der großzügig dimensionierte Formattisch läuft leichtgängig auf einer gehärteten Prismenführung](https://www.bernardo.at/pub/media/catalog/product/0/9/09-1109_8.jpg.jpg)

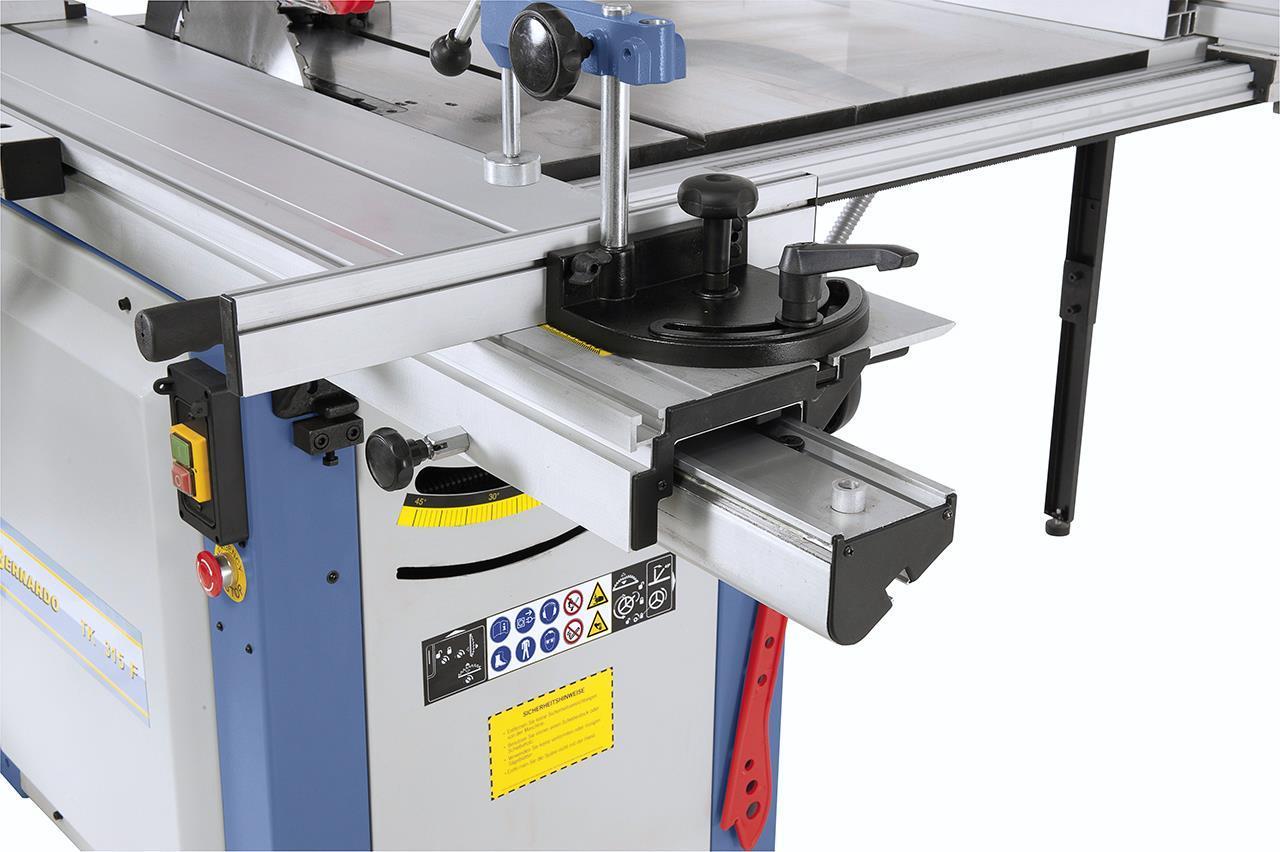

Der großzügig dimensionierte Formattisch läuft leichtgängig auf einer gehärteten Prismenführung
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
