Beschreibung:

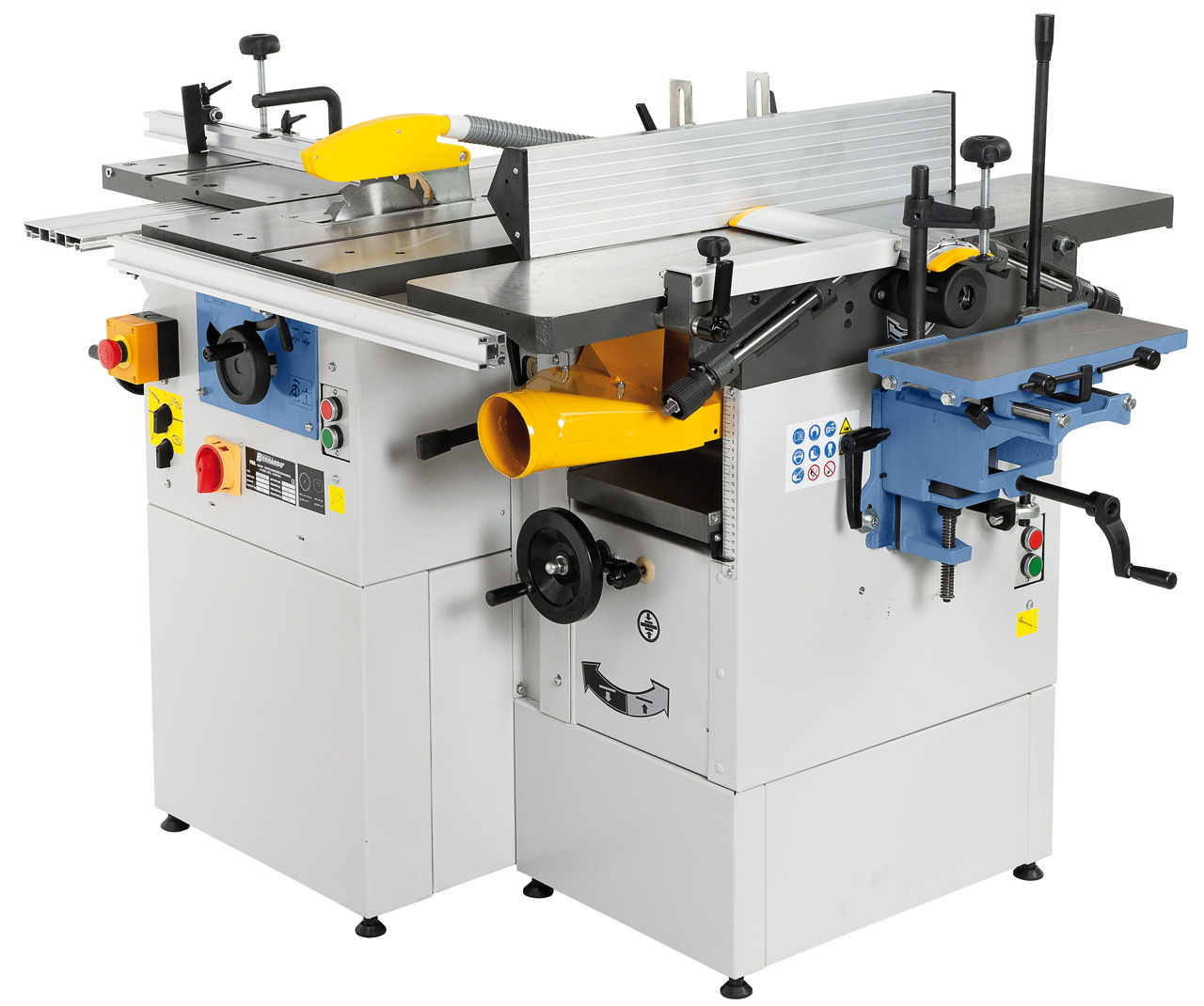

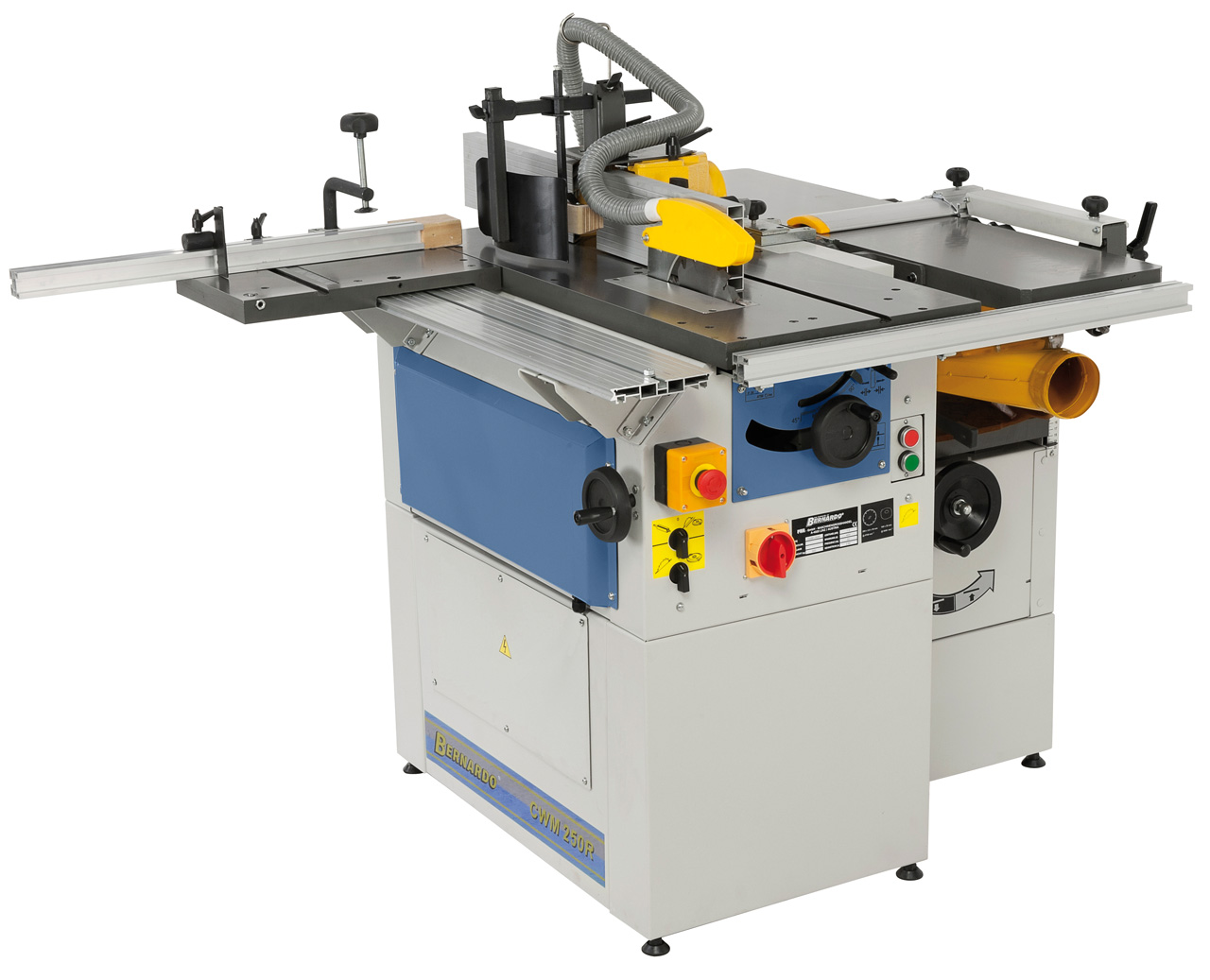

Die vielseitige Universal-Kombimaschine CWM 250 R ist serienmäßig mit einem Rolltisch ausgestattet. Durch ihre kompakte Bauweise ist dieses Modell für den Hobbybastler und Heimwerker optimal geeignet.
Features:
- Solider Graugusstisch für vibrationsfreies Arbeiten, plangenau bearbeitet und geschliffen
- Optional mit Langlochbohreinrichtung (Bohrleistung 16 mm) erhältlich
- Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder
- Erhöhter Bedienkomfort durch den serienmäßigen Rolltisch mit Aluminiumanschlag
- Erhöhte Sicherheit durch den Not-Aus-Schalter an der Vorderseite
- Integrierte, umklappbare Spanauswurfhaube beim Dickenhobeln - Anschlussdurchmesser 100 mm
- Ideal geeignet zum exakten Bearbeiten von Brettern, Leisten, Balken, ...
- Dynamisch ausgewuchtete Frässpindel für vibrationsfreien Lauf
- Verwindungsfreie Abrichttische aus stark verripptem Grauguss
- Beim Abrichthobeln ist der Werkstückvorschub ausschaltbar
| Abrichthobel |
|
| Abrichtbreite | 250 mm |
| Tischlänge | 1090 mm |
| Tischhöhe | 860 mm |
| Hobelwellendrehzahl | 4000 U/min |
| Hobelmesser | 3 Stk. |
| Hobelwellendurchmesser | 75 mm |
| Abrichtanschlag | 720 x 130 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 3 mm |
| Motor-Abgabeleistung S1 100% | 1,5 kW (2,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 2,1 kW (2,8 PS) |
| Dickenhobel |
|
| Tischlänge | 600 mm |
| Hobelbreite | 245 mm |
| Dickendurchlass, min. / max. | 5 - 195 mm |
| Max. Spanabnahme | 2,5 mm |
| Vorschubgeschwindigkeit | 8 m/min |
| Absauganschluss Ø | 100 mm |
| Langlochbohreinrichtung (optional erhältlich) |
|
| Bohrtischgöße | 365 x 145 mm |
| Westcott-Bohrfutter | 0 - 16 mm |
| Max. Bohrtiefe | 95 mm |
| Bohrbreite | 140 mm |
| Höhenverstellung | 75 mm |
| Kreissäge |
|
| Tischabmessung | 900 x 410 mm |
| Tischhöhe | 860 mm |
| Rolltisch | 400 x 250 mm |
| Besäumlänge | 670 mm |
| Sägeblattdurchmesser max. | 200 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 60 / 50 mm |
| Schnittbreite am Parallelanschlag | 530 mm |
| Drehzahl Hauptsägeblatt | 4750 U/min |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 1,1 kW (1,5 PS) |
| Motor-Aufnahmeleistung S6 40% | 1,5 kW (2,0 PS) |
| Fräse |
|
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 100 mm |
| Frästischöffnung | 145 mm |
| Aufspannlänge | 70 mm |
| Max. Werkzeugdurchmesser |
|
| -beim Profilieren | 140 mm |
| -beim Zapfenschneiden | 140 mm |
| Spindeldrehzahl | 6500 U/min |
| Motor-Abgabeleistung S1 100% | 1,4 kW (1,9 PS) |
| Motor-Aufnahmeleistung S6 40% | 2,0 kW (2,7 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 1510 x 1330 x 1120 mm |
| Gewicht ca. | 280 kg |
Lieferumfang:
- Hobelmesser 250 x 30 x 3 mm
- Abrichtanschlag
- Niederhalter
- Gehrungsanschlag
- Rolltisch
- Fräserschutzhaube
- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Aluminiumanschlag mit Anschlagklappe
- Sägeblatt 200 x 3,0 x 30 mm / Z 18
- Schiebestock
- Bedienwerkzeug

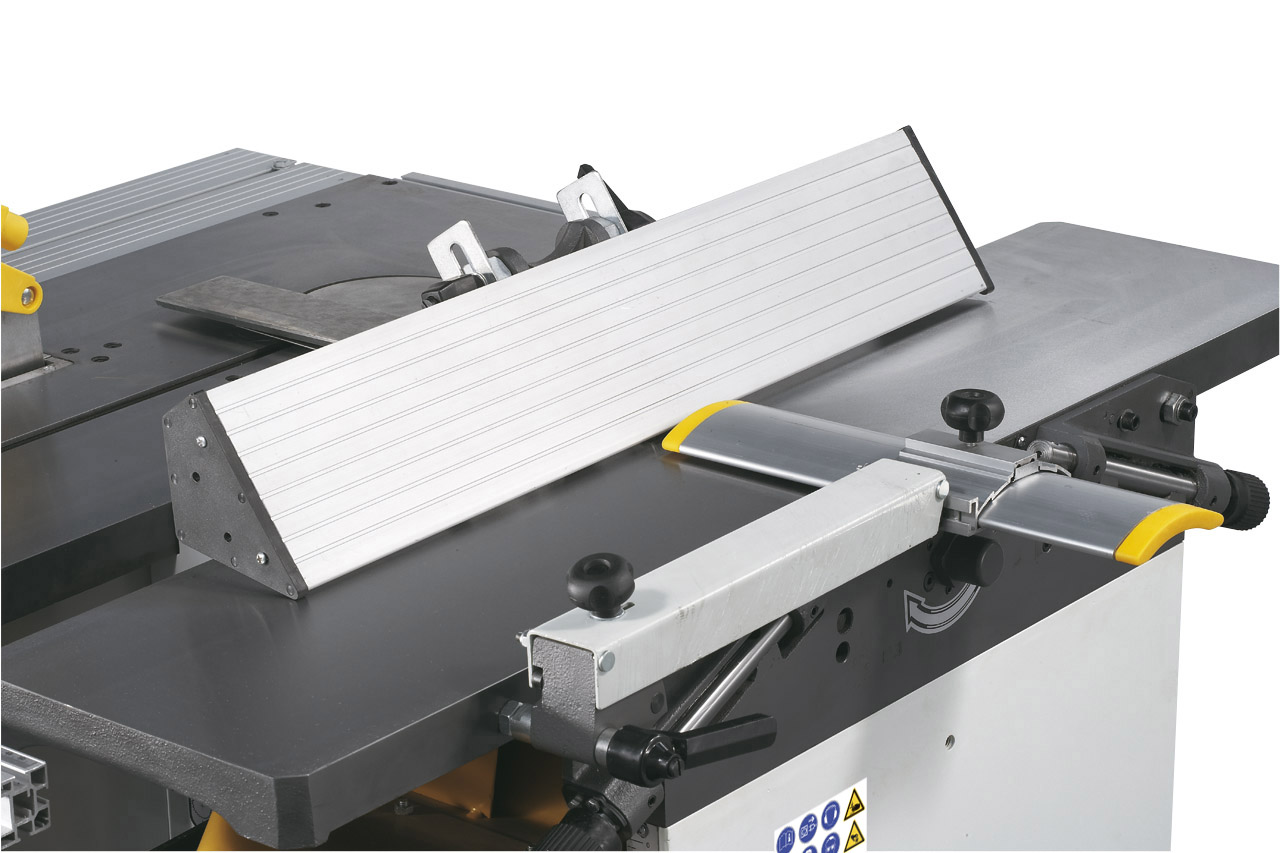

Der massive, bis 45° schrägstellbare Abrichtanschlag mit Prismenführung ist leicht verstellbar.

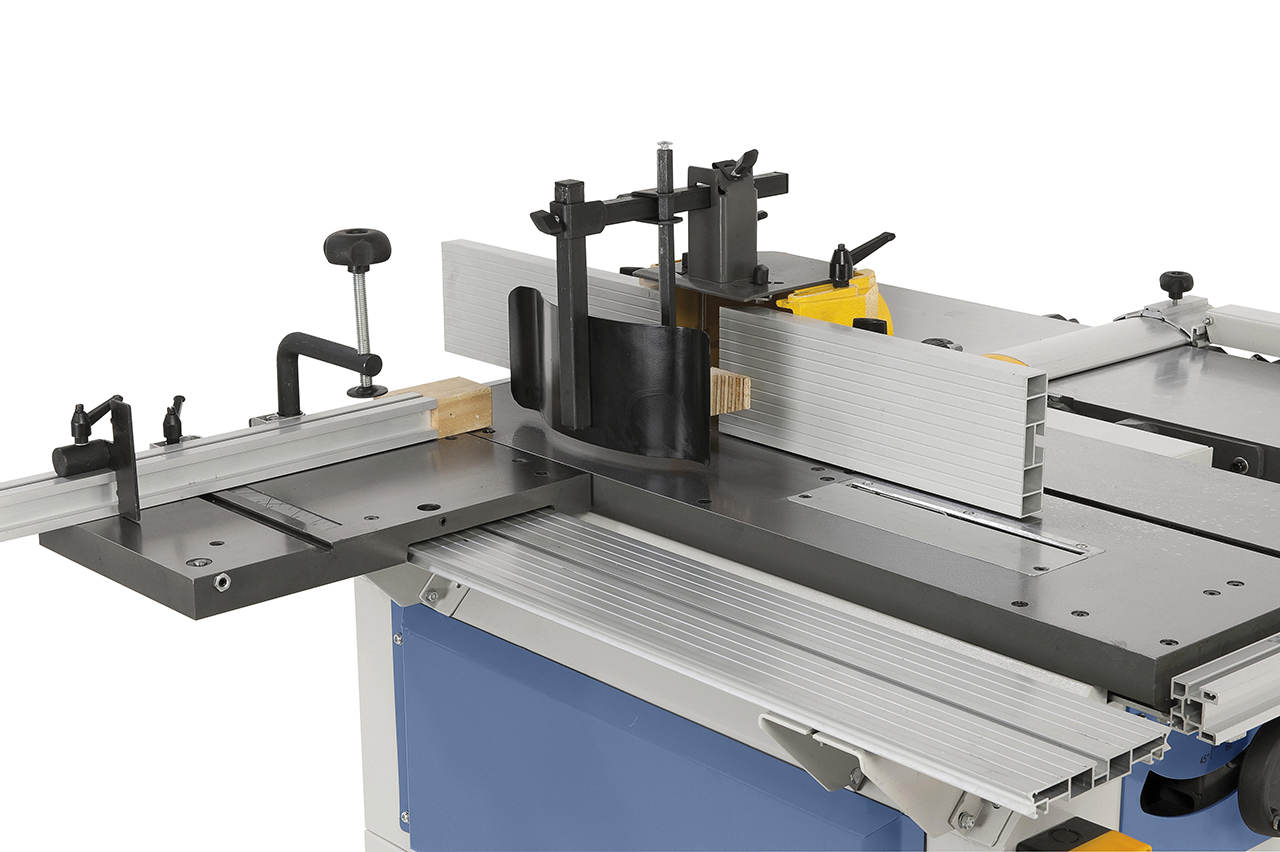

Die solide Fräserschutzhaube kann für Werkzeuge bis 140 mm Durchmesser verwendet werden.

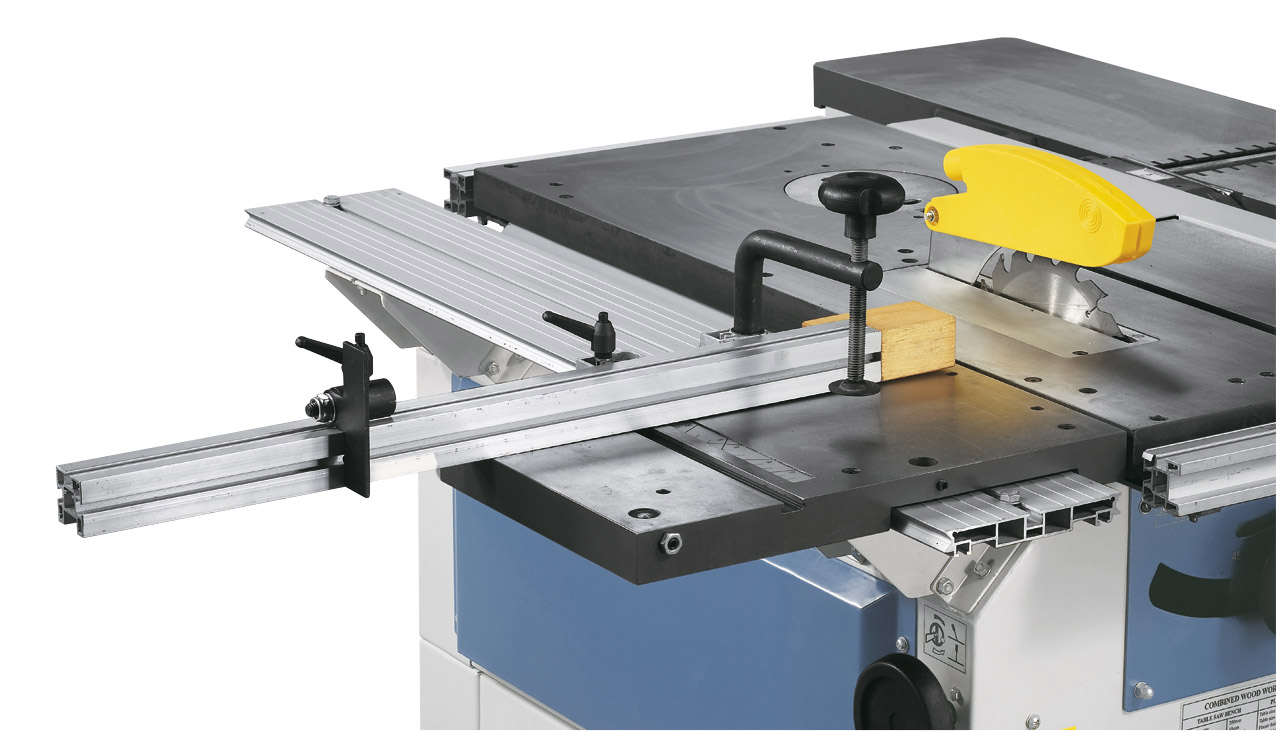

Der Rolltisch aus Grauguss ist plangenau bearbeitet und geschliffen.

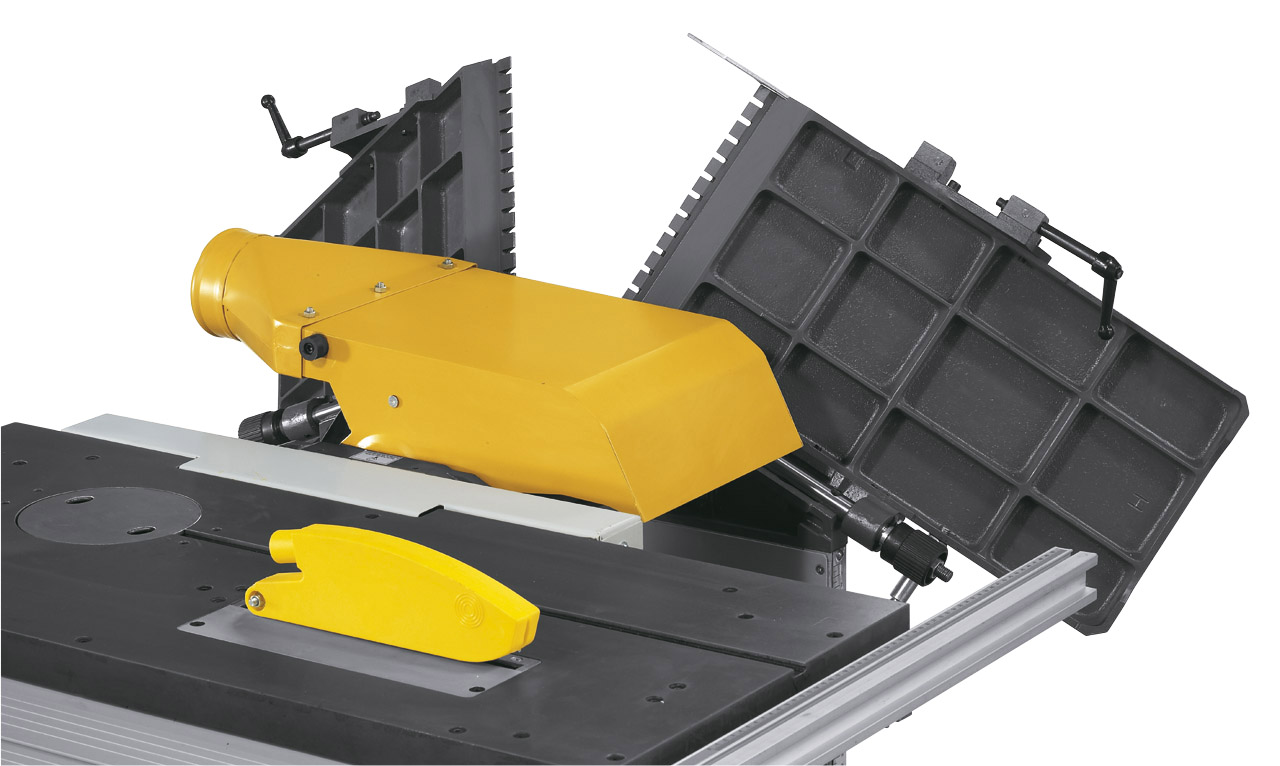

Einfaches und sekundenschnelles Umrüsten vom Abrichten zum Dickenhobeln durch aufklappbare Abrichttische.

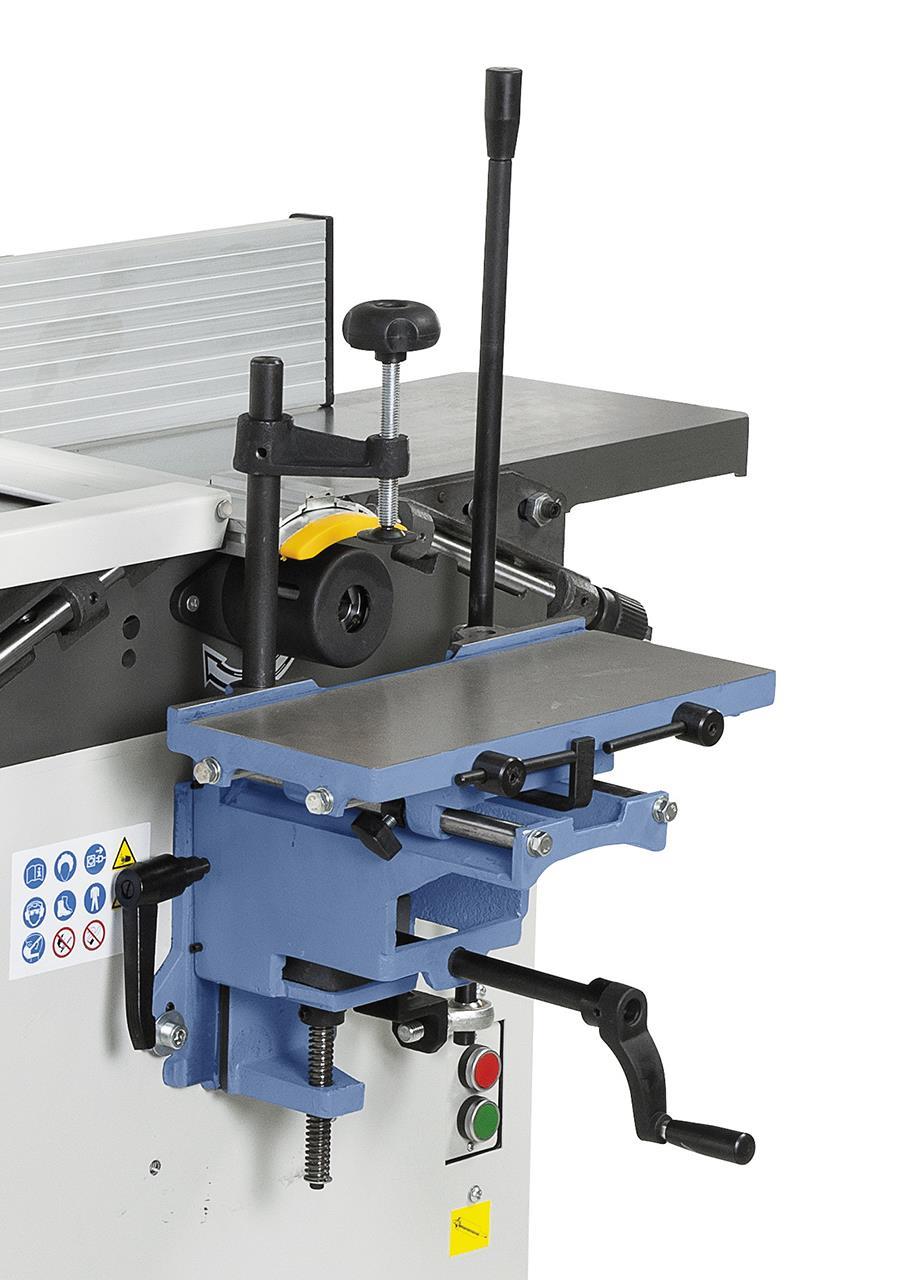

Die Langlochbohreinrichtung ist ideal für Langlöcher, Dübel- und Schräglochbohrungen (Option)
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
