08-1180 Bernardo Format Kreissäge- Fräsmaschinen CSM 1600
08-1180 Bernardo Format Kreissäge- Fräsmaschinen CSM 1600

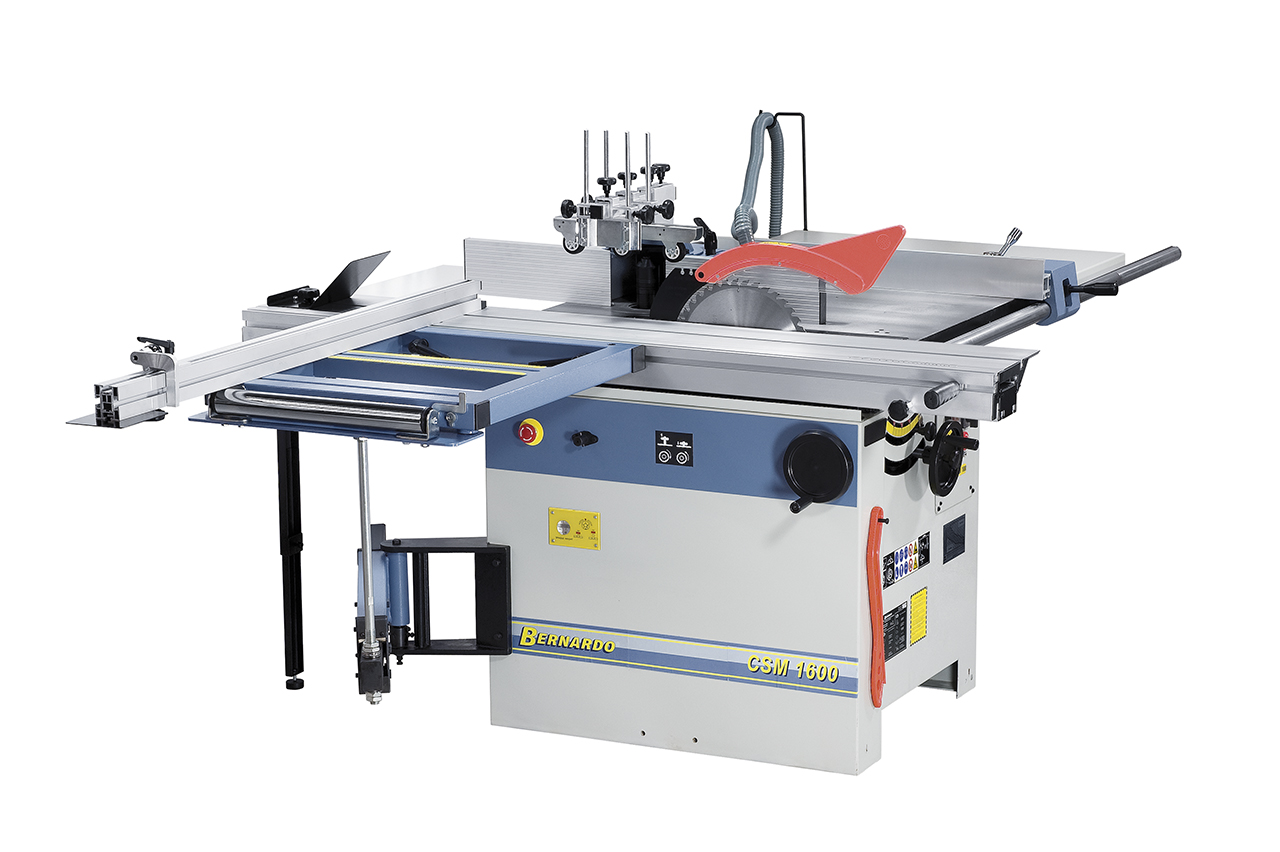

Beschreibung:Die Formatkreissäge-Fräsmaschine CSM 1600 mit schwenkbarem Sägeblatt und serienmäßigem Vorritzaggregat eignet sich ideal für den kostenbewussten Anwender. Durch die großzügige Serienausstattung bietet dieses Modell außergewöhnliche Leistung und ein Maximum an Einsatzmöglichkeiten.
Features:
Technische Spezifikation:
Lieferumfang:

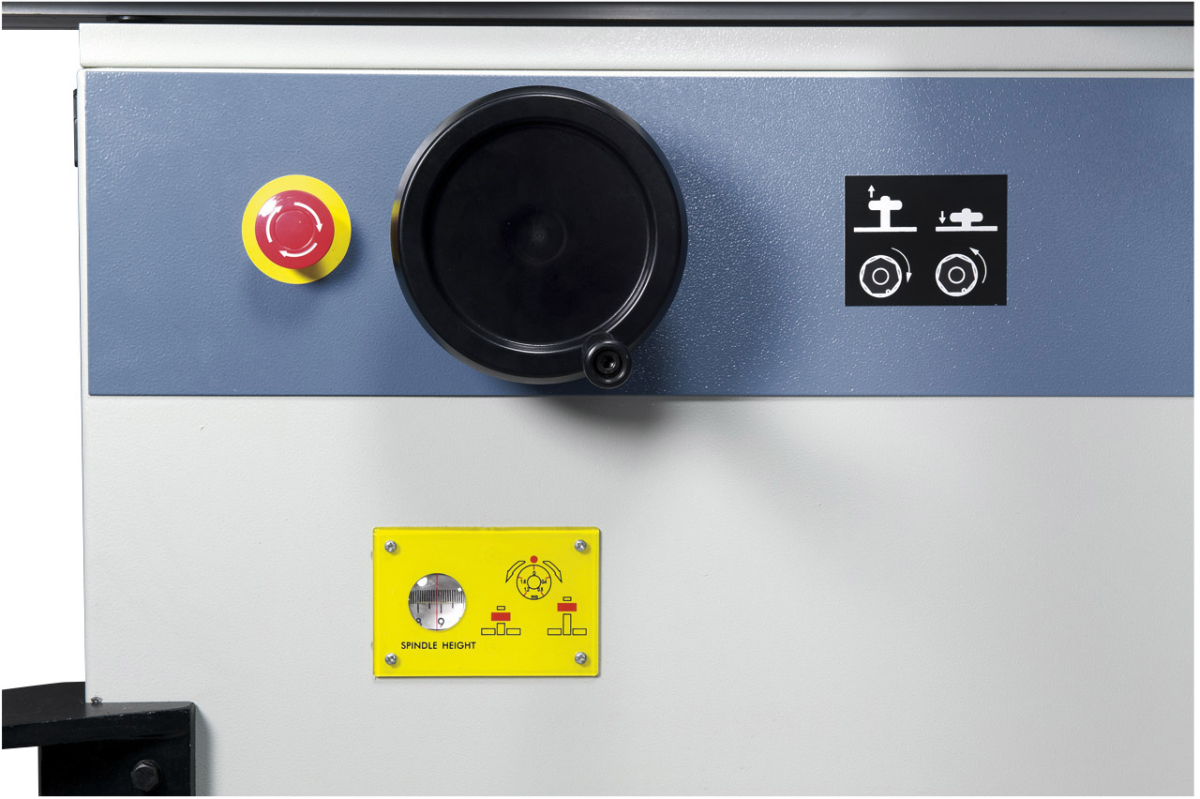

Schnelle und einfache Höhenverstellung der Frässpindel mittels Handrad, ablesbar über Lupe.

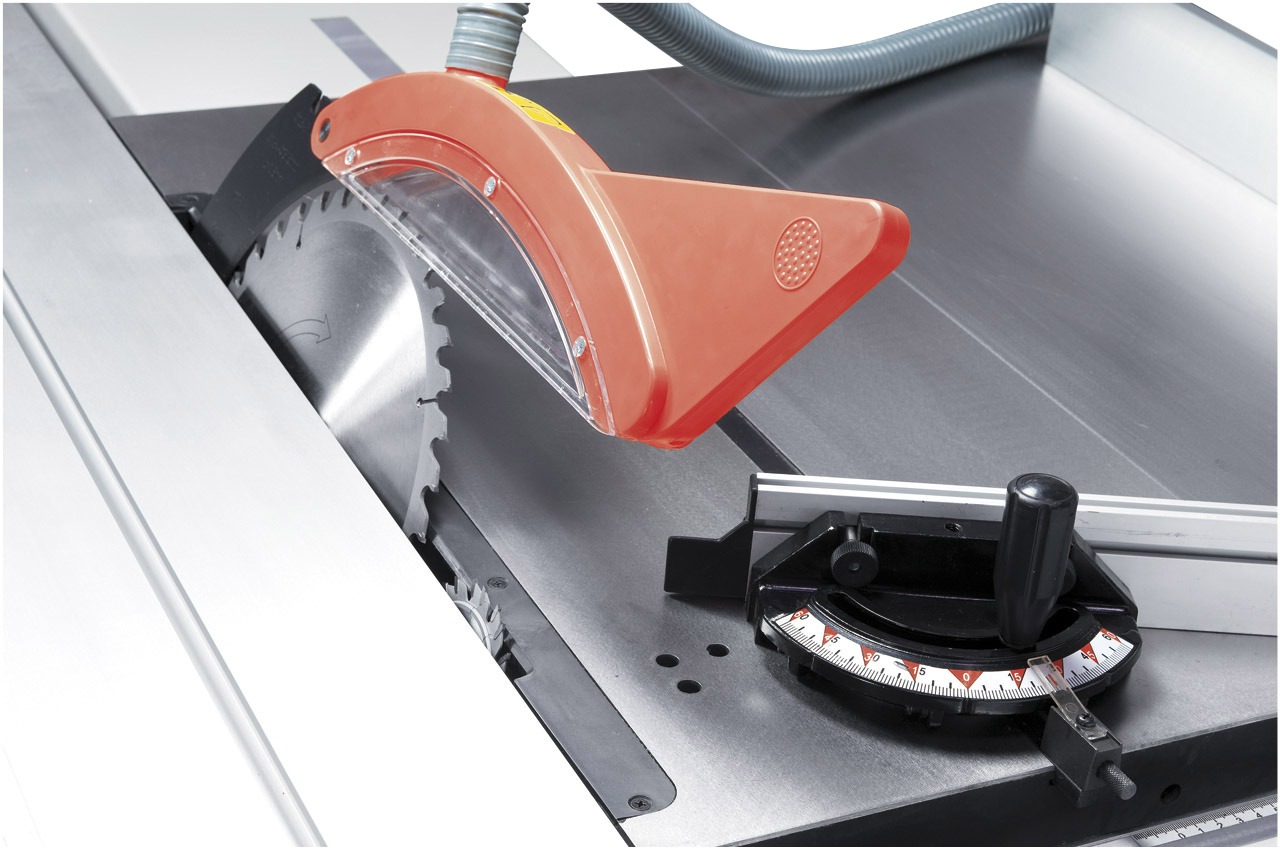

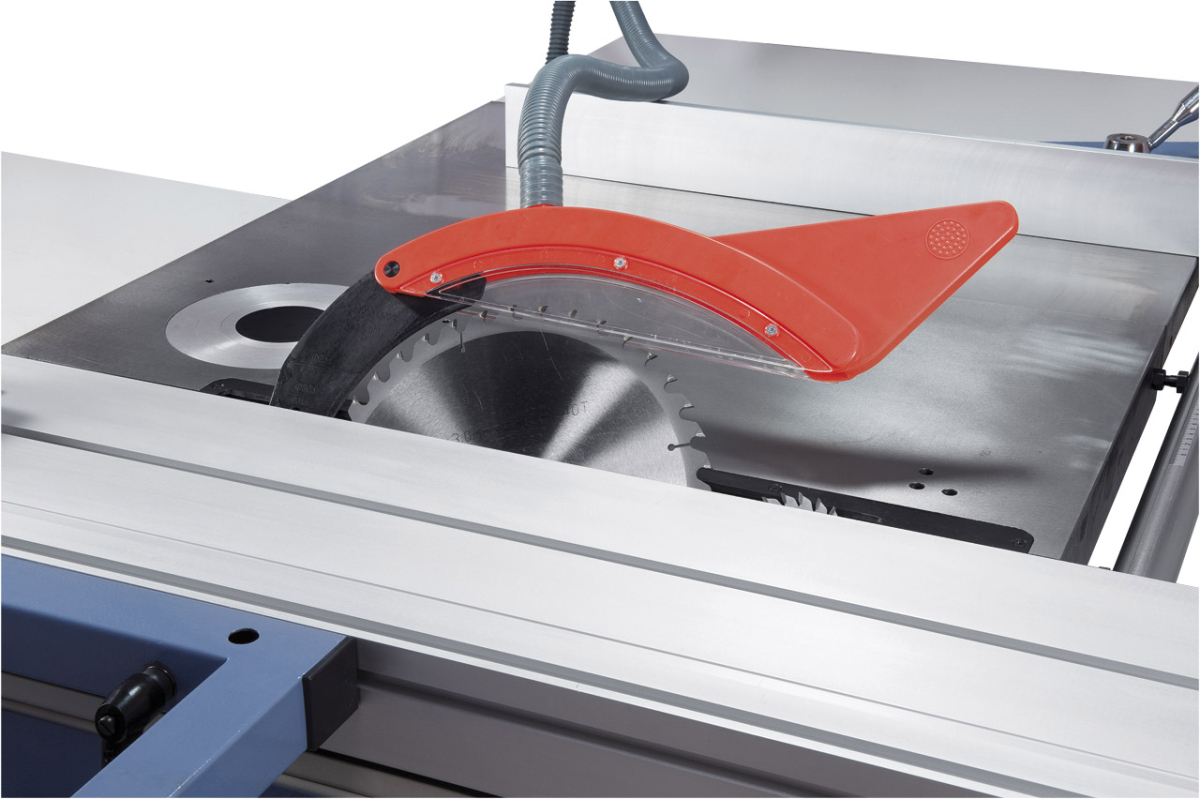

Das Sägeblatt kann für Winkelschnitte von 90° bis 45° geschwenkt werden, der Gehrungsanschlag ist für Schnitte bis 60° einsetzbar.

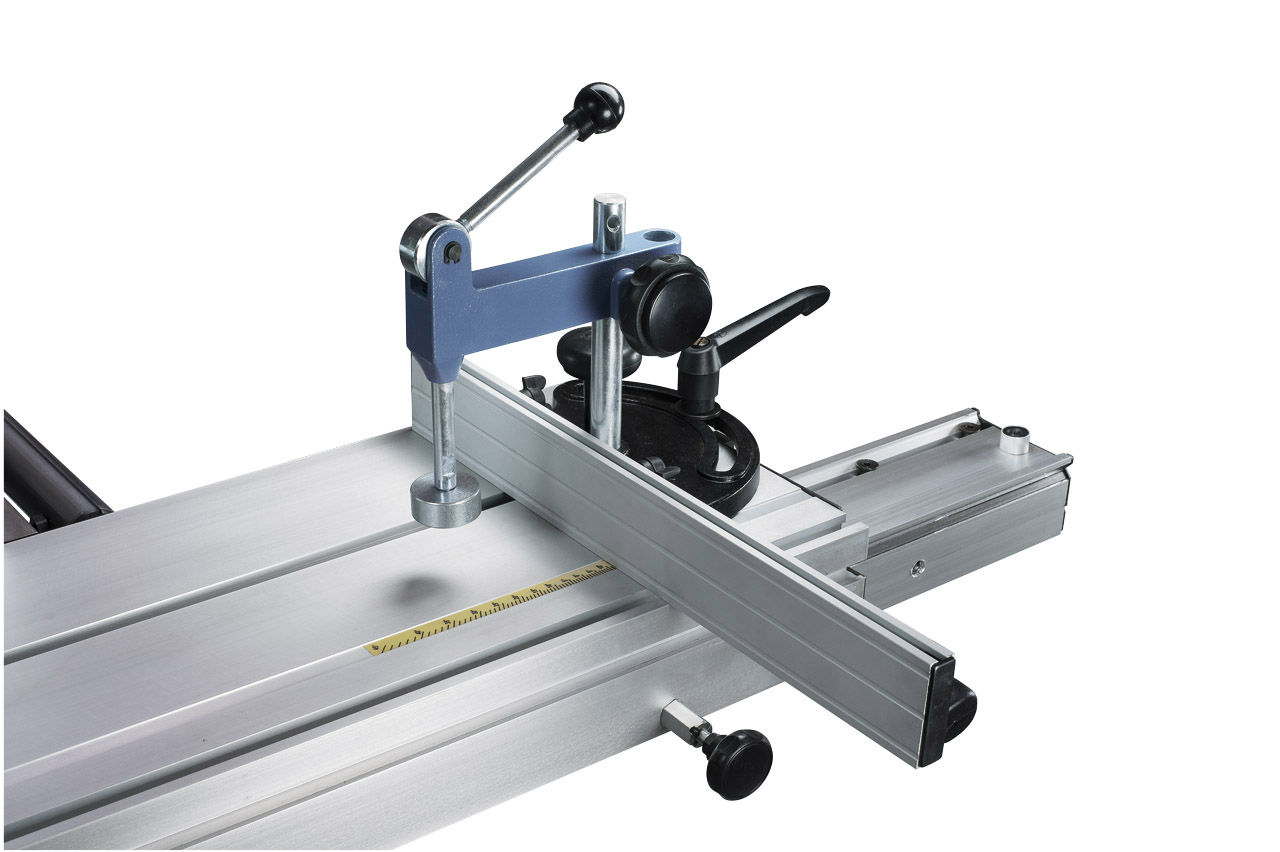

Die T-Nut im Formattisch ermöglicht das Montieren des Gehrungsanschlages und des Besäumschuhs.

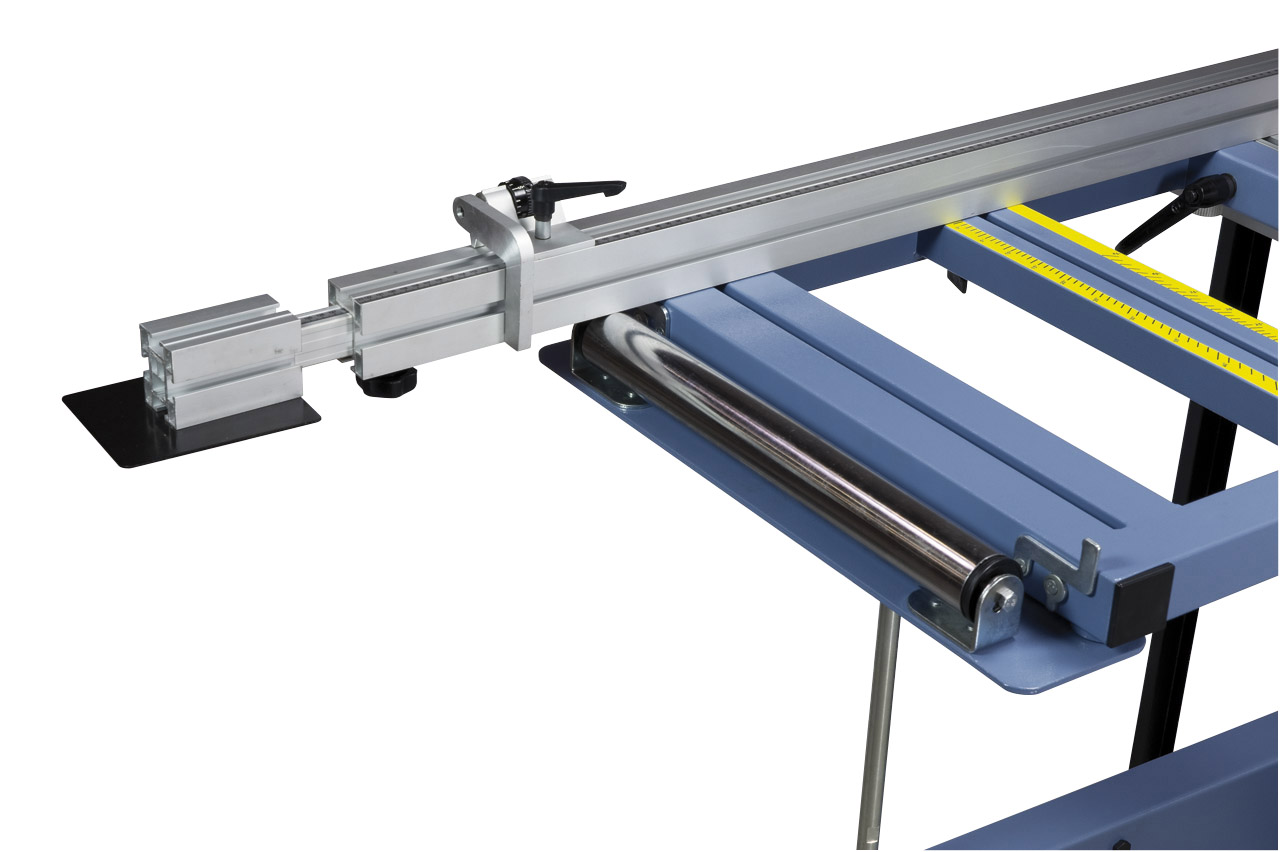

Ausziehbarer Teleskopanschlag (bis 2260 mm) mit feineinstellbarer Anschlagklappe.
Die Aluminium-Anschlagschienen können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden und sind zusätzlich mit einer Feineinstellung ausgestattet.
Beschreibung:Die Formatkreissäge-Fräsmaschine CSM 1600 mit schwenkbarem Sägeblatt und serienmäßigem Vorritzaggregat eignet sich ideal für den kostenbewussten Anwender. Durch die großzügige Serienausstattung bietet dieses Modell außergewöhnliche Leistung und ein Maximum an Einsatzmöglichkeiten.
Features:
- Höhenverstellung der Frässpindel mittels Handrad an der Vorderseite, ablesbar über Skala
- Leistungsstarker Antriebsmotor gewährleistet auch bei längerem Betrieb eine optimale Schnittleistung
- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Ausziehbarer Teleskopanschlag (bis 2260 mm), am Auslegertisch vorne und hinten montierbar
- Teleskop-Längsanschlag inkl. Anschlagklappe mit Feineinstellung serienmäßig
- Alle Aluminiumteile (Formattisch, Anschläge, …) sind eloxiert
- Geschwindigkeitsanzeige über LED, schnell und einfach ablesbar
- Aluminium-Formatschiebetisch mit gehärteten Führungen
Technische Spezifikation:
| Kreissäge | |
| Tischabmessung | 860 x 450 mm |
| Tischhöhe | 850 mm |
| Tischverlängerung | 500 x 310 mm |
| Tischverbreiterung | 800 x 880 mm |
| Auslegertisch mit Rolle | 750 x 580 mm |
| Formattisch | 1600 x 270 mm |
| Besäumlänge | 1600 mm |
| Max. Sägeblattdurchmesser | 315 x 30 mm |
| Max. Schnitthöhe 90°/45° | 100 / 80 mm |
| Schnittbreite am Parallelanschlag | 1270 mm |
| Drehzahl Hauptsägeblatt | 4500 U/min |
| Drehzahl Vorritzersägeblatt | 8500 U/min |
| Vorritzersägeblatt | 2-100 x 20 mm |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Fräse | |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 100 mm |
| Frästischöffnungen | 80 / 100 / 140 / 190 mm |
| Aufspannlänge | 100 mm |
| Max. Werkzeugdurchmesser | |
| - beim Profilieren | 180 mm |
| - beim Zapfenschneiden | 200 mm |
| Spindeldrehzahl | 1800 / 3000 / 6000 / 9000 U/min |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 1600 x 3010 x 1250 mm |
| Gesamtgewicht ca. | 352 kg |
Lieferumfang:
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- 2-teiliges Vorritzsägeblatt 2-100 x 20 mm / Z 24
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung und -verbreiterung
- Ausziehbarer Teleskopanschlag
- Anschlagklappe mit Feineinstellung
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Schleifhülse diam. 75 mm
- Schutz- und Andrückvorrichtung
- Frässpindel mit Rechts-Linkslauf
- LED-Drehzahlanzeige
- Schiebestock
- Bedienwerkzeug
Schnelle und einfache Höhenverstellung der Frässpindel mittels Handrad, ablesbar über Lupe.
Das Sägeblatt kann für Winkelschnitte von 90° bis 45° geschwenkt werden, der Gehrungsanschlag ist für Schnitte bis 60° einsetzbar.
Die T-Nut im Formattisch ermöglicht das Montieren des Gehrungsanschlages und des Besäumschuhs.
Ausziehbarer Teleskopanschlag (bis 2260 mm) mit feineinstellbarer Anschlagklappe.
Die Aluminium-Anschlagschienen können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden und sind zusätzlich mit einer Feineinstellung ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
