08-1126 Bernardo Dickenhobelmaschinen TP 630 D
08-1126 Bernardo Dickenhobelmaschinen TP 630 D
Beschreibung:Bereits bei der Entwicklung der Dickenhobelmaschine TP 630 D wurde besonders auf Sicherheit, Stabilität, kompakte Bauweise und Bedienerfreundlichkeit Wert gelegt. Durch die umfangreiche Grundausstattung wird dem Anwender ein optimales Preis-Leistungsverhältnis geboten.
Features:
Technische Spezifikation:
Lieferumfang:
Mit dem Frequenzumrichter kann die Vorschubgeschwindigkeit der Ein- und Auszugswalze für präzise Hobelergebnisse optimal an das Werkstück angepasst werden
Für einen gleichmäßigen Vorschub des Werkstückes ist der Dickentisch mit zwei feineinstellbaren Walzen ausgestattet.
Massiver Dickentisch aus Grauguss, motorisch einstellbar von 4 - 300 mm Arbeitshöhe. Die Höhenverstellung erfolgt über 4 großdimensionierte Spindeln, die Führung mit vier Präzisionsflachführungen ist für höchst
Segmentierte Einzugswalze und Druckbalken ermöglichen das gleichzeitige Hobeln von Werkstücken unterschiedlicher Dicke.
Massives Hobelaggregat mit der 120 mm starken präzisionsgelagerten 4-Messerwelle garantiert auch bei hoher Belastung ein präzises Hobelbild
Der Kettenantrieb sorgt für einen gleichmäßigen Antrieb der Ein- und Auszugswalzen.
Übersichtlich angeordnete Schalt- und Bedienelemente, die Ablesung der Dickentischeinstellung erfolgt über die Digitalanzeige.
Serienmäßig mit elektronischer Dickentischpositionierung über Tastatur und Digitalanzeige
Beschreibung:Bereits bei der Entwicklung der Dickenhobelmaschine TP 630 D wurde besonders auf Sicherheit, Stabilität, kompakte Bauweise und Bedienerfreundlichkeit Wert gelegt. Durch die umfangreiche Grundausstattung wird dem Anwender ein optimales Preis-Leistungsverhältnis geboten.
Features:
- Übersichtlich angeordnete Schalt- und Bedienelemente an der Vorderseite der Maschine
- Massiver Dickentisch serienmäßig mit zwei angetriebenen Vorschubwalzen ausgestattet
- Vorschubgeschwindigkeit von 5 - 18 m/min stufenlos einstellbar
- Schwingungsarme Graugusskonstruktion für einen ruhigen Lauf der Maschine
- Dickentischeinstellung über Digitalanzeige auf 1/10 mm ablesbar
- Dickentisch motorisch auf die gewünschte Höhe schnell und einfach einstellbar
- Serienmäßig mit zwei Absauganschlüssen diam. 150 mm ausgestattet
- Einstellbare Dickentischwalzen, unerlässlich zum Hobeln von sägerauem oder nassem Holz
- Geräuscharmer Lauf durch lärmgedämmte Hobelaggregatabdeckung
- Massive Rückschlagklinken verhindern ein Rückschlagen von Werkstücken
Technische Spezifikation:
| Hobelbreite | 630 mm |
| Hobelhöhe min./max. | 4 - 300 mm |
| Dickentischgröße | 1200 x 630 mm |
| Dickentischwalzen | 2 Stk. |
| Spanabnahme max. | 10 mm |
| Werkstücklänge min. | 300 mm |
| Hobelwellendurchmesser | 120 mm |
| Hobelmesser | 4 Stk. |
| Hobelwellendrehzahl | 5000 U/min |
| Vorschubgeschwindigkeit, stufenlos | 5 - 18 m/min |
| Absauganschluss Ø | 2 x 150 mm |
| Motor-Abgabeleistung S1 100% | 7,5 kW (10,0 PS) |
| Vorschubmotor | 1,5 kW (2,0 PS) |
| Tischhubmotor | 0,37 kW (0,50 PS) |
| Maschinenabmessung (B x T x H) | 1150 x 1240 x 1500 mm |
| Gewicht ca. | 1250 kg |
Lieferumfang:
- Hobelmesser in HSS-Qualität
- 1 angetriebene Dickentischwalze
- Segmentierte Einzugswalze
- Digitalanzeige für Dickentischeinstellung
- Dickentischklemmung
- 2x Absauganschluss 150 mm
- Stufenlose Vorschubgeschwindigkeit
- Dickentisch mit 4-fach-Führung
- Motorische Dickentischhöhenverstellung

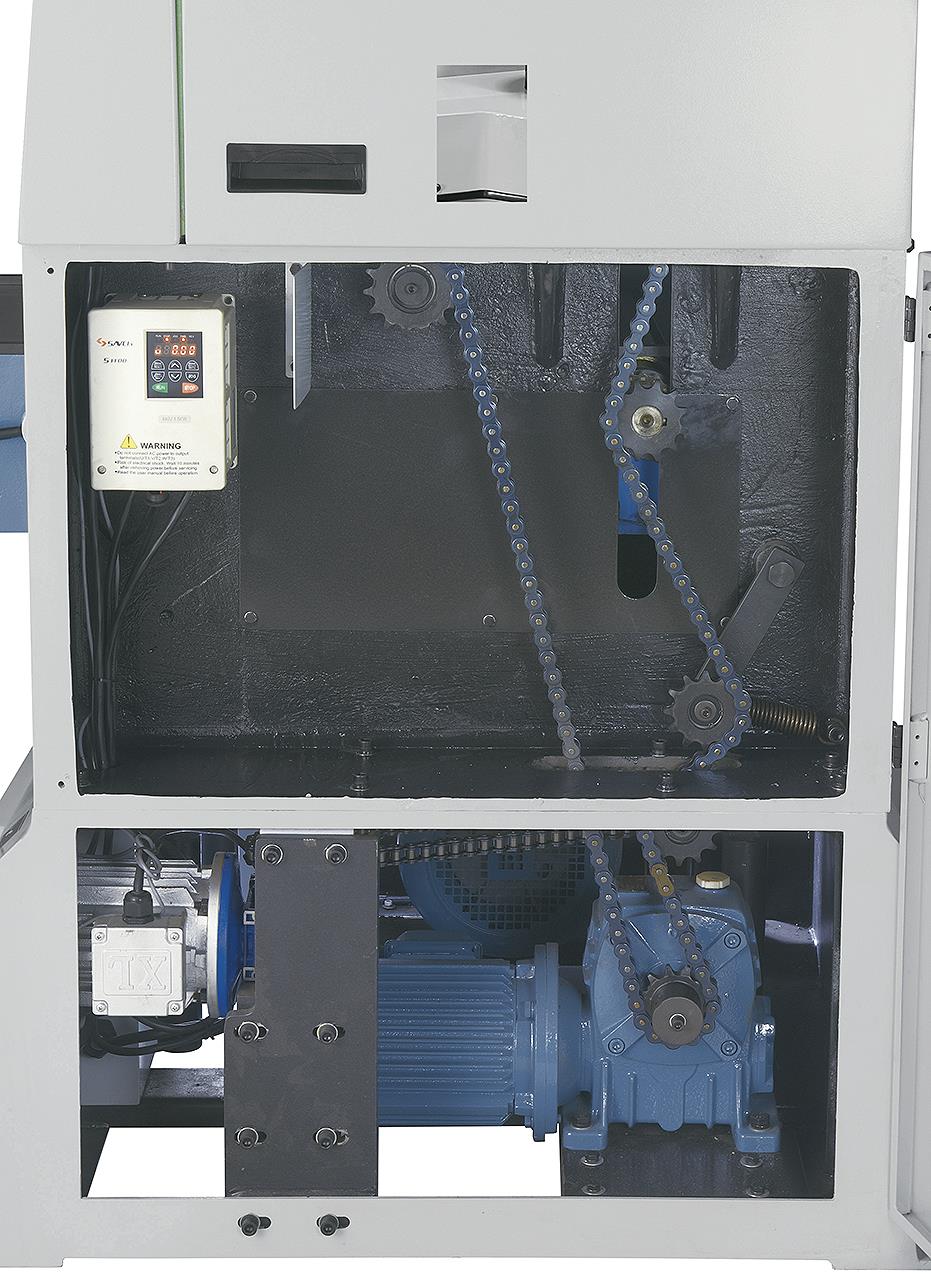

Mit dem Frequenzumrichter kann die Vorschubgeschwindigkeit der Ein- und Auszugswalze für präzise Hobelergebnisse optimal an das Werkstück angepasst werden
Für einen gleichmäßigen Vorschub des Werkstückes ist der Dickentisch mit zwei feineinstellbaren Walzen ausgestattet.
Massiver Dickentisch aus Grauguss, motorisch einstellbar von 4 - 300 mm Arbeitshöhe. Die Höhenverstellung erfolgt über 4 großdimensionierte Spindeln, die Führung mit vier Präzisionsflachführungen ist für höchst
Segmentierte Einzugswalze und Druckbalken ermöglichen das gleichzeitige Hobeln von Werkstücken unterschiedlicher Dicke.
Massives Hobelaggregat mit der 120 mm starken präzisionsgelagerten 4-Messerwelle garantiert auch bei hoher Belastung ein präzises Hobelbild
Der Kettenantrieb sorgt für einen gleichmäßigen Antrieb der Ein- und Auszugswalzen.
Übersichtlich angeordnete Schalt- und Bedienelemente, die Ablesung der Dickentischeinstellung erfolgt über die Digitalanzeige.
Serienmäßig mit elektronischer Dickentischpositionierung über Tastatur und Digitalanzeige
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
