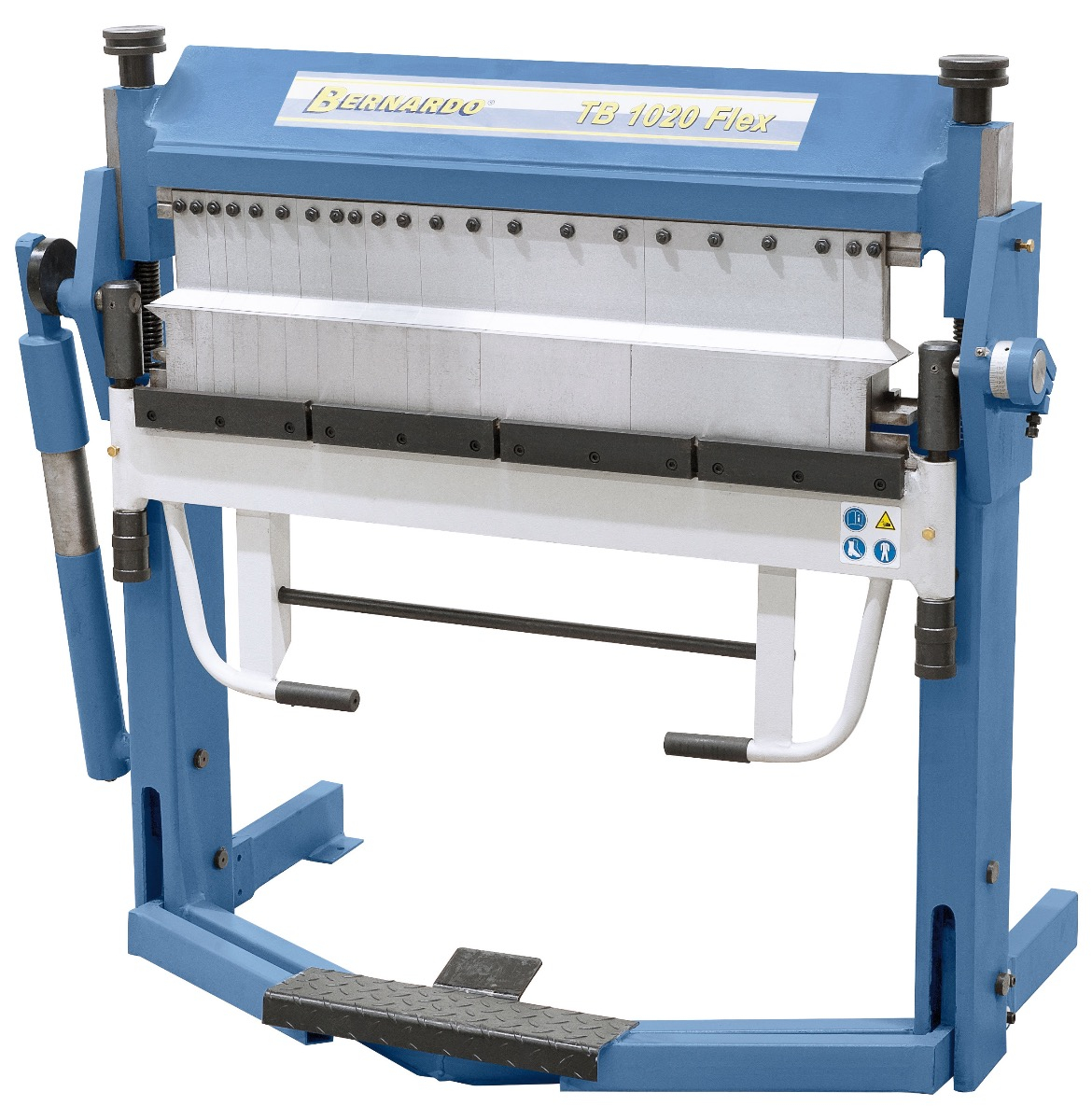

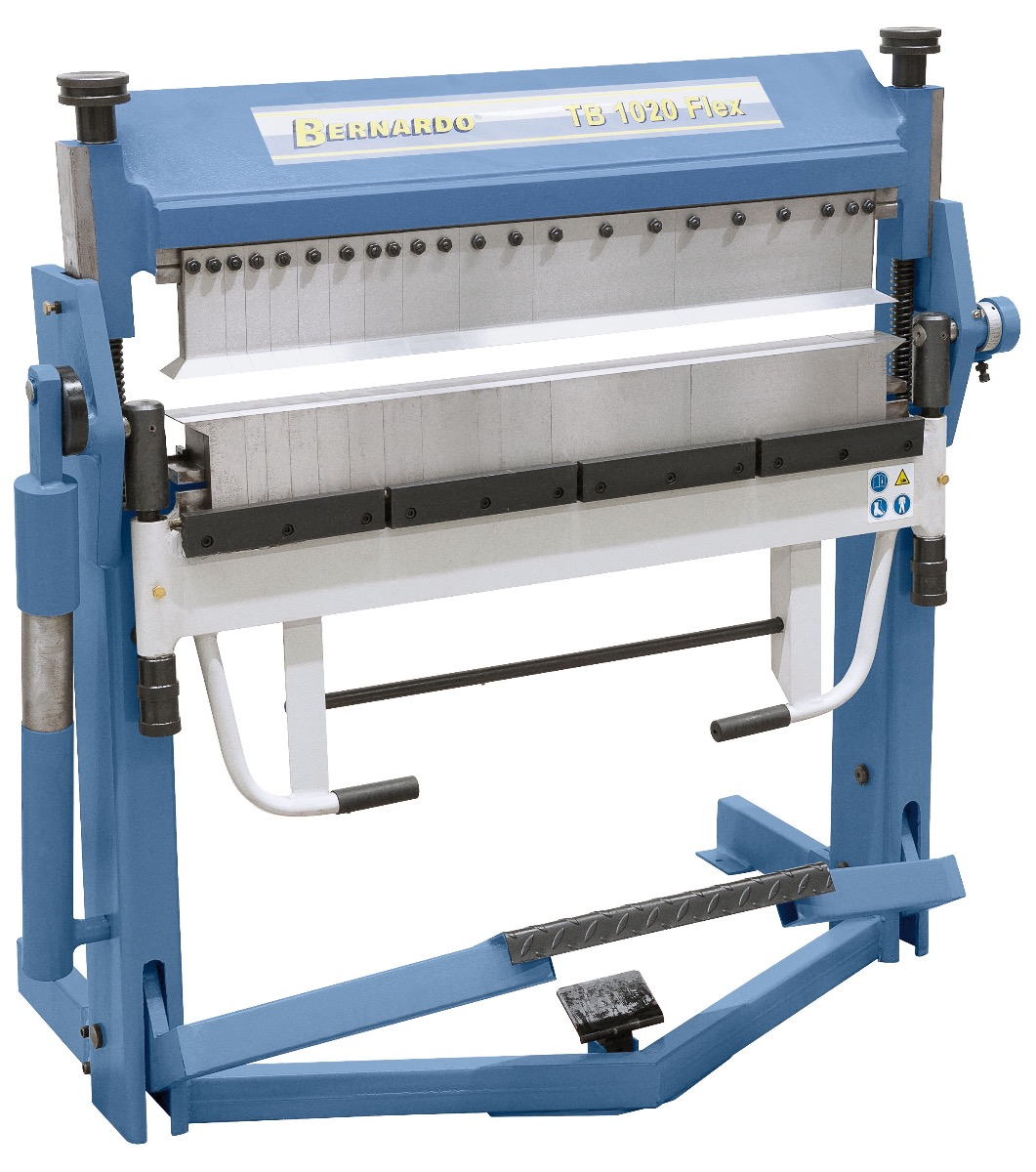

06-1401B Bernardo Schwenkbiegemaschinen mit segm. Ober-,Unter- und Biegewange TB 1020 Flex
06-1401B Bernardo Schwenkbiegemaschinen mit segm. Ober-,Unter- und Biegewange TB 1020 Flex
Features:
Technische Spezifikation:
Lieferumfang:
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

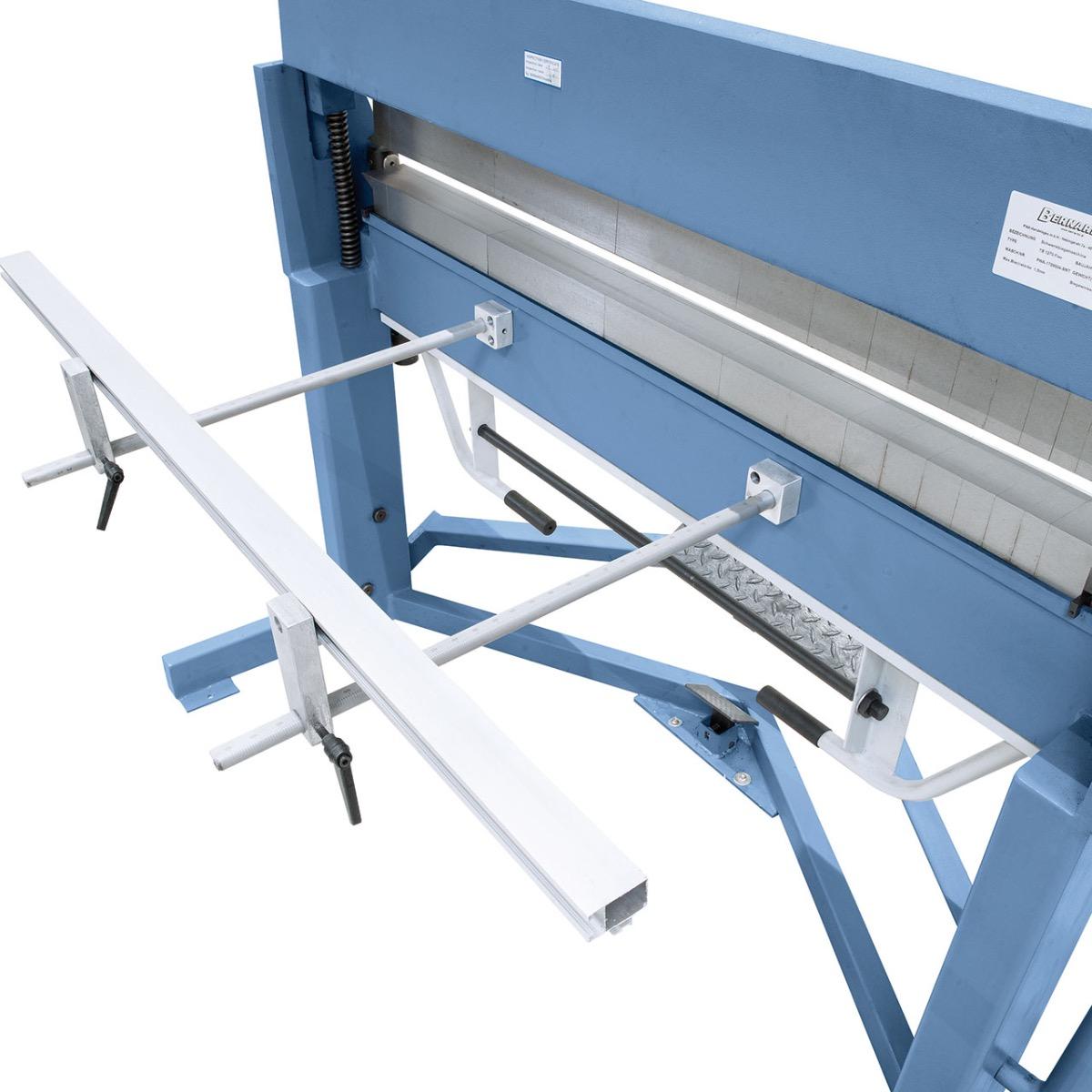

Serienmäßig mit Hinteranschlag ausgestattet
Segmentierte Ober-, Unter- und Biegewange für eine große Anzahl von Biegemöglichkeiten.
Serienmäßig mit Geißfuß-Segmenten, ideal zum Biegen von z.B. Schachteln.
Das Anheben der Oberwange erfolgt über einen Exzenter.
Features:
- Durch Klaviereinsätze in der Ober-, Unter- und Biegewange ergibt sich eine große Anzahl von Biegemöglichkeiten
- Kassetten und Spezialprofile mit entgegengesetzten Biegungen sind mit diesen Modellen leicht durchführbar
- Universell einsetzbare Biegemaschinen für Spenglereien und Reparaturbetriebe
- Einfache Schwenkbewegung der Biegewange mittels Bügelgriff
- Leichte Verstellung der Oberwange für rationelles Arbeiten
- Hohe Oberwange zum Herstellen von hoch aufgekanteten Profilen
- Großdimensionierte Flachführung für exaktes Arbeiten

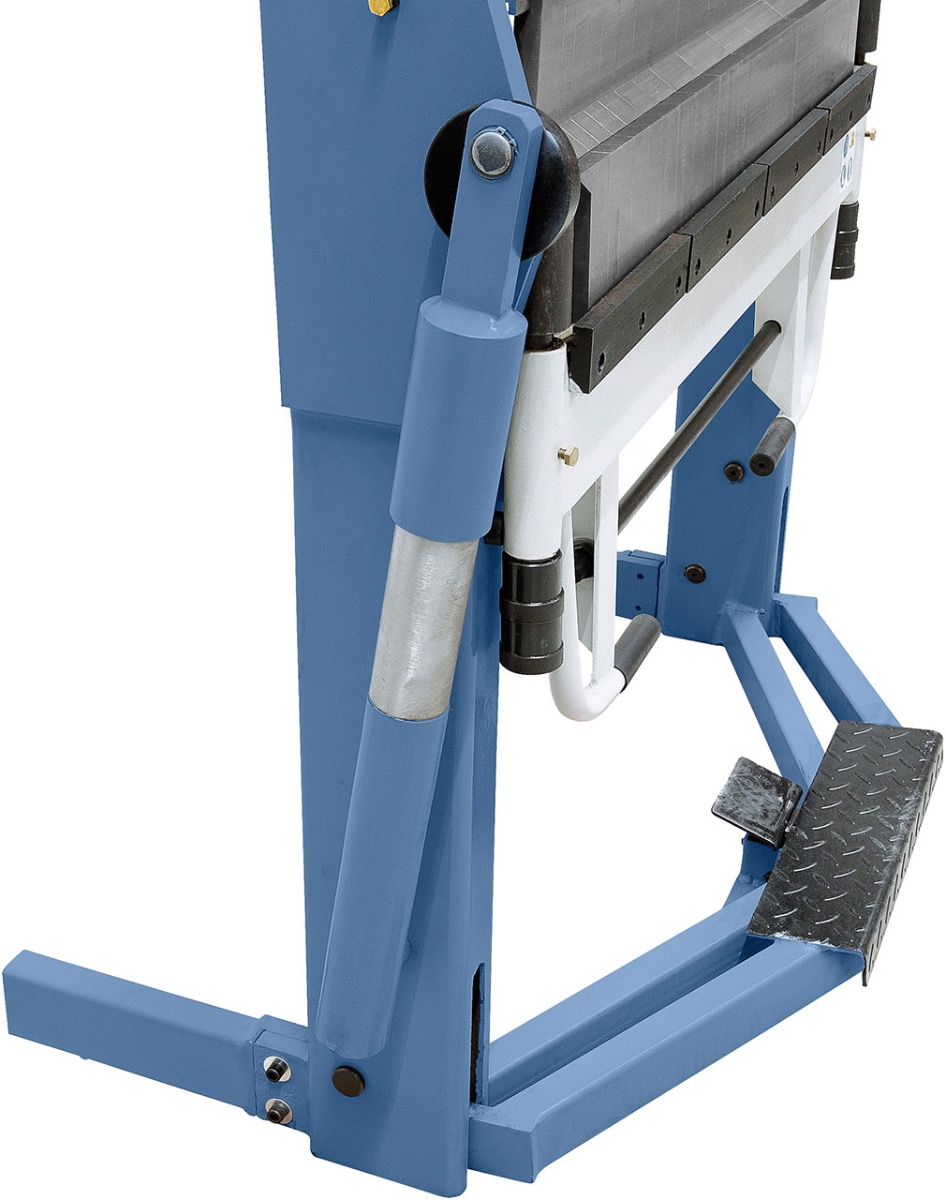

- Ein Hilfszylinder unterstützt den Biegevorgang beim Abkanten
Technische Spezifikation:
| Arbeitslänge | 1020 mm |
| Max. Blechstärke (400 N / mm2) | 2,0 mm |
| Max. Öffnungsweite mit Segmente | 48 mm |
| Max. Öffnungsweite ohne Segmente | 150 mm |
| Max. Durchgangshöhe geschlossen | 125 mm |
| Biegewinkel | 0 - 135° |
| Hinteranschlag | 600 mm |
| Arbeitshöhe | 900 mm |
| Breite | 1400 mm |
| Tiefe* | 1070 mm |
| Höhe | 1260 mm |
| Gewicht ca. | 430 kg |
| * mit Hinteranschlag |
Lieferumfang:
- Segmentierte Ober- Unter- und Biegewange
- Hinteranschlag
- Ecksegment links / rechts je 75 mm | 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 200 | 270 mm
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

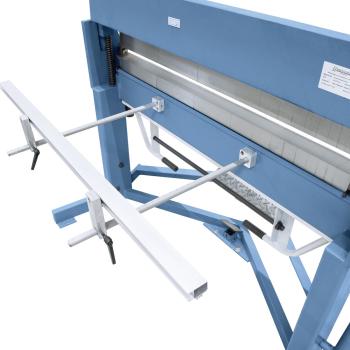

Serienmäßig mit Hinteranschlag ausgestattet

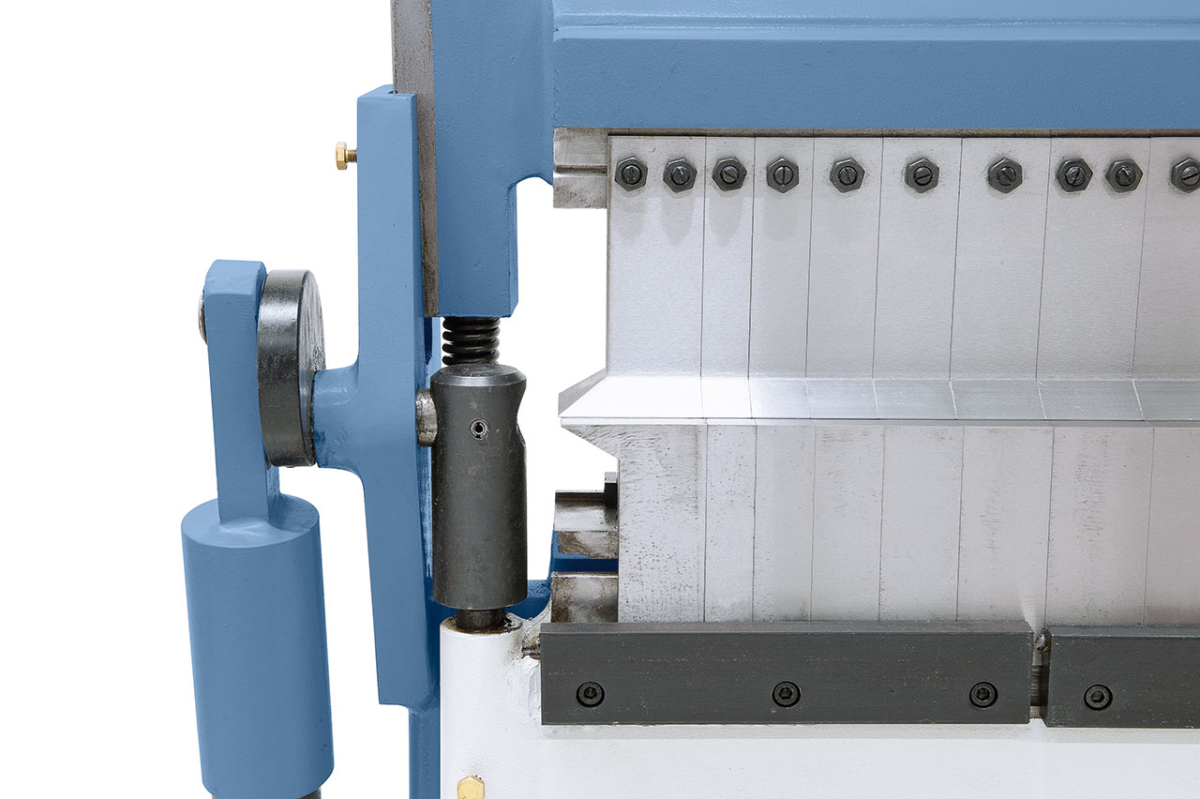

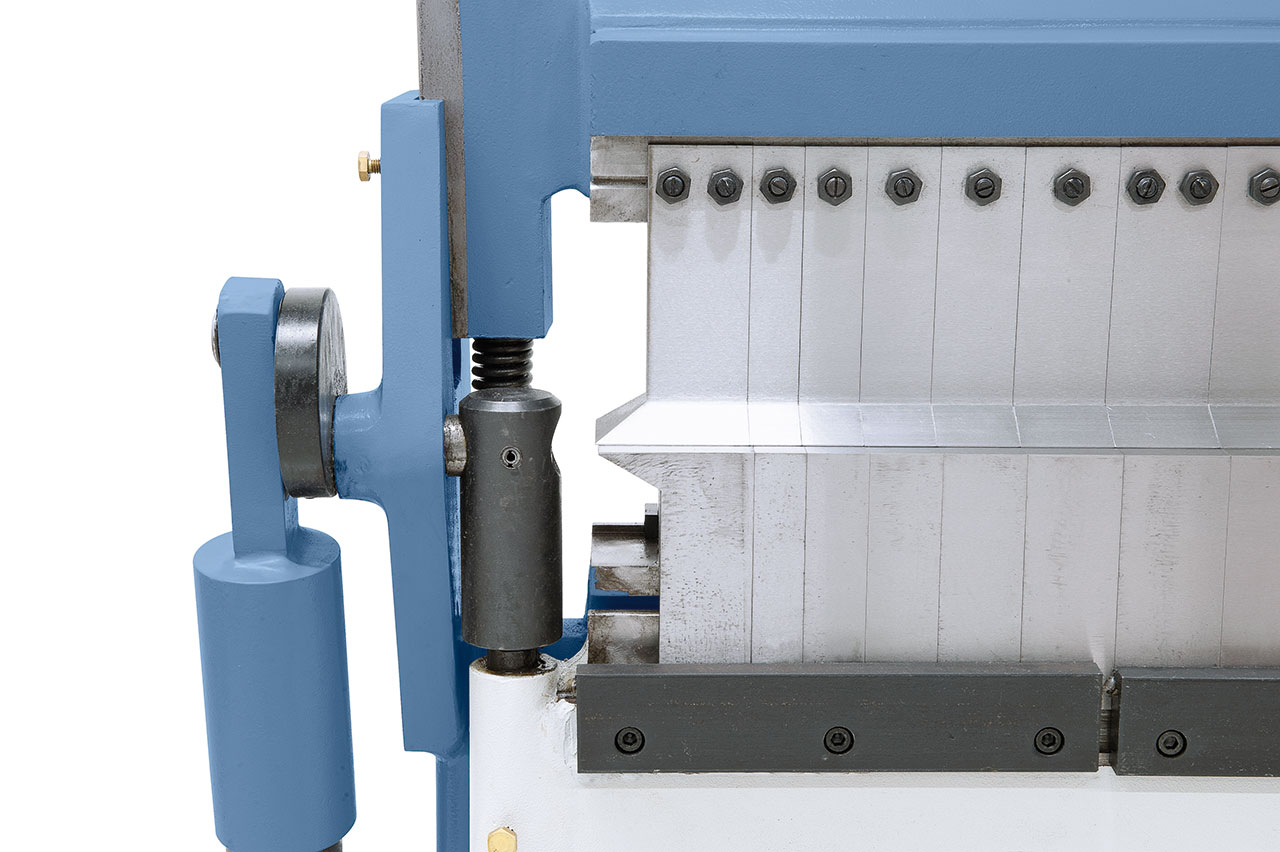

Segmentierte Ober-, Unter- und Biegewange für eine große Anzahl von Biegemöglichkeiten.

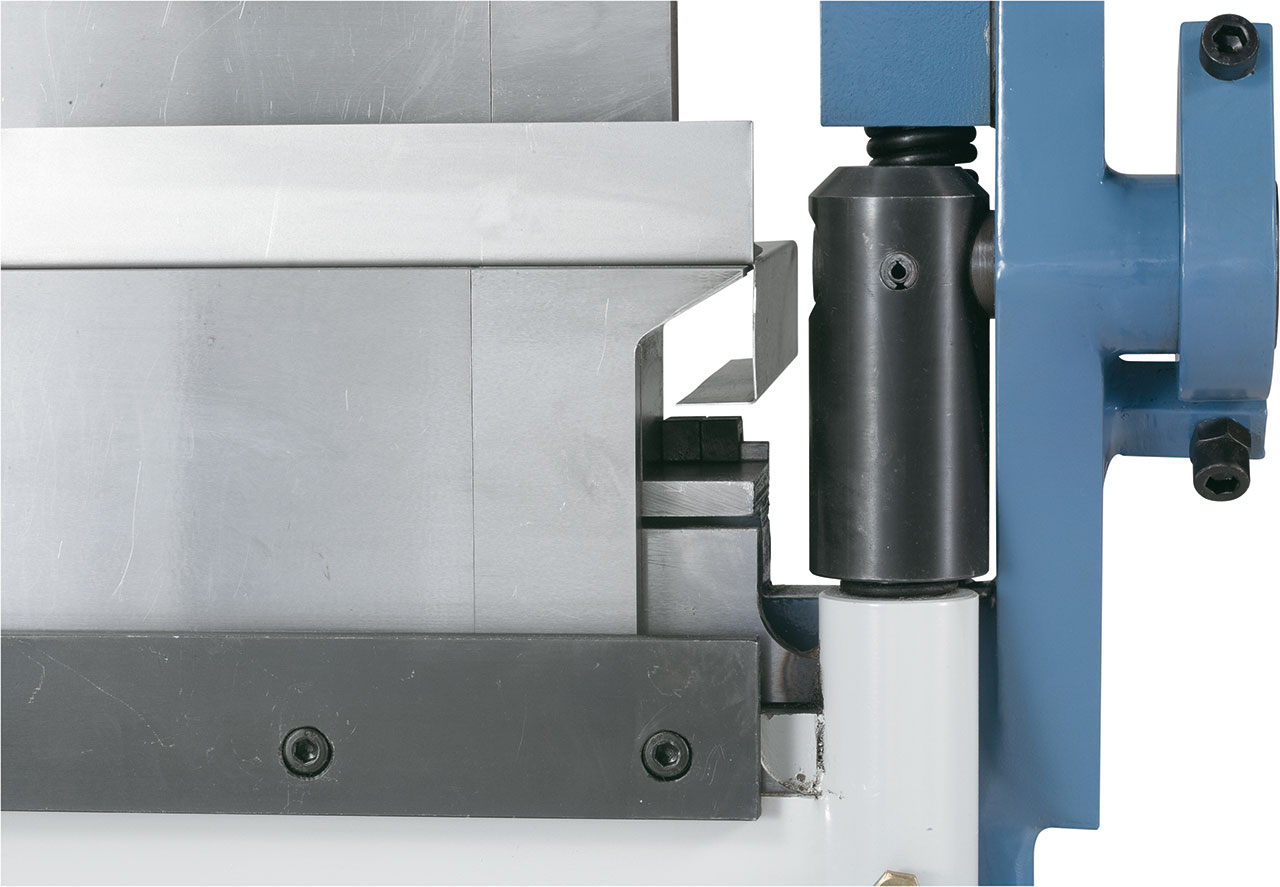

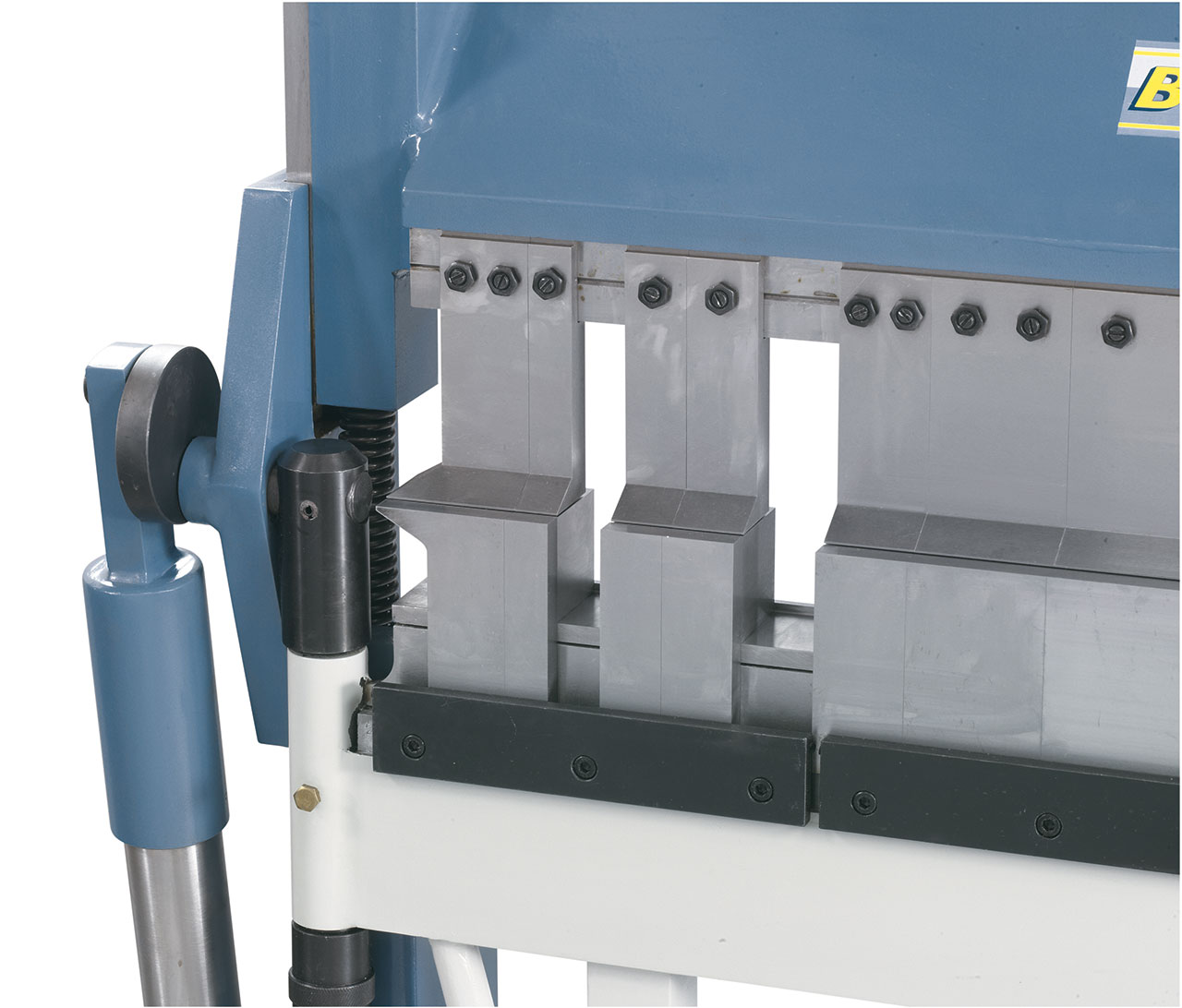

Serienmäßig mit Geißfuß-Segmenten, ideal zum Biegen von z.B. Schachteln.

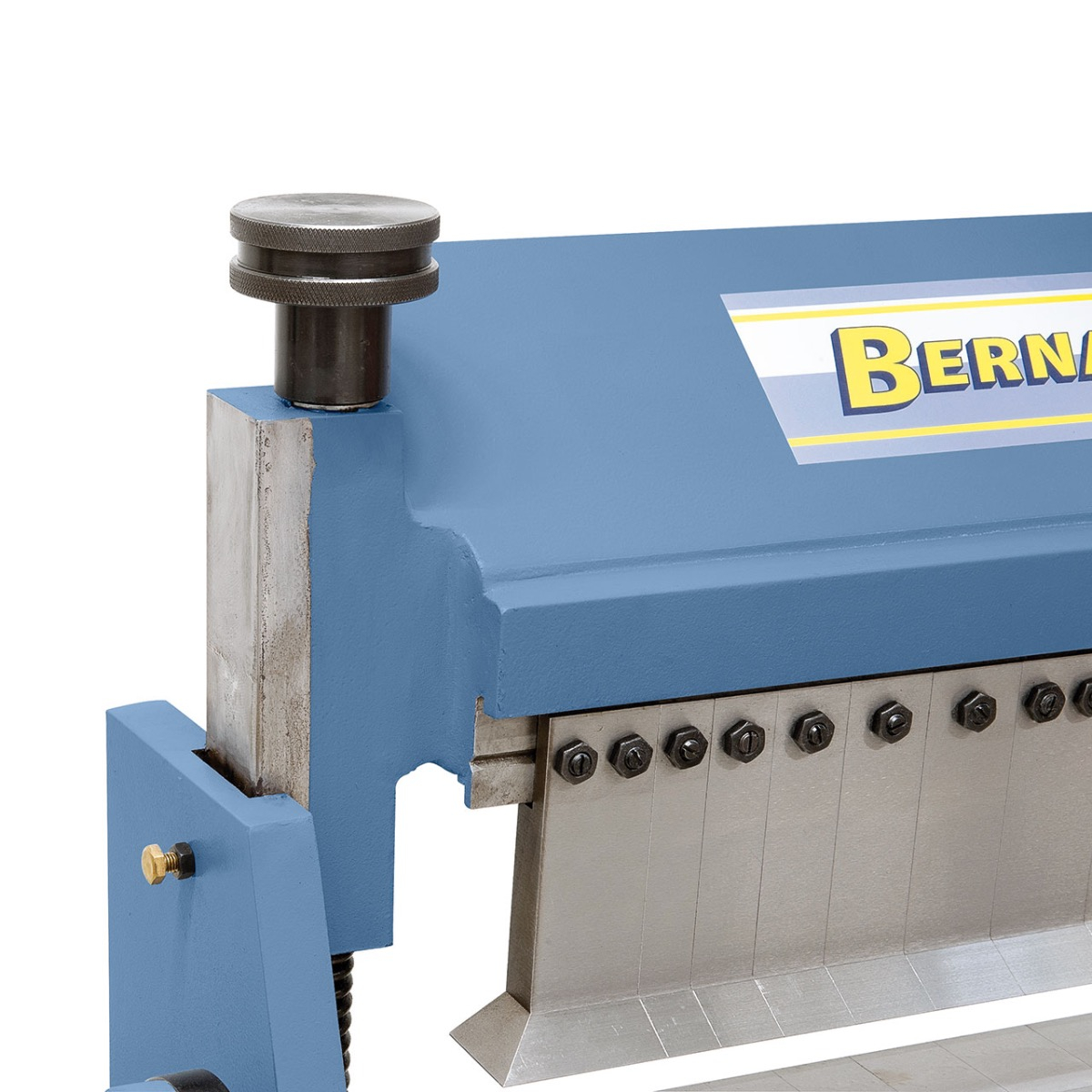

Das Anheben der Oberwange erfolgt über einen Exzenter.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
