06-1410XL Bernardo Motorische Schwenkbiegemaschinen TBM 2520
06-1410XL Bernardo Motorische Schwenkbiegemaschinen TBM 2520
Features:
Technische Spezifikation:
Lieferumfang:
Abbildung TBM 2020
Große Öffnungsweite von 100 mm (mit Segmenten).
Die herausnehmbaren Segmente ermöglichen eine Vielzahl von Biegemöglichkeiten.
Der robuste Kettenantrieb sorgt für ein exaktes Verfahren der Oberwange und Klemmen des Werkstückes.
Die Einstellung des gewünschten Biegewinkels erfolgt mittels Skalenring.
Features:
- Bedienung mittels Fußpedal, Hände bleiben frei zum optimalen Positionieren des Bleches
- Universell einsetzbare Biegemaschinen für den professionellen Einsatz
- Segmentierte Oberwange für eine große Anzahl von Biegemöglichkeiten
- Zustellung der Oberwange und Biegevorgang erfolgen motorisch
- Skalenring zum Einstellen des gewünschten Biegewinkels
- Erhöhte Sicherheit durch integrierten Not-Aus-Schalter im Fußpedal
- Robuste Stahl-Schweißkonstruktion für hohe Standfestigkeit
- Großdimenionierte Flachführungen für ein exaktes Verfahren der Oberwange
- Optimale Kraftübertragung von den Motoren auf die Ober- bzw. Biegewange mittels Kettenantrieb
Technische Spezifikation:
| Arbeitslänge | 2520 mm |
| Max. Blechstärke (400 N / mm2) | 1,0 mm |
| Max. Öffnungsweite mit Segmente | 100 mm |
| Max. Öffnungsweite ohne Segmente | 130 mm |
| Max. Durchgangshöhe geschlossen | 30 mm |
| Biegewinkel | 0 - 135° |
| Arbeitshöhe | 880 mm |
| T-Nutgröße | 12 mm |
| Motorleistung Oberwange | 0,37 kW |
| Motorleistung Biegewange | 0,75 kW |
| Spannung | 400 V |
| Breite | 3180 mm |
| Tiefe | 760 mm |
| Höhe | 1410 mm |
| Gewicht ca. | 1310 kg |
Lieferumfang:
- Segmentierte Oberwange
- Skala für Biegewinkel
- Fußpedal mit Not-Aus
- Biegesegmente 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 100 | 150 | 200 | 200 | 270 | 400 | 400 | 400 mm

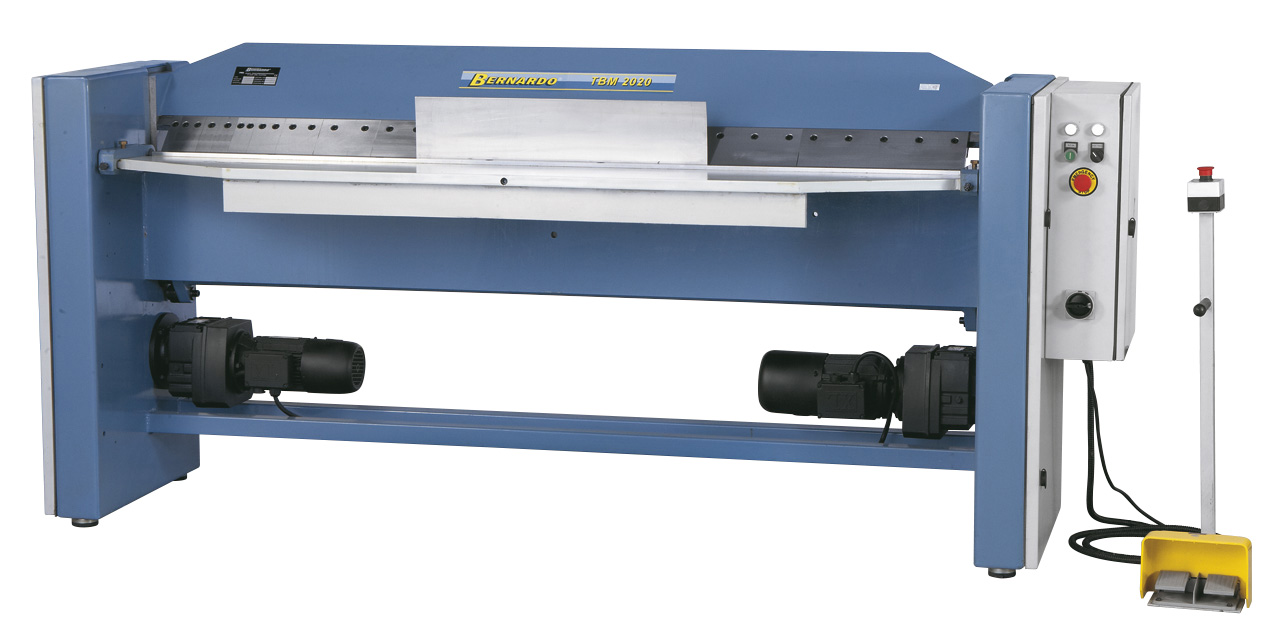

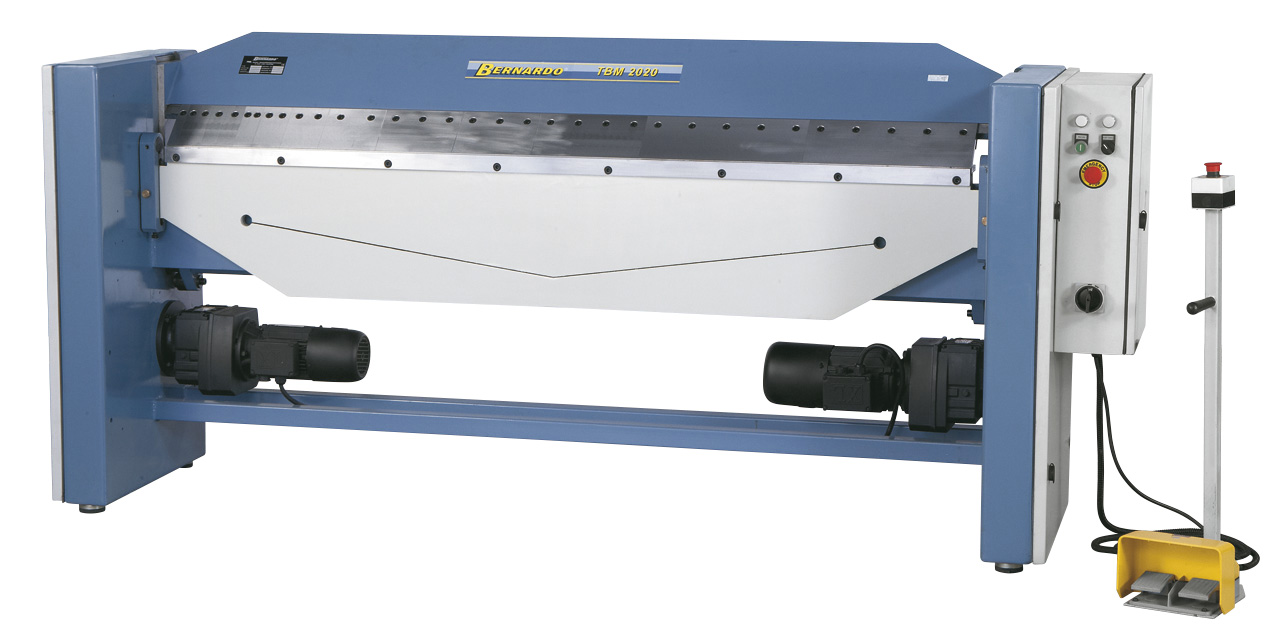

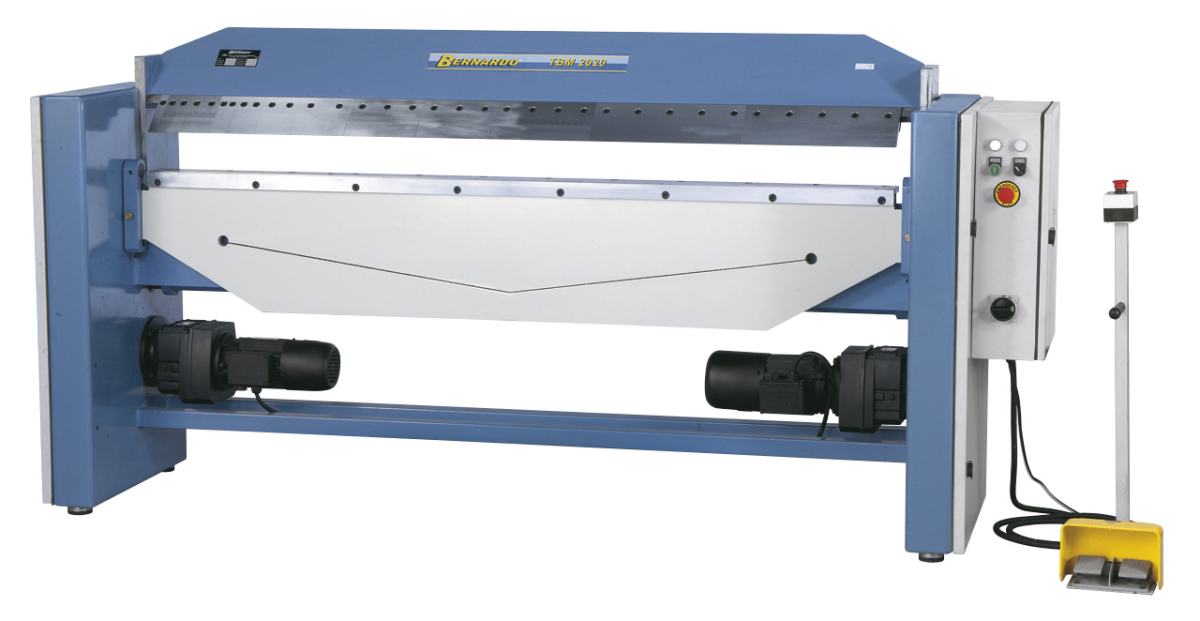

Abbildung TBM 2020

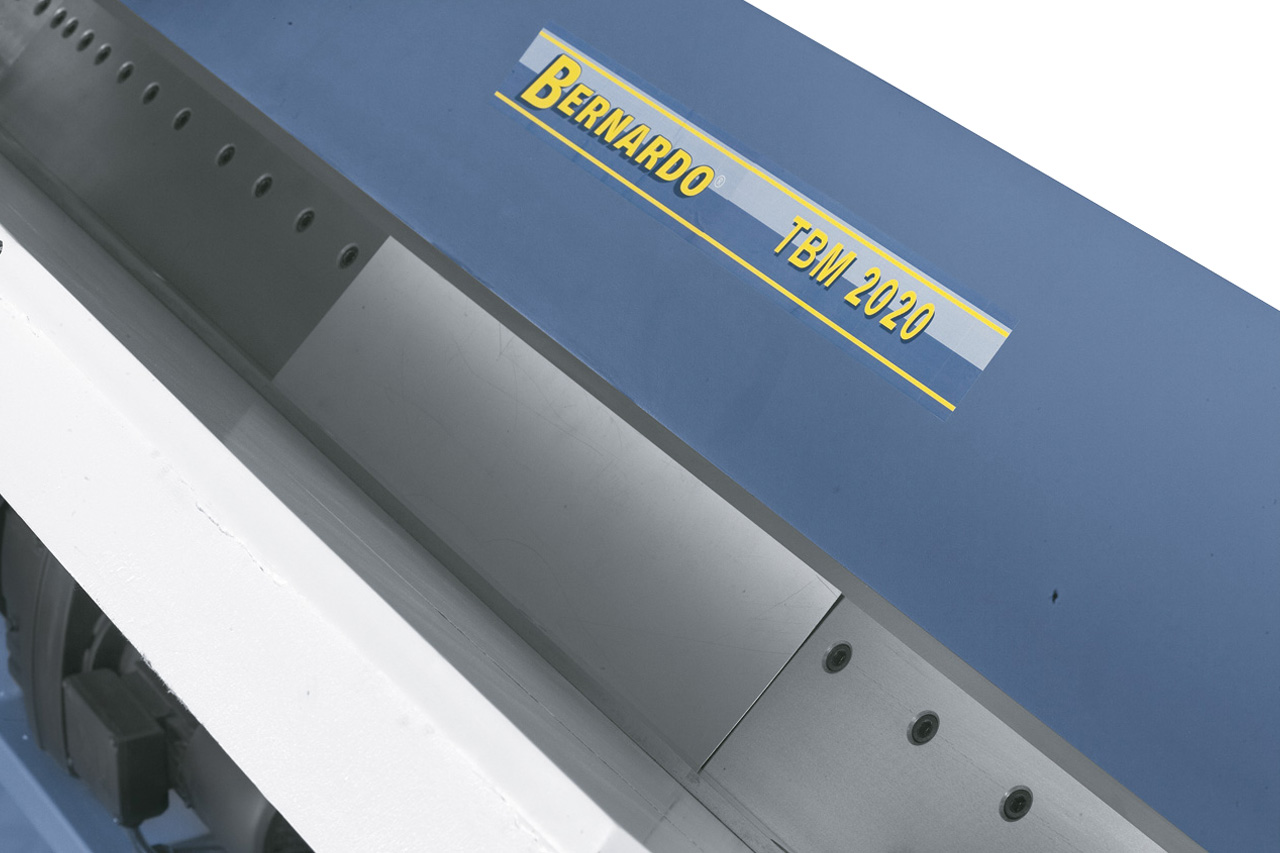

Große Öffnungsweite von 100 mm (mit Segmenten).

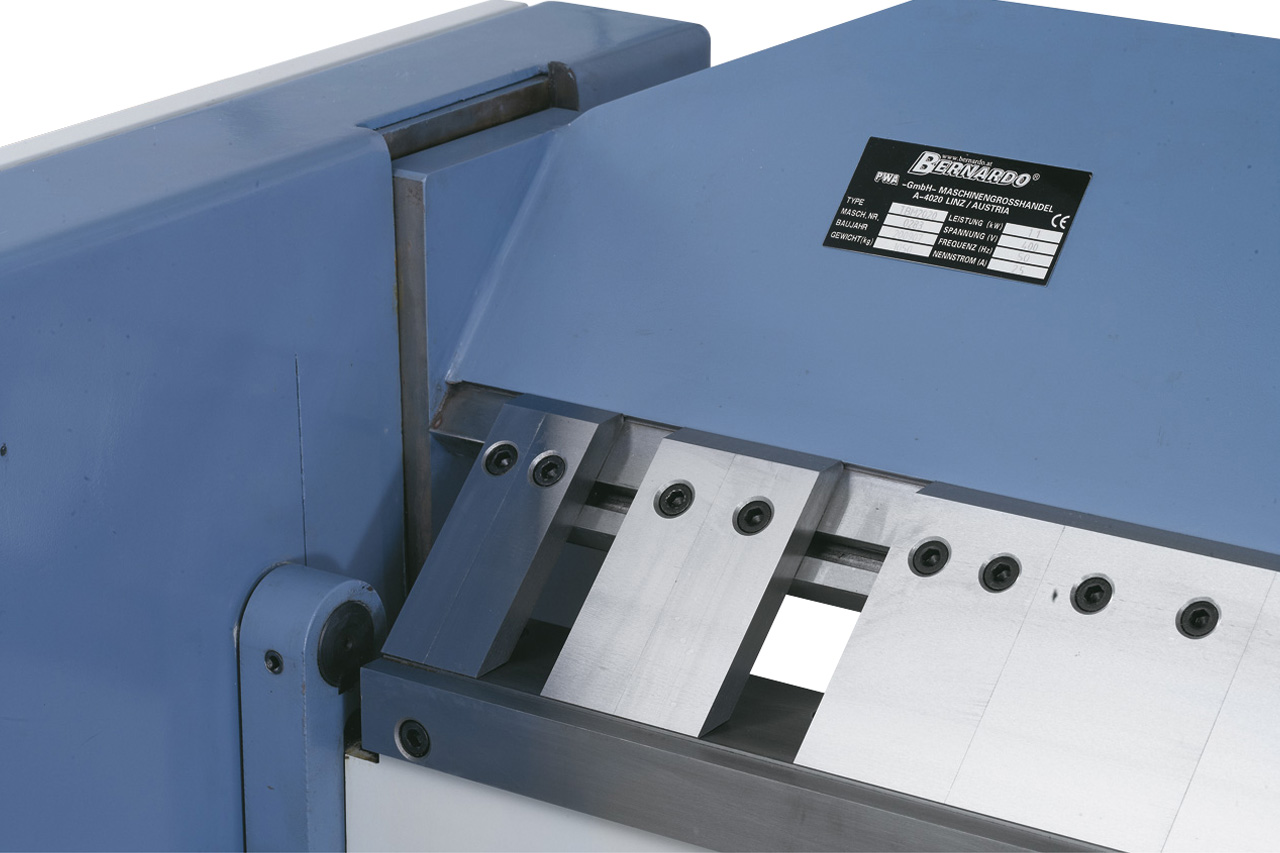

Die herausnehmbaren Segmente ermöglichen eine Vielzahl von Biegemöglichkeiten.

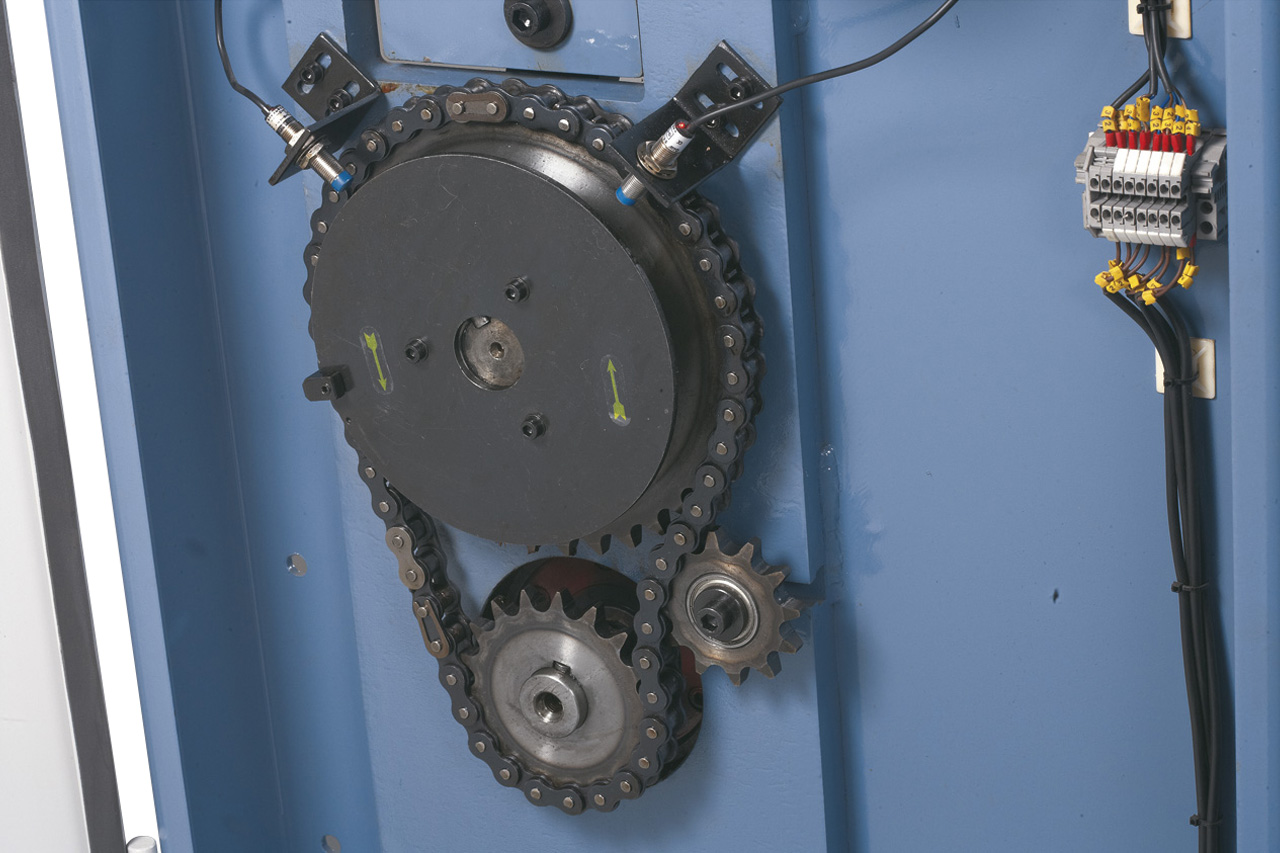

Der robuste Kettenantrieb sorgt für ein exaktes Verfahren der Oberwange und Klemmen des Werkstückes.

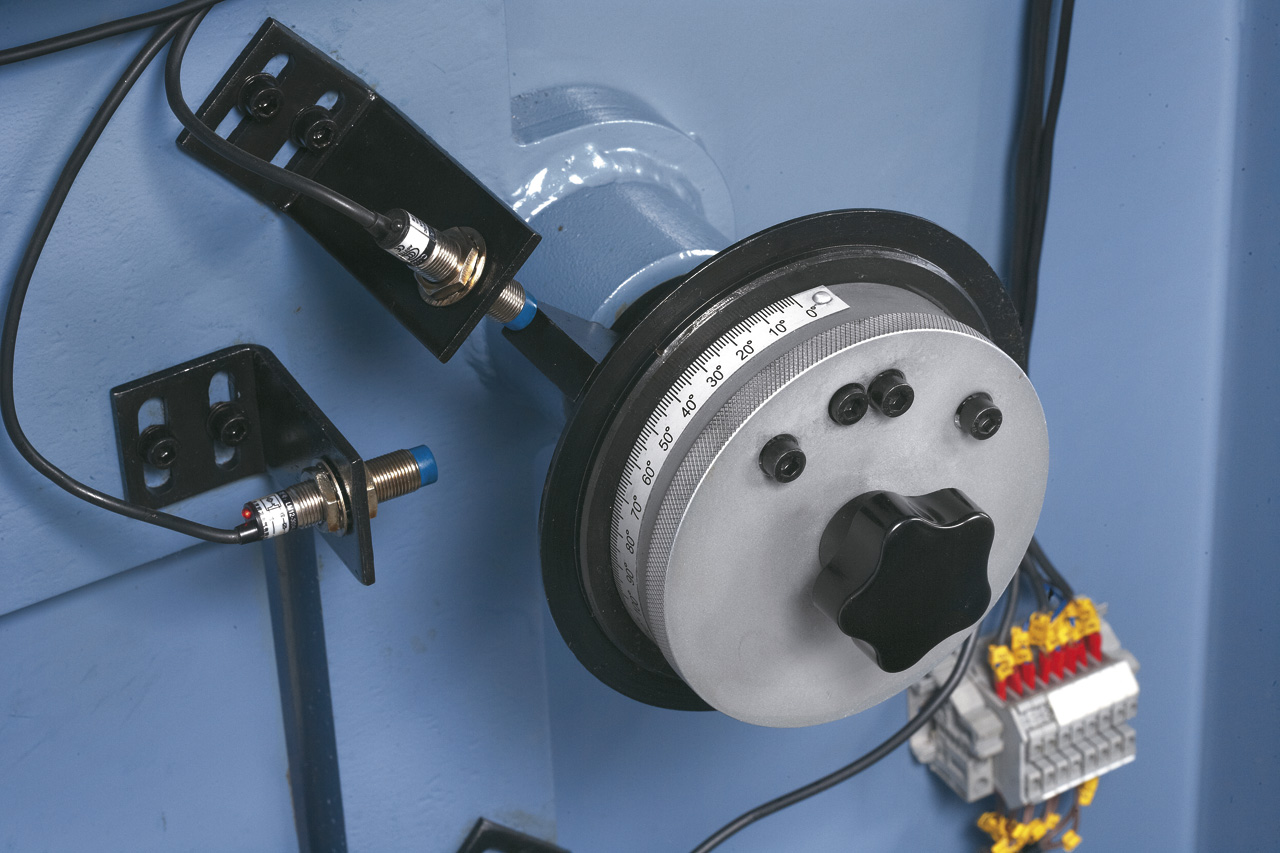

Die Einstellung des gewünschten Biegewinkels erfolgt mittels Skalenring.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
