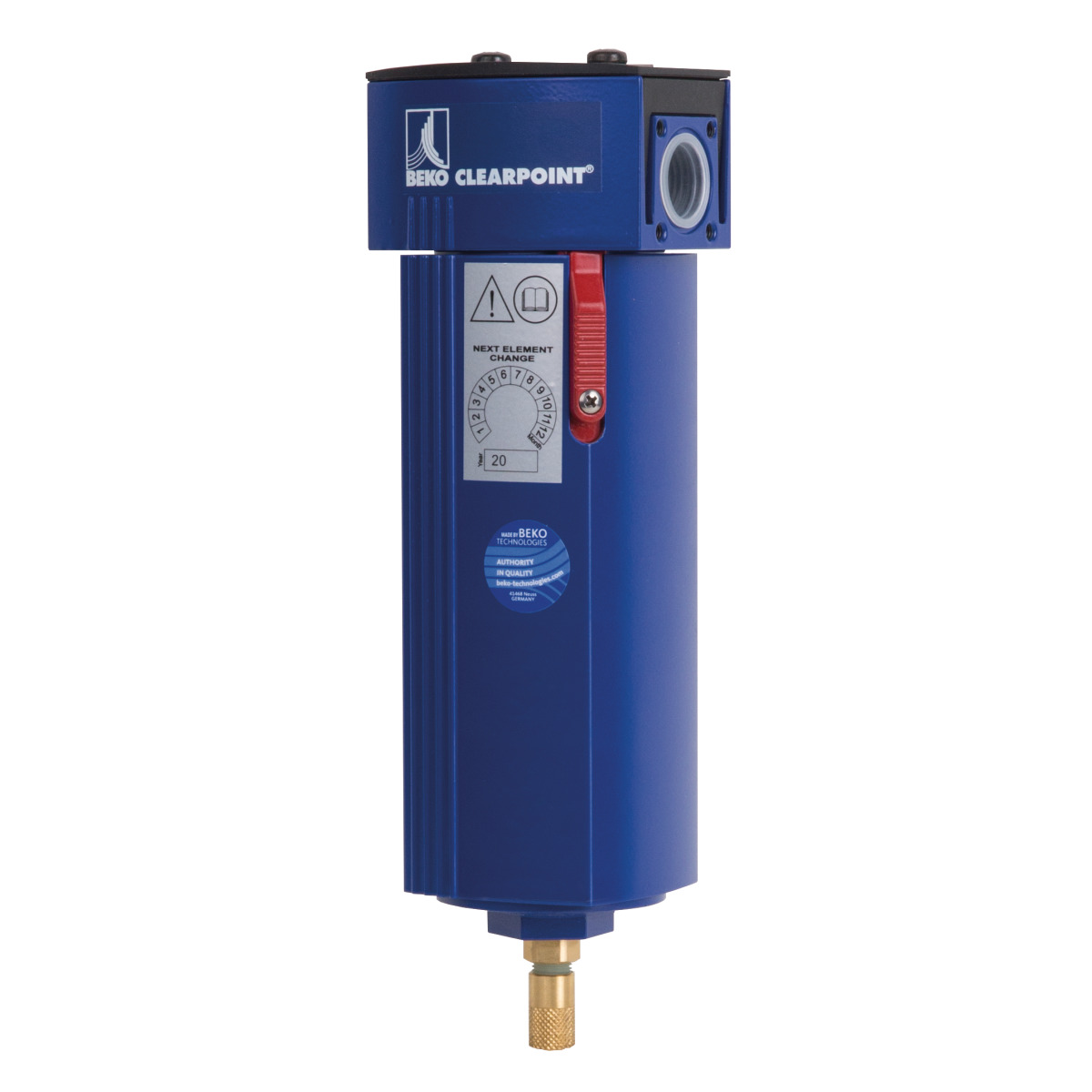

Aircraft Feinstfilter CLEARPOINT 3eco® S075 SWF
Beschreibung:
Ein innovatives Konzept, überzeugend im Detail
-Strömungsoptimierte Luftzuführung für bis zu 75% weniger Widerstand
-Montage der Filterelemente ohne querschnittsverengende und störende Zuganker, dadurch reduzierter Strömungswiderstand und einfacher Elementwechsel auch bei räumlich beengten Verhältnissen
-Hohlraumvolumen des Borsilikat-Filtermaterials von 96% sorgt für geringsten Druckverlust
-CLEARPOINT® Filtergehäuse aus wasserbeständigem Aluminium und zusätzlich innen eloxiert, dadurch erhöhte Betriebssicherheit und reduzierter Strömungswiderstand durch dauerhaft glatte Innenflächen
-100% Kontrolle beim Öffnen des Filtergehäuses durch sicheren Verschlussmechanismus, bei Öffnen unter Druck ertönt ein Warnsignal
-Mit thermisch hochbeständigem (bis zu 120°C), mechanisch hoch belastbarem, chemisch resistentem und silikonfreiem Nadelfilz- Drainageschicht (im Gegensatz zu Schaumstoffmaterial anderer Filterfabrikate)
-Stabile Konstruktion des Filterelements
-Aufblähen oder Reißen der Drainageschicht nicht möglich, dadurch Gewährleistung der ständigen Nutzung der gesamten Filteroberfläche
Technische Daten:
- Volumenstrom m³/h: 150 m³/h
- Volumenstrom l/min: 2500 l/min
- Angegebener Volumenstrom gemessen bei Betriebsdruck: 7 bar
- Luftanschluss: 3/4 "
- Breite/Tiefe ca.: 100 mm
- Höhe ca.: 280 mm
- Funktion: Sichere Abscheidung von Kondensat, Ölaerosolen und Partikeln
- Einsatzbereich: Bei hohen Anforderungen wie z.B. vor Membran- oder Adsorptionstrocknern
- Partikelgröße: 0,1 – 0,5 µm
- Austrittskonzentration Ölaerosol: 0,005 mg/m³
- Anmerkung zu Austrittskonzentration: bei 20°C und 1 bar
- Differenzdruck (trocken): 0,06 bar
- Druckluftqualitätsklasse nach ISO 8573-1: 1.-.2
- Anmerkung zu Druckluftqualitätsklasse: Zum Erreichen der Klasse 1.-.1 ist im Regelfall ein zusätzlicher Aktivkohle- und Staubfilter notwendig, da Koaleszenzfilter keine Öldämpfe zurückhalten können.
Ein innovatives Konzept, überzeugend im Detail
-Strömungsoptimierte Luftzuführung für bis zu 75% weniger Widerstand
-Montage der Filterelemente ohne querschnittsverengende und störende Zuganker, dadurch reduzierter Strömungswiderstand und einfacher Elementwechsel auch bei räumlich beengten Verhältnissen
-Hohlraumvolumen des Borsilikat-Filtermaterials von 96% sorgt für geringsten Druckverlust
-CLEARPOINT® Filtergehäuse aus wasserbeständigem Aluminium und zusätzlich innen eloxiert, dadurch erhöhte Betriebssicherheit und reduzierter Strömungswiderstand durch dauerhaft glatte Innenflächen
-100% Kontrolle beim Öffnen des Filtergehäuses durch sicheren Verschlussmechanismus, bei Öffnen unter Druck ertönt ein Warnsignal
-Mit thermisch hochbeständigem (bis zu 120°C), mechanisch hoch belastbarem, chemisch resistentem und silikonfreiem Nadelfilz- Drainageschicht (im Gegensatz zu Schaumstoffmaterial anderer Filterfabrikate)
-Stabile Konstruktion des Filterelements
-Aufblähen oder Reißen der Drainageschicht nicht möglich, dadurch Gewährleistung der ständigen Nutzung der gesamten Filteroberfläche
Technische Daten:
- Volumenstrom m³/h: 150 m³/h
- Volumenstrom l/min: 2500 l/min
- Angegebener Volumenstrom gemessen bei Betriebsdruck: 7 bar
- Luftanschluss: 3/4 "
- Breite/Tiefe ca.: 100 mm
- Höhe ca.: 280 mm
- Funktion: Sichere Abscheidung von Kondensat, Ölaerosolen und Partikeln
- Einsatzbereich: Bei hohen Anforderungen wie z.B. vor Membran- oder Adsorptionstrocknern
- Partikelgröße: 0,1 – 0,5 µm
- Austrittskonzentration Ölaerosol: 0,005 mg/m³
- Anmerkung zu Austrittskonzentration: bei 20°C und 1 bar
- Differenzdruck (trocken): 0,06 bar
- Druckluftqualitätsklasse nach ISO 8573-1: 1.-.2
- Anmerkung zu Druckluftqualitätsklasse: Zum Erreichen der Klasse 1.-.1 ist im Regelfall ein zusätzlicher Aktivkohle- und Staubfilter notwendig, da Koaleszenzfilter keine Öldämpfe zurückhalten können.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
