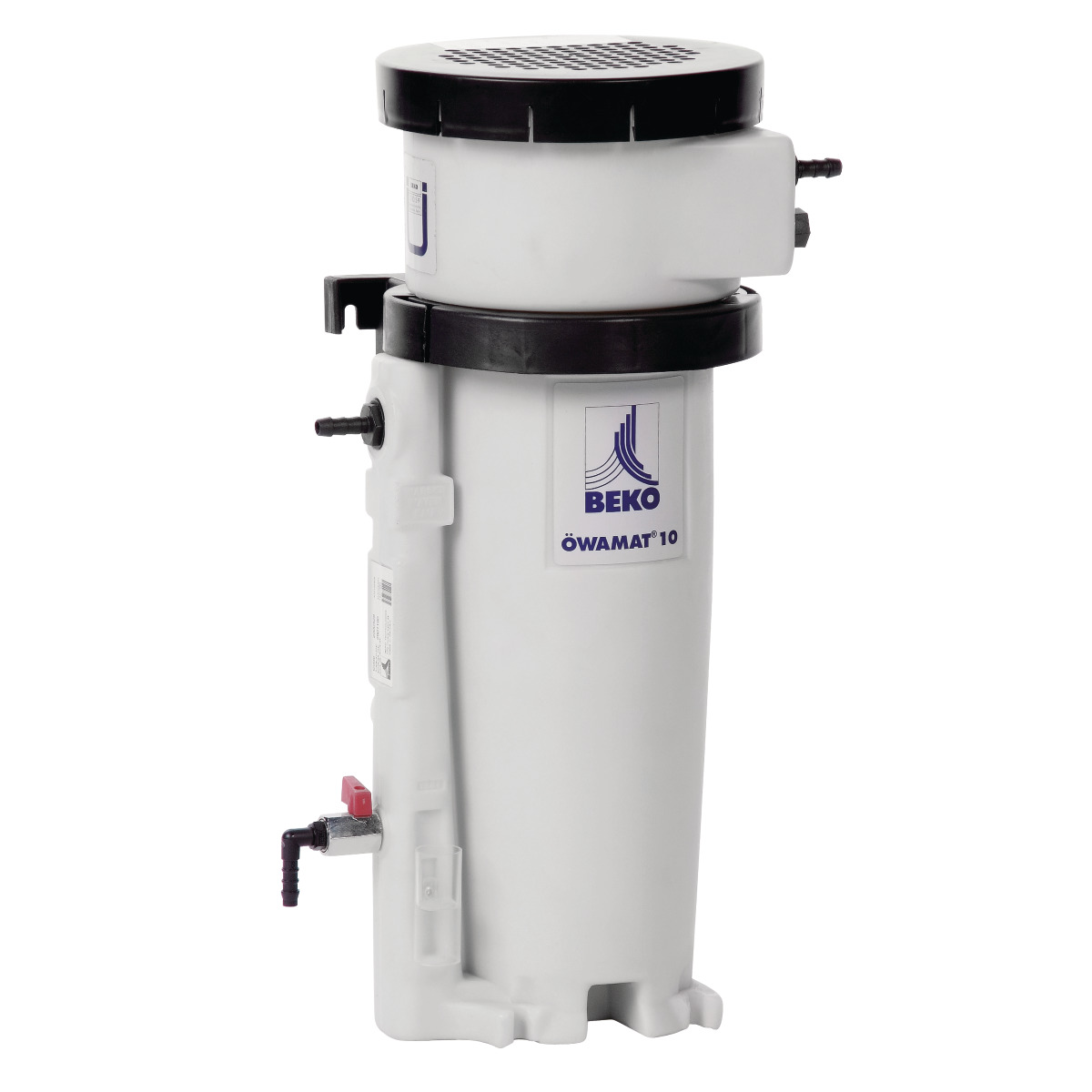

Aircraft Öl-Wasser-Trenner ÖWAMAT® 10
Beschreibung:
Sicher getrennt, effizient aufbereitet Funktionsbeschreibung
-Für die Aufbereitung gelangt das ölhaltige Kondensat zunächst unter Druck in die Druckentlastungskammer.
-Dort wird der Überdruck abgebaut, ohne dass es zu Verwirbelungen im nachfolgenden Trennbehälter zur Freiölabscheidung kommt.
-Mitgeführte grobe Schmutzpartikel werden in einem herausnehmbaren Auffang zurückgehalten.
-Im Trennbehälter setzt sich das Öl durch Schwerkrafttrennung an der Oberfläche ab und wird in den überlaufsicheren Ölauffangbehälter (Version auf Anfrage erhältlich) geleitet.
-Der Filter macht den Unterschied: Das so vorgereinigte Kondensat strömt nun durch den oleophilen Vorfilter, der eine große aktive Filterfläche aufweist. Von innen nach außen durchströmt, bindet er die verbliebenen Öltröpfchen und nimmt zudem in der Filterkammer restliches, aufschwimmendes Öl auf.
-Im OEKOSORB®-Hauptfilter mit Kartuschentechnik werden letzte Ölanteile zuverlässig zurückgehalten. Übrig bleibt Wasser zu direkten Einleitung in die Kanalisation. Die Vorteile auf einen Blick
-Anlagengerechte Baugröße
-Montage an Wand bei ÖWAMAT® 10 und ÖWAMAT® 11 möglich
-Lange Standzeit der Filtereinheiten
-Jederzeit einfache Nachrüstung einer Heizung
-Einfachste handhabung durch Kartuschentechnik
-Bauartzulassung mit und ohne Freiölabscheidung
-Keine Energiekosten
Technische Daten:
- Länge ca.: 230 mm
- Breite/Tiefe ca.: 270 mm
- Höhe ca.: 525 mm
- Kondensatzulauf: 2 x G 1/2 "
- Wasserablauf: G 1/2 "
- Schraubenverdichter Turbinenöl: 2,4 m³/min
- Schraubenverdichter VDL-Öl: 2,4 m³/min
- Schraubenverdichter VCL-Öl: 1,9 m³/min
- Schraubenverdichter Synthetik-Öl PAO: 1,9 m³/min
- Schraubenverdichter Synthetik-Öl Ester: 1,6 m³/min
- Kolbenverdichter VDL-Öl: 1,7 m³/min
- Kolbenverdichter Synthetik-Öl PAO: 1,4 m³/min
- Kolbenverdichter Synthetik-Öl Ester: 1,6 m³/min
- Erläuterung Maximale Verdichterleistung: Diese Leistungsangaben gelten für gemäßigte Klimazonen (z.B. Mittel- und Südeuropa, Mittelamerika). Bitte fordern Sie bei Bedarf die Verdichterleistungen für andere Klimazonen bei uns an.
Sicher getrennt, effizient aufbereitet Funktionsbeschreibung
-Für die Aufbereitung gelangt das ölhaltige Kondensat zunächst unter Druck in die Druckentlastungskammer.
-Dort wird der Überdruck abgebaut, ohne dass es zu Verwirbelungen im nachfolgenden Trennbehälter zur Freiölabscheidung kommt.
-Mitgeführte grobe Schmutzpartikel werden in einem herausnehmbaren Auffang zurückgehalten.
-Im Trennbehälter setzt sich das Öl durch Schwerkrafttrennung an der Oberfläche ab und wird in den überlaufsicheren Ölauffangbehälter (Version auf Anfrage erhältlich) geleitet.
-Der Filter macht den Unterschied: Das so vorgereinigte Kondensat strömt nun durch den oleophilen Vorfilter, der eine große aktive Filterfläche aufweist. Von innen nach außen durchströmt, bindet er die verbliebenen Öltröpfchen und nimmt zudem in der Filterkammer restliches, aufschwimmendes Öl auf.
-Im OEKOSORB®-Hauptfilter mit Kartuschentechnik werden letzte Ölanteile zuverlässig zurückgehalten. Übrig bleibt Wasser zu direkten Einleitung in die Kanalisation. Die Vorteile auf einen Blick
-Anlagengerechte Baugröße
-Montage an Wand bei ÖWAMAT® 10 und ÖWAMAT® 11 möglich
-Lange Standzeit der Filtereinheiten
-Jederzeit einfache Nachrüstung einer Heizung
-Einfachste handhabung durch Kartuschentechnik
-Bauartzulassung mit und ohne Freiölabscheidung
-Keine Energiekosten
Technische Daten:
- Länge ca.: 230 mm
- Breite/Tiefe ca.: 270 mm
- Höhe ca.: 525 mm
- Kondensatzulauf: 2 x G 1/2 "
- Wasserablauf: G 1/2 "
- Schraubenverdichter Turbinenöl: 2,4 m³/min
- Schraubenverdichter VDL-Öl: 2,4 m³/min
- Schraubenverdichter VCL-Öl: 1,9 m³/min
- Schraubenverdichter Synthetik-Öl PAO: 1,9 m³/min
- Schraubenverdichter Synthetik-Öl Ester: 1,6 m³/min
- Kolbenverdichter VDL-Öl: 1,7 m³/min
- Kolbenverdichter Synthetik-Öl PAO: 1,4 m³/min
- Kolbenverdichter Synthetik-Öl Ester: 1,6 m³/min
- Erläuterung Maximale Verdichterleistung: Diese Leistungsangaben gelten für gemäßigte Klimazonen (z.B. Mittel- und Südeuropa, Mittelamerika). Bitte fordern Sie bei Bedarf die Verdichterleistungen für andere Klimazonen bei uns an.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
